Чем измерить сопротивление заземления

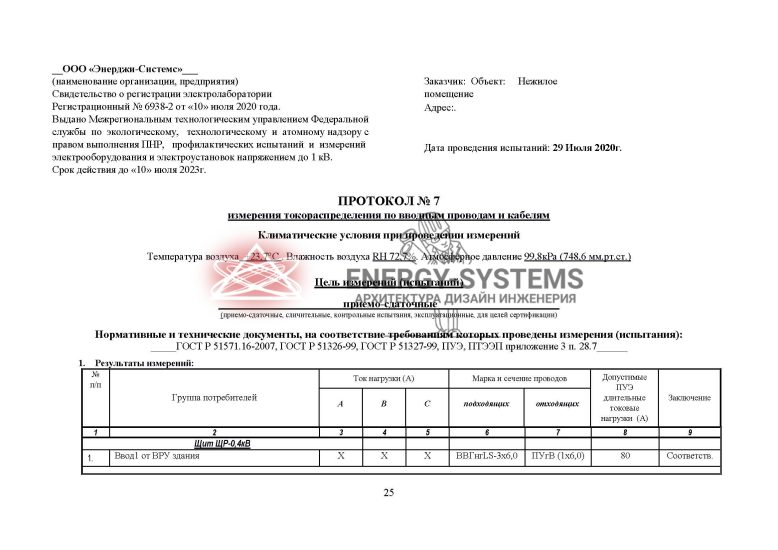

Чем измерить сопротивление заземления

Для чего применяется измеритель заземления?

Согласно правилам организации электрических установок, каждая система должна обладать защитным контуром заземления – выполнение подобного требования обеспечивает необходимый уровень безопасности, а также предотвращает поломку дорогостоящего оборудования. Измеритель заземления позволяет получить показатель сопротивления, который является основополагающим в подобных исследованиях.

Если электролаборатория определяет, что он выше нормативного значения, то это означает, что при возникновении неполадок нормального распределения тока в грунте не произойдет.

Чем измерить сопротивление заземления

В свою очередь, это повышает вероятность поражения человека током или распространения пожара. Причиной этого становятся разрывы, утончения, а также прочие дефекты проводника.

Чем измеряется сопротивление заземления – классический способ

На практике чаще всего применяется метод, который основан на введении в специально организованную цепь двух приборов, измеряющих напряжение и силу тока. Для этого необходимо взять два стержневых электрода, которые будут закапываться в землю – их длина не должна быть меньше 1,5 метров, а также зонд, подключающийся к шине контура. Если вы интересуетесь, чем измерить сопротивление заземления, вам также понадобится небольшой источник постоянного тока, амперметр и вольтметр. Можно рассчитывать на небольшие показатели – как правило, измерительное напряжение колеблется от 1,5 до 15 Вольт.

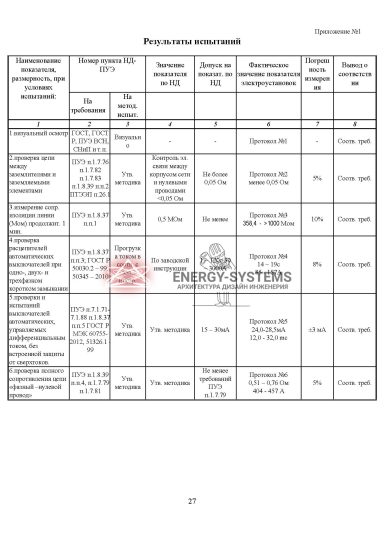

Чем измерить сопротивление заземления



Замер сопротивления заземленияпроизводится следующим образом – в землю устанавливаются первый электрод, расстояние от которого до шины должно составлять не менее 10 метров. В данную линию включается вольтметр, что позволяет получать точные сведения о напряжении, улавливаемом металлическим стержнем. Еще через 10 метров в грунт погружается второй электрод, к которому присоединяется измеритель заземления, представленный амперметром. Желательно, чтобы соединение приборов со стержнями осуществлялось с помощью максимально изолированных проводов – это исключит наведение помех со стороны. Способ достаточно прост, однако он требует применения дорогостоящего оборудования, приобрести которое часто не под силу физическому лицу.

Измерители сопротивления на основе охлаждаемых резисторов

Чтобы уменьшить общую сумму расходов на проведение исследований, можно воспользоваться альтернативным методом, который основан на применении калиброванного резистора, оснащенного системой водного охлаждения. Напряжение на измеритель подается именно с помощью такого приспособления, которое снабжено выключателем, а единственным прибором в цепи является вольтметр.

Чем измерить сопротивление заземления

Если вы хотите знать, чем измерить сопротивление заземления, и выбираете именно такой способ, то вам необходимо воспользоваться формулой Rзу = Rкр(Uф-Uкр)/Uкр, где Uкр – напряжение, которое заранее установлено для резистора, Uф – напряжение в фазной сети, выступающей источником питания, и Rкр – точная характеристика сопротивления используемого резистора.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости услуг электролаборатории.

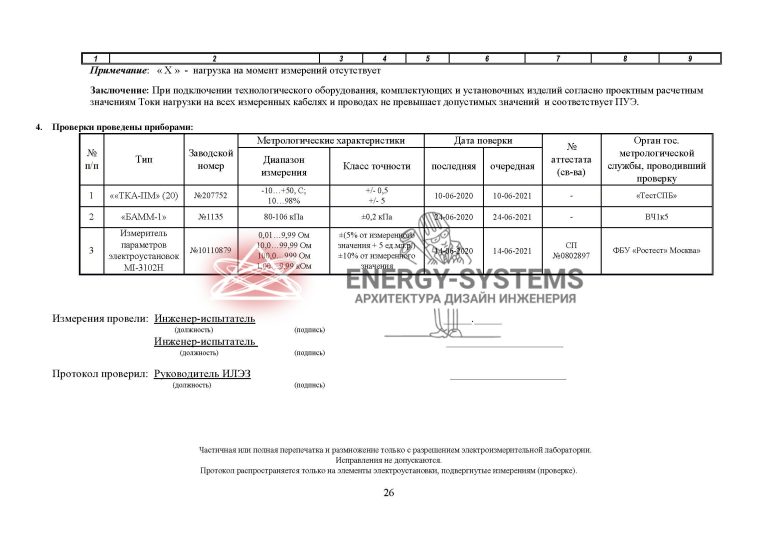

Вид работ Ед.изм. Кол-во Цена Итого

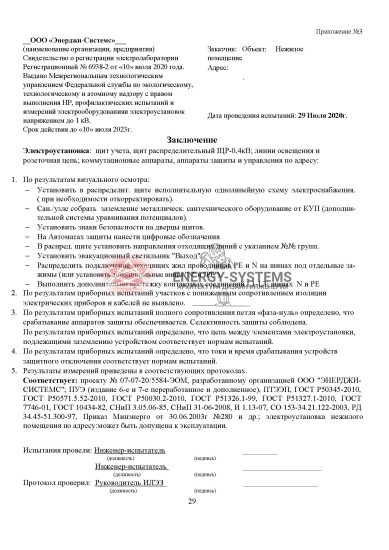

I Электролаборатория

1 Электроиспытания по кол-ву линий шт. 500
2 Электролаборатория до 200 кв.м. (от 7500 р.) кв.м. 75
3 Электролаборатория от 200 до 500 кв.м. кв.м. 70
4 Электролаборатория от 500 кв.м. кв.м. 65
5 Электролаборатория от 1000 кв.м. кв.м. 50
6 Электролаборатория от 5000 кв.м. кв.м. 40
7 Электролаборатория от 10 000 кв.м. кв.м. 30
8 Электролаборатория от 20 000 кв.м. кв.м. 25
9 Однокомнатная квартира (с выездом и техническим отчетом) шт 6500
10 Двухкомнатная квартира (с выездом и техническим отчетом) шт 7500
11 Трехкомнатная квартира (с выездом и техническим отчетом) шт 9000
12 Свыше трех комнат (с выездом и техническим отчетом) шт 10000
13 Монтаж концевых кабельных муфт, от: шт 4500
14 Монтаж соединительных кабельных муфт, от: шт 6000

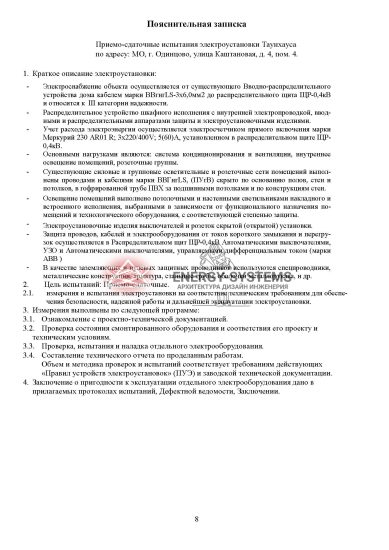

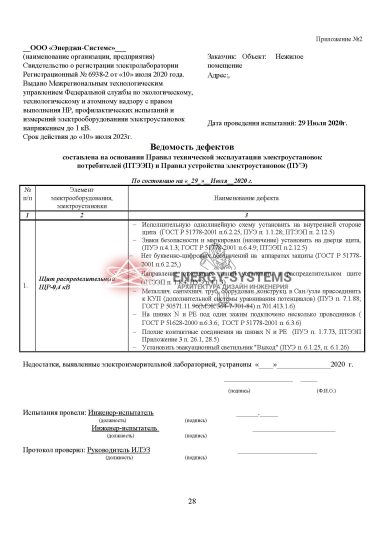

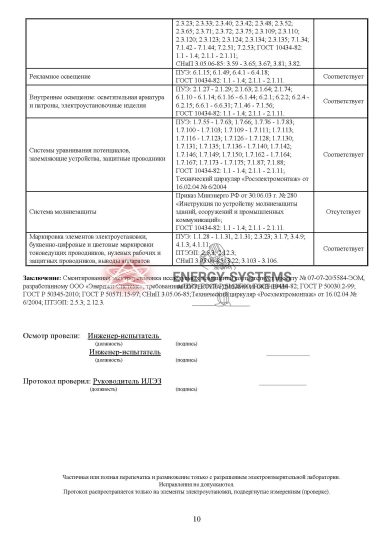

15 Проверка соответствия электроустановки нормативной и проектной документации. Визуальный осмотр. компл 1000
16 Поиск обрыва кабельной линии, от: компл 10000

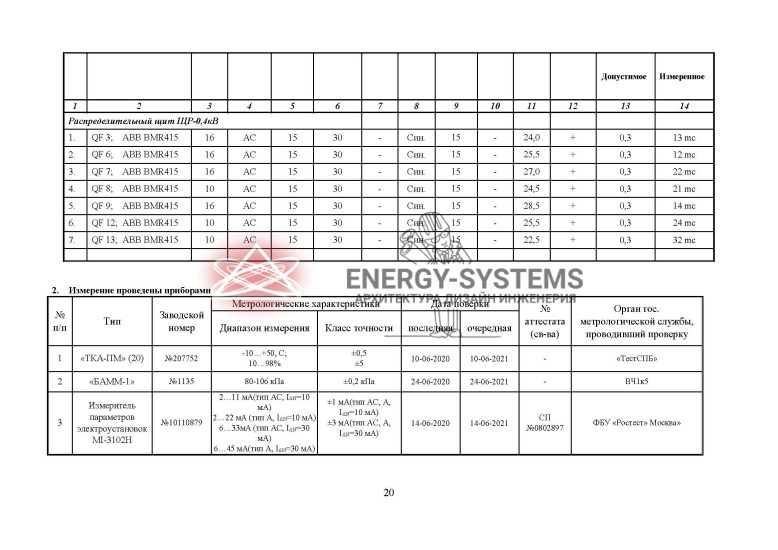

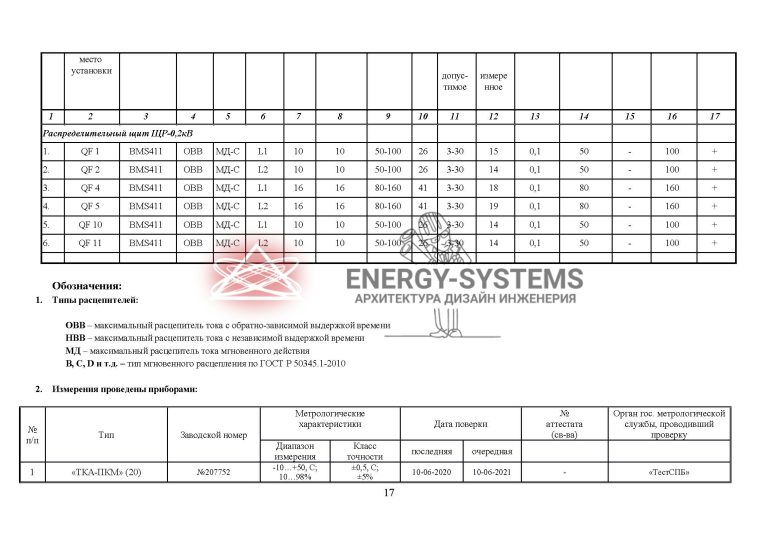

17 Испытание автоматических выключателей, 3-полюсный автомат свыше1000 А шт 450
18 Испытание автоматических выключателей, 3-полюсный автомат до 50 А шт 150
19 Испытание автоматических выключателей, 1-полюсный автомат шт 90

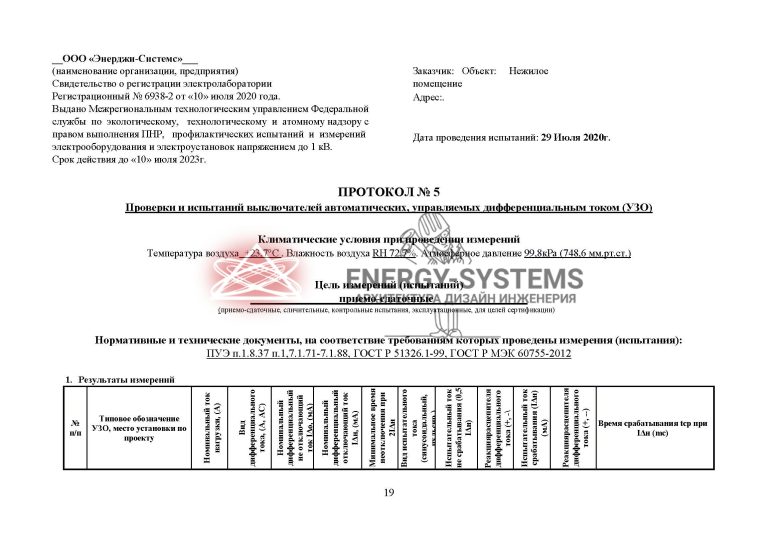

20 Проверка автоматических выключателей, управляемых дифференциальным током (УЗО) 2-полюсное УЗО шт. 120
21 Проверка автоматических выключателей, управляемых дифференциальным током (УЗО) 4-полюсное УЗО шт 180

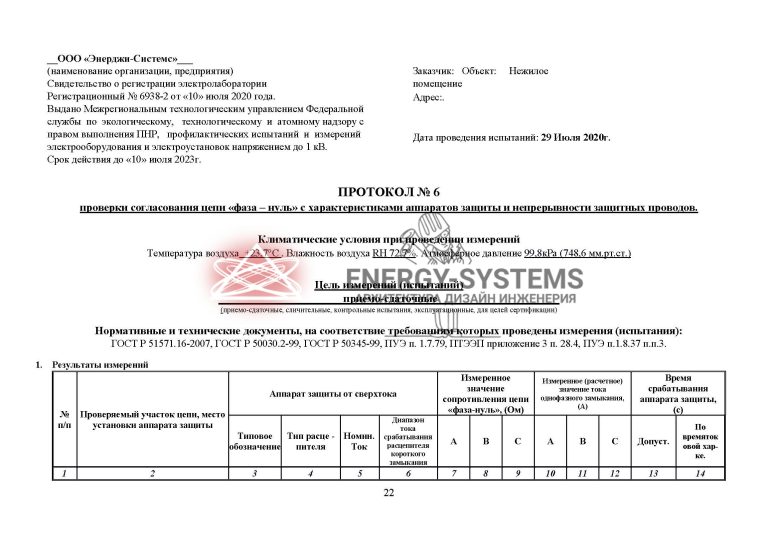

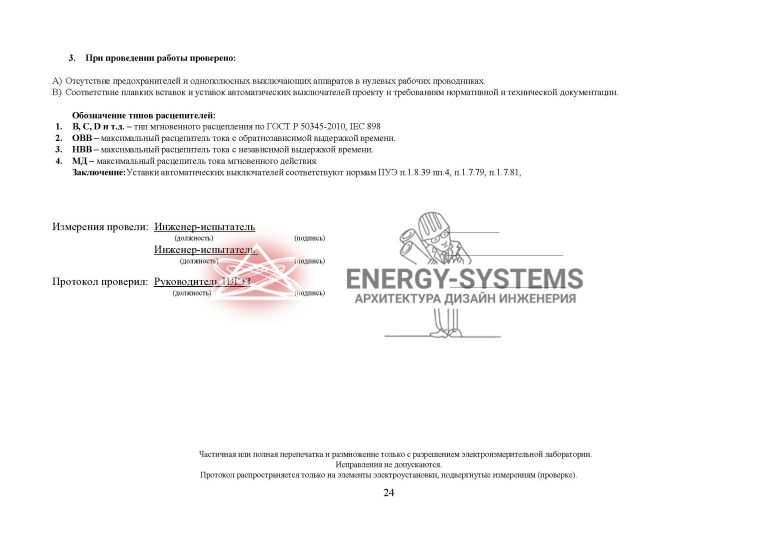

22 Замер полного сопротивления цепи «Фаза-нуль», 1 токоприемник шт 120

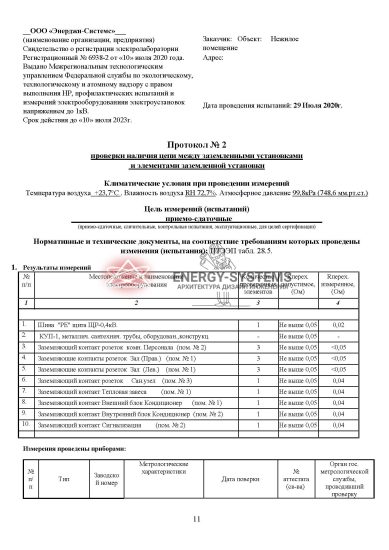

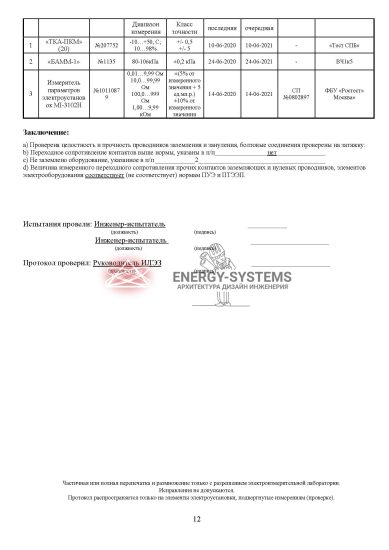

23 Проверка наличия цепи между заземленными установками и элементами заземленной установки (металлосвязь) точка 35
24 Проверка сопротивлений заземлителей и заземляющих устройств контур 5000

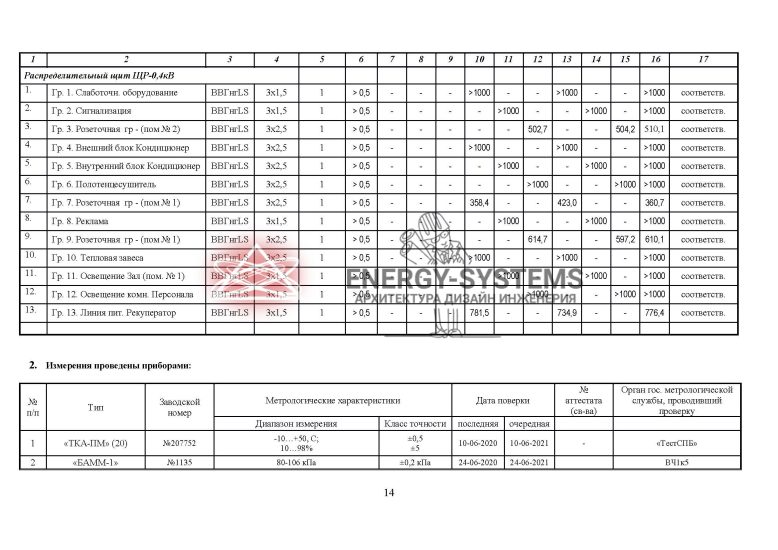

25 Замер сопротивления изоляции мегаомметром 3 жил линия 150
26 Замер сопротивления изоляции мегаомметром 5 жил линия 180
27 Испытание повышенным напряжением кабельных линий после ремонта линия 5000
28 Испытание автоматических выключателей, 3-полюсный автомат до 200 А шт 180
29 Испытание автоматических выключателей, 3-полюсный автомат до 1000 А шт 350
  Итого

Оформить заявку

Имя
E-mail
Телефон

Поделитесь ссылкой


Дата публикации: 25.10.2014

Комментарии

Обновить
Николай
Показатель сопротивления заземления каким должен быть? Есть нормы? :-|
Стас
Сопротивление заземления должно быть низким, параметры сопротивления имеются в стандартах безопасности NEC®, OSHA, они считаются современными. :eek:
Влад
Да, все непросто с измерениями, помимо приборов, нужно еще вычисления по формулам уметь делать. :zzz
