Измерение сопротивления кабеля

Измерение сопротивления кабеля

Для чего нужно измерение сопротивления кабеля?

Любая электрическая установка состоит из множества элементов, большинство которых представляют собой источник повышенной опасности. Когда выполняется подключение к электросетям, необходимо проводить испытания, которые подтвердят отсутствие угрозы для жизни и здоровья человека, а также сохранности ценных предметов и оборудования.

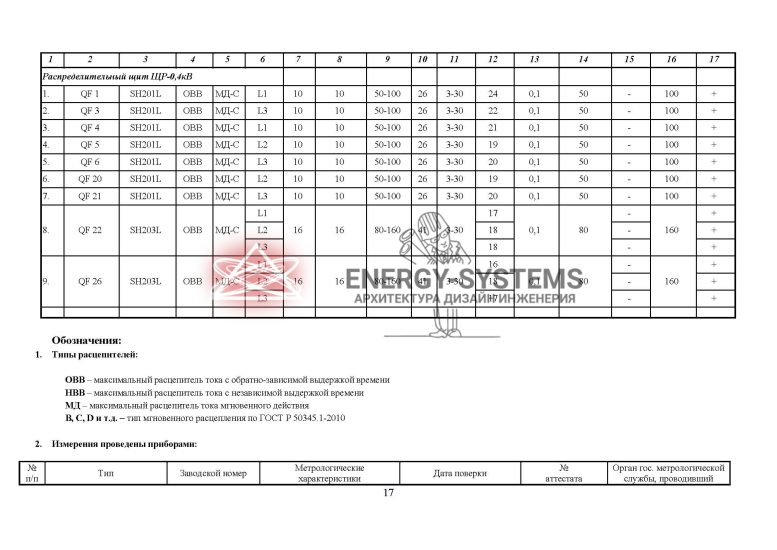

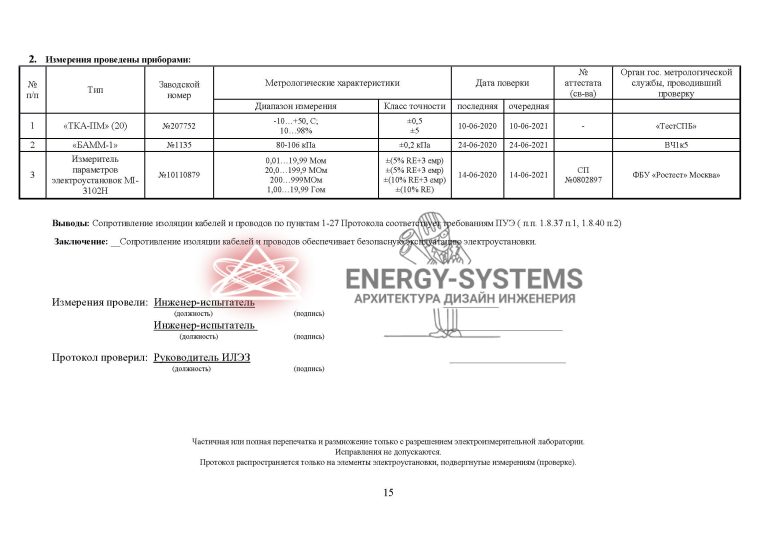

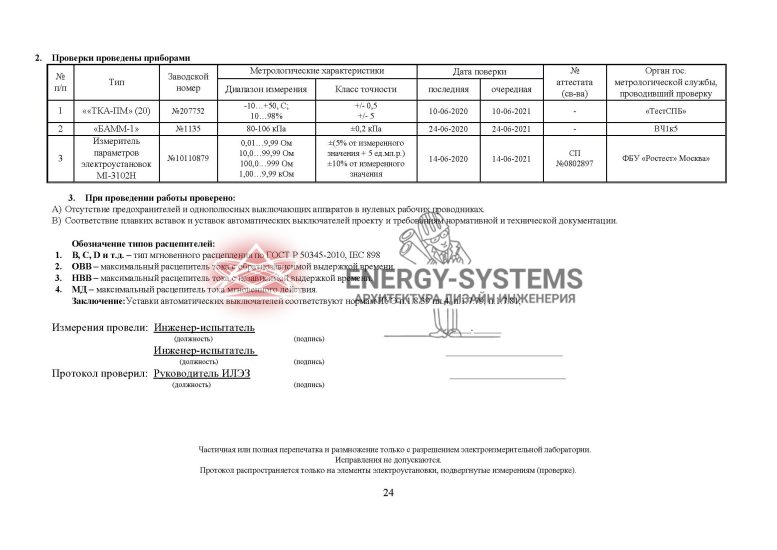

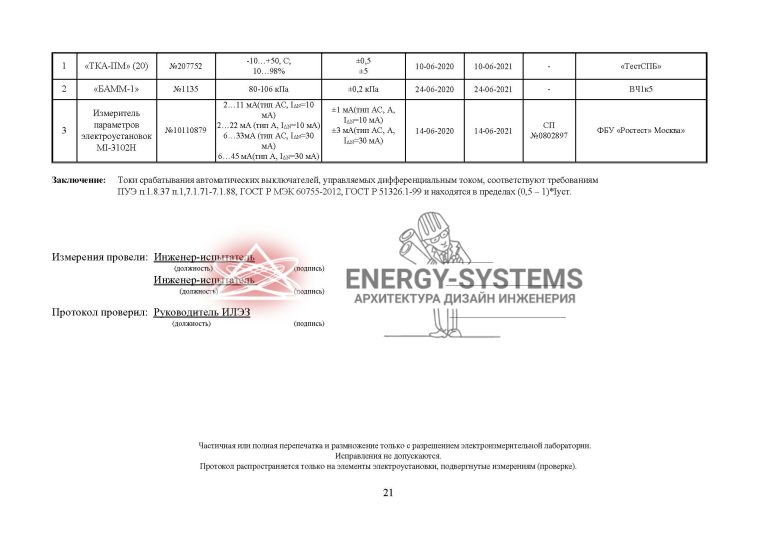

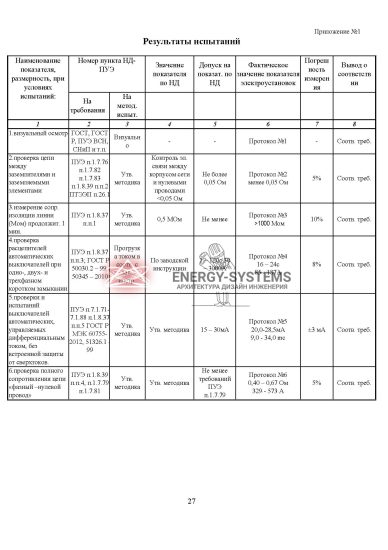

Измерение сопротивления кабеля является неотъемлемым элементом любых исследований – по его окончании сотрудники электрической лаборатории формируют заключение в виде протокола, в котором указывается степень готовности установки к эксплуатации. Таким образом, подобное исследование имеет две цели: первой является снижение угрозы для жизнедеятельности человека, а второй – обеспечение выполнения нормального согласования.

Как осуществляются измерения сопротивления кабелей?

Основным устройством, с помощью которого производится получение показателей сопротивления, является мегаомметр. Это приспособление может иметь встроенный источник питания или ручной привод. Его генератор создает напряжение в несколько тысяч Вольт, что позволяет получать точные показатели при работе с разнообразными материалами. Измерение сопротивления изоляции кабелей проводится на полностью разряженном проводнике – для этого участок сети, с которым будет вестись работа, отключается и на несколько секунд подвергается заземлению.



Измерение сопротивления кабеляРабота производится попарно с различными жилами, кроме случаев, когда силовая линия оснащена броней или дополнительным экранированием – при этом второй контакт устанавливается на наружную оболочку кабеля. Искомое значение получается не моментально, а после 60 секунд непрерывного контакта. Если его разделить на аналогичный показатель15-й секунды, получится коэффициент абсорбции, отображающий степень наполнения материала жидкостью. Измерение сопротивления кабеля завершается его повторным временным заземлением, которое призвано обеспечить сохранность целостности оборудования и предотвращение поражения током человека.

Какие дополнительные испытания проводятся при измерении сопротивления кабелей?

Для того чтобы предотвратить угрозу поражения током человека, необходимо обеспечивать соответствие требованиям нормативных документов не только для установки, но и окружающего пространства. Так, специалисты рекомендуют попутно проводить измерение сопротивления пола и стен. Нормативным значением для пола является 0,1 Мегаом, для стен – в два раза меньше. Когда осуществляется измерение сопротивления изоляции кабелей, такую операцию следует проводить аналогичным прибором.

Измерение сопротивления кабеля

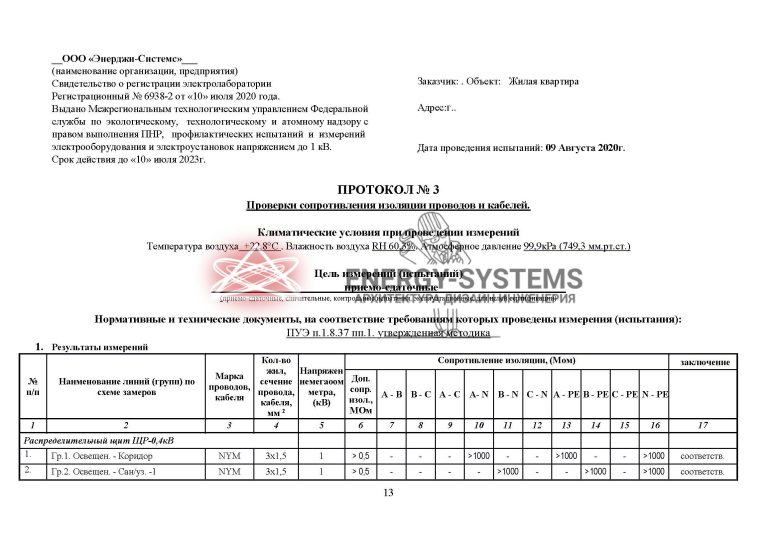

Если вам нужен официальный замер сопротивления изоляции, код ОКДП подрядной организации должен соответствовать приказу, распределяющему деятельность предприятий и учреждений по определенным категориям. В противном случае вам придется столкнуться с немалыми проблемами при выполнении согласования документации и заключении договоров.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости услуг электролаборатории.

Вид работ Ед.изм. Кол-во Цена Итого

I Электролаборатория

1 Электроиспытания по кол-ву линий шт. 500
2 Электролаборатория до 200 кв.м. (от 7500 р.) кв.м. 75
3 Электролаборатория от 200 до 500 кв.м. кв.м. 70
4 Электролаборатория от 500 кв.м. кв.м. 65
5 Электролаборатория от 1000 кв.м. кв.м. 50
6 Электролаборатория от 5000 кв.м. кв.м. 40
7 Электролаборатория от 10 000 кв.м. кв.м. 30
8 Электролаборатория от 20 000 кв.м. кв.м. 25
9 Однокомнатная квартира (с выездом и техническим отчетом) шт 6500
10 Двухкомнатная квартира (с выездом и техническим отчетом) шт 7500
11 Трехкомнатная квартира (с выездом и техническим отчетом) шт 9000
12 Свыше трех комнат (с выездом и техническим отчетом) шт 10000
13 Монтаж концевых кабельных муфт, от: шт 4500
14 Монтаж соединительных кабельных муфт, от: шт 6000
15 Проверка соответствия электроустановки нормативной и проектной документации. Визуальный осмотр. компл 1000
16 Поиск обрыва кабельной линии, от: компл 10000
17 Испытание автоматических выключателей, 3-полюсный автомат свыше1000 А шт 450
18 Испытание автоматических выключателей, 3-полюсный автомат до 50 А шт 150
19 Испытание автоматических выключателей, 1-полюсный автомат шт 90
20 Проверка автоматических выключателей, управляемых дифференциальным током (УЗО) 2-полюсное УЗО шт. 120
21 Проверка автоматических выключателей, управляемых дифференциальным током (УЗО) 4-полюсное УЗО шт 180
22 Замер полного сопротивления цепи «Фаза-нуль», 1 токоприемник шт 120
23 Проверка наличия цепи между заземленными установками и элементами заземленной установки (металлосвязь) точка 35
24 Проверка сопротивлений заземлителей и заземляющих устройств контур 5000
25 Замер сопротивления изоляции мегаомметром 3 жил линия 150
26 Замер сопротивления изоляции мегаомметром 5 жил линия 180
27 Испытание повышенным напряжением кабельных линий после ремонта линия 5000
28 Испытание автоматических выключателей, 3-полюсный автомат до 200 А шт 180
29 Испытание автоматических выключателей, 3-полюсный автомат до 1000 А шт 350
  Итого

Оформить заявку

Имя
E-mail
Телефон

Поделитесь ссылкой


Дата публикации: 02.11.2014

Комментарии

Обновить
Виктор
Да, важный момент, без которого ни одна усатановка не вводится в эксплуатацию. 8)
Семен
Мне кажется, важен сам факт приезда специалистов лаборатории и документ, который они подписывают, а делается все формально. :sigh:
Николай
Вот как раз формальности надо избегать, надо все по уму и по факту делать для безопасности. 8)
