Современное жилье, будь то квартира в многоэтажном доме или загородный коттедж, невозможно представить без отлаженно работающих инженерных коммуникаций. Водоснабжение, канализация, отопление, а порой и элементы вентиляции – все эти системы зачастую концентрируются в одном, на первый взгляд неприметном, но на самом деле крайне важном пространстве: сантехническом шкафу. Именно здесь, за дверцей или фальшстеной, скрывается истинное сердце инженерной инфраструктуры помещения.
Многие собственники, приступая к ремонту или строительству, недооценивают значимость грамотного проектирования этого узла. Кажется, что достаточно просто спрятать трубы, чтобы они не портили вид. Однако такой подход чреват серьезными проблемами в будущем: от неудобства обслуживания и повышенного шума до аварийных ситуаций и сложностей с ремонтом. Профессиональный проект размещения коммуникаций в сантехническом шкафу – это не просто чертежи, это инвестиция в долговечность, безопасность и комфорт вашего дома.
Почему проектирование сантехнического шкафа так важно?
На первый взгляд, сантехнический шкаф – это лишь место для труб. Однако в действительности это сложный инженерный узел, где сходятся и распределяются жизненно важные потоки. От его грамотного устройства зависит не только эстетика, но и функциональность всей системы водоснабжения, а иногда и отопления. Рассмотрим ключевые аспекты, подчеркивающие необходимость профессионального подхода:
Обеспечение доступа для обслуживания и ремонта
Коммуникации нуждаются в периодическом обслуживании: снятие показаний счетчиков, чистка фильтров, проверка герметичности соединений, замена элементов. Без продуманного проекта доступ к этим узлам может быть затруднен или вовсе невозможен, что приводит к дополнительным затратам на демонтаж декоративных покрытий или даже к игнорированию регламентных работ, что сокращает срок службы оборудования.
Соблюдение нормативных требований
Размещение инженерных систем строго регламентируется строительными нормами и правилами. Отступы, диаметры труб, методы крепления, расположение запорной арматуры, заземление электрических компонентов – все это должно соответствовать действующим стандартам. Нарушение этих норм может привести к проблемам с контролирующими органами, отказам в приемке работ, а главное – к угрозе безопасности жильцов.
Оптимизация пространства и эстетика
Сантехнический шкаф часто имеет ограниченные размеры. Проект позволяет оптимально расположить все элементы, избегая излишнего нагромождения, обеспечивая компактность и функциональность. При этом не страдает внешний вид помещения, так как все коммуникации аккуратно скрыты за декоративными панелями, но при этом доступны через ревизионные люки.
Минимизация рисков аварий
Неправильное проектирование и монтаж могут стать причиной протечек, гидроударов, повышенного шума или вибрации. Профессиональный проект учитывает все эти факторы, предусматривает установку редукторов давления, систем защиты от протечек, виброизоляционных креплений, что значительно снижает риск возникновения аварийных ситуаций.
Энергоэффективность и экономия ресурсов
Грамотное распределение потоков, правильная изоляция труб горячего водоснабжения и отопления, установка современных счетчиков и регулирующей арматуры – все это способствует рациональному использованию ресурсов и снижению эксплуатационных расходов.
Ключевые элементы, размещаемые в сантехническом шкафу
Состав оборудования внутри сантехнического шкафа может варьироваться в зависимости от типа объекта и индивидуальных потребностей, но базовый набор обычно включает:
- Вводные запорные краны: Шаровые краны, позволяющие полностью перекрыть подачу воды в квартиру или дом.
- Фильтры грубой очистки (грязевики): Защищают последующее оборудование от крупных механических примесей, содержащихся в воде.
- Счетчики холодной и горячей воды: Приборы учета потребляемых ресурсов, подлежащие обязательной поверке.
- Обратные клапаны: Предотвращают обратный ток воды, что важно для корректной работы счетчиков и водонагревателей.
- Редукторы давления: Стабилизируют давление в системе, защищая сантехнику и бытовую технику от гидроударов и избыточного давления.
- Фильтры тонкой очистки: Улучшают качество воды, удаляя более мелкие частицы, хлор и другие примеси. Могут быть картриджными, промывными, угольными.
- Коллекторы (распределительные гребенки): Обеспечивают равномерное распределение воды по всем точкам водоразбора, исключая падение давления при одновременном использовании нескольких кранов.
- Система защиты от протечек: Датчики, установленные в потенциально опасных местах, и электроприводы на вводных кранах, автоматически перекрывающие подачу воды при обнаружении протечки.
- Бойлер или проточный водонагреватель: В некоторых случаях, особенно в квартирах с централизованным горячим водоснабжением, здесь может располагаться резервный или основной водонагреватель.
- Элементы отопления: Для систем отопления с горизонтальной разводкой здесь могут размещаться коллекторы отопления и регулирующая арматура.
Этапы профессионального проектирования сантехнического шкафа
Процесс создания проекта размещения коммуникаций в сантехническом шкафу – это последовательность логических шагов, каждый из которых требует внимания и экспертных знаний:
- Сбор исходных данных и технического задания:
- Определение количества точек водоразбора (раковины, унитазы, души, стиральные и посудомоечные машины).
- Выяснение требований к качеству воды и необходимости установки дополнительных фильтров.
- Уточнение наличия и типа водонагревателя.
- Размеры и конфигурация самого сантехнического шкафа или ниши.
- Пожелания заказчика по материалам и оборудованию.
- Расчеты и подбор оборудования:
- Гидравлический расчет системы для определения оптимальных диаметров трубопроводов, обеспечения необходимого напора и исключения шума.
- Расчет тепловых потерь (если в шкафу проходят элементы отопления).
- Подбор счетчиков, фильтров, редукторов, коллекторов и запорной арматуры с учетом производительности и долговечности.
- Разработка проектной документации:

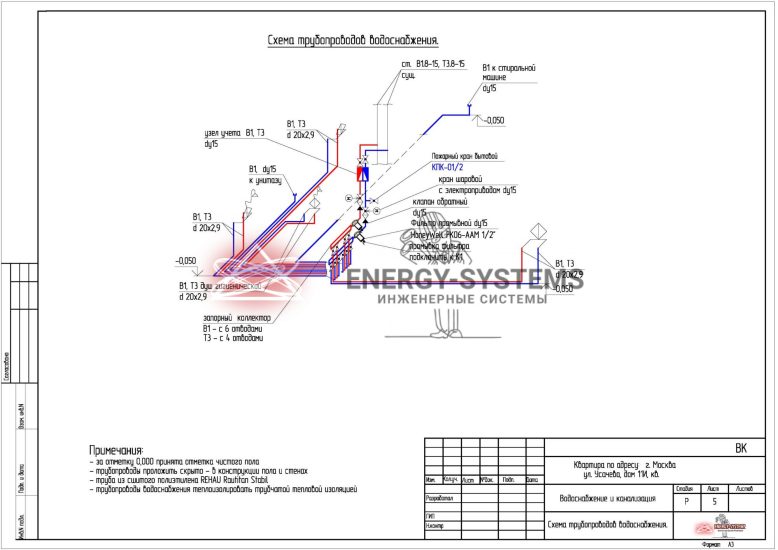

- Аксонометрические схемы: Трехмерное изображение системы, показывающее расположение всех элементов и трассировку трубопроводов.
- Монтажные схемы: Детальные чертежи с указанием размеров, точек крепления, узлов соединений.

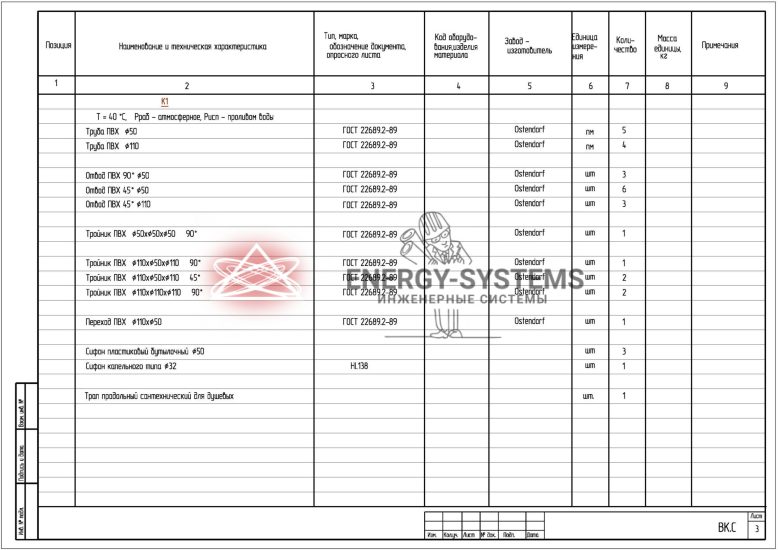

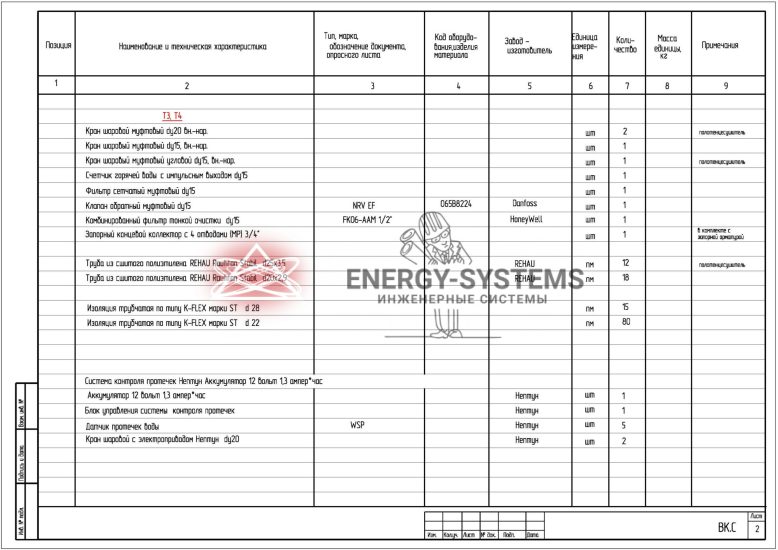

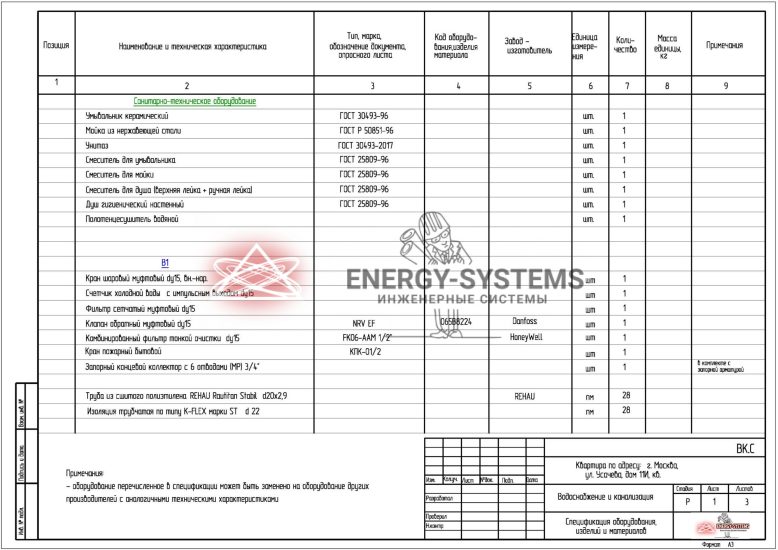

- Спецификация оборудования и материалов: Полный перечень всех необходимых компонентов с указанием их характеристик и количества.
- Пояснительная записка: Описание принятых решений, обоснование выбора оборудования, рекомендации по монтажу и эксплуатации.
- Согласование и авторский надзор:
- Представление проекта заказчику для утверждения.
- При необходимости – согласование с управляющими компаниями или надзорными органами.
- Осуществление авторского надзора в процессе монтажа для контроля соответствия работ проектной документации.
Мы в компании Энерджи Системс глубоко понимаем все нюансы проектирования инженерных систем. Наша команда обладает необходимым опытом и знаниями, чтобы разработать для вас проект любой сложности, гарантируя его функциональность, надежность и соответствие всем стандартам.

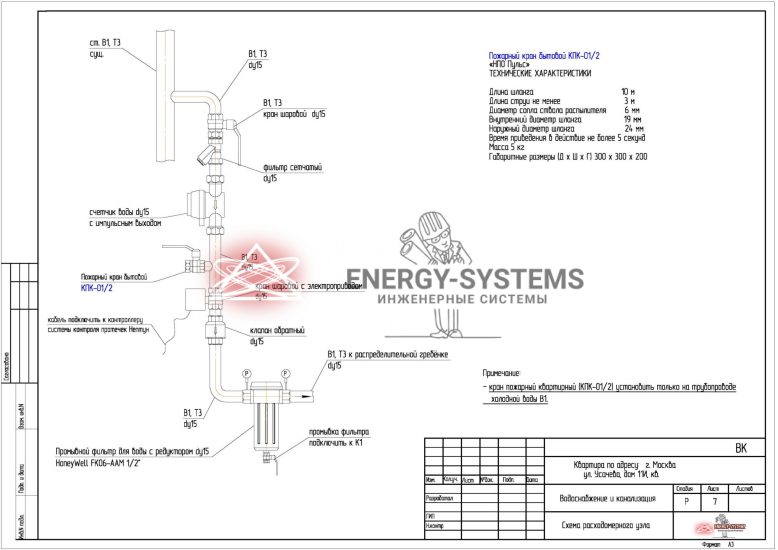

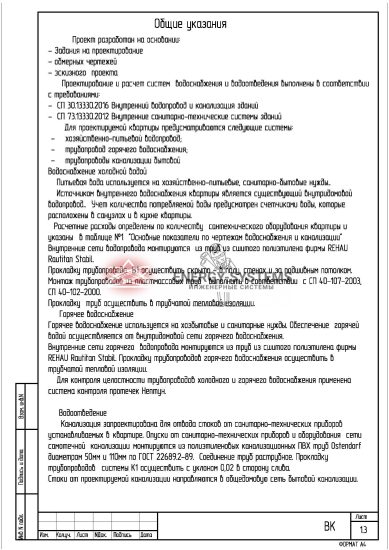

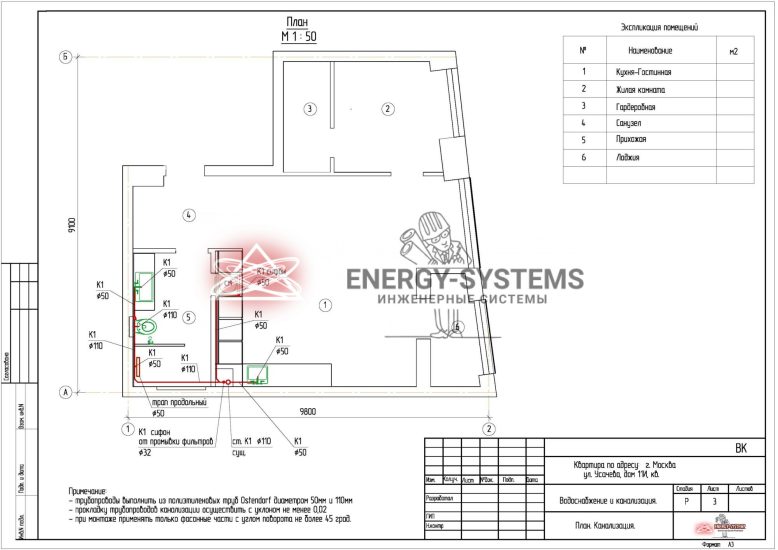

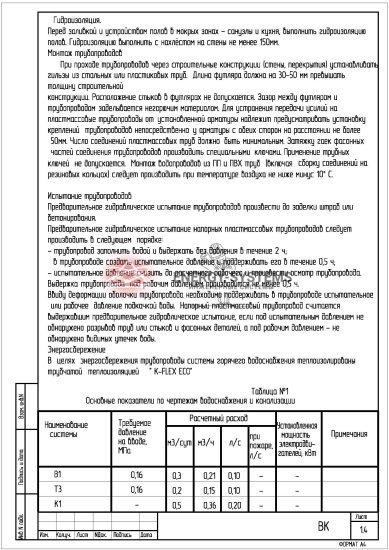

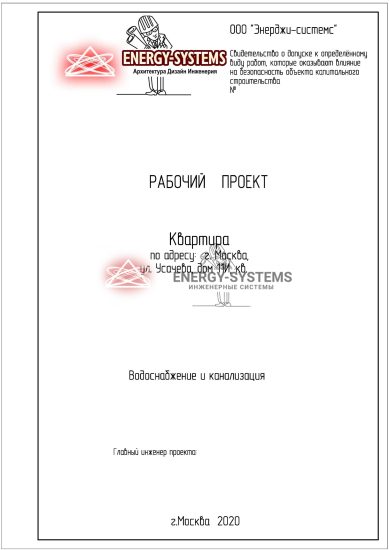

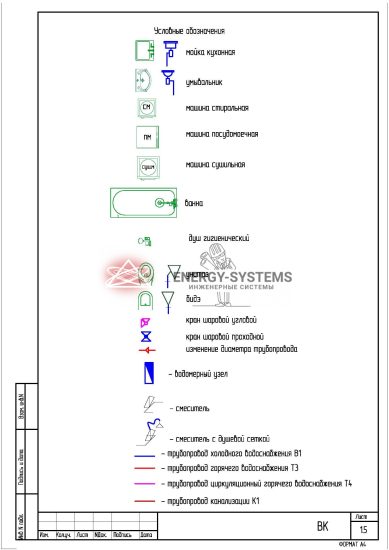

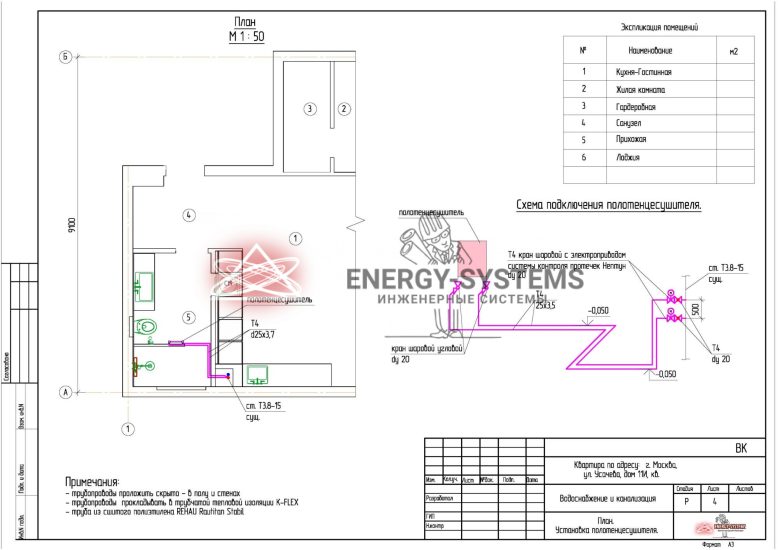

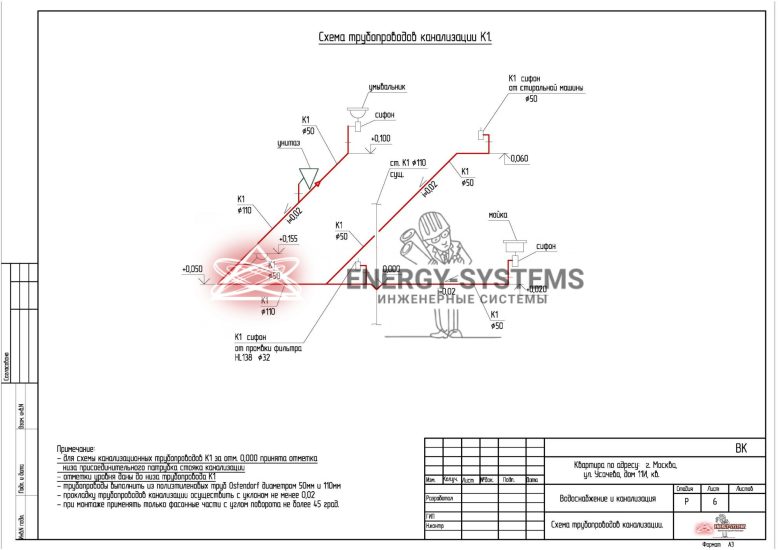

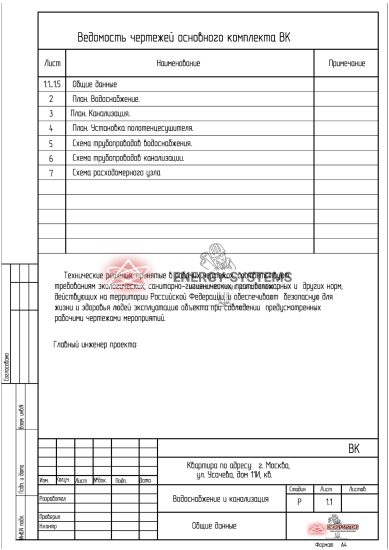

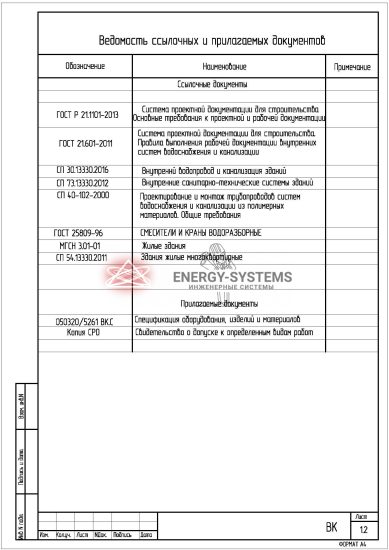

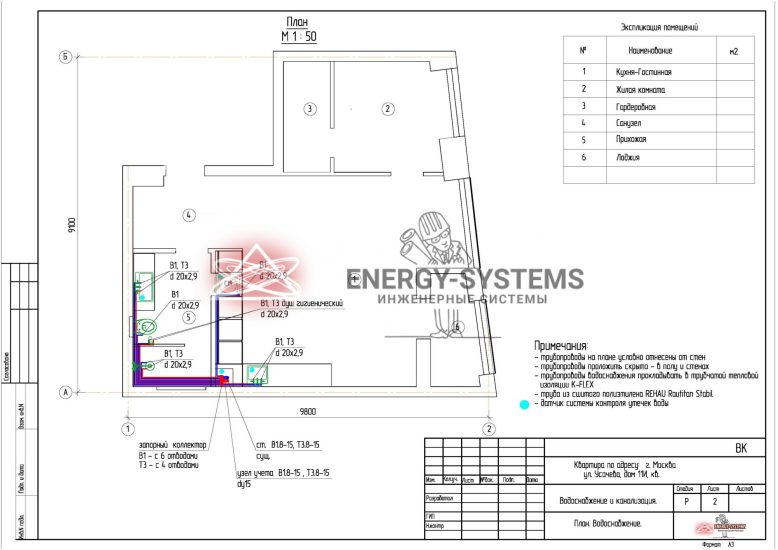

Чтобы получить наглядное представление о том, как выглядит тщательно проработанный проект инженерных коммуникаций, предлагаем ознакомиться с одним из наших типовых решений. Этот пример дает четкое понимание структуры и детализации рабочего проекта, который мы создаем для наших клиентов.
Нормативная база и стандарты, которыми мы руководствуемся
При проектировании инженерных систем, включая размещение коммуникаций в сантехническом шкафу, мы неукоснительно следуем актуальным нормативным документам Российской Федерации. Это является залогом безопасности, надежности и долговечности создаваемых систем.
Основными документами, определяющими требования к проектированию внутренних систем водоснабжения и канализации, являются:
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85*»
- Пункт 5.1.4: «Трубопроводы систем водоснабжения и канализации следует прокладывать открыто. Скрытая прокладка трубопроводов допускается в местах, где исключается механическое повреждение трубопроводов и обеспечивается доступ к ним для осмотра и ремонта через ревизионные люки.» Это прямо указывает на необходимость обеспечения доступа ко всем узлам, что является ключевым при проектировании сантехнического шкафа.
- Пункт 5.3.1: «Приборы учета расхода воды следует устанавливать в легкодоступных местах, исключающих их замерзание, с соблюдением требований, указанных в паспорте прибора.»
- Пункт 6.2.1: «Для систем холодного и горячего водоснабжения следует предусматривать установку запорной арматуры на вводах в здание, а также на ответвлениях к отдельным группам санитарно-технических приборов и к каждой точке водоразбора.»
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003»
- Пункт 6.4.1: «Трубопроводы систем отопления следует прокладывать с уклоном не менее 0,002 для удаления воздуха и воды.» Этот пункт важен, если в сантехническом шкафу проходят стояки отопления или коллекторные группы.
- ПУЭ (Правила устройства электроустановок)
- Глава 7.1 «Электроустановки жилых и общественных зданий»: Если в сантехническом шкафу предусматривается установка электрических приборов (например, водонагревателя, системы защиты от протечек с электроприводом), необходимо обеспечить их правильное электроснабжение, заземление и защиту от влаги в соответствии с требованиями ПУЭ. Это включает использование влагозащищенных розеток и коробок, а также применение устройств защитного отключения (УЗО).
- Постановления Правительства Российской Федерации, регулирующие установку и эксплуатацию приборов учета воды, в частности, о порядке их поверки и допуска к эксплуатации.
- ГОСТы на материалы и оборудование, такие как ГОСТ 18599-2001 «Трубы напорные из полиэтилена. Технические условия» или ГОСТ Р 53670-2009 «Системы водоснабжения и водоотведения. Трубы и фитинги из сшитого полиэтилена. Технические условия».
Тщательное следование этим документам позволяет нам создавать проекты, которые не только функциональны и удобны, но и абсолютно безопасны, соответствуя всем государственным стандартам и требованиям.
«При проектировании сантехнического шкафа крайне важно предусмотреть достаточный доступ ко всем ревизионным люкам фильтров и счётчиков. Многие забывают об этом, а потом сталкиваются с проблемами при обслуживании. Помните, что минимальное расстояние для удобного доступа к элементам фильтрации должно составлять не менее 150 миллиметров от края ревизионного окна. Это обеспечит комфорт и экономию времени в будущем.»
Павел, главный инженер компании Энерджи Системс, стаж работы 8 лет
Преимущества работы с профессионалами Энерджи Системс
Выбирая нашу компанию для проектирования сантехнического шкафа, вы получаете не просто набор чертежей, а комплексное решение, которое учитывает все аспекты:
- Опыт и экспертность: Наши инженеры имеют многолетний стаж в проектировании инженерных систем для различных типов объектов. Мы знаем все тонкости и подводные камни, что позволяет избегать типичных ошибок.
- Индивидуальный подход: Каждый проект разрабатывается с учетом уникальных особенностей вашего помещения, ваших потребностей и бюджета. Мы не используем шаблонные решения, а создаем оптимальный вариант именно для вас.
- Гарантия качества и соответствия нормам: Мы несем полную ответственность за разработанный проект, гарантируя его соответствие всем действующим строительным нормам и правилам.
- Экономия времени и средств: Профессионально разработанный проект позволяет избежать переделок, сократить сроки монтажа и оптимизировать затраты на материалы и оборудование.
- Полный пакет документации: Вы получаете полный комплект проектной документации, необходимой для монтажа, эксплуатации и обслуживания системы, а также для взаимодействия с управляющими компаниями.
Мы убеждены, что инвестиции в качественное проектирование окупаются многократно, обеспечивая вам спокойствие и комфорт на долгие годы. Не стоит экономить на своем будущем комфорте и безопасности. Доверьте разработку проекта сантехнического шкафа профессионалам Энерджи Системс.
Наши расценки на услуги проектирования
Понимая важность прозрачности и доступности информации, мы предлагаем ознакомиться с ориентировочной стоимостью наших услуг по проектированию инженерных систем. Ниже представлен удобный онлайн калькулятор, который поможет вам рассчитать предварительную стоимость проекта, исходя из ваших индивидуальных потребностей и параметров объекта.
Онлайн расчет стоимости проектирования
Заключение
Сантехнический шкаф – это не просто скрытая ниша, это сложный инженерный узел, требующий внимательного и профессионального подхода к проектированию. От его грамотного устройства зависит не только бесперебойная работа систем водоснабжения, отопления и канализации, но и общая безопасность, комфорт и долговечность вашего жилья.
Профессиональный проект размещения коммуникаций, разработанный с учетом всех нормативных требований и современных технологий, позволит избежать множества проблем в будущем: от сложностей с обслуживанием до дорогостоящих аварий. Выбирая Энерджи Системс, вы выбираете надежность, экспертность и уверенность в каждой детали вашей инженерной системы.
