Электропроводка — это важнейшая часть инженерной инфраструктуры любого дома. Правильно спроектированная система обеспечивает безопасное и эффективное использование электроэнергии, предотвращая возможные аварии и снижая эксплуатационные расходы. В этой статье мы рассмотрим, как создать проект электропроводки в доме, начиная с планирования и заканчивая реализацией.
Шаг 1: Определение потребностей в электроснабжении
Первый этап создания проекта электропроводки — это определение потребностей в электроснабжении. Необходимо учесть количество и мощность всех электроприборов, которые будут использоваться в доме. Рассмотрите следующие категории:
- Освещение;
- Бытовые приборы (холодильник, стиральная машина, плита и т.д.);
- Оборудование для отопления и кондиционирования;
- Развлекательные устройства (телевизоры, компьютеры и т.д.);
- Зарядные устройства для гаджетов.
Расчет общей мощности
Составьте список всех приборов и устройств, укажите их мощность в ваттах (Вт). Сложите значения, чтобы получить общую мощность, необходимую для вашего дома. Например:
| Устройство | Количество | Мощность одного (Вт) | Общая мощность (Вт) |
|---|---|---|---|
| Лампы освещения | 20 | 60 | 1200 |
| Холодильник | 1 | 200 | 200 |
| Стиральная машина | 1 | 1500 | 1500 |
| Телевизор | 2 | 100 | 200 |
| Компьютер | 2 | 300 | 600 |

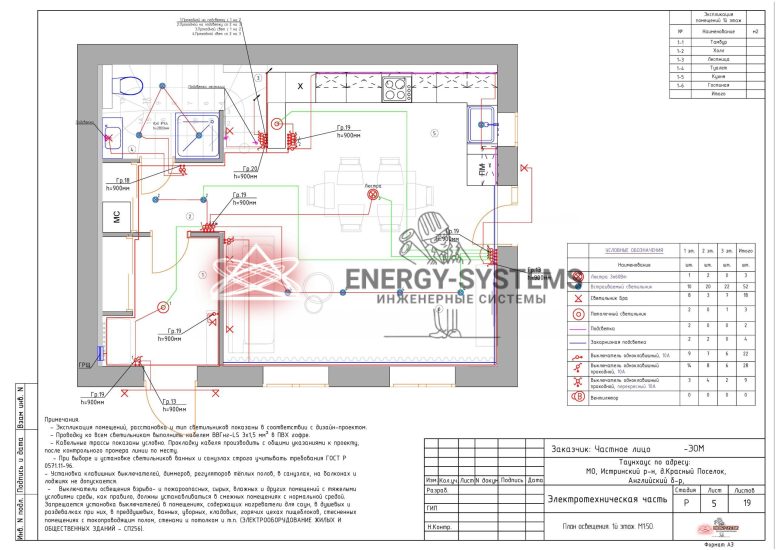

Шаг 2: План электрики в доме

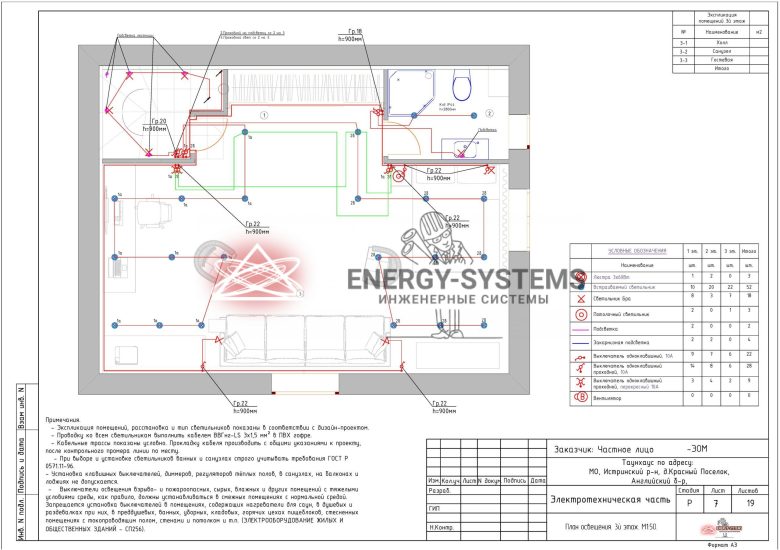

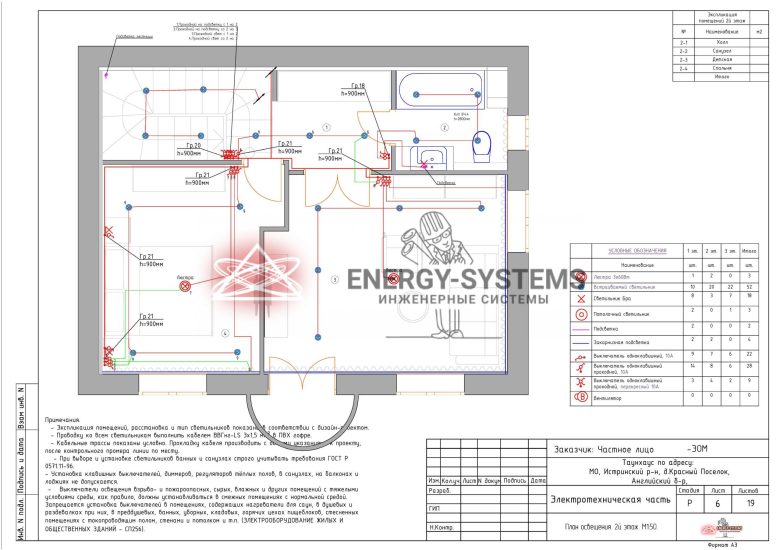

После определения потребностей в мощности, необходимо разработать схему электропроводки. Это включает в себя расположение розеток, выключателей и распределительных щитов.

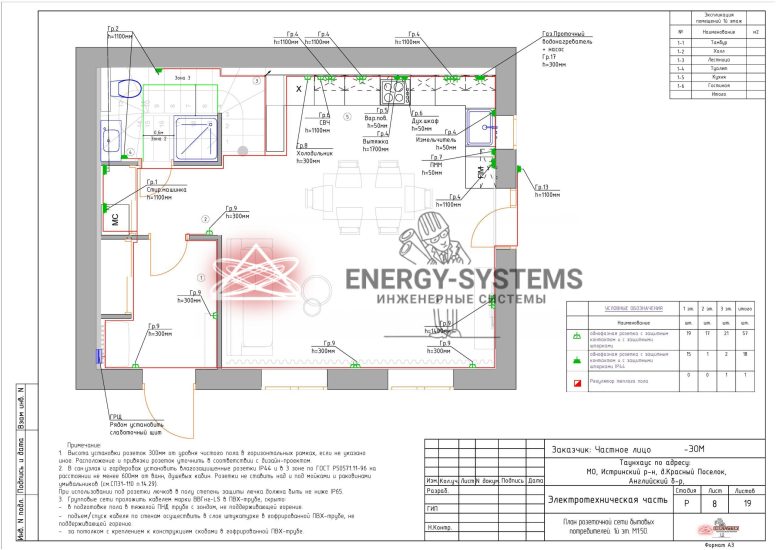

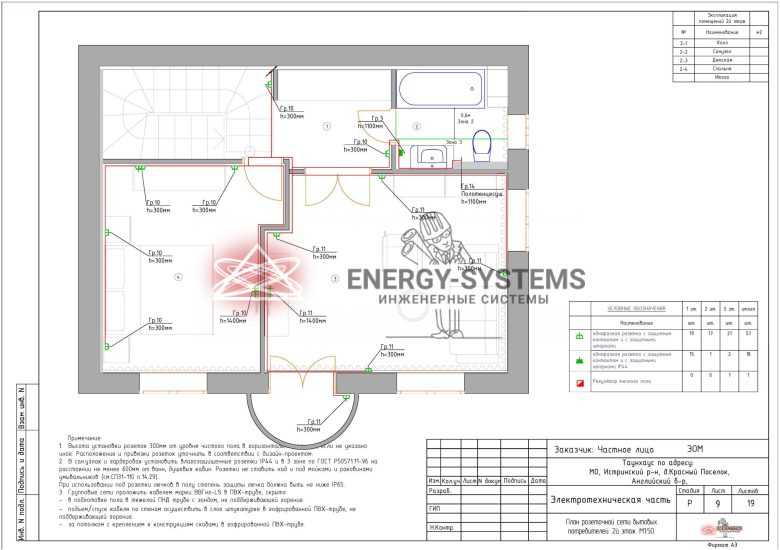

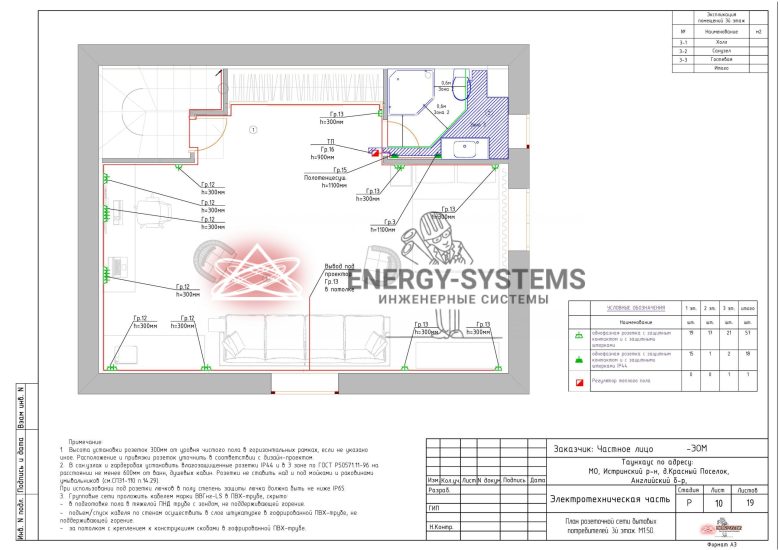

Планировка розеток и выключателей
- Розетки: Рекомендуется устанавливать розетки на высоте 30 см от пола. В кухне и ванной комнате розетки должны быть влагозащищенными.
- Выключатели: Обычно устанавливаются на высоте 90-110 см от пола, чтобы их было удобно использовать как взрослым, так и детям.
Шаг 3: Выбор материалов и оборудования
Качественные материалы и оборудование — залог надежной и долговечной электропроводки. Основные элементы, которые понадобятся:
- Кабели: Для внутренней проводки обычно используются медные кабели. Рекомендуется использовать кабели сечением 1,5 мм² для освещения и 2,5 мм² для розеток.
- Автоматические выключатели: Подбираются в зависимости от нагрузки на каждый контур. Например, для освещения — 10 А, для розеток — 16 А.
- Распределительный щит: Должен иметь достаточное количество модулей для всех автоматов и УЗО (устройство защитного отключения).
Шаг 4: Монтаж и подключение
Монтаж электропроводки лучше доверить профессионалам, но если вы уверены в своих силах, следуйте следующим рекомендациям:
Подготовка трасс для кабелей
- Проложите кабели в штробах или по поверхности стен в гофротрубе.
- Убедитесь, что кабели не пересекаются с водопроводными и газовыми трубами.
Установка оборудования
- Установите распределительный щит на высоте 1,5-1,7 м от пола.
- Подключите кабели к автоматам и УЗО согласно схеме.
Шаг 5: Тестирование и ввод в эксплуатацию
После завершения монтажа необходимо провести тестирование системы. Проверьте:
- Работоспособность всех розеток и выключателей.
- Надежность соединений в распределительном щите.
- Срабатывание УЗО при имитации утечки тока.
Заключение
Создание проекта электропроводки в доме — это сложный, но важный процесс, требующий тщательного планирования и соблюдения всех норм и правил. Правильно спроектированная и установленная система обеспечит безопасность и комфорт в вашем доме на долгие годы. Если у вас нет опыта в электромонтажных работах, настоятельно рекомендуется обратиться к профессионалам. Это не только сэкономит ваше время, но и гарантирует качество и безопасность выполненных работ.
