Современная автозаправочная станция, или АЗС, это гораздо больше, чем просто место для заправки автомобиля. Это сложный технологический комплекс, включающий в себя топливораздаточные колонки, платежные терминалы, системы освещения, видеонаблюдения, пожаротушения, а зачастую и магазины, кафе, автомойки. Все эти элементы требуют бесперебойного и безопасного электроснабжения, и именно здесь на первый план выходит грамотное проектирование. Не секрет, что от качества проекта зависит не только эффективность работы АЗС, но, что гораздо важнее, безопасность людей и окружающей среды.
Проектирование электроснабжения АЗС это задача, требующая глубоких знаний в области электротехники, промышленной безопасности и нормативной документации. Здесь нет мелочей, ведь любая недоработка может привести к серьезным последствиям. Мы, специалисты компании Энерджи Системс, подходим к каждому такому проекту с максимальной ответственностью, обеспечивая разработку решений, которые соответствуют всем действующим стандартам и обеспечивают долгосрочную, надежную и безопасную эксплуатацию объекта.
Нормативная база: Столпы надежного проектирования АЗС
Надежное и безопасное электроснабжение АЗС немыслимо без строгого соблюдения требований многочисленных нормативных документов. Это своего рода «дорожная карта» для инженера проектировщика. Основу здесь, безусловно, составляют:
- Правила устройства электроустановок (ПУЭ), которые регламентируют общие требования к электроустановкам, их надежности, безопасности, выбору оборудования, заземлению и молниезащите.
- Своды правил (СП), в частности СП 253.1325800.2016 «Инженерные системы высотных зданий» (хотя АЗС не высотные, принципы применимы), СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно планировочным и конструктивным решениям», СП 76.13330.2016 «Электротехнические устройства».
- Федеральный закон от 22.07.2008 N 123-ФЗ «Технический регламент о требованиях пожарной безопасности», устанавливающий общие требования пожарной безопасности к объектам защиты, включая АЗС.
- ГОСТы, касающиеся электрооборудования, взрывозащищенного исполнения, кабельной продукции.
- Постановления Правительства Российской Федерации, регулирующие вопросы технологического присоединения к электрическим сетям и эксплуатации опасных производственных объектов.
Эти документы определяют, например, к какой категории надежности электроснабжения должна относиться АЗС, какие требования предъявляются к взрывозащищенному оборудованию, как должна быть организована система молниезащиты и заземления. Игнорирование любого из этих пунктов не только чревато штрафами и остановкой деятельности, но и, что самое страшное, риском возникновения аварийных ситуаций.
Этапы проектирования электроснабжения АЗС
Процесс создания проекта электроснабжения АЗС это многоступенчатая задача, которая требует последовательного и тщательного подхода. Каждый этап имеет свою цель и значимость.
Сбор исходных данных и технические условия
Все начинается с детального сбора исходной информации. Это фундамент будущего проекта. В этот блок входит:
- Получение технических условий на присоединение к электрическим сетям от сетевой организации. Это ключевой документ, определяющий точку подключения, выделенную мощность, класс напряжения и другие параметры.
- Определение расчетных электрических нагрузок АЗС. Здесь учитывается все: топливораздаточные колонки, насосы, компрессоры, освещение территории и помещений, системы отопления, вентиляции и кондиционирования, видеонаблюдение, кассовые аппараты, холодильное оборудование в магазине, зарядные станции для электромобилей (если предусмотрены).
- Анализ генерального плана АЗС, архитектурных решений зданий и сооружений, технологической схемы размещения оборудования.
- Выявление особых требований заказчика к надежности, автоматизации, энергоэффективности.
Разработка принципиальных решений
На этом этапе формируется общая концепция электроснабжения. Определяются основные схемы, выбирается ключевое оборудование.
- Схемы электроснабжения. Разрабатываются однолинейные и принципиальные схемы, показывающие пути прокладки кабельных линий, места установки трансформаторных подстанций (ТП), вводно распределительных устройств (ВРУ), щитов.
- Выбор оборудования. Обосновывается выбор трансформаторных подстанций (комплектных или столбовых), распределительных устройств, дизель генераторных установок (ДГУ) для резервирования, источников бесперебойного питания (ИБП) для критически важных нагрузок. Выбор оборудования проводится с учетом категории взрывоопасности зон.
- Коммерческая часть. Здесь мы, в компании Энерджи Системс, подходим к каждому проекту индивидуально, обеспечивая оптимальные и экономически обоснованные решения, соответствующие всем требованиям заказчика и надзорных органов. Мы тщательно анализируем рынок оборудования, предлагая варианты, которые сочетают в себе надежность, долговечность и разумную стоимость эксплуатации.
Детальная проработка проекта
Это самый объемный и ответственный этап, где принципиальные решения трансформируются в конкретные технические чертежи и спецификации.
- Электрические расчеты. Выполняются расчеты токов короткого замыкания, потерь напряжения, токов утечки, нагрузок с учетом коэффициентов спроса и одновременности.
- Выбор кабельной продукции и аппаратов защиты. На основании расчетов подбираются сечения кабелей и проводов, номиналы автоматических выключателей, устройств защитного отключения (УЗО), релейной защиты.
- Проектирование систем заземления и молниезащиты. Разрабатываются схемы контура заземления, молниеотводов, систем выравнивания потенциалов, что особенно важно для взрывоопасных объектов.
- Разработка схем ЩУ, ЩО, ЩВ, АВР. Детально прорисовываются схемы силовых щитов, щитов освещения, щитов вентиляции, щитов автоматического ввода резерва.
- Разработка планов расположения электрооборудования и прокладки кабельных трасс. С учетом технологических зон, взрывоопасных зон, требований к монтажу.
- Спецификации оборудования и материалов. Составляются полные перечни всего необходимого оборудования, изделий и материалов.
Особенности электроснабжения АЗС: Что учесть?
АЗС это объект с целым рядом специфических требований к электроснабжению, которые отличают его от обычных промышленных или гражданских объектов.
Категория электроснабжения и резервирование
Согласно ПУЭ, АЗС, как правило, относится ко второй категории надежности электроснабжения, а в некоторых случаях, при наличии особо критичных нагрузок (например, для систем пожаротушения или аварийного освещения), даже к первой категории. Это означает, что перерыв в подаче электроэнергии должен допускаться только на время, необходимое для включения резервного питания. На практике это реализуется путем:
- Двух независимых источников питания от разных трансформаторных подстанций или разных линий одной ТП.
- Установки дизель генераторных установок (ДГУ), которые автоматически запускаются при пропадании основного питания. ДГУ должны быть достаточной мощности для обеспечения работы всех основных систем АЗС.
- Использование источников бесперебойного питания (ИБП) для критически важных систем, таких как управляющие контроллеры топливораздаточных колонок, системы безопасности и связи.
- Системы автоматического ввода резерва (АВР), обеспечивающие мгновенное переключение между основным и резервным источниками питания.
Взрывоопасные зоны и выбор электрооборудования
Это, пожалуй, наиболее критичный аспект проектирования. На АЗС всегда присутствуют легковоспламеняющиеся пары топлива, что создает зоны с повышенным риском взрыва. Классификация этих зон осуществляется в соответствии с главой 7.3 ПУЭ:
- Зона 0: Внутри резервуаров с топливом.
- Зона 1: Непосредственно вокруг открытых технологических проемов, таких как люки резервуаров, места слива топлива, заправочные пистолеты.
- Зона 2: Пространства, где взрывоопасные концентрации могут возникать редко и кратковременно.
Для каждой зоны предъявляются строгие требования к электрооборудованию. Оно должно быть выполнено во взрывозащищенном исполнении, иметь соответствующую маркировку и сертификаты. Это касается не только топливораздаточных колонок, но и светильников, розеток, кабельных вводов, электродвигателей, систем автоматизации. Недопустимо использование обычного электрооборудования во взрывоопасных зонах.
Системы автоматизации и управления
Современная АЗС это высокоавтоматизированный объект. Электроснабжение должно обеспечивать работу:
- Систем управления топливораздаточными колонками.
- Платежных терминалов и кассового оборудования.
- Систем видеонаблюдения и контроля доступа.
- Пожарной и охранной сигнализации.
- Систем контроля уровня топлива в резервуарах.
- Систем автоматического управления освещением, вентиляцией.
Все эти системы требуют стабильного питания и защиты от помех, что учитывается при проектировании распределительных сетей и выборе оборудования.
Молниезащита и заземление
Учитывая наличие легковоспламеняющихся веществ, АЗС относятся к объектам с повышенными требованиями к молниезащите. Система молниезащиты, согласно СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций», должна быть комплексной и включать:
- Внешнюю молниезащиту (молниеотводы, токоотводы, заземлители) для перехвата прямых ударов молнии.
- Внутреннюю молниезащиту (устройства защиты от импульсных перенапряжений, УЗИП) для защиты электрооборудования от вторичных воздействий молнии.
Система заземления должна обеспечивать безопасное отведение токов молнии, защиту от поражения электрическим током и нормальную работу электрооборудования. Она включает в себя основной контур заземления, систему выравнивания потенциалов, а также заземление всего металлического оборудования, в том числе резервуаров и трубопроводов.

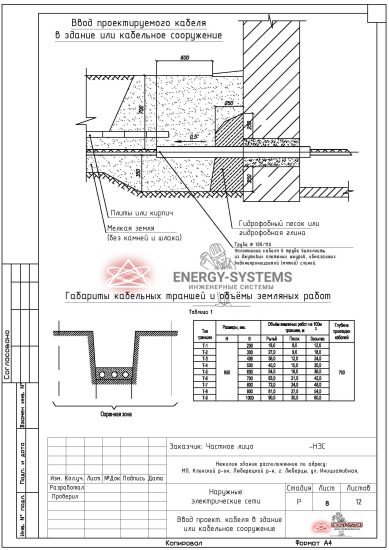

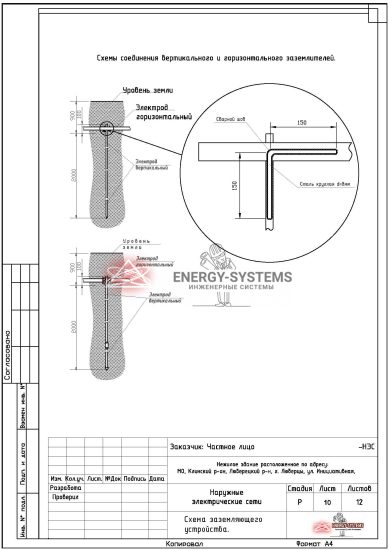

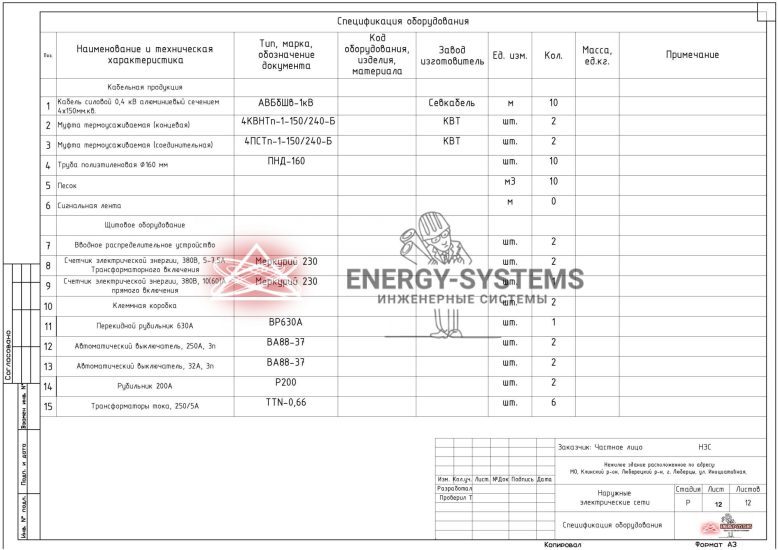

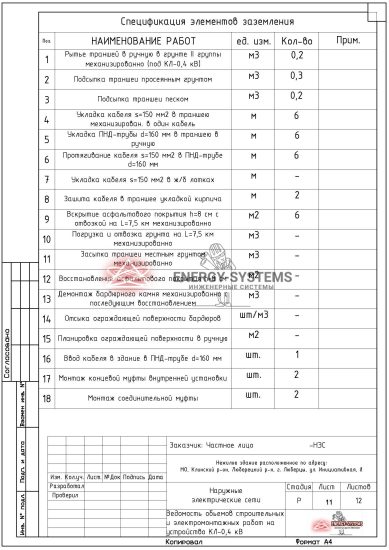

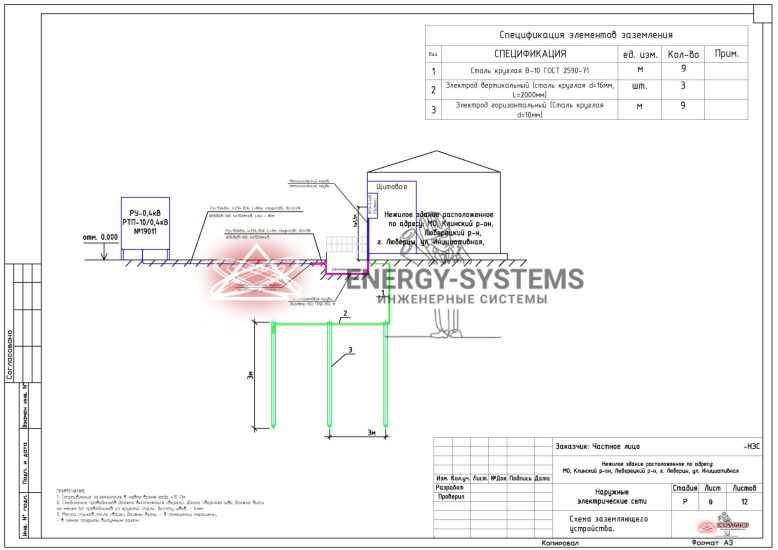

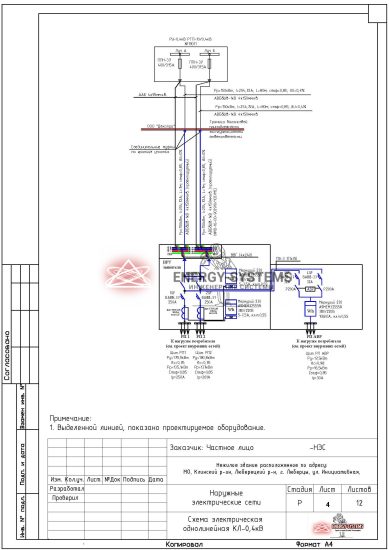

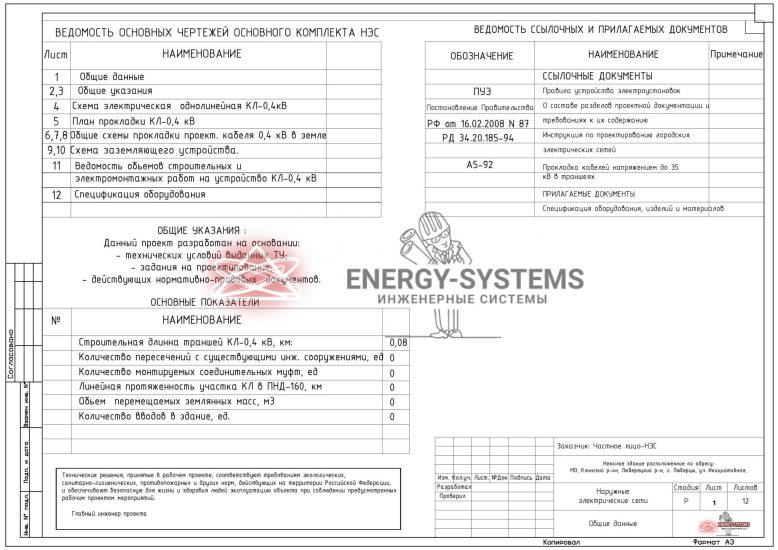

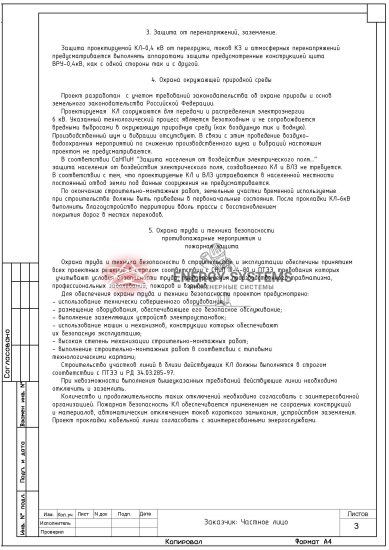

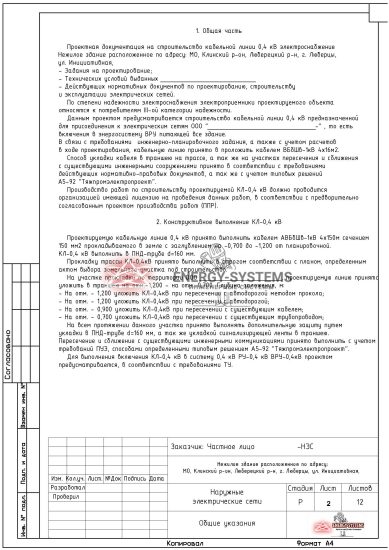

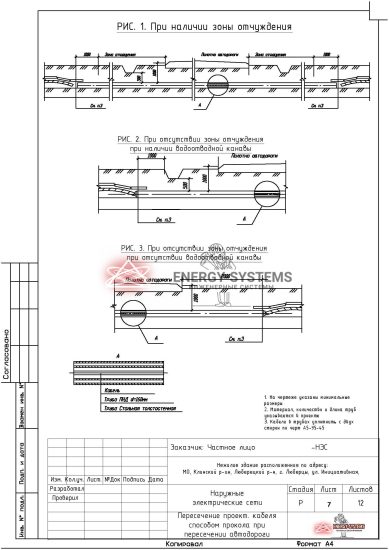

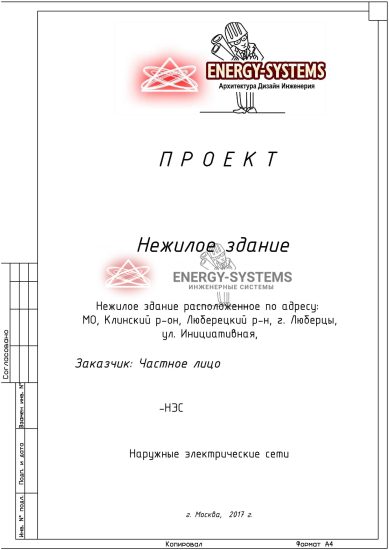

Ниже представлены упрощенные проекты, которые мы можем выложить на сайте. Они дают хорошее представление о том, как будет выглядеть проект, хотя и не являются проектом электроснабжения АЗС напрямую. Данный пример показывает проект наружных электрических сетей кабельной линии 0,4 кВ, что является неотъемлемой частью любого объекта, включая АЗС.
«При проектировании электроснабжения АЗС крайне важно не просто следовать букве нормативов, но и понимать их дух. Особое внимание уделяйте селективности защит. Часто проектировщики забывают о том, что при коротком замыкании на одной колонке не должна отключаться вся станция. Грамотная настройка уставок и выбор характеристик автоматических выключателей это не просто требование, это залог непрерывной работы и минимизации потерь. Проверяйте это на каждом этапе, это сэкономит много времени и нервов в будущем.»
Олег, главный инженер компании Энерджи Системс, стаж работы 12 лет.
Безопасность превыше всего: Защита от аварийных ситуаций
Помимо взрывозащиты, существует ряд других аспектов безопасности, которые должны быть учтены в проекте электроснабжения АЗС.
Противопожарная безопасность
Электроустановки являются потенциальным источником возгорания. Для минимизации рисков предусматриваются:
- Автоматические системы пожаротушения и пожарная сигнализация, интегрированные с системой электроснабжения.
- Системы аварийного отключения электроэнергии, позволяющие обесточить всю АЗС или отдельные ее участки в случае пожара или другой чрезвычайной ситуации. Эти кнопки должны быть легкодоступны и четко обозначены.
- Применение огнестойких кабелей в системах пожарной сигнализации и оповещения, а также для питания оборудования, работа которого критически важна во время пожара (например, систем дымоудаления).
Защита от перенапряжений и коротких замыканий
Эффективная защита электрооборудования и персонала обеспечивается за счет:
- Устройств защитного отключения (УЗО) и дифференциальных автоматических выключателей, которые мгновенно отключают подачу электроэнергии при возникновении токов утечки, предотвращая поражение электрическим током и возгорания.
- Автоматических выключателей с соответствующими характеристиками срабатывания для защиты от перегрузок и коротких замыканий.
- Координации и селективности защит, чтобы при аварии отключался только поврежденный участок, а остальная часть АЗС продолжала функционировать.
Энергоэффективность и экологичность
Современное проектирование электроснабжения АЗС учитывает не только безопасность и надежность, но и вопросы энергоэффективности и минимизации воздействия на окружающую среду. Это становится все более актуальным требованием.
- Светодиодное освещение. Применение энергоэффективных светодиодных светильников для освещения территории, навесов, помещений и рекламных конструкций позволяет значительно сократить потребление электроэнергии и эксплуатационные расходы.
- Оптимизация нагрузок. Грамотное распределение нагрузок, использование конденсаторных установок для компенсации реактивной мощности, применение автоматических систем управления освещением и климатом помогают снизить пиковые нагрузки и общее потребление.
- Использование современных технологий. Внедрение систем мониторинга и диспетчеризации позволяет оперативно отслеживать потребление электроэнергии, выявлять неэффективные участки и принимать меры по их оптимизации.
- Интеграция с альтернативными источниками энергии. В некоторых случаях рассматривается возможность использования солнечных панелей для частичного покрытия собственных нужд АЗС, что снижает зависимость от централизованных сетей и уменьшает углеродный след.
Наши услуги по проектированию электроснабжения АЗС
Проектирование электроснабжения АЗС это сложный, многогранный процесс, который требует не только глубоких технических знаний, но и практического опыта. В компании Энерджи Системс мы гордимся нашей командой высококвалифицированных инженеров, которые обладают всеми необходимыми компетенциями для разработки проектов любой сложности.
Мы предлагаем полный спектр услуг по проектированию инженерных систем, включая электроснабжение, для автозаправочных станций. Наш подход включает в себя:
- Детальный анализ объекта и потребностей заказчика.
- Разработку оптимальных технических решений с учетом всех нормативных требований и пожеланий клиента.
- Подготовку полного комплекта проектной документации, соответствующей всем ГОСТам, СП и ПУЭ.
- Сопровождение проекта на всех этапах, включая согласование в надзорных органах.
Наши специалисты обладают глубокими знаниями и многолетним опытом в проектировании комплексных инженерных систем, включая такие сложные и ответственные объекты, как АЗС. Мы стремимся к тому, чтобы каждый наш проект был образцом надежности, безопасности и экономической эффективности.
Сколько стоит проектирование электроснабжения АЗС?
Стоимость проектирования электроснабжения АЗС это индивидуальный вопрос, который зависит от множества факторов: общей площади объекта, количества и типа топливораздаточных колонок, наличия дополнительных сервисов (магазин, кафе, мойка), сложности инженерных решений, необходимости резервирования и автоматизации. Чтобы получить точную оценку стоимости для вашего проекта, предлагаем воспользоваться нашим онлайн калькулятором. Он поможет вам сориентироваться в предварительных расценках на наши услуги, учитывая основные параметры вашего объекта.
Онлайн расчет стоимости проектирования
Актуальная нормативно-техническая база, используемая при проектировании АЗС
Для обеспечения высокого качества и безопасности проектов электроснабжения АЗС, мы в своей работе руководствуемся следующими ключевыми нормативно техническими документами Российской Федерации:
- Правила устройства электроустановок (ПУЭ), седьмое издание.
- Свод правил СП 253.1325800.2016 «Инженерные системы высотных зданий».
- Свод правил СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно планировочным и конструктивным решениям».
- Свод правил СП 76.13330.2016 «Электротехнические устройства».
- Федеральный закон от 22.07.2008 N 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
- ГОСТ Р 51330.13-99 «Электрооборудование взрывозащищенное. Часть 14. Проектирование, выбор и монтаж электроустановок во взрывоопасных зонах».
- ГОСТ Р 50571.21-2000 «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 706. Проводящие помещения с ограниченной подвижностью».
- ГОСТ Р 50571.3-2009 «Электроустановки низковольтные. Часть 4-41. Защита для обеспечения безопасности. Защита от поражения электрическим током».
- СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций».
- Постановление Правительства РФ от 27.12.2004 N 861 «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, Правил недискриминационного доступа к услугам по оперативно диспетчерскому управлению в электроэнергетике и оказания этих услуг, Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг и Правил технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям».
Заключение
Проектирование электроснабжения АЗС это не просто набор технических чертежей, это создание системы, которая будет обеспечивать бесперебойную работу, абсолютную безопасность и экономическую эффективность объекта на протяжении многих лет. От качества этого проекта зависит очень многое, и поэтому доверять его следует только опытным и ответственным специалистам.
Мы в Энерджи Системс готовы стать вашим надежным партнером в этом процессе. Обращайтесь к нам, и мы разработаем для вашей автозаправочной станции проект электроснабжения, который будет полностью соответствовать всем вашим требованиям, действующим нормам и станет залогом успешной и безопасной эксплуатации.
