Проектирование электроснабжения земельного участка — это не просто чертежи и схемы, это фундамент для комфортной, безопасной и функциональной жизни или работы на вашей территории. 🏗️ От правильности и тщательности этого этапа зависит не только возможность подключения к электросетям, но и долговечность, безопасность эксплуатации всех электроприборов, а также потенциал для будущего развития объекта. В современном мире, где каждый новый дом, производственный цех или даже небольшой дачный участок требует стабильного и достаточного электроснабжения, роль профессионального проектирования становится абсолютно критичной. Недооценка этого процесса может привести к серьезным проблемам: от постоянных перебоев и аварий до штрафов и даже угрозы жизни. ⚡️
Эта статья призвана дать исчерпывающее понимание всех нюансов, связанных с проектированием электроснабжения земельного участка. Мы рассмотрим ключевые этапы, базовые принципы, нормативные требования и практические советы, которые помогут вам избежать типичных ошибок и обеспечить максимальную эффективность вашего проекта. Готовы погрузиться в мир ампер, вольт и киловатт? Тогда поехали! 👇
Ключевые этапы проектирования электроснабжения земельного участка: пошаговое руководство 🗺️
Процесс создания проекта электроснабжения — это сложная цепочка взаимосвязанных действий, каждое из которых требует внимательности и строгого соблюдения норм. Вот основные шаги, которые необходимо пройти:
1. Сбор исходных данных и формирование технического задания (ТЗ) 📝
Первый и, возможно, самый важный шаг – это сбор всей необходимой информации. Без точных исходных данных невозможно создать адекватный и работоспособный проект. Ключевые документы и сведения включают:
- Правоустанавливающие документы на земельный участок: Свидетельство о собственности или выписка из ЕГРН. Это подтверждает ваше право на участок.
- Градостроительный план земельного участка (ГПЗУ): Содержит информацию о разрешенном использовании, границах, зонах ограничений и существующих коммуникациях. 🗺️
- Топографическая съемка участка: Актуальный план с указанием рельефа, существующих зданий, сооружений, деревьев, подземных и надземных коммуникаций. Масштаб, как правило, 1:500. Очень важно для точного размещения трасс кабелей. 🌳
- Технические условия (ТУ) на подключение к электрическим сетям: Этот документ выдается сетевой организацией и определяет максимальную разрешенную мощность, точку присоединения, категорию надежности и другие технические требования. Без ТУ проектирование невозможно! ⚡️
- Перечень предполагаемых электроприемников и их мощность: Детальный список всего оборудования, которое будет потреблять электроэнергию на участке (дом, баня, гараж, насосы, освещение, теплицы и т.д.). Это основа для расчета общей нагрузки. 💡
- Пожелания заказчика: Ваши индивидуальные требования к расположению электроточек, освещению, резервному питанию и другим аспектам. Ваши предпочтения – это часть технического задания. 🗣️
На основе этих данных формируется техническое задание (ТЗ), которое является официальным документом, определяющим объем и содержание проектных работ.
2. Получение технических условий (ТУ) от сетевой организации 🌐
Это отдельный, но критически важный этап. ТУ — это документ, который устанавливает технические требования для вашего подключения к централизованной электросети. Для его получения необходимо подать заявку в соответствующую сетевую организацию (например, "Россети" в большинстве регионов). Заявка должна содержать:
- Паспортные данные заявителя (для физлиц) или реквизиты организации (для юрлиц).
- Правоустанавливающие документы на участок.
- План расположения энергопринимающих устройств (схема участка).
- Расчет запрашиваемой максимальной мощности.
Сетевая организация обязана выдать ТУ в установленные законодательством сроки (обычно до 10-15 рабочих дней). В ТУ будут указаны: точка присоединения, допустимая мощность, требования к прибору учета, классу напряжения и другие важные параметры, которые станут основой для разработки проекта. 🗓️
3. Разработка проектной документации ✍️
После получения ТУ и сбора всех исходных данных начинается самый объемный этап — создание самого проекта. Он включает в себя несколько разделов:
- Общая пояснительная записка: Описание проекта, обоснование принятых решений, ссылки на нормативные документы.
- Схема электроснабжения: Однолинейная схема, показывающая источники питания, основные потребители, распределительные устройства, защитные аппараты. 📊
- План расположения электрооборудования: Чертежи с точным размещением всех элементов электроснабжения на участке и внутри зданий (щиты, розетки, выключатели, светильники). 📍
- Расчеты:
- Расчет электрических нагрузок: Определение суммарной мощности, необходимой для всех потребителей.
- Расчет токов короткого замыкания: Важен для выбора защитных аппаратов.
- Расчет потерь напряжения: Проверка качества электроэнергии в самых удаленных точках.
- Спецификация оборудования и материалов: Подробный список всех необходимых компонентов с указанием их характеристик и количества. 🛒
- Проектирование систем заземления и молниезащиты: Разработка схемы контура заземления и системы молниезащиты в соответствии с ПУЭ и другими нормами. ⚡️🌍
Каждый раздел проекта должен быть выполнен в строгом соответствии с действующими нормами и правилами РФ.
4. Согласование проекта в надзорных органах 🤝
Разработанный проект должен пройти проверку и согласование. Основные инстанции для согласования:
- Сетевая организация: Проверяет соответствие проекта выданным ТУ. Это обязательный этап.
- Ростехнадзор: В некоторых случаях, особенно для объектов повышенной опасности или при подключении больших мощностей, может потребоваться согласование с Ростехнадзором.
- Энергосбытовая компания: Для заключения договора энергоснабжения.
Процесс согласования может занять от нескольких недель до нескольких месяцев, в зависимости от сложности проекта и оперативности ведомств. ⏳
5. Монтаж и пусконаладочные работы 🛠️
После согласования проекта можно приступать к его реализации. Монтажные работы должны выполняться квалифицированными специалистами в строгом соответствии с проектной документацией. После завершения монтажа проводятся пусконаладочные работы и электроизмерения (сопротивление изоляции, контура заземления и т.д.) для подтверждения безопасности и работоспособности системы. Результаты оформляются протоколами испытаний. 🧪
Основные принципы и требования к проектированию электроснабжения 🛡️
Качественный проект электроснабжения базируется на нескольких фундаментальных принципах, которые обеспечивают его эффективность и безопасность на долгие годы.
1. Безопасность превыше всего 🚨
Это не просто лозунг, а краеугольный камень любого электротехнического проекта. Все решения должны быть направлены на минимизацию рисков поражения электрическим током, возникновения пожаров и аварий. Это достигается за счет:
- Применения устройств защитного отключения (УЗО) и автоматических выключателей, соответствующих нагрузкам и токам короткого замыкания.
- Надежного заземления и уравнивания потенциалов всех металлических частей электроустановок.
- Правильного выбора сечения кабелей и проводов для предотвращения перегрева.
- Изоляции токоведущих частей и использования кабелей с негорючей оболочкой (например, ВВГнг-LS).
- Соблюдения безопасных расстояний и зон прокладки.
Все эти требования закреплены в Правилах устройства электроустановок (ПУЭ) и других нормативных документах.
2. Надежность и стабильность работы 🔄
Электроснабжение должно быть бесперебойным и стабильным. Это особенно важно для объектов, где даже кратковременное отключение может привести к значительным потерям или неудобствам (например, системы отопления, водоснабжения, охранные системы). Надежность обеспечивается:
- Использованием качественного и сертифицированного оборудования.
- Оптимальным распределением нагрузок по фазам и группам.
- Предусмотрением резервных схем питания (например, от генератора или ИБП) для критически важных потребителей.
- Запасом по мощности и пропускной способности кабельных линий.
«При проектировании внешних сетей крайне важно уделять внимание не только номинальной мощности, но и потенциальному падению напряжения на длинных участках. Не забудьте заложить запас по сечению кабеля, чтобы избежать проблем с качеством электроэнергии в будущем. Помните, что экономия на начальном этапе часто оборачивается куда большими затратами при эксплуатации," – *отмечает Сергей, главный инженер компании Энерджи Системс, со стажем работы 15 лет.*
3. Энергоэффективность и экономичность 💰
Современное проектирование должно учитывать аспекты энергоэффективности. Это не только снижает эксплуатационные расходы, но и способствует бережному отношению к окружающей среде. Пути достижения:
- Выбор энергоэффективных приборов и систем освещения (LED).
- Оптимизация схем коммутации и управления электроэнергией.
- Применение систем автоматического управления освещением и климатом.
- Правильный расчет и выбор сечений кабелей для минимизации потерь энергии на нагрев.
4. Перспектива развития и масштабируемость 📈
Планируя электроснабжение, важно заглядывать в будущее. Потребности могут измениться: появится новый пристрой, увеличится количество бытовой техники, будет установлено дополнительное оборудование. Проект должен предусматривать возможность увеличения мощности или расширения системы без кардинальной переделки. Это включает:
- Запас по мощности в распределительных щитах.
- Прокладку дополнительных кабельных каналов или закладных труб.
- Модульность и гибкость системы.

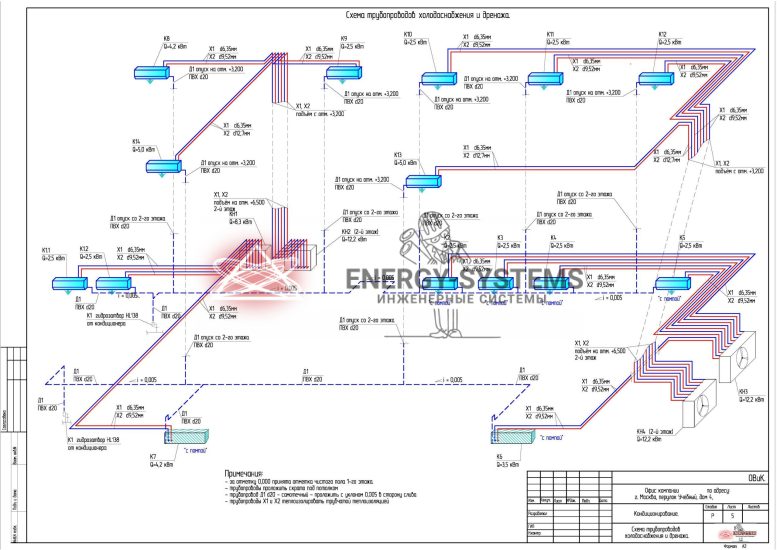

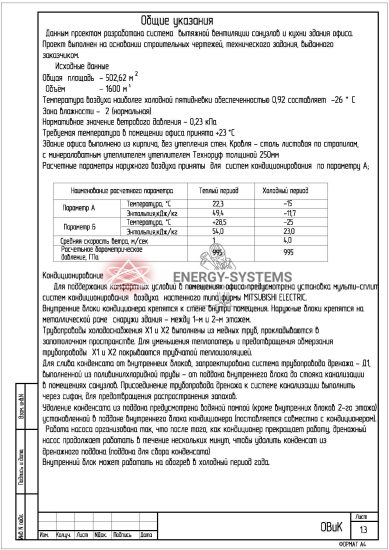

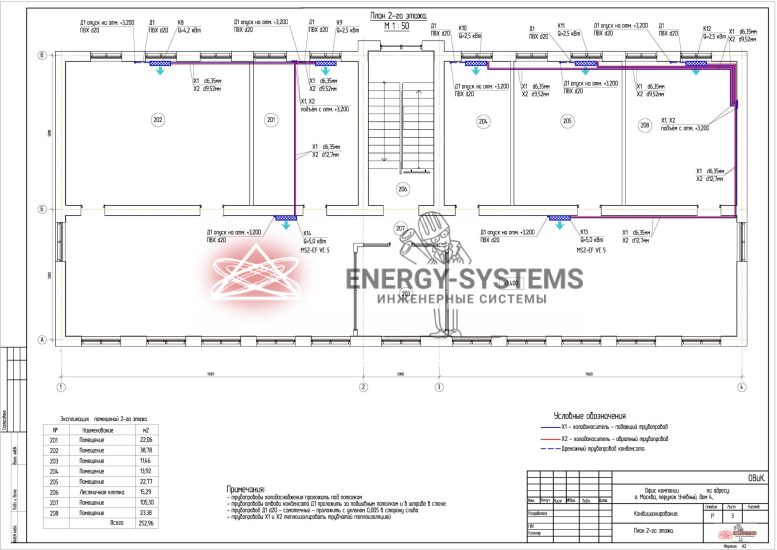

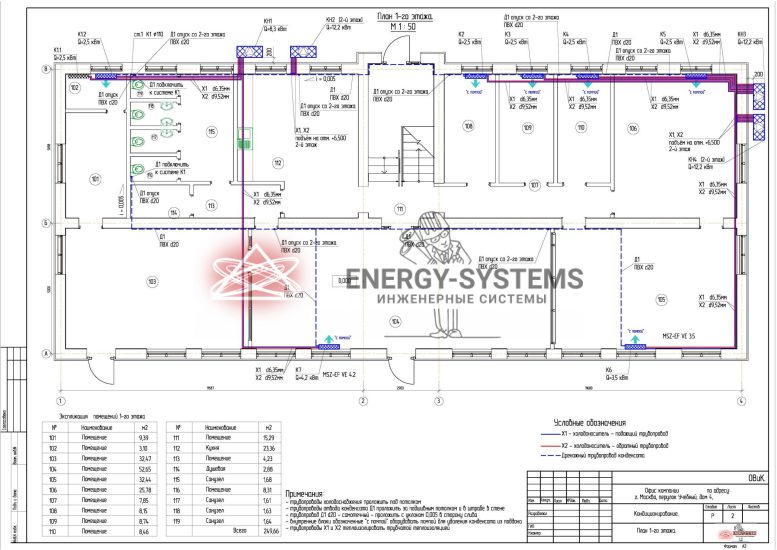

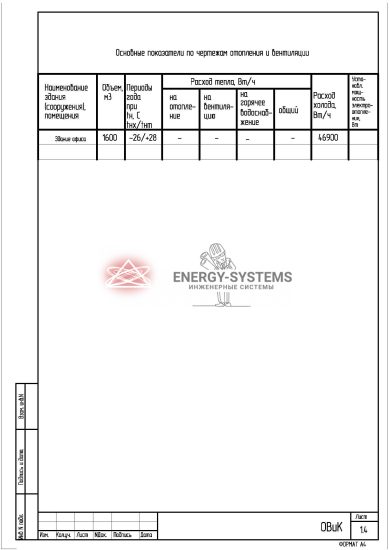

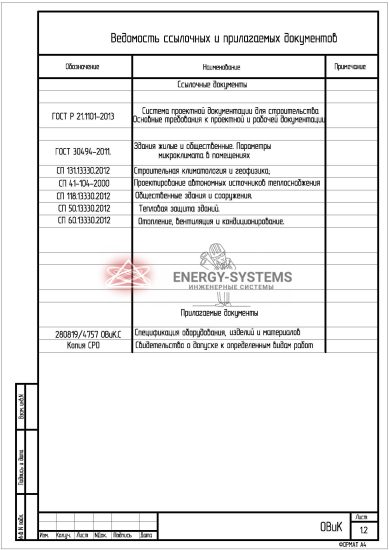

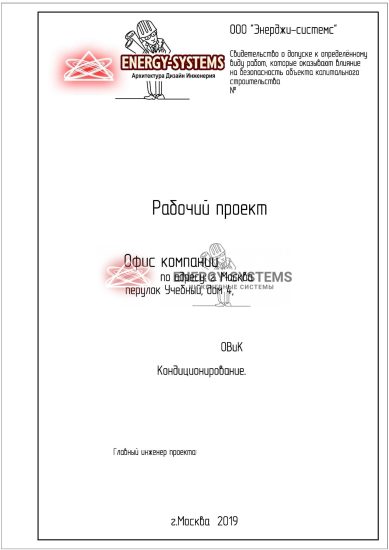

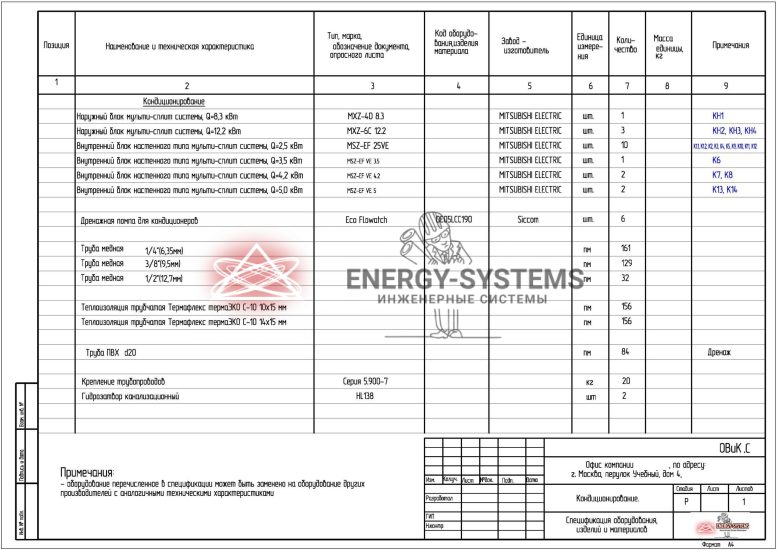

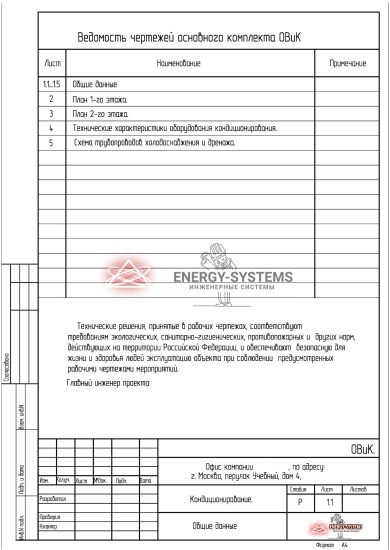

Чтобы лучше понять, как выглядит результат работы инженеров-проектировщиков, даже если это не напрямую проект электроснабжения, а, например, система кондиционирования, которая является неотъемлемой частью любого современного объекта на участке, мы предлагаем ознакомиться с упрощенными проектами. Они дают наглядное представление о детализации и подходе. Ниже представлен один из таких упрощенных проектов, который мы можем выложить на сайте, но он отлично демонстрирует наш уровень проработки.
Технические аспекты и расчеты в проектировании электроснабжения 📊
Проектирование — это прежде всего точные расчеты и обоснованные технические решения. Давайте рассмотрим основные из них.
1. Расчет электрических нагрузок ⚡️
Это основа всего проекта. Цель — определить максимально возможную суммарную мощность, которую могут потреблять все электроприемники на участке. Расчет производится с учетом коэффициента спроса (одновременности) и коэффициента использования, так как не все приборы работают одновременно на полную мощность. Например, для жилых домов коэффициенты могут быть ниже, чем для производственных объектов. Правильный расчет нагрузки позволяет:
- Определить необходимую мощность для получения ТУ.
- Выбрать оптимальное сечение кабелей.
- Подобрать номиналы защитных аппаратов.
- Спроектировать распределительные щиты.
Примерный подход к расчету: суммируются мощности всех приборов, затем применяется коэффициент одновременности (например, 0.6-0.8 для бытовых потребителей). Важно также учесть перспективное увеличение нагрузки.
2. Выбор кабелей и проводов 📏
Выбор кабеля — это компромисс между стоимостью, безопасностью и техническими характеристиками. Основные критерии:
- Допустимый длительный ток: Кабель должен выдерживать максимальную рабочую нагрузку без перегрева.
- Потери напряжения: Для длинных линий необходимо учитывать падение напряжения, чтобы оно не превышало допустимых значений (обычно не более 5% от номинального). Большее сечение кабеля снижает потери.
- Ток короткого замыкания: Кабель должен выдерживать термические и динамические нагрузки при КЗ до срабатывания защитного аппарата.
- Условия прокладки: Открыто, в земле, в трубах, в лотках – каждый способ накладывает свои ограничения и требует определенных типов кабелей (например, бронированные кабели для прокладки в земле, ВВГнг-LS для помещений с повышенными требованиями к пожарной безопасности).
- Материал жил: Медь или алюминий. Медные кабели дороже, но обладают лучшей проводимостью и механической прочностью.
3. Защитные аппараты и устройства ⚙️
К ним относятся автоматические выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы (АВДТ), реле напряжения, предохранители. Их задача — защищать электроустановку и людей от перегрузок, коротких замыканий и утечек тока.
- Автоматические выключатели: Защищают от перегрузок и коротких замыканий. Номинал выбирается исходя из максимального тока защищаемой линии, но не превышая допустимого тока для кабеля.
- УЗО: Защищают человека от поражения электрическим током при прямом или косвенном прикосновении к токоведущим частям, а также от пожаров, вызванных утечками тока.
- Дифференциальные автоматы: Сочетают функции автоматического выключателя и УЗО.
- Реле напряжения: Защищают оборудование от скачков напряжения в сети.
Важно обеспечить селективность срабатывания защитных аппаратов, чтобы при аварии отключалась только поврежденная часть сети, а не вся система.
4. Системы заземления и молниезащиты 🌐
Это неотъемлемые части безопасного электроснабжения.
- Заземление: Создание электрического соединения металлических частей электроустановки, которые в нормальном режиме не находятся под напряжением, с землей. Цель — обеспечить безопасность при пробое изоляции и снизить риск поражения током. Контур заземления проектируется в соответствии с требованиями ПУЭ (например, сопротивление заземляющего устройства не должно превышать 4 Ом для электроустановок до 1 кВ).
- Молниезащита: Система для защиты зданий и сооружений от прямых ударов молнии и вторичных воздействий (наведенных напряжений). Включает в себя молниеприемники (стержни, сетки), токоотводы и заземляющие устройства. Проектируется согласно ГОСТ Р МЭК 62305 и РД 34.21.122-87.
Стоимость проектирования электроснабжения земельного участка: что влияет на цену? 💰
Стоимость разработки проекта электроснабжения может значительно варьироваться. Это не фиксированная сумма, а результат оценки множества факторов. Понимание этих факторов поможет вам лучше ориентироваться в предложениях и планировать бюджет.
Основные факторы, влияющие на стоимость:
- Мощность подключения (кВт): Чем выше запрашиваемая мощность, тем сложнее расчеты, большее сечение кабелей, более мощные защитные аппараты и, соответственно, выше стоимость проектирования.
- Площадь и характер участка: Для небольшого участка под жилой дом и для крупного промышленного объекта с несколькими зданиями и сложной инфраструктурой объем работ будет совершенно разным.
- Количество и тип зданий на участке: Одно строение или несколько (дом, баня, гараж, беседка, теплица) — каждый объект требует отдельной проработки внутренней и внешней разводки.
- Категория надежности электроснабжения:
- III категория: Допускаются перерывы в электроснабжении на время ремонта (например, дачные дома).
- II категория: Допускаются перерывы на время, необходимое для включения резервного питания (например, жилые дома с электроотоплением, небольшие производства).
- I категория: Не допускаются перерывы (например, больницы, крупные промышленные объекты). Требует более сложных схем с автоматическим вводом резерва (АВР).
Чем выше категория, тем сложнее и дороже проект.
- Сложность рельефа и условия прокладки кабелей: Наличие водоемов, оврагов, существующих коммуникаций может усложнить трассировку и потребовать нестандартных решений.
- Наличие дополнительных систем: Системы умного дома, видеонаблюдения, ландшафтного освещения, резервного питания от генератора, солнечных батарей — все это увеличивает объем проектирования.
- Сроки выполнения: Срочные проекты обычно стоят дороже.
- Необходимость согласования: Объем и сложность согласований в различных инстанциях также влияют на итоговую стоимость.
Примерные диапазоны цен (для ориентира, точная стоимость определяется индивидуально):
| Тип объекта / Мощность | Примерная стоимость проектирования |
|---|---|
| Небольшой дачный участок (до 15 кВт, одно строение) | от 25 000 до 40 000 рублей |
| Индивидуальный жилой дом (15-50 кВт, несколько строений) | от 50 000 до 120 000 рублей |
| Коттеджный поселок / Небольшой коммерческий объект (50-150 кВт) | от 150 000 до 300 000 рублей |
| Крупный промышленный или сложный объект (свыше 150 кВт) | от 350 000 рублей и выше |
Эти цифры являются лишь ориентировочными. Для получения точного коммерческого предложения всегда требуется детальное изучение исходных данных и технического задания. 💼
Нормативно-правовая база проектирования электроснабжения в РФ 📚
Проектирование электроснабжения в России строго регламентируется множеством нормативных документов. Их знание и неукоснительное соблюдение является залогом безопасности, надежности и законности вашего проекта. Ниже представлен список наиболее актуальных и часто используемых документов:
- Правила устройства электроустановок (ПУЭ), 7-е издание: Это основной документ, устанавливающий требования к устройству, монтажу и эксплуатации электроустановок. Содержит нормы по выбору оборудования, прокладке кабелей, заземлению, защитным мерам и многому другому. 📖
- СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа": Актуализированный свод правил, детализирующий требования к электроустановкам в гражданском строительстве, включая жилые дома и общественные здания на участке. 🏡🏢
- ГОСТ Р 50571 (серия стандартов): Серия государственных стандартов, гармонизированных с международными стандартами МЭК, регламентирующих электроустановки зданий. Например, ГОСТ Р 50571.5.52-2011 "Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки".
- Постановление Правительства РФ №861 от 27.12.2004 "Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, Правил недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг, Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг и Правил технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям": Ключевой документ, регламентирующий процедуру технологического присоединения к электрическим сетям. 📜
- Федеральный закон от 23.11.2009 N 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации": Определяет основные принципы и направления государственной политики в области энергосбережения и повышения энергоэффективности, что косвенно влияет на требования к проектированию. ♻️
- СНиП 3.05.06-85 "Электротехнические устройства": Старый, но все еще действующий СНиП, регулирующий производство и приемку электромонтажных работ. 🛠️
- Постановление Правительства РФ от 13 февраля 2006 г. N 83 "Об утверждении Правил определения и предоставления технических условий подключения объекта капитального строительства к сетям инженерно-технического обеспечения и Правил подключения объекта капитального строительства к сетям инженерно-технического обеспечения": Регламентирует порядок получения технических условий на подключение, в том числе и к электрическим сетям.
- ГОСТ 12.1.004-91 "ССБТ. Пожарная безопасность. Общие требования": Определяет общие требования к обеспечению пожарной безопасности, что имеет прямое отношение к выбору электрооборудования и прокладке кабелей. 🔥
- РД 34.21.122-87 "Инструкция по устройству молниезащиты зданий и сооружений": Нормативный документ, регламентирующий проектирование систем молниезащиты.
Этот перечень не является исчерпывающим, но охватывает основные документы, на которые должен опираться любой профессиональный проектировщик электроснабжения. Игнорирование этих норм чревато серьезными последствиями.
Заключение: Ваш надежный партнер в мире электроснабжения ✨
Проектирование электроснабжения земельного участка — это сложная, но абсолютно необходимая инвестиция в будущее. От качества этого этапа зависит не только функциональность и комфорт, но и, что самое главное, безопасность людей и имущества. Доверяя этот процесс профессионалам, вы обеспечиваете себе спокойствие и уверенность в завтрашнем дне. 🤝
Мы, команда Энерджи Системс, специализируемся на комплексном проектировании инженерных систем, включая электроснабжение любой сложности. Наши специалисты обладают глубокими знаниями и многолетним опытом, чтобы воплотить в жизнь даже самые амбициозные проекты, строго соблюдая все нормы и стандарты. В разделе "Контакты" вы всегда найдете актуальную информацию о том, как с нами связаться и начать сотрудничество. 📞
Чуть ниже вы найдете базовые расценки на проектирование основных инженерных систем. Это отличная отправная точка для понимания бюджета вашего проекта, позволяющая быстро оценить инвестиции в надежное и эффективное решение. Помните, что точный расчет всегда индивидуален и учитывает все особенности вашего объекта. 👇
