В современном мире, где каждая постройка, будь то жилой дом, офисное здание или промышленный комплекс, является частью сложной инфраструктуры, надежное и эффективное функционирование инженерных систем становится критически важным. 🌍 Сердцем этой инфраструктуры, безусловно, являются наружные сети – артерии, по которым течет жизненно важная энергия и информация. Проектирование таких систем – это не просто чертежи, это искусство и наука, требующие глубоких знаний, опыта и строгого соблюдения нормативов. 🛠️ От правильного подхода к этому этапу зависит не только бесперебойная работа объектов, но и безопасность людей, а также экономическая эффективность на протяжении всего срока службы.
Наружные сети электроснабжения: Основы и этапы проектирования ⚡️
Наружные сети электроснабжения – это комплекс инженерных сооружений, предназначенных для передачи и распределения электрической энергии от источника до конечного потребителя. Они включают в себя линии электропередачи (воздушные и кабельные), трансформаторные подстанции, распределительные пункты и другие элементы. 🔌 Правильное проектирование этих сетей обеспечивает стабильность напряжения, минимизацию потерь, защиту от перегрузок и коротких замыканий, а также безопасность эксплуатации. 🛡️
Что такое наружные сети электроснабжения? 💡
По сути, это все, что находится за пределами здания и связано с подачей электричества. Это могут быть:
- Воздушные линии электропередачи (ВЛ): Использование опор и проводов для передачи энергии по воздуху. Часто применяются в малоэтажной застройке или на больших расстояниях. 🏞️
- Кабельные линии электропередачи (КЛ): Прокладка кабелей в земле, в кабельных каналах или по эстакадам. Предпочтительны в городской черте, где важна эстетика и безопасность. 🏙️
- Трансформаторные подстанции (ТП/КТП): Устройства, преобразующие напряжение для дальнейшего распределения. Например, с 6-10 кВ до 0,4 кВ для конечных потребителей. 🔋
- Распределительные пункты (РП): Узлы для распределения электроэнергии по нескольким направлениям. 🚦
Каждый из этих элементов требует детального анализа и расчета при проектировании, учитывая как технические, так и экономические факторы. 💰
Ключевые этапы проектирования 🛠️
Процесс проектирования наружных сетей электроснабжения – это многоступенчатый путь, каждый шаг которого критически важен для конечного результата. 🪜
- Сбор исходных данных: 📝Начинается все с получения полной информации об объекте и условиях его функционирования. Это включает:
- Техническое задание (ТЗ) от заказчика, где прописываются требуемая мощность, категория надежности электроснабжения, особые условия. 📑
- Генеральный план участка с указанием существующих и проектируемых строений, дорог, инженерных коммуникаций. 🗺️
- Топографическая съемка местности с отметками высот и рельефа. 🏞️
- Отчеты по инженерно-геологическим и геодезическим изысканиям для оценки характеристик грунта. ⛏️
- Сведения о существующих сетях электроснабжения и возможностях подключения. 🌐
- Получение технических условий (ТУ): 📄Это один из самых ответственных этапов. ТУ выдаются сетевой организацией (например, ПАО «Россети» или АО «Мосэнергосбыт») и содержат требования к подключению объекта к электрическим сетям. В них указываются:
- Точка присоединения.📍
- Максимальная разрешенная мощность. 💪
- Уровень напряжения (например, 0,4 кВ, 6 кВ, 10 кВ). ⚡️
- Требования к организации учета электроэнергии. 📊
- Требования к выполнению защитных мероприятий и релейной защиты. 🚨
- Сроки выполнения работ. 🗓️
- Разработка концепции и трассировки: 🗺️На этом этапе выбирается оптимальный вариант прокладки линий электропередачи. Учитываются:
- Экономическая целесообразность (минимизация длины трассы, объемов земляных работ). 💸
- Градостроительные ограничения и планы развития территории. 🌆
- Наличие других коммуникаций (газопроводы, водопроводы, теплотрассы), пересечения с которыми требуют особых решений. 🚧
- Охранные зоны существующих и проектируемых линий электропередачи (согласно ПУЭ). 📏
- Возможность расширения сети в будущем. 📈
- Расчеты и выбор оборудования: 📊Это сердце технической части проекта. Выполняются следующие расчеты:
- Расчет электрических нагрузок (ПУЭ, глава 1.3) для определения необходимой мощности и выбора сечения кабелей/проводов. 📈
- Расчет потерь напряжения в линиях для обеспечения качества электроэнергии у потребителя. 📉
- Расчет токов короткого замыкания для выбора защитных аппаратов (автоматических выключателей, предохранителей) и обеспечения их селективности. 💥
- Расчет систем заземления и молниезащиты (ПУЭ, глава 1.7, СП 256.1325800.2016) для обеспечения безопасности. ⚡️
На основе расчетов подбирается оборудование: трансформаторы, коммутационные аппараты, кабели, опоры, изоляторы, устройства релейной защиты и автоматики. Выбор осуществляется с учетом требований надежности, долговечности и стоимости. ✅
- Оформление проектной документации: 📚Результатом всех работ является полный комплект проектной и рабочей документации, который соответствует требованиям Постановления Правительства РФ № 87 и другим нормативам. Он включает:
- Пояснительную записку. 📄
- Однолинейные схемы электроснабжения. 📊
- Планы трасс кабельных линий или расположения опор ВЛ. 🗺️
- Принципиальные схемы ТП и РП. 💡
- Спецификации оборудования и материалов. 🛒
- Сметную документацию. 💰
- Разделы по охране окружающей среды и пожарной безопасности. 🌳🔥
Проектирование слаботочных систем: Информационная артерия современности 📡
Слаботочные системы – это нервная система любого современного объекта. Они несут информацию, обеспечивают связь, безопасность и комфорт. 🌐 В отличие от силовых сетей, работающих с высоким напряжением и током, слаботочные системы оперируют малыми токами и напряжениями, но их роль в повседневной жизни и бизнесе не менее важна. 🧑💻
Что включают слаботочные системы? 🌐
Спектр слаботочных систем очень широк и постоянно расширяется с развитием технологий. Вот основные из них:
- Системы связи: 📞💻
- Телефония: Традиционная и IP-телефония. ☎️
- Компьютерные сети (ЛВС): Локальные вычислительные сети, обеспечивающие передачу данных и доступ в интернет. 🌐
- Волоконно-оптические линии связи (ВОЛС): Для высокоскоростной передачи данных на большие расстояния. ✨
- Беспроводные сети (Wi-Fi): Зоны покрытия и роуминг. 📶
- Системы коллективного приема телевидения (СКПТ) и радиовещания. 📺📻
- Системы безопасности: 🚨👁️
- Системы охранной сигнализации (СОС): Датчики движения, разбития стекла, открытия дверей. 🚪
- Системы контроля и управления доступом (СКУД): Турникеты, электронные замки, считыватели карт/биометрии. 🔑
- Системы видеонаблюдения (СВН): Аналоговые, IP-камеры, видеорегистраторы, системы хранения данных. 🎥
- Пожарная сигнализация и оповещение: 🔔🔥
- Автоматическая пожарная сигнализация (АПС): Дымовые, тепловые, ручные извещатели. 💨🌡️
- Системы оповещения и управления эвакуацией людей при пожаре (СОУЭ): Звуковые и световые оповещатели, табло "Выход". 📢➡️
Эти системы регламентируются Федеральным законом № 123-ФЗ и соответствующими сводами правил (СП 3.13130.2009, СП 5.13130.2009).
- Домофония и автоматизация: 🚪🤖
- Видео- и аудиодомофоны. 🗣️👀
- Системы "Умный дом" или "Умное здание": Управление освещением, климатом, шторами, мультимедиа. 💡🌡️🎶
Особенности проектирования слаботочных сетей 🔍
Проектирование слаботочных систем требует особого внимания к деталям и понимания специфики передачи информации. 🧠
- Интеграция и совместимость: 🤝Современные объекты часто требуют, чтобы различные слаботочные системы работали как единое целое. Например, СКУД может быть интегрирована с системой видеонаблюдения для записи событий прохода, а пожарная сигнализация – с СКУД для автоматического разблокирования дверей при пожаре. 🔗 Проектировщик должен обеспечить бесшовную интеграцию и совместимость оборудования от разных производителей. 🔄
- Масштабируемость и защита данных: 📈🔒Система должна быть спроектирована с учетом возможного расширения в будущем без полной перестройки. 🚀 Важным аспектом является также обеспечение безопасности передаваемой информации – защита от несанкционированного доступа и кибератак. 🕵️♀️
- Выбор кабельной инфраструктуры: 🧵Основа любой слаботочной системы – это кабельная инфраструктура. Выбор типа кабеля (витая пара UTP/FTP, коаксиальный, оптический), его категории (Cat5e, Cat6, Cat7), а также способа прокладки (в лотках, трубах, земле) критически важен. 📏 Необходимо учитывать:
- Расстояния передачи данных. 🛣️
- Скорость передачи данных. 💨
- Уровень электромагнитных помех от силовых кабелей и другого оборудования (ПУЭ, глава 2.1). ⚡️
- Требования пожарной безопасности (кабели с индексом "нг-LS", "нг-HF"). 🔥
Правильная трассировка кабельных трасс и соблюдение минимальных радиусов изгиба кабелей обеспечивают долговечность и надежность системы. 📐
Нормативно-правовая база: Залог надежности и безопасности 📜
Проектирование наружных сетей электроснабжения и слаботочных систем в Российской Федерации строго регламентируется многочисленными нормативно-правовыми актами. Соблюдение этих документов является обязательным условием для получения разрешений на строительство и эксплуатацию, а также гарантией безопасности и надежности будущих систем. ⚖️
Вот основные документы, на которые опирается каждый инженер-проектировщик: 📚
- Правила устройства электроустановок (ПУЭ) – основной документ, содержащий требования к устройству электроустановок. Особое внимание уделяется главам:
- Глава 1.1 "Общие правила".
- Глава 1.2 "Электроснабжение и электрические сети".
- Глава 1.3 "Выбор проводников по нагреву, экономической плотности тока и по условиям короны".
- Глава 1.7 "Заземление и защитные меры электробезопасности. Уравнивание потенциалов".
- Глава 2.1 "Электропроводки".
- Глава 2.3 "Кабельные линии напряжением до 220 кВ".
- Глава 4.2 "Распределительные устройства и подстанции напряжением выше 1 кВ".
- Глава 6.1 "Электрическое освещение".
- Своды правил (СП):
- СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа".
- СП 52.13330.2016 "Естественное и искусственное освещение" (актуализированная редакция СНиП 23-05-95*).
- СП 112.13330.2011 "Пожарная безопасность зданий и сооружений" (актуализированная редакция СНиП 21-01-97*).
- СП 3.13130.2009 "Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности".
- СП 5.13130.2009 "Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования".
- СП 6.13130.2020 "Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности".
- СП 76.13330.2016 "Электротехнические устройства" (актуализированная редакция СНиП 3.05.06-85).
- СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий".
- ГОСТы (Государственные стандарты):
- ГОСТ Р 50571 (серия стандартов) "Электроустановки низковольтные".
- ГОСТ Р 53315-2009 "Кабельные изделия. Требования пожарной безопасности. Методы испытаний".
- ГОСТ Р 53280.3-2009 "Установки пожаротушения автоматические. Общие технические требования. Методы испытаний. Часть 3. Установки порошкового пожаротушения".
- ГОСТ Р 56553-2015 "Системы структурированных кабельных сетей. Общие положения".
- Федеральные законы:
- Федеральный закон от 23.11.2009 № 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности".
- Федеральный закон от 22.07.2008 № 123-ФЗ "Технический регламент о требованиях пожарной безопасности".
- Федеральный закон от 27.07.2006 № 152-ФЗ "О персональных данных" (актуален для систем видеонаблюдения и СКУД).
- Постановления Правительства РФ:
- Постановление Правительства РФ от 13.02.2006 № 83 "Об утверждении Правил определения и предоставления технических условий подключения объекта капитального строительства к сетям инженерно-технического обеспечения".
- Постановление Правительства РФ от 27.12.2004 № 861 "Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, Правил недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг, Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг и Правил технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям".
- Постановление Правительства РФ от 16.02.2008 № 87 "О составе разделов проектной документации и требованиях к их содержанию".
Это лишь часть обширной нормативной базы. Каждый проект уникален, и требует индивидуального подхода к выбору и применению соответствующих документов. 🧐

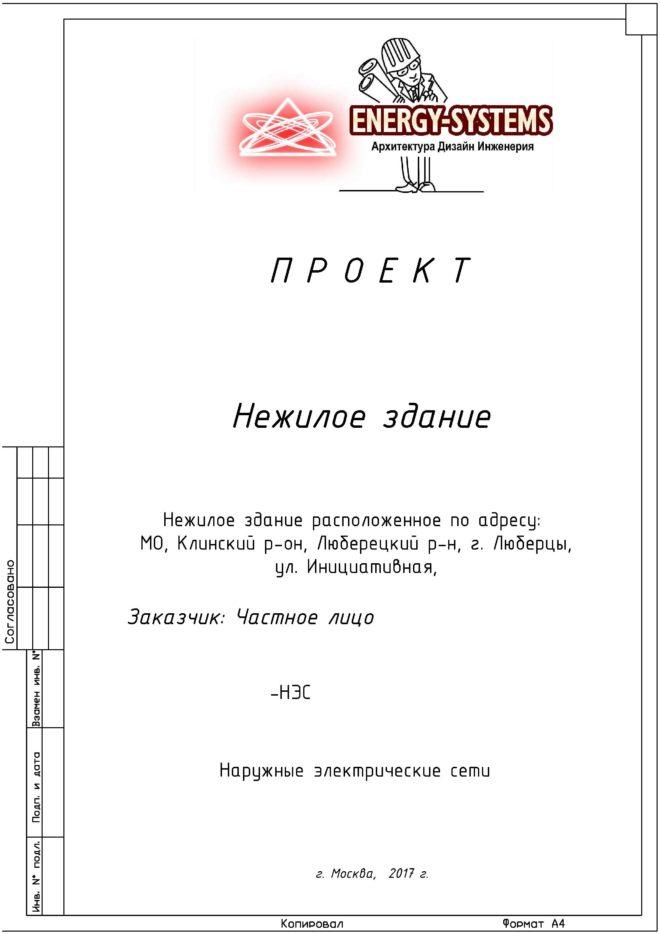

Практический пример: Проект наружных сетей КЛ-0,4 кВ 🚧
Для лучшего понимания того, как выглядит результат нашей работы, предлагаем ознакомиться с небольшим проектом. Этот пример, хотя и является демонстрационным, дает хорошее представление о том, как будет выглядеть рабочий проект, выполненный нашими специалистами. Он включает в себя ключевые элементы, необходимые для реализации наружных электрических сетей кабельной линии 0,4 кВ. 🖼️
Важный технический совет от эксперта 👨💻
"При проектировании наружных кабельных линий 0,4 кВ, особенно в условиях плотной городской застройки или на промышленных объектах, крайне важно уделять особое внимание выбору трассы и способу прокладки кабелей. Всегда закладывайте достаточный запас по сечению кабеля, исходя не только из расчетных токов, но и из перспективного увеличения нагрузки, а также допустимых потерь напряжения. Не забывайте о необходимости применения кабелей с низким дымовыделением и безгалогенных в зонах с повышенными требованиями к пожарной безопасности. И, конечно, строго соблюдайте минимальные допустимые расстояния до других коммуникаций, определенные ПУЭ и соответствующими СП, чтобы избежать взаимных помех и обеспечить возможность обслуживания. Это не просто норматив, это залог долговечности и безопасности системы."
— Сергей, главный инженер компании Энерджи Системс, стаж работы 15 лет. ✨
Экономические аспекты и оптимизация затрат 💰
Стоимость проектирования и реализации наружных сетей – значительная часть общего бюджета любого строительного проекта. 💸 Понимание факторов, влияющих на цену, и знание способов оптимизации затрат без ущерба качеству и безопасности – ключевые навыки для заказчика и проектировщика. 🤝
Факторы, влияющие на стоимость проекта 💸
Цена проектирования и монтажа наружных сетей формируется из множества составляющих:
- Сложность объекта: Чем сложнее топография, больше количество пересечений с другими коммуникациями, выше требования к категории надежности электроснабжения, тем выше стоимость. ⛰️
- Протяженность сетей: Логично, что чем длиннее кабельные или воздушные линии, тем больше материалов и трудозатрат потребуется. 📏
- Требуемая мощность: Высокие мощности требуют более дорогих кабелей большого сечения, мощных трансформаторов и коммутационного оборудования. 💪
- Тип прокладки: Кабельные линии в земле обычно дороже воздушных из-за земляных работ, но в условиях города часто безальтернативны. 🚧
- Состав слаботочных систем: Чем больше систем (видеонаблюдение, СКУД, СКС, АПС) и чем выше их функционал, тем сложнее и дороже проект. 🌐
- Сроки выполнения: Срочные проекты могут требовать дополнительных ресурсов, что увеличивает стоимость. ⏳
- Индивидуальные требования: Нестандартные решения, специфическое оборудование, особые условия эксплуатации. ⚙️
Пути оптимизации 💡
Эффективное проектирование позволяет не только создать надежную систему, но и снизить общие затраты:
- Оптимальная трассировка: Тщательный выбор маршрута прокладки линий позволяет сократить их длину, минимизировать количество пересечений и сложных участков. 🗺️
- Комплексный подход: Проектирование силовых и слаботочных сетей одним подрядчиком позволяет рационализировать использование кабельных каналов и лотков, избежать дублирования работ. 🔗
- Выбор оборудования: Подбор оптимального по соотношению цена-качество оборудования, соответствующего всем требованиям, но без избыточного функционала. 🛒
- Энергоэффективные решения: Использование энергосберегающего оборудования и технологий (например, светодиодного освещения, интеллектуальных систем управления) снижает эксплуатационные расходы в долгосрочной перспективе. 💡🌱
- Тщательное технико-экономическое обоснование: Анализ нескольких вариантов решений на этапе предпроектных работ позволяет выбрать наиболее выгодный. 📊
Инновации и будущее в проектировании сетей 🚀
Мир технологий не стоит на месте, и проектирование инженерных систем постоянно развивается. Новые подходы и инструменты позволяют создавать более эффективные, безопасные и интеллектуальные сети. 🌐
BIM-технологии 🌐
Технологии информационного моделирования зданий (BIM) произвели революцию в проектировании. Вместо плоских чертежей создается трехмерная цифровая модель объекта, содержащая всю информацию об элементах. 💻 Это позволяет:
- Визуализировать проект до начала строительства. 👀
- Обнаруживать коллизии (пересечения) между различными инженерными системами (электричество, вентиляция, водопровод) на ранних этапах, что экономит время и деньги. 🚫💥
- Оптимизировать трассировку и расположение оборудования. 📐
- Автоматически генерировать спецификации и ведомости объемов работ. 📊
- Управлять жизненным циклом объекта от проектирования до эксплуатации и демонтажа. 🔄
Умные сети (Smart Grid) 🧠
Концепция Smart Grid предполагает создание интеллектуальных электрических сетей, способных к самодиагностике, самовосстановлению и адаптации к изменяющимся условиям. 💡 Это включает:
- Автоматизированное управление распределением электроэнергии. 🤖
- Интеграцию возобновляемых источников энергии (солнечные панели, ветрогенераторы). ☀️🌬️
- Системы накопления энергии. 🔋
- Двусторонний обмен информацией между потребителем и поставщиком, позволяющий оптимизировать потребление. ↔️
Беспроводные технологии 📡
В области слаботочных систем беспроводные технологии (Wi-Fi, Zigbee, LoRaWAN, 5G) играют все более важную роль, особенно для систем IoT (интернета вещей), автоматизации и сенсорных сетей. 📶 Они позволяют сократить количество кабелей, упростить монтаж и повысить гибкость систем, хотя и имеют свои ограничения по скорости и безопасности для критически важных приложений. 🚀
Почему важно выбирать профессионалов? ✅
Проектирование наружных сетей электроснабжения и слаботочных систем – это не та область, где стоит экономить на профессионализме. 🙅♀️ От качества проекта зависит слишком многое:
- Безопасность: Неправильно спроектированные сети могут привести к авариям, пожарам и угрозе жизни людей. 🚨
- Надежность: Только профессионалы могут гарантировать бесперебойную работу всех систем. ⚙️
- Экономическая эффективность: Оптимальные решения снижают затраты на строительство и эксплуатацию. 💰
- Соответствие нормативам: Гарантия прохождения всех необходимых согласований и экспертиз. 📜
- Будущее: Проект, выполненный с учетом современных технологий и перспектив развития, прослужит долго и эффективно. 📈
Доверяя проектирование специалистам, вы инвестируете в долгосрочную стабильность и развитие вашего объекта. 💼
Компания Энерджи Системс занимается комплексным проектированием всех видов инженерных систем, обеспечивая индивидуальный подход и высокое качество на каждом этапе. 🌟 Наша команда готова воплотить в жизнь самые смелые и сложные проекты. В разделе контакты вы найдете всю необходимую информацию о том, как нас найти и начать сотрудничество. 📞📧
Мы понимаем, что одним из первых вопросов при планировании проекта является его стоимость. Чтобы помочь вам сориентироваться, чуть ниже вы найдете базовые расценки на проектирование основных инженерных систем. Наш онлайн-калькулятор позволит вам быстро получить предварительную оценку затрат и спланировать бюджет вашего будущего проекта. 📊✨
