Принципы проектирования выключателей в электрических системах: От безопасности до функциональности

Введение: Роль выключателя в современной электротехнике

В повседневной жизни мы так привыкли к простоте включения и выключения света или электроприборов, что редко задумываемся о сложности и важности элемента, который обеспечивает эту базовую функцию. Выключатель не просто механическая кнопка, это ключевой компонент любой электрической системы, обеспечивающий не только удобство управления, но и, что гораздо важнее, безопасность эксплуатации. От его правильного выбора, грамотного расположения и корректного монтажа зависит стабильность работы всей электроустановки, а также защита людей и имущества от возможных рисков, связанных с электричеством.

Проектирование выключателей это не просто выбор модели из каталога. Это целый комплекс инженерных решений, который учитывает множество факторов: от типа помещения и его функционального назначения до особенностей используемого электрооборудования и действующих нормативных требований. Подход к этой задаче должен быть всесторонним и глубоко продуманным, ведь любая недоработка на стадии проектирования может обернуться серьезными проблемами в будущем, начиная от дискомфорта в использовании и заканчивая аварийными ситуациями.

Фундаментальные принципы проектирования выключателей

Грамотное проектирование выключателей базируется на нескольких незыблемых принципах, которые служат основой для создания надежной, безопасной и функциональной электрической системы.

Безопасность превыше всего: Защита человека и оборудования

Первостепенная задача любого электротехнического проекта это обеспечение безопасности. Выключатель, как элемент управления электрической цепью, должен быть подобран и установлен таким образом, чтобы исключать риски поражения электрическим током для человека и предотвращать повреждение оборудования. Это требование закреплено в основных нормативных документах. Правила устройства электроустановок (ПУЭ), в частности, в главе 7.1 "Электроустановки жилых, общественных, административных и бытовых зданий", четко регламентируют требования к защитным мерам. Например, пункт 7.1.79 ПУЭ гласит: "В ванных комнатах, душевых, саунах, парильнях, помещениях, содержащих нагреватели воды, и других помещениях с повышенной влажностью, а также на открытом воздухе должны быть предусмотрены меры по защите от поражения электрическим током при прямом или косвенном прикосновении". Это означает, что для таких зон необходимо выбирать выключатели с соответствующей степенью защиты от влаги и пыли, а также применять дополнительные защитные устройства, такие как устройства защитного отключения (УЗО).

Кроме того, выключатели должны быть способны выдерживать номинальные токи цепи, а также кратковременные перегрузки без потери работоспособности. Они не должны быть источником искрения или перегрева, которые могут привести к возгоранию. СП 31 110 2003 "Проектирование и монтаж электроустановок жилых и общественных зданий" также содержит важные указания по обеспечению электробезопасности, подчеркивая необходимость выбора аппаратов защиты, соответствующих характеристикам сети и нагрузок.

Надежность и долговечность: Выбор материалов и конструкций

Выключатель это устройство, которое подвергается постоянной механической нагрузке. Поэтому его конструкция и материалы должны обеспечивать долгий срок службы без потери функциональных характеристик. Качество контактов, пружинных механизмов, изоляционных материалов и корпуса играет здесь ключевую роль. Предпочтение отдается изделиям, выполненным из прочных, негорючих и износостойких материалов. Например, корпус выключателя должен быть устойчив к механическим повреждениям и воздействию ультрафиолета, чтобы со временем не терять свой внешний вид и прочностные характеристики.

ГОСТ Р 50571.1 2009 "Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, термины и определения" устанавливает общие требования к электрооборудованию, включая его надежность. Выбор продукции, сертифицированной по российским стандартам, гарантирует соответствие заявленным характеристикам и долгий срок службы. Необходимо учитывать климатические условия эксплуатации. Для помещений с особыми условиями, например, цехов с агрессивными средами или уличных установок, требуются специальные исполнения выключателей, способные противостоять коррозии, пыли и перепадам температур.

Функциональность и эргономика: Удобство использования

Выключатель должен быть не только безопасным и надежным, но и удобным в использовании. Это означает, что он должен быть расположен на оптимальной высоте, быть легкодоступным и интуитивно понятным в управлении. Эргономика включает в себя такие аспекты, как тактильные ощущения от нажатия, четкость срабатывания, а также внешний вид, гармонирующий с интерьером помещения.

Для жилых помещений, например, общепринятая высота установки выключателей составляет 80 90 сантиметров от уровня чистого пола, что удобно для большинства взрослых и детей. Однако для специализированных помещений или пользователей с ограниченными возможностями могут применяться иные стандарты. Проходные и перекрестные выключатели, позволяющие управлять одним источником света из нескольких мест, значительно повышают комфорт использования в длинных коридорах, на лестничных маршах или в больших комнатах. Важно, чтобы функциональность выключателя соответствовала его назначению, например, диммеры для плавной регулировки яркости освещения в спальнях или гостиных.

Классификация и типы выключателей: Выбор подходящего решения

Многообразие выключателей на рынке может сбить с толку неподготовленного человека. Однако, понимая их классификацию, можно легко подобрать оптимальное решение для любой задачи.

По назначению: Освещение, силовые цепи

• Выключатели для освещения: Наиболее распространенный тип, предназначенный для коммутации цепей освещения. Они могут быть одноклавишными, двухклавишными или даже трехклавишными, позволяя управлять несколькими группами светильников из одной точки.
• Силовые выключатели: Используются для коммутации более мощных нагрузок, например, электроплит, водонагревателей, кондиционеров. Они отличаются большей коммутационной способностью и часто имеют более массивные контакты и усиленный корпус.

По способу монтажа: Встраиваемые, накладные

• Встраиваемые (скрытого монтажа): Устанавливаются в специальные монтажные коробки (подрозетники), скрытые в стене. Они обеспечивают эстетичный внешний вид, так как видна только лицевая панель. Этот вариант наиболее популярен в жилых и офисных помещениях с современным ремонтом.
• Накладные (открытого монтажа): Крепятся непосредственно на поверхность стены. Используются там, где скрытый монтаж невозможен или нецелесообразен, например, в деревянных домах, промышленных помещениях, гаражах или при временных электроустановках.

По степени защиты: Степень защиты от проникновения твердых частиц и влаги (IP коды)

Степень защиты выключателя от внешних воздействий обозначается двумя цифрами, так называемым IP кодом (без использования английских букв, это общепринятое обозначение, означающее степень защиты). Первая цифра указывает на защиту от проникновения твердых предметов (пыли), вторая на защиту от влаги.

• IP20: Защита от проникновения твердых предметов размером более 12,5 мм, без защиты от влаги. Подходит для сухих жилых и офисных помещений.
• IP44: Защита от проникновения твердых предметов размером более 1 мм и от брызг воды со всех направлений. Применяется в ванных комнатах, кухнях, на верандах.
• IP54: Полная защита от пыли и защита от брызг воды. Подходит для промышленных помещений, гаражей, подвалов.
• IP65 и выше: Полная пыленепроницаемость и защита от струй воды (IP65) или даже от временного погружения в воду (IP67, IP68). Используется на улице, во влажных производственных цехах, бассейнах.

Специализированные выключатели: Диммеры, проходные, перекрестные

• Диммеры: Позволяют плавно регулировать яркость освещения, создавая различную атмосферу в помещении и экономя электроэнергию.
• Проходные выключатели: Используются для управления одним источником света из двух разных мест. Идеальны для длинных коридоров, лестничных пролетов, спален с двумя входами.
• Перекрестные выключатели: Применяются в комбинации с проходными выключателями, когда необходимо управлять освещением из трех и более мест.
• Выключатели с датчиком движения: Автоматически включают свет при обнаружении движения и выключают его после определенного периода без движения, что очень удобно для общественных зон, коридоров, подсобных помещений.
• Выключатели с подсветкой: Имеют небольшой индикатор, который светится в темноте, помогая легко найти выключатель.

Нормативная база: Основа грамотного проектирования

Проектирование электрических систем, включая выбор и установку выключателей, строго регламентируется рядом нормативно правовых актов Российской Федерации. Их соблюдение это не только требование закона, но и гарантия безопасности и надежности электроустановки. Основными документами, которыми следует руководствоваться, являются:

• Правила устройства электроустановок (ПУЭ): Это настольная книга каждого электрика и проектировщика. В ней содержатся базовые требования к электроустановкам зданий и сооружений.
  • Глава 6 "Электрическое освещение": Регламентирует требования к осветительным установкам, включая расположение и типы выключателей для освещения. Например, пункт 6.1.30 ПУЭ указывает: "Выключатели для общего освещения помещений должны устанавливаться на высоте 0,8 1,7 м от пола. В квартирах и жилых комнатах домов престарелых и инвалидов выключатели рекомендуется устанавливать на высоте 0,8 0,9 м от пола".
  • Глава 7.1 "Электроустановки жилых, общественных, административных и бытовых зданий": Определяет общие требования к безопасности, выбору аппаратов защиты и коммутационных устройств. Пункт 7.1.70 гласит: "В помещениях ванных комнат, душевых, саун, парилен, а также в помещениях, содержащих нагреватели воды, не допускается установка штепсельных розеток, выключателей и другого электрооборудования, не соответствующего требованиям степени защиты от воды".
• Свод правил СП 31 110 2003 "Проектирование и монтаж электроустановок жилых и общественных зданий": Дополняет ПУЭ и детализирует требования к проектированию и монтажу.
  • Пункт 9.1.10 СП 31 110 2003: "Выключатели, устанавливаемые в жилых помещениях, должны быть однополюсными и размещаться в разрыве фазного проводника. Многополюсные выключатели (например, двухклавишные) должны иметь общую фазную клемму".
• ГОСТ Р 50571 "Электроустановки низковольтные": Серия стандартов, гармонизированных с международными, детализирующих требования к электроустановкам.
  • ГОСТ Р 50571.3 2009 "Защита от поражения электрическим током": Определяет основные принципы и средства защиты.
  • ГОСТ Р 50571.5.52 2011 "Выбор и монтаж электрооборудования. Электропроводки": Содержит требования к выбору и прокладке электропроводок, которые непосредственно связаны с местами установки выключателей.
• Постановление Правительства РФ от 16 февраля 2008 г. № 87 "О составе разделов проектной документации и требованиях к их содержанию": Определяет структуру и содержание проектной документации, где раздел "Электроснабжение" содержит все решения по выключателям.

Тщательное следование этим документам позволяет создать электроустановку, которая не только соответствует всем современным требованиям безопасности, но и будет эффективно функционировать на протяжении всего срока службы.

Этапы проектирования выключателей

Проектирование выключателей это часть общего проекта электроснабжения объекта и включает в себя несколько последовательных шагов.

1. Анализ объекта и технического задания: На этом этапе изучается планировка помещений, их функциональное назначение, дизайн интерьера, а также пожелания заказчика относительно количества и расположения источников света и электроприборов. Определяется общая концепция освещения и управления им.
2. Выбор типа и количества выключателей: Исходя из анализа, подбираются конкретные типы выключателей (одноклавишные, двухклавишные, проходные, диммеры и так далее), их степень защиты (IP код) и дизайн, соответствующий интерьеру. Определяется необходимое количество каждого типа.
3. Размещение на схемах и планах: На архитектурных планах помещений точно указываются места установки каждого выключателя с учетом эргономики, удобства использования и соблюдения нормативных расстояний от дверей, окон, сантехнического оборудования. Создаются однолинейные и принципиальные схемы, показывающие подключение выключателей к соответствующим группам освещения или силовым цепям.
4. Расчеты: Проводятся расчеты токов и нагрузок для каждой электрической цепи, чтобы убедиться в правильности выбора коммутационных аппаратов и кабельной продукции. Это гарантирует, что выключатели будут работать в номинальном режиме и не станут причиной перегрузок.
5. Согласование: Готовый проект проходит согласование с заказчиком. При необходимости вносятся корректировки. Для крупных объектов проект может также проходить экспертизу в надзорных органах.

Практические аспекты размещения и монтажа

После теоретического этапа проектирования наступает фаза практической реализации, где каждая деталь имеет значение.

Оптимальная высота установки выключателей, как уже упоминалось, обычно составляет 80 90 сантиметров от пола. Однако в некоторых случаях, например, в детских комнатах, можно предусмотреть выключатели на более низкой высоте, если это соответствует концепции безопасности и удобства для ребенка. Для помещений с высокой проходимостью или специфическим оборудованием, например, в производственных цехах, выключатели могут быть расположены на уровне глаз для лучшей видимости и доступности.

Зонирование помещений играет важную роль. В больших комнатах целесообразно использовать проходные или перекрестные выключатели, чтобы не пересекать всю комнату для включения или выключения света. В спальнях удобно иметь выключатель у входа и дополнительный у изголовья кровати. В ванных комнатах и туалетах выключатели, как правило, размещаются снаружи, чтобы исключить контакт с влагой. Если выключатель все же установлен внутри, он должен иметь высокую степень защиты IP.

Совместимость с другими элементами электроустановки также критична. Выключатели должны гармонично сочетаться с розетками, световыми приборами и общим стилем помещения. Важно учитывать, что монтаж выключателей должен производиться квалифицированными специалистами, строго в соответствии с проектной документацией и требованиями ПУЭ.

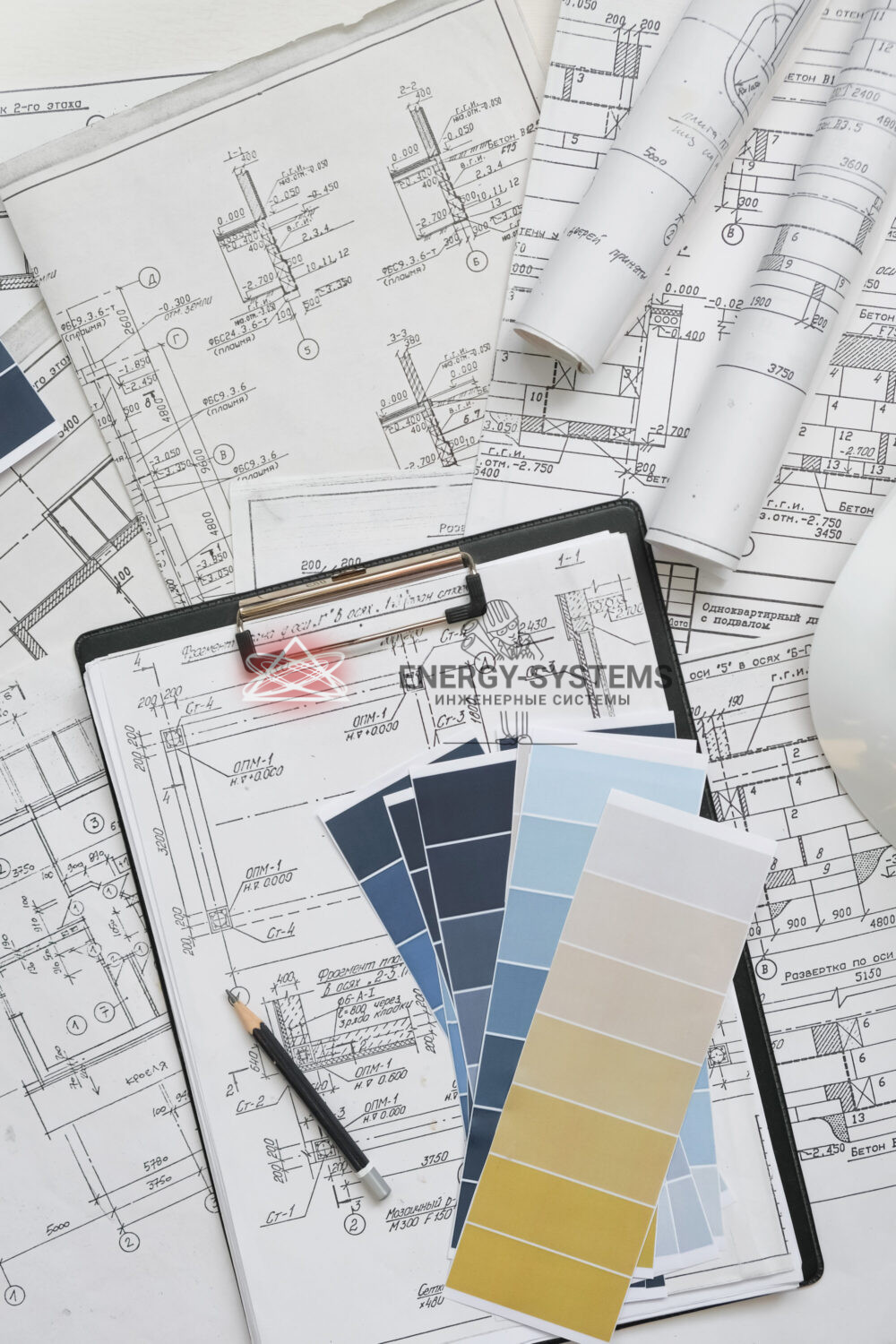

Проект который дает представление о том как будет выглядеть рабочий проект.

«При проектировании электрических систем, особенно при выборе выключателей, всегда помните о принципе избыточности и о запасе прочности. Лучше немного перестраховаться и выбрать выключатель с чуть большей коммутационной способностью или степенью защиты, чем потом столкнуться с проблемами. Особенно это касается влажных помещений и наружных установок. Не экономьте на качестве и всегда проверяйте соответствие выбранных изделий нормативной документации. Это залог долгой и безопасной работы всей системы».

Павел, главный инженер, стаж работы 8 лет, Энерджи Системс

Ошибки и их последствия: Почему важно доверять профессионалам

Неправильное проектирование выключателей это не просто мелкая досадность, это потенциальный источник серьезных проблем. Ошибки могут быть разнообразными:

• Неправильный выбор типа выключателя: Например, установка обычного выключателя в ванной комнате вместо влагозащищенного может привести к короткому замыканию или поражению электрическим током.
• Несоответствие коммутационной способности: Выбор выключателя, не способного выдержать номинальный или пусковой ток подключенного оборудования, приведет к его быстрому выходу из строя, перегреву контактов и, возможно, возгоранию.
• Нарушение норм монтажа: Неправильное подключение, ненадежное крепление или отсутствие защитного заземления могут стать причиной аварий.
• Неудачное расположение: Выключатель, скрытый за дверью, или расположенный в труднодоступном месте, будет вызывать постоянный дискомфорт и может быть травмоопасным.

Последствия таких ошибок варьируются от неудобства и необходимости дорогостоящего ремонта до серьезных аварий, пожаров и угрозы жизни и здоровью людей. Именно поэтому проектирование электрических систем, включая такой, казалось бы, простой элемент как выключатель, требует глубоких знаний, опыта и строгого соблюдения всех норм и правил. Наша компания Энерджи Системс специализируется на профессиональном проектировании инженерных систем, обеспечивая комплексный подход и гарантируя безопасность и надежность каждого элемента.

Стоимость услуг по проектированию: Инвестиции в безопасность и комфорт

Стоимость услуг по проектированию электрических систем, включая разработку решений для выключателей, зависит от множества факторов: сложности объекта, его площади, количества и типов электроточек, необходимости выполнения специфических расчетов и согласований. Инвестиции в профессиональное проектирование это не просто затраты, это вложение в вашу безопасность, долговечность электроустановки и комфорт эксплуатации. Качественный проект позволяет избежать дорогостоящих переделок в будущем и снижает риски возникновения аварийных ситуаций.

Ниже представлена информация о стоимости наших услуг, которая позволит вам ориентироваться в бюджете проекта.

Заключение: Комплексный подход к проектированию выключателей

Проектирование выключателей это неотъемлемая часть создания продуманной и безопасной электрической системы. Это процесс, который требует не только технических знаний, но и понимания потребностей пользователя, а также строгого следования нормативным документам. От выбора правильного типа выключателя, его грамотного размещения, надежного монтажа и до учета всех нюансов эксплуатации, каждый шаг должен быть тщательно продуман. Только такой комплексный и профессиональный подход гарантирует, что выключатели будут не просто выполнять свою основную функцию, но и станут надежным, удобным и безопасным элементом вашей электрической инфраструктуры на долгие годы. Доверяйте проектирование инженерных систем профессионалам, чтобы быть уверенными в результате.
