Однолинейная схема: гарантия безопасности и эффективности электроснабжения

Начнем с того, что однолинейная схема электроснабжения – это не просто чертеж. Это своего рода дорожная карта, которая визуализирует всю электрическую систему объекта, от точки подключения к внешней сети до каждой розетки и светильника. 💡 Без такого документа невозможно представить себе безопасную и функциональную эксплуатацию ни одного здания, будь то скромная квартира или огромный промышленный комплекс. Понимание этого ключевого элемента проектирования критически важно для всех: от инженеров и электриков до собственников недвижимости, желающих обеспечить надежность и соответствие нормам. 🏡🏢

Что такое однолинейная схема электроснабжения? ⚡️

Суть и назначение документа 🧐

Однолинейная схема, как следует из названия, представляет собой упрощенное графическое изображение электрической сети, где все три фазы (в случае трехфазной системы) или фаза и ноль (для однофазной) изображаются одной линией. Это значительно упрощает восприятие сложной системы, позволяя быстро оценить общую структуру, состав оборудования и принципы его работы. 🗺️

Основное назначение однолинейной схемы включает:

• Визуализацию всей системы: От вводного устройства до конечных потребителей.
• Определение состава оборудования: Автоматические выключатели, УЗО, дифавтоматы, счетчики, трансформаторы и прочее. 🛡️
• Расчет и выбор защитных аппаратов: Позволяет правильно подобрать номиналы и типы устройств защиты.
• Определение сечений кабелей: Исходя из расчетных нагрузок и токов короткого замыкания. 📏
• Планирование работ по монтажу и ремонту: Электрикам гораздо проще ориентироваться в системе. 🛠️
• Обеспечение безопасности: Схема является основой для безопасной эксплуатации и обслуживания электроустановок. 🚨
• Соответствие нормативным требованиям: Обязательный документ для сдачи объекта в эксплуатацию и проверки надзорными органами. ✅

Ключевые элементы однолинейной схемы 🧩

Что изображается на схеме? 📝

На однолинейной схеме обязательно отображаются следующие компоненты:

• Вводное устройство: Точка подключения объекта к внешней сети (ВРУ, ГРЩ). 🔌
• Счетчики электроэнергии: Устройства для учета потребления. 📈
• Аппараты защиты: Автоматические выключатели (АВ), устройства защитного отключения (УЗО), дифференциальные автоматические выключатели (ДИФ). 🛡️ Указываются их номиналы, характеристики срабатывания (например, тип C, B, D) и токи утечки для УЗО.
• Распределительные щиты: Места, где от вводного устройства расходятся линии к потребителям. 📦
• Групповые линии: Отдельные цепи, питающие розетки, освещение, бытовые приборы. 💡
• Нагрузки: Указываются типы и мощности основных потребителей (например, группа розеток, варочная панель, кондиционер). 🍳❄️
• Сечения кабелей и проводов: Марка кабеля, количество жил и их сечение (например, ВВГнг-LS 3х2,5). 🧵
• Системы заземления и уравнивания потенциалов: Обозначение контура заземления и шин РЕ. 🌍
• Дополнительное оборудование: Реле напряжения, контакторы, трансформаторы тока и напряжения, если они используются. ⚙️

Каждый элемент обозначается условными графическими обозначениями (УГО) согласно ГОСТам.

Нормативно-правовая база и обязательность 📜

Почему без схемы нельзя? 🚫

Разработка однолинейной схемы электроснабжения – это не просто рекомендация, а строгое требование большинства нормативно-правовых актов в области электроэнергетики и строительства Российской Федерации. 🏛️ Этот документ является неотъемлемой частью проектной документации для любого объекта, подключаемого к электросети.

Основные причины обязательности:

• Безопасность: Схема обеспечивает понимание работы системы, что критически важно при аварийных ситуациях, обслуживании и ремонте. 🚑 Правильно спроектированная система минимизирует риски возгораний, поражения электрическим током.
• Эффективность: Позволяет оптимизировать распределение нагрузок, избежать перегрузок и обеспечить стабильное электроснабжение. 💪
• Юридическая ответственность: Отсутствие или неверное составление схемы может привести к административной и даже уголовной ответственности в случае инцидентов. ⚖️
• Приемка в эксплуатацию: Без утвержденной и соответствующей нормам однолинейной схемы ни один объект не будет принят в эксплуатацию надзорными органами (Ростехнадзор, энергосбытовые компании). 📝

Где применяются однолинейные схемы? 🏘️🏢🏭

Универсальность и значимость 🌍

Однолинейные схемы электроснабжения находят свое применение практически во всех сферах, где используется электричество:

• Жилые помещения:
  • Квартиры: Для каждой квартиры, особенно после перепланировки или капитального ремонта, необходима схема, отражающая новую разводку, расположение щитка, автоматов и розеточных групп. 🛋️🔌
  • Частные дома и коттеджи: Здесь схемы более сложны, так как включают вводные устройства, распределение по этажам, подключение мощных бытовых приборов, систем отопления, водоснабжения, а также наружного освещения и хозяйственных построек. 🏡🌳
• Коммерческие объекты:
  • Офисы и бизнес-центры: Схемы для офисов учитывают большое количество рабочих мест, серверные, системы кондиционирования и вентиляции. 💻🏢
  • Магазины и торговые центры: Здесь важно распределение нагрузок на торговое оборудование, освещение витрин, кассовые аппараты, системы безопасности. 🛍️💡
  • Рестораны и кафе: Схемы включают мощное кухонное оборудование, холодильники, системы вентиляции. 🍽️🔥
• Промышленные предприятия:
  • Заводы, цеха: Наиболее сложные схемы, включающие мощные производственные линии, станки, трансформаторные подстанции, системы автоматизации и управления. 🏭⚙️
• Объекты инфраструктуры:
  • Больницы, школы, детские сады: Здесь к надежности и безопасности электроснабжения предъявляются особые требования, включая наличие аварийного питания. 🏥🏫
  • Спортивные комплексы, гостиницы: Также требуют детального проектирования с учетом разнообразных потребителей. 🏟️🏨

Тонкости проектирования и частые ошибки 🧐

Что нужно знать инженеру? 🧠

Разработка однолинейной схемы требует глубоких знаний электротехники, действующих норм и стандартов. Проектировщик должен учесть множество факторов:

• Расчет нагрузок: Точное определение суммарной мощности всех потребителей для правильного выбора сечений кабелей и номиналов защитных аппаратов. 📊
• Выбор защитных устройств: Автоматические выключатели должны обеспечивать защиту от перегрузки и короткого замыкания. УЗО и ДИФ-автоматы – от поражения электрическим током и возникновения пожара из-за токов утечки. 🛡️
• Селективность защиты: Важно, чтобы при возникновении неисправности отключался только поврежденный участок, а не вся система. Это достигается правильным подбором номиналов и характеристик АВ.
• Заземление и уравнивание потенциалов: Правильная организация системы заземления (например, TN-C-S, TN-S) и главной заземляющей шины (ГЗШ). ⚡️
• Качество электроэнергии: Иногда требуется учитывать компенсацию реактивной мощности, фильтрацию гармоник для промышленных объектов.
• Резервное электроснабжение: Для критически важных объектов предусматривается подключение к дизель-генераторам или ИБП. 🔋

Частые ошибки при проектировании:

• Недооценка нагрузок: Приводит к перегреву кабелей, частым срабатываниям автоматов и даже возгораниям. 🔥
• Неправильный выбор защитных устройств: Несоответствие номиналов или характеристик может привести к отсутствию защиты или ложным срабатываниям.
• Отсутствие УЗО: Одна из самых опасных ошибок, лишающая защиты от поражения током. 😱
• Игнорирование требований ПУЭ: Например, объединение нулевого рабочего и нулевого защитного проводника после разделения в системе TN-C-S.
• Отсутствие маркировки: Затрудняет обслуживание и поиск неисправностей. 🏷️

Понимая всю сложность и критическую важность грамотного проектирования, наша команда "Энерджи Системс" предлагает услуги по разработке однолинейных схем электроснабжения любой сложности. 🌟 Мы гарантируем не только соответствие всем нормам и стандартам, но и максимальную надежность, безопасность и эффективность вашей электрической системы. Доверьтесь профессионалам, чтобы избежать дорогостоящих ошибок и обеспечить спокойствие на долгие годы! 🤝

При проектировании однолинейных схем для жилых объектов, всегда уделяйте пристальное внимание правильному выбору дифференциальных автоматов или связки УЗО и АВ для каждой групповой линии. ☝️ Особенно это касается ванных комнат, кухонь и уличных розеток, где риск поражения электрическим током наиболее высок. Не экономьте на безопасности, выбирайте устройства с током отсечки не более 30 мА для этих зон. Это не просто требование ПУЭ, это фундамент спокойствия для вас и ваших близких. Помните, что грамотное распределение нагрузок и селективность защиты – залог долговечной и бесперебойной работы всей системы."

— Валерий, главный инженер компании "Энерджи Системс", стаж работы 9 лет. 👷‍♂️

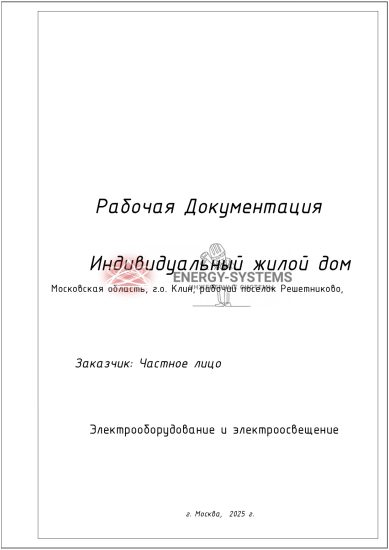

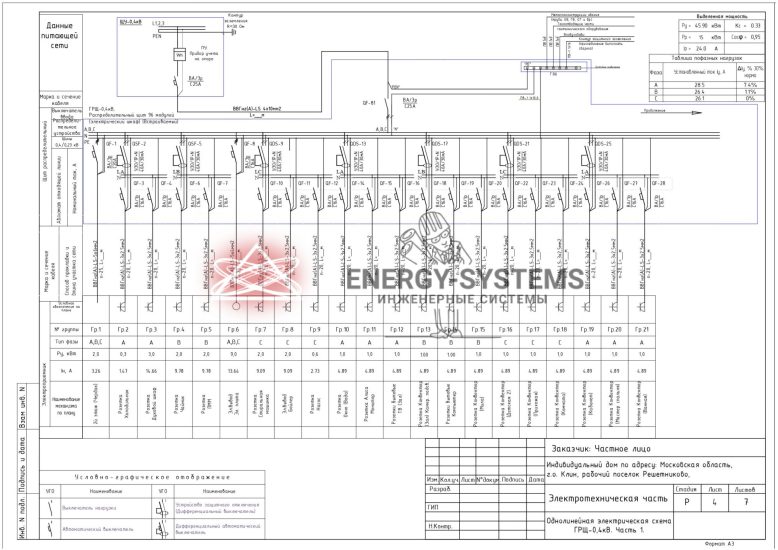

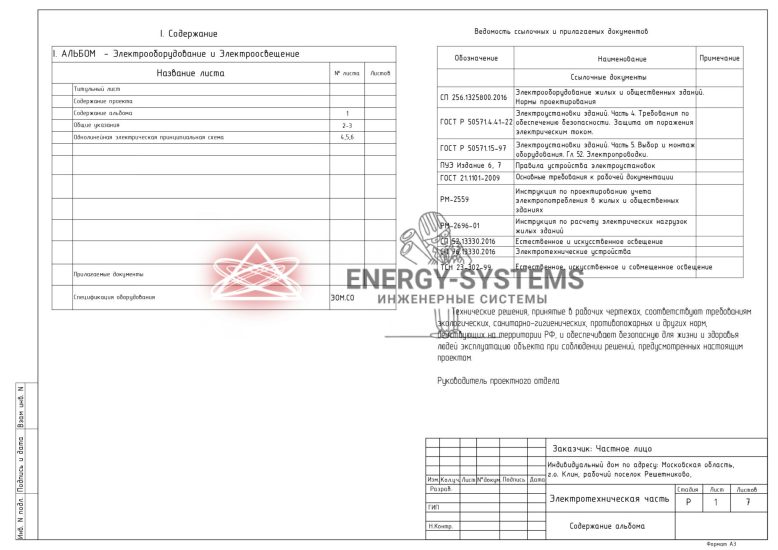

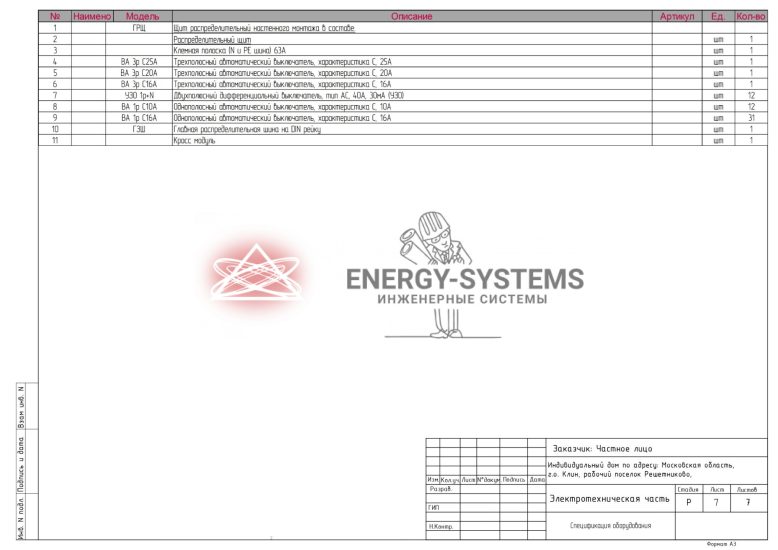

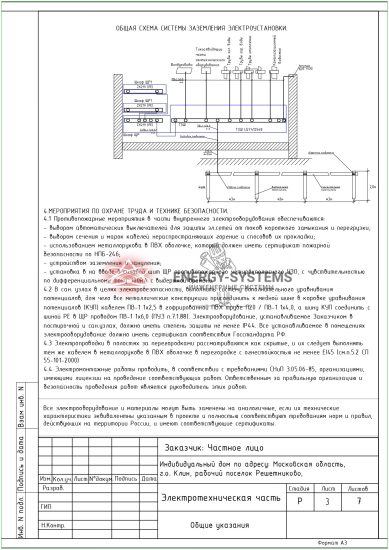

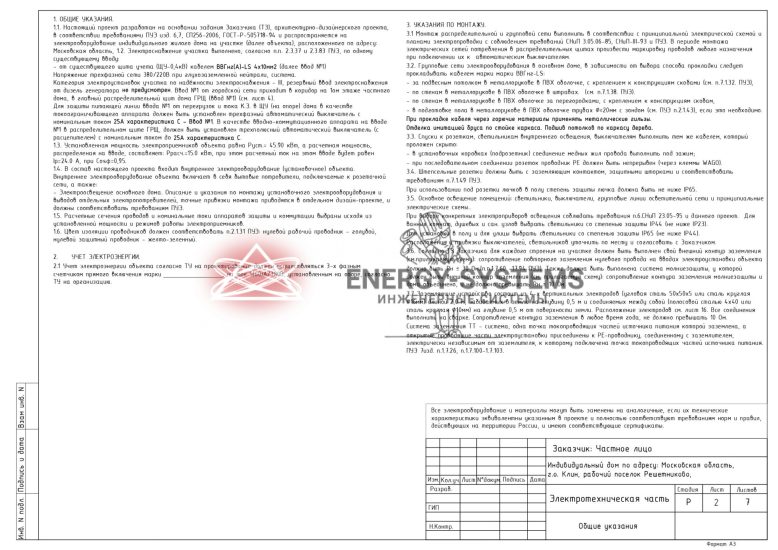

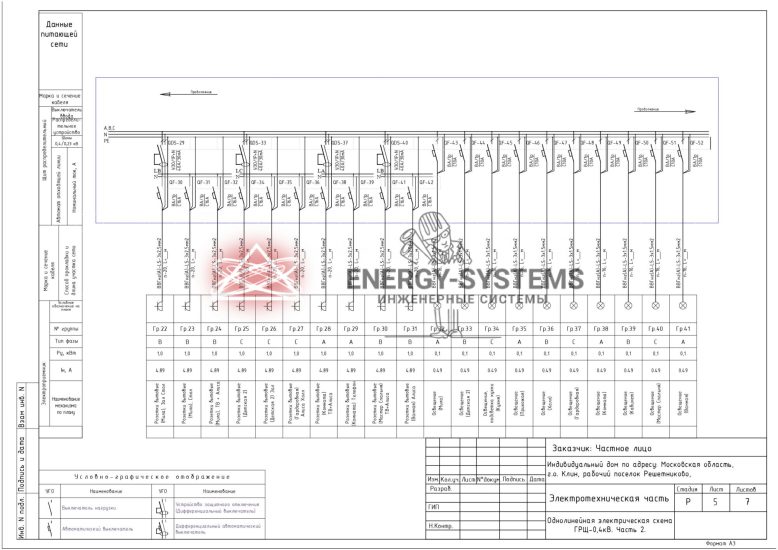

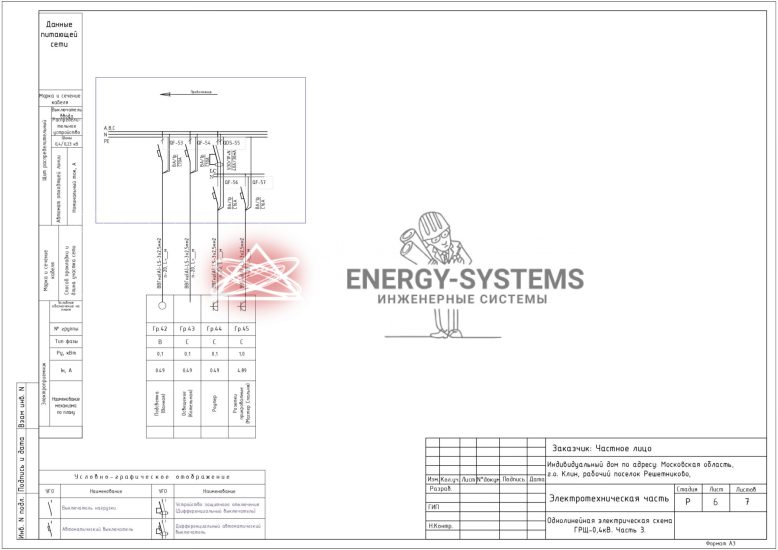

Чтобы вы имели полное представление о том, как выглядит готовый проект однолинейной схемы, мы хотим показать вам пример одного из наших реализованных решений. Ниже представлен пример однолинейной схемы жилого дома, который дает понимание о качестве и детализации нашей работы. 🖼️

Назад

1от8

Далее

Преимущества профессионального подхода 🏆

Почему стоит обратиться к специалистам? 🧑‍💻

Разработка однолинейной схемы – это задача, требующая высокой квалификации и опыта. Обращение к профессионалам имеет ряд неоспоримых преимуществ:

• Гарантия соответствия нормам: Специалисты знают все актуальные ГОСТы, ПУЭ, СП и другие нормативные документы, что исключает проблемы с надзорными органами. ✅
• Безопасность: Профессионально разработанная схема минимизирует риски аварий, возгораний и поражения электрическим током. 🚨
• Экономия средств: Правильный расчет нагрузок и выбор оборудования позволяет избежать перерасхода на ненужные мощности или, наоборот, недостатка, который потребует дорогостоящих переделок. 💰
• Оптимизация системы: Эффективное распределение нагрузок, учет перспективного развития объекта. 📈
• Долговечность и надежность: Система, спроектированная профессионалами, будет служить долго и без сбоев. 💪
• Упрощение монтажа и обслуживания: Четкая и понятная схема облегчает работу монтажникам и электрикам при эксплуатации. 🛠️
• Юридическая защита: Наличие полного комплекта проектной документации, включая однолинейную схему, является вашей защитой в случае любых спорных ситуаций. ⚖️

Наши услуги: комплексное решение для вашего объекта 🚀

Почему "Энерджи Системс"? ✨

Наша компания "Энерджи Системс" специализируется на разработке проектной документации для систем электроснабжения любой сложности. Мы предлагаем:

• Разработку однолинейных схем для любых объектов: От квартир и частных домов до крупных промышленных предприятий и торговых центров. 🏡🏢🏭
• Комплексный подход: Мы не просто рисуем схемы, мы проводим полный цикл работ: от предпроектного обследования и сбора исходных данных до согласования готовой документации. 📋
• Высокую квалификацию инженеров: В нашей команде работают только опытные специалисты с многолетним стажем, глубокими знаниями и актуальными допусками. 🧠🎓
• Индивидуальный подход: Каждому клиенту мы предлагаем решение, максимально соответствующее его потребностям и бюджету. 🤝
• Соблюдение сроков: Мы ценим ваше время и всегда выполняем работы в оговоренные сроки. ⏳
• Использование современного программного обеспечения: Для точных расчетов и качественного оформления документации. 💻
• Консультации и поддержку: Мы всегда готовы ответить на ваши вопросы и оказать необходимую помощь. 📞

Стоимость разработки однолинейной схемы зависит от сложности объекта, его площади, количества групп потребителей и требуемой детализации. Например, для небольшой квартиры стоимость может начинаться от 5000 рублей, для частного дома – от 15000 рублей, а для крупного промышленного объекта – индивидуально, после оценки объема работ. Свяжитесь с нами для получения точного расчета! 💲

Ключевые нормативные документы РФ 📖

Основа для проектирования 📚

При разработке однолинейных схем электроснабжения мы строго руководствуемся следующими актуальными нормативно-правовыми актами Российской Федерации:

• Правила устройства электроустановок (ПУЭ): Основной документ, регламентирующий требования к устройству электроустановок, включая выбор аппаратов защиты, сечений проводников, систем заземления и уравнивания потенциалов.
• Градостроительный кодекс Российской Федерации: Определяет состав и требования к проектной документации, включая раздел по электроснабжению.
• Постановление Правительства РФ от 16.02.2008 № 87 "О составе разделов проектной документации и требованиях к их содержанию": Устанавливает детальные требования к содержанию раздела "Система электроснабжения" проектной документации.
• ГОСТ Р 21.1101-2013 "Система проектной документации для строительства. Основные требования к проектной и рабочей документации": Определяет общие требования к оформлению проектной и рабочей документации.
• ГОСТ 2.702-2011 "Единая система конструкторской документации. Правила выполнения электрических схем": Устанавливает правила выполнения электрических схем всех видов, включая условные графические обозначения.
• ГОСТ Р 50571 (серия стандартов): Серия стандартов, посвященная низковольтным электроустановкам, гармонизированная с международными стандартами МЭК.
• СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий": Содержит рекомендации и требования к проектированию электроустановок в жилых и общественных зданиях.
• СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа": Актуализированный свод правил, заменяющий частично СП 31-110-2003.
• Федеральный закон от 23.11.2009 № 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности...": Определяет общие принципы энергосбережения, которые должны учитываться при проектировании.

Соблюдение этих документов гарантирует законность, безопасность и надежность спроектированной системы.

Заключение: ваш путь к надежному электроснабжению 🚀

Однолинейная схема электроснабжения – это не просто формальность, а жизненно важный документ, который обеспечивает безопасность, надежность и эффективность всей электрической системы вашего объекта. 💡 От ее грамотной разработки зависит не только бесперебойная работа оборудования, но и, что самое главное, безопасность людей. Не стоит недооценивать значимость этого этапа проектирования. Доверьтесь опытным инженерам компании "Энерджи Системс", и мы создадим для вас идеальное решение, полностью соответствующее всем нормам и вашим индивидуальным потребностям. Начните свой путь к безопасному и эффективному электроснабжению уже сегодня! 📞

Чуть ниже вы найдете наш удобный интернет-калькулятор, который поможет вам быстро и легко рассчитать базовые расценки на проектирование основных инженерных систем. Откройте для себя прозрачность ценообразования и спланируйте свой проект без лишних хлопот! 💰
