В современном строительстве и ремонте создание комфортного и энергоэффективного микроклимата является одной из первостепенных задач. Центральное место в этом процессе занимает система отопления, грамотное проектирование которой определяет не только уют в помещении, но и экономичность его эксплуатации, а также безопасность. В эпоху цифровых технологий ручное черчение отошло на второй план, уступив место мощным программным комплексам. Среди них особое положение занимает AutoCAD – универсальный инструмент, ставший стандартом де-факто для инженеров-проектировщиков по всему миру. Именно он позволяет превратить сложные расчеты и инженерные идеи в точные, детализированные чертежи, которые служат основой для монтажных работ.
Мы, команда «Энерджи Системс», глубоко убеждены в том, что качественное проектирование инженерных систем, в частности систем отопления, является залогом успеха любого строительного проекта. Наш многолетний опыт и высокая квалификация позволяют нам создавать проекты, которые не только соответствуют всем нормативным требованиям, но и превосходят ожидания заказчиков по эффективности и надежности.
Почему качественное проектирование отопления критически важно?
Проектирование системы отопления – это не просто рисование труб и радиаторов на плане. Это комплексный процесс, требующий глубоких знаний в области теплотехники, гидравлики, строительной физики и нормативной документации. Ошибки на этом этапе могут привести к серьезным проблемам, начиная от недостаточного обогрева и перерасхода энергоресурсов, заканчивая аварийными ситуациями.
Экономическая эффективность и энергосбережение
Правильно спроектированная система отопления напрямую влияет на ваши ежемесячные расходы. Точный расчет теплопотерь, оптимальный подбор оборудования и эффективная схема разводки трубопроводов позволяют минимизировать потребление энергоресурсов. Недооценка или переоценка необходимой мощности ведет либо к «холодным» зонам, либо к неоправданным затратам на избыточное оборудование и его эксплуатацию. Например, в соответствии с положениями СП 50.13330.2012 "Тепловая защита зданий", одним из ключевых аспектов является минимизация теплопотерь через ограждающие конструкции, что напрямую влияет на расчетную мощность системы отопления.
Комфорт и микроклимат
Задача системы отопления – обеспечить равномерный и комфортный температурный режим во всех помещениях. Неправильный подбор радиаторов, некорректная балансировка системы или неудачное размещение отопительных приборов могут создать температурные перепады, сквозняки и ощущение дискомфорта. Профессиональное проектирование учитывает все эти нюансы, создавая идеальный микроклимат.
Безопасность и долговечность
Системы отопления работают под давлением и с высокими температурами. Любые просчеты в проектировании, некачественный подбор материалов или оборудования могут привести к авариям, протечкам, выходу из строя дорогостоящих узлов. Соответствие проекта нормативным требованиям, таким как СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха", гарантирует надежность и долговечность всей системы, а также пожарную безопасность.
Соответствие нормативным требованиям
Каждый проект отопления должен строго соответствовать действующим строительным нормам и правилам Российской Федерации. Это не только вопрос безопасности и эффективности, но и требование для сдачи объекта в эксплуатацию и получения необходимых разрешений. Профессиональный проектировщик всегда держит руку на пульсе изменений в нормативной базе.
Основы проектирования систем отопления: ключевые этапы
Процесс проектирования – это последовательность логически связанных этапов, каждый из которых имеет свою важность.
Сбор исходных данных и техническое задание
Любое проектирование начинается с детального сбора информации. Это включает в себя архитектурные планы здания, его назначение (жилой дом, офис, производство), площадь и объем каждого помещения. Важно учесть материалы стен, тип и количество окон, дверей, ориентацию здания по сторонам света. Климатические условия региона – средние температуры самой холодной пятидневки, продолжительность отопительного периода – являются критически важными параметрами. На этом этапе формулируются пожелания заказчика по типу отопления, используемым приборам, бюджету и срокам.
Теплотехнический расчет
Этот этап является основой всего проекта. Его цель – определить теплопотери каждого помещения и здания в целом. Расчет производится с учетом всех факторов: разницы температур внутри и снаружи, сопротивления теплопередаче ограждающих конструкций, инфильтрации воздуха через неплотности. По итогам теплотехнического расчета определяется требуемая тепловая мощность системы отопления, что позволяет корректно выбрать тип и мощность котла, а также размеры отопительных приборов.
Гидравлический расчет
После определения тепловой мощности необходимо рассчитать гидравлические параметры системы. Это включает в себя определение оптимальных диаметров трубопроводов, расчет потерь давления на трение и местных сопротивлениях, а также подбор циркуляционного насоса с необходимым напором и производительностью. Грамотный гидравлический расчет обеспечивает равномерное распределение теплоносителя по всем отопительным приборам и предотвращает возникновение шума в системе.
Выбор оборудования
На основании выполненных расчетов подбирается все необходимое оборудование: котлы (газовые, электрические, твердотопливные), радиаторы, конвекторы, системы «теплый пол», расширительные баки, запорно-регулирующая арматура, циркуляционные насосы, приборы автоматики и контроля.
Разработка проектной документации
Финальный этап, в результате которого формируется полный комплект документации, соответствующий Постановлению Правительства РФ № 87 "О составе разделов проектной документации и требованиях к их содержанию". Он включает в себя:
- Пояснительную записку с описанием принятых решений, расчетов и обоснований.
- Принципиальные и монтажные схемы системы отопления.
- Планы этажей с расстановкой отопительных приборов, трассировкой трубопроводов, указанием диаметров и уклонов.
- Аксонометрические схемы.
- Спецификации оборудования и материалов с указанием их количества и характеристик.
- Монтажные узлы и детали.
AutoCAD как основной инструмент инженера-проектировщика
В современном проектировании систем отопления AutoCAD стал незаменимым инструментом. Его возможности значительно ускоряют и упрощают процесс создания чертежей, обеспечивая высокую точность и детализацию.
Преимущества AutoCAD для проектирования ОВ
Использование AutoCAD в проектировании систем отопления, вентиляции и кондиционирования (ОВК) предоставляет целый ряд неоспоримых преимуществ:
- Точность и детализация: Все элементы чертежа создаются в масштабе 1:1, что исключает ошибки при переносе размеров и расчетов. Возможность проработки мельчайших деталей позволяет избегать коллизий на стадии монтажа.
- Скорость и автоматизация рутинных задач: С помощью библиотек стандартных элементов (блоков), шаблонов и специализированных надстроек можно значительно ускорить процесс черчения, автоматизируя такие задачи, как расстановка радиаторов, прокладка труб, простановка размеров и создание спецификаций.
- Коллаборация и обмен данными: AutoCAD позволяет легко обмениваться проектными данными с другими специалистами (архитекторами, конструкторами, электриками), работая в едином информационционном пространстве. Использование внешних ссылок (XRefs) обеспечивает актуальность всех смежных разделов.
- Визуализация: Хотя AutoCAD не является специализированным инструментом для 3D-визуализации, он позволяет создавать трехмерные модели систем, что помогает лучше представить проект и выявить потенциальные проблемы еще на стадии проектирования.
Основные функции и инструменты AutoCAD, используемые в проектировании отопления
Для эффективной работы в AutoCAD при проектировании систем отопления инженеры активно используют следующие инструменты:
- Слои (Layers): Позволяют организовывать информацию на чертеже, разделяя элементы по типам (трубопроводы подачи, обратки, радиаторы, котлы, стены, мебель) и управляя их видимостью, цветом, типом линий. Это значительно упрощает редактирование и чтение сложных чертежей.
- Блоки (Blocks): Готовые параметрические элементы, такие как радиаторы различных типов, котлы, насосы, коллекторы, запорная арматура. Использование блоков экономит время и гарантирует единообразие обозначений. Динамические блоки позволяют быстро менять размеры или конфигурацию элемента без создания нового блока.
- Аннотации и размеры: Инструменты для простановки размеров, выносок, текстовых пояснений, обозначений и экспликаций, которые делают чертеж понятным и информативным.
- Внешние ссылки (XRefs): Позволяют подгружать архитектурные планы или другие разделы проекта в качестве подложки, не утяжеляя основной файл и обеспечивая автоматическое обновление при изменении исходного файла.
Этапы проектирования системы отопления в AutoCAD
Работа над проектом отопления в AutoCAD обычно проходит в несколько последовательных этапов.
Подготовка базового плана
Сначала в AutoCAD импортируются архитектурные планы здания, предоставленные архитектором. Они служат основой для дальнейшей работы. Далее создаются необходимые слои для всех элементов системы отопления (трубопроводы, отопительные приборы, оборудование, арматура, тексты, размеры), что позволяет структурировать проект и легко управлять его элементами.
Размещение отопительных приборов
На основе теплотехнического расчета и данных о теплопотерях каждого помещения на план расставляются отопительные приборы – радиаторы, конвекторы, схемы теплого пола. При этом учитываются не только их тепловая мощность, но и эстетические требования, удобство монтажа и эксплуатации, а также нормы размещения относительно окон и стен.
Трассировка трубопроводов
Это один из наиболее ответственных этапов. Инженер прокладывает на чертеже магистральные трубопроводы подачи и обратки, а также ответвления к каждому отопительному прибору. При этом необходимо учитывать:
- Оптимальные маршруты прокладки для минимизации длины и потерь давления.
- Уклоны трубопроводов для правильного удаления воздуха и слива теплоносителя (для гравитационных систем).
- Пересечения с другими инженерными коммуникациями (водопровод, канализация, электрика).
- Расстояния от стен и других конструкций, необходимые для монтажа и обслуживания.
- Использование стандартных элементов и фитингов.
Размещение вспомогательного оборудования
На этом этапе на чертежах отображается расположение котельного оборудования (котла, насосов, расширительного бака, коллекторов, гидрострелок, бойлеров косвенного нагрева), а также всей запорно-регулирующей арматуры, контрольно-измерительных приборов и элементов автоматики.
Оформление чертежей
Завершающий этап работы над графической частью проекта. Он включает в себя:
- Простановку всех необходимых размеров, отметки высот, уклонов.
- Добавление выносок и текстовых пояснений к элементам системы.
- Создание легенд с условными обозначениями.
- Формирование таблиц спецификаций оборудования и материалов, автоматически извлекаемых из блоков на чертеже.
- Оформление рамок, штампов, титульных листов в соответствии с ГОСТ Р 21.101-2020.
Проверка и корректировка проекта
После завершения чертежных работ проект проходит тщательную проверку на соответствие расчетам, нормам и требованиям технического задания. Выявляются и устраняются возможные коллизии, ошибки и неточности. Это итеративный процесс, который может включать несколько циклов корректировок.
«При проектировании систем отопления в AutoCAD очень важно не просто нарисовать трубы, а визуализировать весь процесс монтажа и последующей эксплуатации. Всегда думайте о том, как монтажники будут прокладывать эти трубы, как будет обслуживаться каждый узел. Например, избегайте прокладки трубопроводов в местах, где они будут мешать доступу к другим коммуникациям или элементам конструкции. Используйте слои для разделения подающей и обратной линий, а также для арматуры, это значительно упростит чтение чертежа. И помните, что даже самый сложный узел можно разбить на простые динамические блоки для ускорения работы. Мелочи решают все, особенно в инженерном деле.»
— Виталий, главный инженер «Энерджи Системс», стаж работы 12 лет.

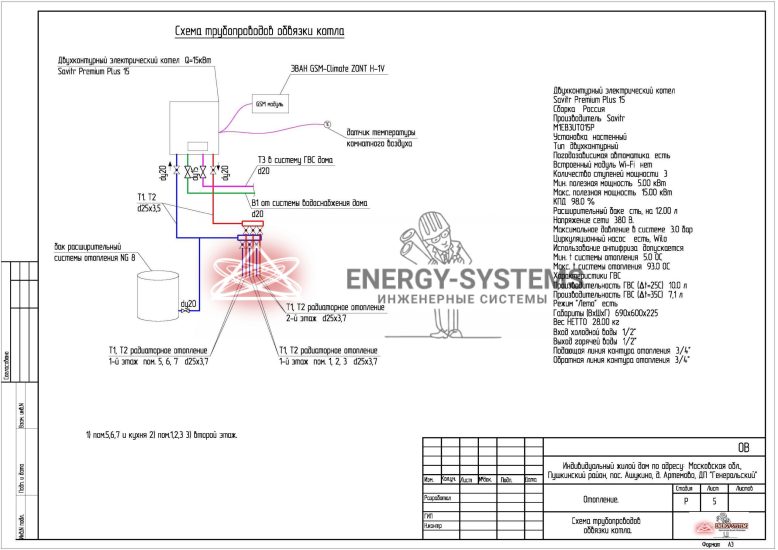

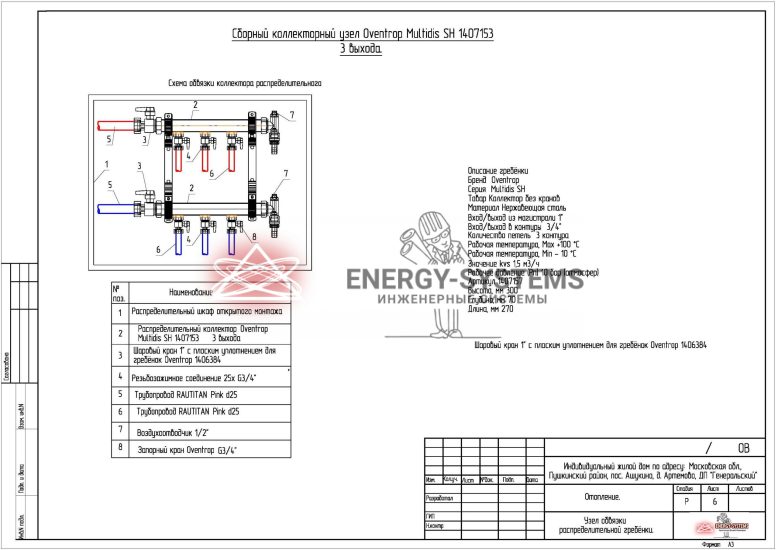

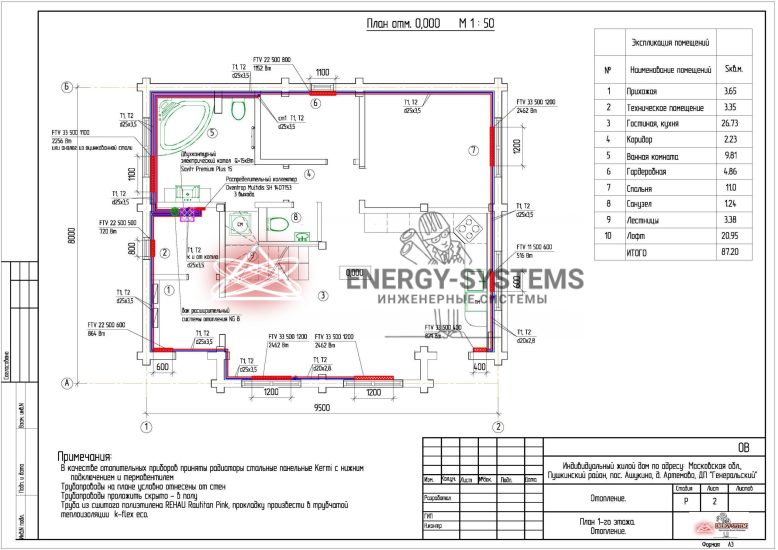

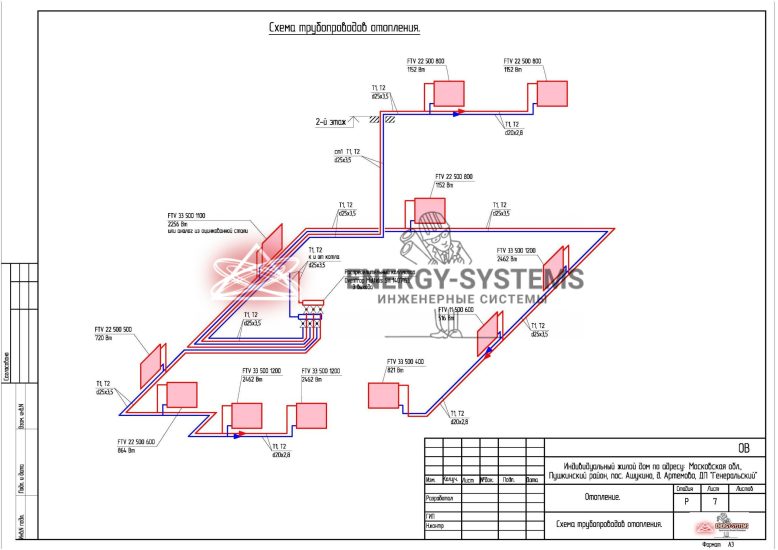

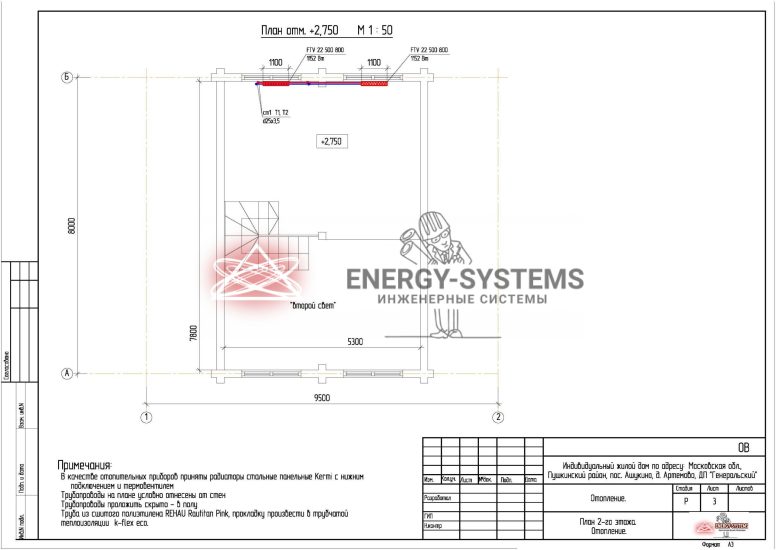

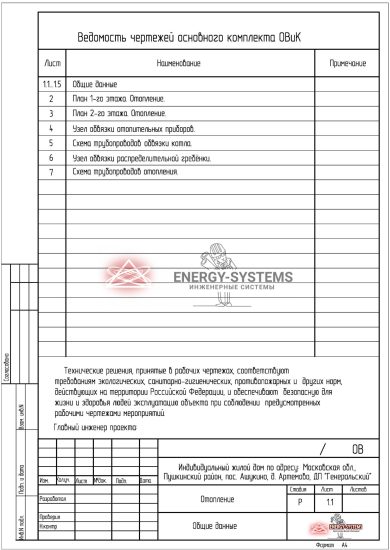

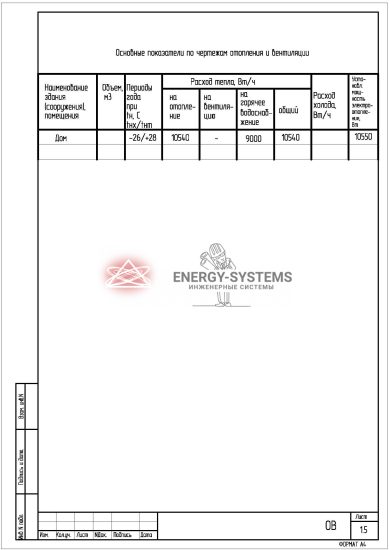

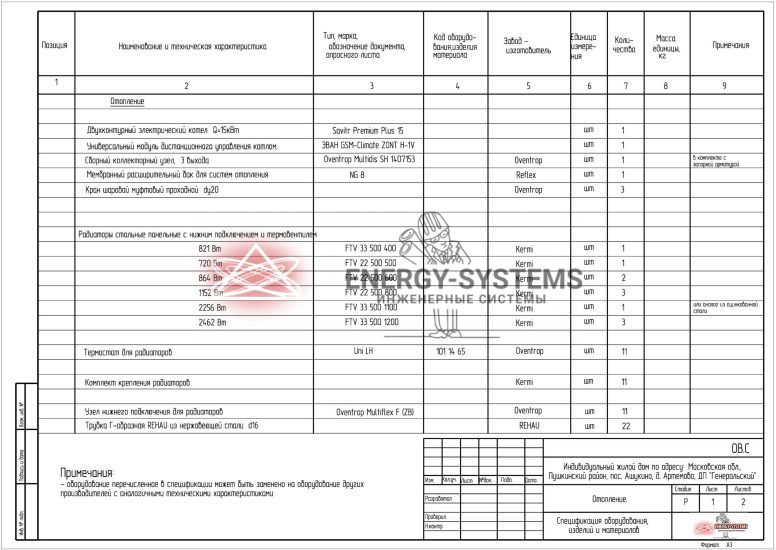

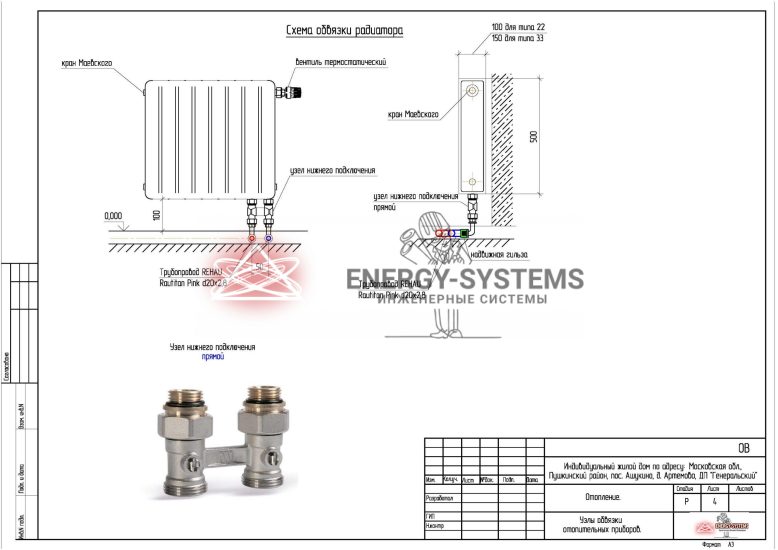

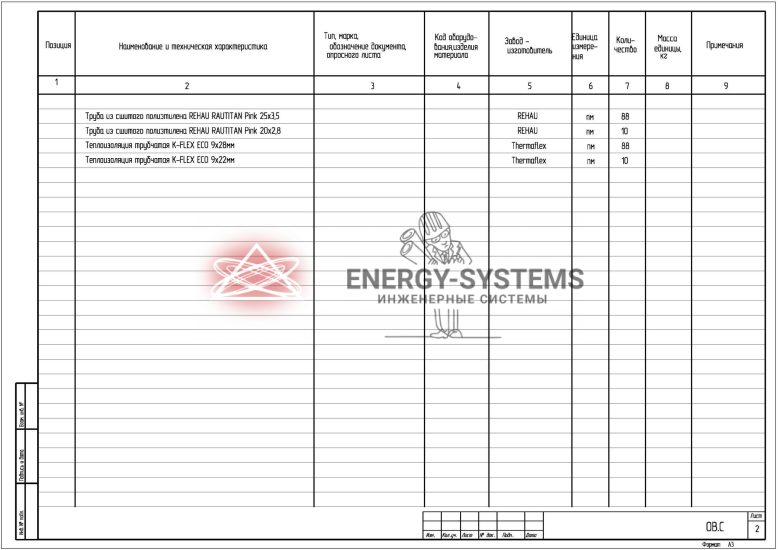

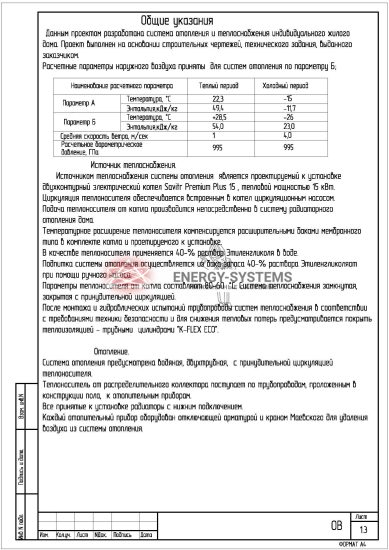

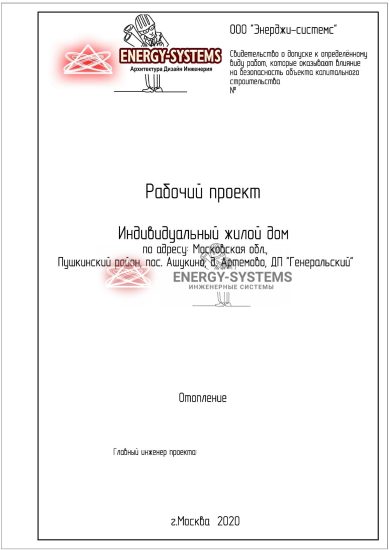

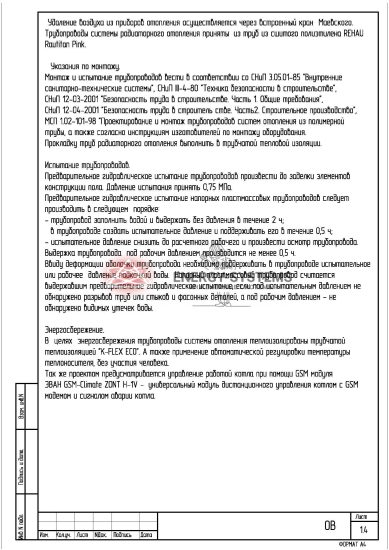

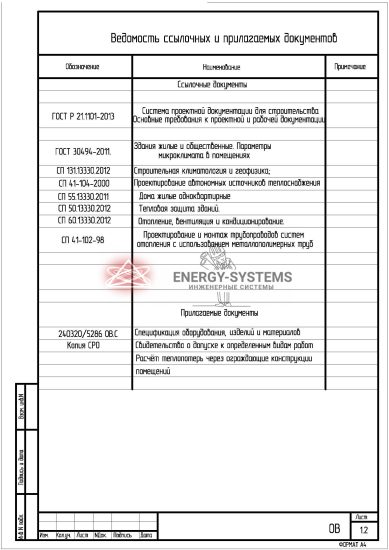

Ниже представлен упрощенный проект, который мы можем выложить на сайте. Он дает хорошее представление о том, как будет выглядеть готовый проект отопления дома.
Нормативная база и стандарты в проектировании систем отопления
Любой проект инженерных систем, и отопления в частности, обязан строго соответствовать действующим нормативным документам Российской Федерации. Несоблюдение этих норм может привести к отказу в согласовании, проблемам с безопасностью и эксплуатацией объекта. Вот лишь некоторые из ключевых документов, на которые опираются наши инженеры-проектировщики:
- СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003": Этот свод правил является основным документом, регулирующим проектирование и монтаж систем отопления, вентиляции и кондиционирования. Он содержит требования к параметрам внутреннего воздуха, выбору систем, теплоносителю, схемам, материалам и оборудованию. Например, пункт 6.2.1 гласит: "Параметры микроклимата помещений (температура воздуха, относительная влажность, скорость движения воздуха, результирующая температура, локальная асимметрия результирующей температуры) следует принимать в соответствии с ГОСТ 30494."
- СП 50.13330.2012 "Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003": Определяет требования к тепловой защите ограждающих конструкций зданий, что напрямую влияет на расчет теплопотерь и, как следствие, на мощность системы отопления. Он устанавливает нормы сопротивления теплопередаче стен, окон, кровли, полов.
- СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности": Этот документ регламентирует требования пожарной безопасности при проектировании и монтаже систем ОВК, включая безопасные расстояния, материалы воздуховодов, огнезащиту и автоматику. Например, пункт 6.4.2 устанавливает, что "Транзитные воздуховоды и коллекторы систем отопления, вентиляции и кондиционирования воздуха... следует предусматривать с пределами огнестойкости не менее: ЕИ 150 – при прокладке через противопожарные преграды..."
- Постановление Правительства РФ № 87 "О составе разделов проектной документации и требованиях к их содержанию": Определяет структуру и содержание проектной документации для объектов капитального строительства, включая раздел "Отопление, вентиляция и кондиционирование воздуха".
- ГОСТ Р 21.101-2020 "Система проектной документации для строительства. Основные требования к проектной и рабочей документации": Устанавливает общие требования к оформлению проектной и рабочей документации, включая форматы листов, типы линий, шрифты, правила нанесения размеров и обозначений.
- СП 41-101-95 "Проектирование тепловых пунктов": Содержит требования к проектированию тепловых пунктов, узлов учета тепловой энергии и другого вспомогательного оборудования.
- ГОСТ 30494-2011 "Здания жилые и общественные. Параметры микроклимата в помещениях": Определяет оптимальные и допустимые параметры температуры, влажности и скорости движения воздуха в жилых и общественных зданиях, на которые ориентируются при расчете и проектировании систем отопления.
Наши специалисты постоянно отслеживают изменения в законодательстве и нормативной базе, чтобы каждый проект был актуальным и безупречным с юридической точки зрения.
Типичные ошибки и способы их избежания при проектировании в AutoCAD
Даже с таким мощным инструментом, как AutoCAD, ошибки в проектировании возможны, особенно если не хватает опыта или внимания к деталям. Зная наиболее распространенные просчеты, их можно эффективно предотвращать.
- Неправильный теплотехнический расчет: Самая фундаментальная ошибка, ведущая к недостаточной мощности системы или ее переизбытку. Избежать ее можно, используя проверенные методики, специализированное программное обеспечение для расчета теплопотерь и всегда перепроверяя исходные данные.
- Ошибки в гидравлике: Неверный подбор диаметров труб или насоса может привести к неравномерному прогреву радиаторов, шуму в системе или повышенному энергопотреблению. Тщательный гидравлический расчет с использованием специализированных модулей или ручной проверкой критически важен.
- Несоответствие нормам: Игнорирование или незнание действующих СП и ГОСТов приводит к проблемам с согласованием и безопасностью. Регулярное обновление знаний нормативной базы и использование чек-листов помогает избежать этого.
- Неправильное оформление чертежей: Отсутствие необходимых размеров, выносок, условных обозначений, несоблюдение ГОСТов по оформлению делает чертеж непонятным для монтажников и проверяющих органов. Использование шаблонов, блоков и стандартизированных стилей в AutoCAD существенно упрощает эту задачу.
- Использование устаревших или некорректных блоков: Применение блоков с неверными характеристиками или габаритами может привести к ошибкам в спецификации и коллизиям на монтаже. Необходимо регулярно обновлять библиотеки блоков и проверять их актуальность.
- Коллизии с другими инженерными системами: Трубопроводы отопления могут пересекаться с водопроводом, канализацией, вентиляцией, электрическими кабелями. Использование внешних ссылок (XRefs) и координация со смежными разделами проекта позволяет выявлять и устранять такие коллизии на ранних этапах.
Проектирование инженерных систем с «Энерджи Системс»
В «Энерджи Системс» мы понимаем, что каждый объект уникален и требует индивидуального подхода. Наша команда квалифицированных инженеров-проектировщиков обладает глубокими знаниями и многолетним опытом в создании эффективных, надежных и экономичных систем отопления, вентиляции и кондиционирования воздуха. Мы используем передовые методы проектирования, включая современные CAD-системы, чтобы гарантировать высочайшее качество и точность каждого проекта.
Мы предлагаем полный спектр услуг по проектированию: от разработки концепции и проведения всех необходимых расчетов до создания полного комплекта рабочей документации, готовой к реализации. Наша цель – обеспечить вам не просто работающую систему, а оптимальное решение, которое будет служить долгие годы, обеспечивая комфорт и минимизируя эксплуатационные расходы. Обращаясь к нам, вы получаете не только проект, но и уверенность в его безупречном качестве и соответствии всем действующим нормам.
Стоимость услуг по проектированию систем отопления
Стоимость проектирования системы отопления – это всегда индивидуальный вопрос, который зависит от множества факторов: площади и сложности объекта, выбранного типа системы, объема необходимой документации и сроков выполнения работ. Мы стремимся предложить нашим клиентам прозрачное и понятное ценообразование, учитывая все особенности их проекта. Для вашего удобства мы разработали онлайн-калькулятор, который поможет вам получить предварительную оценку стоимости услуг по проектированию инженерных систем.
Ниже вы можете воспользоваться нашим интерактивным калькулятором, чтобы быстро и удобно рассчитать ориентировочную стоимость проектирования системы отопления для вашего объекта. Просто выберите необходимые параметры, и калькулятор покажет примерную цену. Если у вас возникнут вопросы или потребуется более детальный расчет, наши специалисты всегда готовы проконсультировать вас.
Онлайн расчет стоимости проектирования
Заключение
Проектирование систем отопления – это сложный, многогранный процесс, требующий глубоких знаний, опыта и применения современных инструментов. AutoCAD, благодаря своей универсальности и широкому набору функций, стал незаменимым помощником для инженеров-проектировщиков, позволяя создавать точные, детализированные и эффективные проекты. От качества проектирования зависит не только комфорт и безопасность, но и экономичность эксплуатации здания на долгие годы вперед.
Выбор профессиональной проектной организации, которая строго следует нормативной базе и использует передовые технологии, является ключевым решением. «Энерджи Системс» готова стать вашим надежным партнером в этом вопросе, обеспечивая безупречное качество и индивидуальный подход к каждому проекту, ведь мы знаем, что тепло – это не роскошь, а базовая потребность, которую мы помогаем реализовать максимально эффективно.
