Проектирование инженерных систем – процесс многогранный и ответственный, требующий глубоких знаний, тщательного анализа и предвидения. Однако, несмотря на всю скрупулезность подхода, жизнь нередко вносит свои коррективы. Изменения в проекте отопления – это не досадная случайность, а скорее закономерное явление, с которым сталкиваются как заказчики, так и проектировщики, и строители. Важно не просто констатировать факт их возникновения, но понимать причины, оценивать последствия и, главное, уметь грамотно и своевременно реагировать, минимизируя риски и сохраняя эффективность системы.
В нашей работе, в компании «Энерджи Системс», мы ежедневно сталкиваемся с необходимостью адаптации проектных решений к меняющимся условиям. Именно поэтому мы уделяем особое внимание гибкости проектирования и глубокой проработке всех возможных сценариев. Мы не просто создаем проект, мы предлагаем комплексное решение, способное выдержать проверку временем и обстоятельствами.
Причины возникновения изменений в проекте отопления
Чтобы эффективно управлять изменениями, необходимо четко представлять их источники. Как правило, их можно разделить на несколько ключевых категорий, каждая из которых требует своего подхода.
Объективные обстоятельства
Эти причины часто не зависят от воли участников проекта и могут возникнуть на любом этапе его реализации:
- Изменение исходных данных. Например, уточнение геологических или гидрогеологических условий на участке, изменение климатических параметров, обнаружение скрытых коммуникаций или конструкций, не учтенных на этапе предпроектных изысканий.
- Нормативно-правовые нововведения. Законодательство в области строительства и эксплуатации зданий постоянно совершенствуется. Вступление в силу новых строительных норм и правил (СНиП), сводов правил (СП), технических регламентов или постановлений Правительства Российской Федерации может повлечь за собой необходимость пересмотра уже утвержденных решений. Так, например, актуализация СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» может потребовать пересчета тепловых нагрузок или изменения схем подключения оборудования.
- Форс-мажорные обстоятельства. Непредвиденные события, такие как стихийные бедствия, аварии или другие чрезвычайные ситуации, могут потребовать кардинального пересмотра проекта или его отдельных частей.
- Изменение рыночной конъюнктуры. Появление новых, более эффективных или экономичных материалов и оборудования на рынке, а также снятие с производства ранее заложенных в проект решений, может стать причиной для внесения изменений.
Субъективные факторы
Эта группа причин связана с решениями и действиями участников проекта:
- Пожелания заказчика. На стадии строительства или даже после его завершения заказчик может изменить свои предпочтения относительно функциональности, эстетики или бюджета проекта. Это могут быть изменения в планировке помещений, увеличение или уменьшение площади, запрос на использование других типов радиаторов, изменение источника теплоснабжения или даже полное переосмысление концепции отопления.
- Ошибки проектирования. Несмотря на многоступенчатую проверку, человеческий фактор исключить полностью невозможно. Ошибки или неточности в расчетах, выборе оборудования, трассировке трубопроводов могут быть выявлены на поздних стадиях и потребовать корректировки.
- Ошибки при монтаже. Несоблюдение проектных решений, использование некачественных материалов, неправильный монтаж оборудования или трубопроводов строительной бригадой также может привести к необходимости внесения изменений в проект для устранения выявленных недочетов или адаптации системы к фактически выполненным работам.
- Оптимизация решений. В процессе реализации проекта могут быть найдены более эффективные, экономичные или технологичные способы решения поставленных задач, которые не были очевидны на начальном этапе.
Нормативные требования
Это отдельная, но крайне важная категория, тесно связанная с объективными обстоятельствами. Речь идет о необходимости приведения проекта в соответствие с действующими нормами и правилами, которые могли быть упущены на начальной стадии или изменились в процессе. Например, требования к пожарной безопасности, энергоэффективности зданий (согласно Федеральному закону от 23.11.2009 № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности»), или санитарно-гигиеническим нормам. Несоблюдение этих требований может повлечь за собой отказ в вводе объекта в эксплуатацию.
Этапы и виды изменений
Изменения могут возникать на разных стадиях жизненного цикла проекта, и каждый этап имеет свои особенности и стоимость корректировок.
Изменения на стадии проектирования
Это самый благоприятный и наименее затратный этап для внесения изменений. На этой стадии корректировки вносятся в документацию, чертежи, схемы. Стоимость таких изменений обычно ограничивается трудозатратами проектировщиков. Примером может служить изменение типа отопительных приборов с радиаторов на внутрипольные конвекторы по желанию заказчика или пересмотр схемы разводки трубопроводов для оптимизации гидравлических потерь.
Изменения в процессе строительства и монтажа
На этом этапе изменения уже гораздо более ощутимы. Они могут потребовать демонтажа уже установленного оборудования, перепрокладки трубопроводов, изменения отверстий в стенах или перекрытиях. Это влечет за собой не только дополнительные проектные работы, но и значительные строительно-монтажные затраты, а также увеличение сроков реализации проекта. Например, выяснилось, что заложенный в проект котел не помещается в отведенном для него помещении из-за изменившихся габаритов, или обнаружилась невозможность прокладки трубопровода по проектной трассе из-за непредвиденных препятствий.
Изменения в ходе эксплуатации
Наиболее дорогостоящие и сложные изменения. Они возникают после ввода объекта в эксплуатацию и обычно связаны с выявлением серьезных недостатков системы, изменением функционального назначения помещений, модернизацией оборудования или необходимостью повышения энергоэффективности. Например, собственник решил переоборудовать часть жилого дома под коммерческие цели, что потребовало значительного увеличения тепловой нагрузки и полной переделки системы отопления.
Процедура внесения изменений: Нормативная база и практические аспекты
Грамотное внесение изменений в проектную документацию – это не просто исправление чертежей, а строго регламентированная процедура, подчиняющаяся требованиям нормативно-правовых актов Российской Федерации. Несоблюдение этой процедуры может привести к серьезным юридическим и техническим проблемам, вплоть до невозможности ввода объекта в эксплуатацию.
Основным документом, регламентирующим состав и требования к проектной документации, является Постановление Правительства РФ от 16.02.2008 № 87 «О составе разделов проектной документации и требованиях к их содержанию». Любые изменения, затрагивающие существенные характеристики системы отопления, должны быть оформлены в соответствии с этим постановлением и Градостроительным кодексом Российской Федерации.
Процедура, как правило, включает следующие этапы:
- Обоснование необходимости изменений. Заказчик или подрядчик формирует запрос на изменение, подробно описывая причину и суть предлагаемых корректировок.
- Технико-экономическое обоснование. Проектировщик анализирует предложенные изменения, оценивает их влияние на проект в целом, проводит необходимые расчеты (например, тепловые потери, гидравлика), определяет возможные риски и преимущества, а также ориентировочную стоимость реализации. Важно оценить, как изменения повлияют на соответствие системы требованиям СП 60.13330.2020 и других применимых норм.
- Разработка корректирующей документации. На основе обоснования и согласований разрабатываются новые чертежи, схемы, пояснительные записки, спецификации оборудования и материалов.
- Согласование изменений. Корректирующая документация должна быть согласована со всеми заинтересованными сторонами: заказчиком, генеральным проектировщиком, подрядными организациями, а в ряде случаев – с органами государственного надзора (например, при изменении тепловой нагрузки более чем на 10-15% или изменении источника теплоснабжения, что может потребовать прохождения повторной экспертизы проектной документации согласно Градостроительному кодексу РФ).
- Утверждение изменений. После всех согласований изменения официально утверждаются заказчиком и становятся частью действующего проекта.
Мы в «Энерджи Системс» осознаем всю сложность и важность этого процесса. Наши специалисты обладают не только глубокими инженерными знаниями, но и богатым опытом взаимодействия с регулирующими органами и всеми участниками строительного процесса. Мы готовы взять на себя полную ответственность за качественное и своевременное внесение любых необходимых изменений, обеспечивая полное соответствие актуальным нормам и требованиям.
«При внесении изменений в проект отопления, особенно когда речь идет о замене основного оборудования или изменении принципиальной схемы, всегда начинайте с детального перерасчета тепловых нагрузок и гидравлики всей системы. Малейшее отклонение может привести к дисбалансу, перегреву или недогреву отдельных помещений, а в худшем случае – к аварийной ситуации. Лучше потратить время на тщательный анализ на бумаге, чем потом устранять дорогостоящие ошибки на объекте. Помните о СП 60.13330.2020: он ваш главный помощник и строгий контролер.»
Виталий, главный инженер «Энерджи Системс», стаж работы 12 лет.

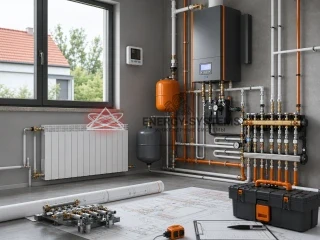

Ниже представлены упрощенные проекты, которые мы можем выложить на сайте. Они дают хорошее представление о том, как будет выглядеть проект, выполненный нашими специалистами, и как мы подходим к деталям.
Типичные примеры изменений и их последствия
Рассмотрим несколько распространенных сценариев изменения проекта отопления и их потенциальные последствия:
- Изменение источника теплоснабжения. Например, переход с централизованного теплоснабжения на индивидуальный газовый котел или, наоборот, отказ от газового котла в пользу электрического. Это влечет за собой кардинальные изменения: пересчет тепловых нагрузок, изменение схем подключения, трассировки трубопроводов, требований к вентиляции и дымоудалению, электроснабжению (согласно ПУЭ), а также может потребовать получения новых разрешений и согласований.
- Изменение планировки или функционального назначения помещений. Если, например, гараж переоборудуется в жилую комнату, потребуется значительное увеличение тепловой нагрузки для этого помещения, установка дополнительных отопительных приборов, а возможно, и увеличение мощности всей системы. Это может повлиять на балансировку всей системы, требуя перенастройки или даже замены циркуляционного насоса.
- Замена типа отопительных приборов. Переход от традиционных радиаторов к системе «теплый пол» или внутрипольным конвекторам. Это требует изменения температурного графика теплоносителя, что напрямую влияет на выбор котла, коллекторов, насосного оборудования и схемы разводки. Система «теплый пол» работает на более низких температурах, что может потребовать установки смесительных узлов.
- Изменение материалов трубопроводов. Например, замена стальных труб на полимерные. Это влечет за собой перерасчет гидравлического сопротивления системы, что может повлиять на выбор диаметра труб и мощность циркуляционного насоса. Важно учитывать совместимость материалов и их долговечность.
- Добавление или удаление помещений. Пристройка веранды или, наоборот, снос части здания. Каждое такое изменение требует пересчета общей тепловой нагрузки, корректировки схемы разводки и балансировки системы. Новые помещения должны быть интегрированы в существующую систему без ущерба для ее эффективности.
Последствия неграмотного или несвоевременного внесения изменений могут быть весьма серьезными: от снижения комфорта и перерасхода энергоресурсов до аварийных ситуаций, преждевременного выхода оборудования из строя и даже штрафных санкций со стороны надзорных органов. Именно поэтому так важен профессиональный подход к каждому этапу работы.
Предотвращение и минимизация рисков при изменениях
Хотя полностью исключить изменения невозможно, их количество и негативное влияние можно значительно сократить, придерживаясь определенных принципов:
- Максимально полные исходные данные. Чем более детально и точно собрана информация на предпроектной стадии (архитектурные решения, конструктивные особенности, пожелания заказчика, топографическая съемка, геологические изыскания), тем меньше вероятность возникновения непредвиденных факторов.
- Тщательная проработка технического задания. Детальное ТЗ, разработанное совместно с заказчиком, позволяет учесть все нюансы и требования до начала проектирования. Это основа для предотвращения изменений по инициативе заказчика.
- Комплексное проектирование. Интегрированный подход, когда все инженерные системы (отопление, вентиляция, водоснабжение, канализация, электроснабжение) проектируются взаимосвязанно, позволяет выявлять и устранять потенциальные коллизии на ранних этапах. Современные методы, такие как информационное моделирование зданий (БИМ-технологии), позволяют создать цифровую модель объекта, где все системы взаимодействуют, что значительно снижает количество ошибок.
- Регулярная коммуникация. Постоянный диалог между заказчиком, проектировщиком и строителями позволяет оперативно выявлять и согласовывать возникающие вопросы, предотвращая их перерастание в серьезные проблемы.
- Гибкость проектных решений. Заложение в проект определенного запаса прочности и возможности для будущей модернизации без кардинальных переделок. Например, предусматривать дополнительные выводы для подключения будущих отопительных приборов или возможность изменения схемы подключения.
- Привлечение опытных специалистов. Профессионалы, имеющие богатый опыт в проектировании и строительстве, способны предвидеть многие потенциальные проблемы и предложить оптимальные решения еще на стадии разработки проекта. Именно такие специалисты работают в нашей компании «Энерджи Системс».
Экономическая сторона вопроса: Стоимость изменений
Один из самых чувствительных аспектов любых изменений – это их стоимость. Важно понимать, что цена вопроса экспоненциально возрастает с каждым новым этапом проекта. Изменения, внесенные на стадии концепции или эскизного проекта, могут стоить относительно небольших денег – в основном, это трудозатраты проектировщиков на перерасчеты и перечерчивание. Например, корректировка принципиальной схемы отопления на этом этапе может обойтись в от 5000 до 20000 рублей, в зависимости от сложности системы.
Когда же изменения происходят на этапе рабочей документации, после того как проект уже прошел экспертизу и согласования, стоимость возрастает. Это уже не только переработка чертежей, но и повторные согласования, возможно, повторная экспертиза. Здесь ценник может начинаться от 30000 рублей и достигать нескольких сотен тысяч рублей, если требуется значительная переработка разделов и повторное прохождение инстанций.
Самые дорогие изменения – это те, что вносятся в процессе строительства или, что еще хуже, после его завершения. Здесь к стоимости проектных работ добавляются затраты на демонтаж уже смонтированных конструкций и оборудования, закупку новых материалов, оплату труда строителей за переделку, а также возможные штрафы за срыв сроков или нарушение технологий. Эти затраты могут составлять десятки и сотни тысяч, а порой и миллионы рублей, значительно превышая первоначальную стоимость проекта. Например, если необходимо переложить всю систему теплого пола из-за ошибки в расчетах, это может повлечь за собой вскрытие стяжки, демонтаж труб, повторный монтаж и заливку, что обойдется в сотни тысяч рублей только за работы, не считая материалов.
Именно поэтому мы всегда настоятельно рекомендуем заказчикам максимально ответственно подходить к формированию технического задания и принятию решений на начальных этапах. Вложения в качественное проектирование и тщательную проработку деталей на старте проекта – это инвестиции, которые окупаются многократно за счет экономии времени, нервов и, конечно же, финансовых средств в будущем. Мы, как проектировщики инженерных систем, стремимся к тому, чтобы наши проекты были максимально точными и полными, чтобы минимизировать риски возникновения дорогостоящих изменений.
Для вашего удобства и прозрачности формирования стоимости наших услуг, мы предлагаем ознакомиться с расценками с помощью нашего онлайн-калькулятора. Здесь вы можете получить предварительную оценку стоимости проектирования различных инженерных систем, включая отопление, исходя из основных параметров вашего объекта.
Онлайн расчет стоимости проектирования
Нормативно-правовая база, регулирующая проектирование и изменения в системах отопления
Для подтверждения экспертности и надежности всей приведенной выше информации, а также для понимания глубины нормативного регулирования, необходимо ознакомиться с ключевыми документами, на основе которых осуществляется проектирование и внесение изменений в системы отопления на территории Российской Федерации. Эти документы являются основой для работы любого квалифицированного инженера-проектировщика:
- Градостроительный кодекс Российской Федерации.
- Федеральный закон от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».
- Федеральный закон от 23.11.2009 № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации».
- Постановление Правительства Российской Федерации от 16.02.2008 № 87 «О составе разделов проектной документации и требованиях к их содержанию».
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». Актуализированная редакция СНиП 41-01-2003.
- СП 73.13330.2016 «Внутренние санитарно-технические системы зданий». Актуализированная редакция СНиП 3.05.01-85.
- СП 124.13330.2012 «Тепловые сети». Актуализированная редакция СНиП 41-02-2003.
- СП 50.13330.2012 «Тепловая защита зданий». Актуализированная редакция СНиП 23-02-2003.
- Правила устройства электроустановок (ПУЭ), седьмое издание.
- ГОСТ 21.1101-2013 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации».
Этот перечень не является исчерпывающим, но он дает представление о масштабе нормативной базы, которой руководствуются инженеры при разработке и корректировке проектов. Каждый пункт этих документов содержит важные требования, обеспечивающие безопасность, надежность и эффективность инженерных систем.
В заключение хочется подчеркнуть, что изменения в проекте отопления – это неотъемлемая часть любого строительного процесса. Важно не бояться их, а уметь грамотно управлять ими. Профессиональный подход, основанный на глубоких знаниях нормативной базы, инженерном опыте и открытом диалоге между всеми участниками проекта, позволяет минимизировать риски, оптимизировать затраты и в конечном итоге создать эффективную, надежную и комфортную систему отопления, полностью отвечающую всем требованиям и ожиданиям. Мы в «Энерджи Системс» готовы стать вашим надежным партнером на этом пути, предлагая полный спектр услуг по проектированию инженерных систем с учетом всех возможных изменений и особенностей вашего объекта.
