В современном мире комфорт и здоровье человека напрямую зависят от качества окружающей среды, и внутренний микроклимат помещений играет здесь ключевую роль. 🏡 Системы отопления и вентиляции – это не просто набор труб и воздуховодов, это сложный инженерный комплекс, который обеспечивает тепло, свежий воздух и оптимальную влажность. 🌡️🌬️ Правильное проектирование этих систем является фундаментом для создания энергоэффективного, безопасного и по-настоящему комфортного пространства, будь то жилой дом, офис или промышленный объект. Без профессионального подхода к проектированию, даже самые дорогие и технологичные компоненты не смогут раскрыть свой потенциал, а в худшем случае – приведут к постоянным проблемам и перерасходу ресурсов. 💸
Основы Проектирования Систем Отопления: Тепло в Каждом Уголке
Проектирование системы отопления – это многогранный процесс, который начинается задолго до монтажа первого радиатора. 👷♂️ Это тщательный расчет, анализ и выбор оптимальных решений для каждого конкретного объекта. Главная цель – обеспечить равномерное и достаточное теплоснабжение при минимальных эксплуатационных затратах. 🔥
Тепловой Баланс и Расчеты: Сердце Проекта ❤️🔥
Первый и, пожалуй, самый критичный этап – это расчет тепловых потерь здания. Он учитывает множество факторов: материал стен, тип окон, качество утепления, ориентацию по сторонам света, климатическую зону и даже количество людей, постоянно находящихся в помещении. 🌍 Специалисты рассчитывают, сколько тепла «уходит» наружу через ограждающие конструкции, вентиляцию и другие пути, а также сколько тепла генерируется внутри (бытовые приборы, люди). На основе этих данных определяется необходимая мощность отопительных приборов для каждой комнаты. 📊
- Основные параметры для расчета:
- Площадь и объем помещений.
- Температура наружного воздуха (для самого холодного периода).
- Требуемая температура внутри помещений (согласно нормам).
- Сопротивление теплопередаче стен, пола, потолка, окон и дверей.
- Наличие мостиков холода.
Выбор Оборудования: Эффективность и Надежность 💪
После расчетов наступает этап подбора оборудования. На рынке представлено огромное количество решений, и выбор зависит от многих факторов: доступность энергоресурсов (газ, электричество, твердое топливо), бюджет, желаемый уровень автоматизации и экологические требования. ♻️
- Котлы: газовые (наиболее популярны), электрические (просты в установке, но дороги в эксплуатации), твердотопливные (автономность, но требуют внимания), жидкотопливные, а также современные тепловые насосы (высокая энергоэффективность, но выше начальные инвестиции). 💰
- Отопительные приборы: радиаторы (стальные, алюминиевые, биметаллические), конвекторы, системы «теплый пол» (водяные или электрические), фанкойлы. 🦶
- Трубопроводы: стальные, медные, полипропиленовые, металлопластиковые. Каждый материал имеет свои преимущества и особенности монтажа. 🔗
Схемы Отопления: Оптимальное Распределение Тепла 🗺️
Проектировщик выбирает наиболее подходящую схему разводки системы отопления. От этого зависит равномерность прогрева, возможность регулировки температуры в разных помещениях и удобство обслуживания.
- Однотрубная: экономична в монтаже, но сложнее в регулировке и может приводить к неравномерному прогреву.
- Двухтрубная: более дорогая, но обеспечивает независимую регулировку каждого радиатора и равномерное тепло.

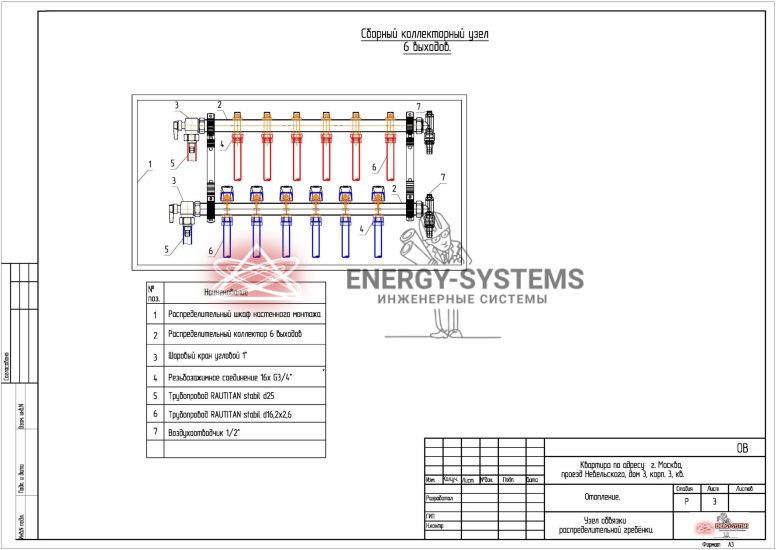

- Коллекторная (лучевая): идеальна для систем «теплого пола», позволяет точно регулировать температуру в каждой зоне и скрывать трубопроводы. ✨
Автоматизация и Управление: Интеллектуальное Тепло 🧠
Современные системы отопления невозможно представить без автоматики. Термостаты, датчики температуры, программаторы и системы «умный дом» позволяют не только поддерживать заданную температуру, но и оптимизировать расход энергии, подстраиваясь под график жильцов или внешние условия. 📱 Это не только комфорт, но и значительная экономия на счетах за отопление. 📉
Тонкости Проектирования Систем Вентиляции: Дышите Полной Грудью! 💨
Вентиляция – это не менее важная часть инженерного обеспечения здания. Она отвечает за поддержание качества воздуха, удаление избыточной влаги, вредных веществ и запахов, а также за приток свежего, насыщенного кислородом воздуха. 👃
Зачем Нужна Вентиляция?: Больше, Чем Просто Свежий Воздух 🌳
Многие ошибочно полагают, что достаточно просто открыть окно. Однако проветривание не обеспечивает постоянного воздухообмена, приводит к сквознякам, потере тепла и проникновению уличного шума и пыли. 🚧 Качественная вентиляция решает эти проблемы, создавая здоровый и комфортный микроклимат:
- Удаление углекислого газа (CO2): Высокая концентрация CO2 вызывает усталость, головные боли и снижение работоспособности. 😴
- Контроль влажности: Избыточная влажность – причина плесени и грибка, вредных для здоровья и разрушающих конструкции. 🦠
- Удаление запахов и вредных веществ: Продукты горения, испарения от мебели и отделочных материалов, запахи из кухни и санузлов. 🤢
- Приток свежего воздуха: Необходим для нормального метаболизма и поддержания бодрости. 🧘♀️
Типы Вентиляционных Систем: От Простого к Сложному 🛠️
Выбор типа вентиляции зависит от назначения помещения, его площади, бюджета и требований к качеству воздуха.
- Естественная вентиляция: Работает за счет разницы температур и давления. Проста и дешева, но не всегда эффективна, особенно в герметичных современных зданиях. 🚪
- Механическая (принудительная) вентиляция: Использует вентиляторы для перемещения воздуха. Обеспечивает контролируемый воздухообмен. 💨
- Приточная вентиляция: Подает свежий воздух в помещение, который затем вытесняет отработанный через естественные неплотности или вытяжные каналы.
- Вытяжная вентиляция: Удаляет загрязненный воздух, а свежий поступает через приточные клапаны или неплотности.
- Приточно-вытяжная вентиляция: Наиболее эффективная система, которая одновременно подает свежий и удаляет отработанный воздух. Часто оснащается рекуператорами. 🔄
Расчет Воздухообмена: Точность – Залог Успеха 🎯
Расчет воздухообмена – это определение необходимого объема воздуха, который должен поступать и удаляться из помещения за единицу времени. Он основывается на санитарных нормах (например, кратности воздухообмена, т.е. сколько раз в час должен меняться воздух) и нормах на одного человека. Для жилых помещений, как правило, это не менее 30 м³/ч на человека, или определенная кратность воздухообмена (например, 0,5-1,0 объем/час для жилых комнат, 3-5 объем/час для кухонь и санузлов). 📏
Фильтрация и Рекуперация: Здоровый Воздух и Энергоэффективность 🌿💰
Современные вентиляционные системы часто включают в себя дополнительные модули:
- Фильтры: Очищают приточный воздух от пыли, пыльцы, аллергенов и вредных частиц, что особенно важно для жителей больших городов или людей с аллергией. 🏙️🤧
- Рекуператоры тепла: Позволяют использовать тепло удаляемого воздуха для подогрева приточного, значительно сокращая затраты на отопление в холодное время года. Это ключевой элемент энергоэффективного дома! ♻️
Мы в компании Энерджи Системс специализируемся на проектировании комплексных инженерных систем, которые не просто соответствуют нормам, но и превосходят ожидания наших клиентов по комфорту, надежности и экономичности. Наша команда инженеров с многолетним опытом готова разработать для вас индивидуальное решение, учитывающее все особенности вашего объекта и ваши пожелания. 🌟

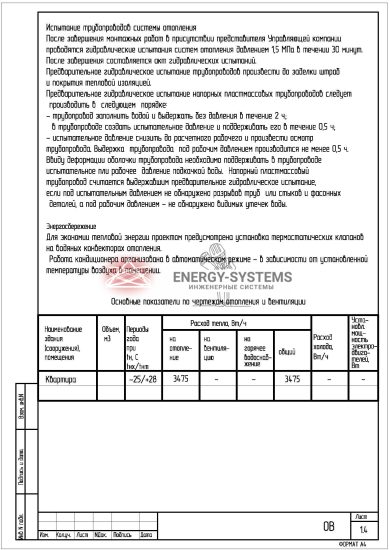

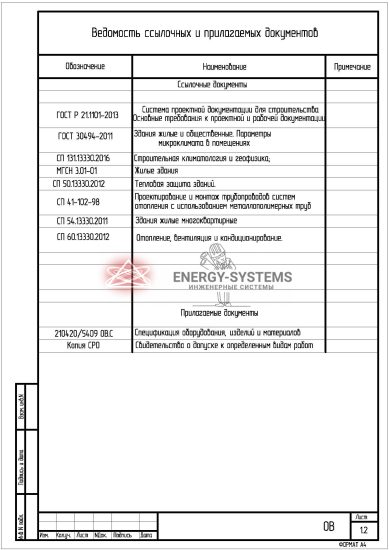

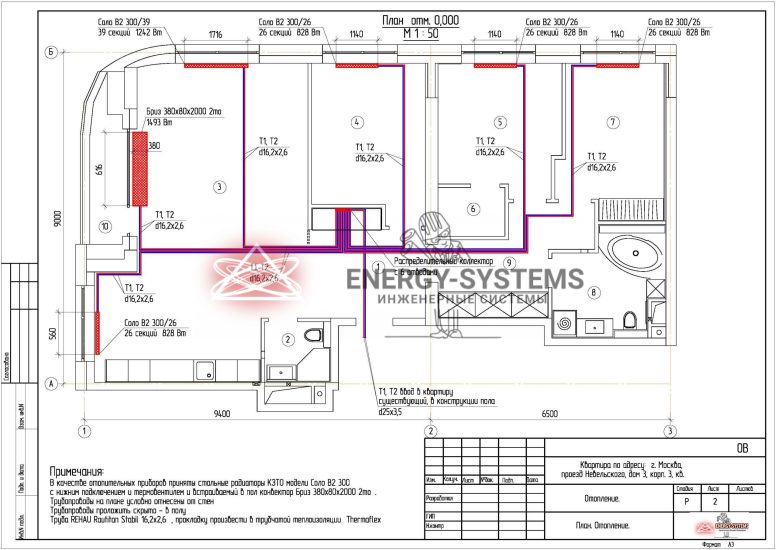

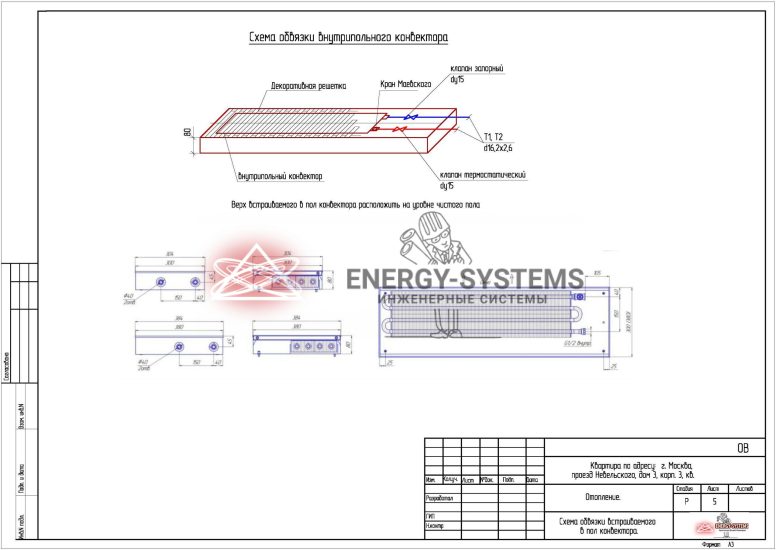

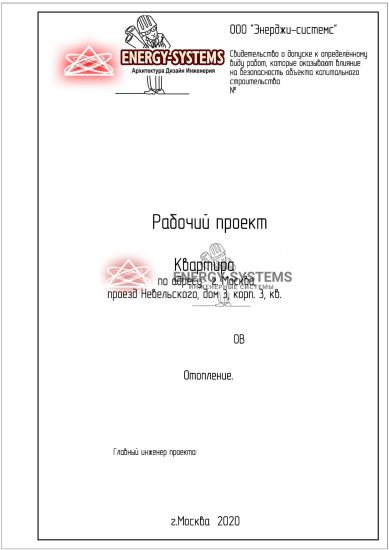

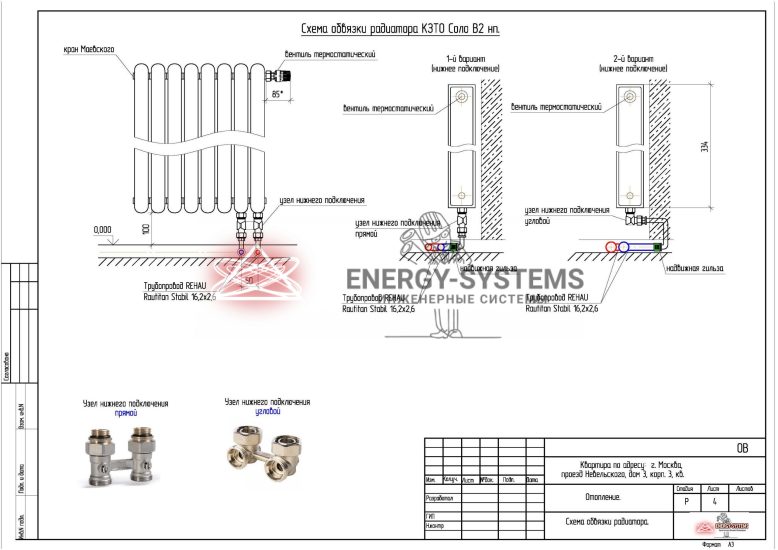

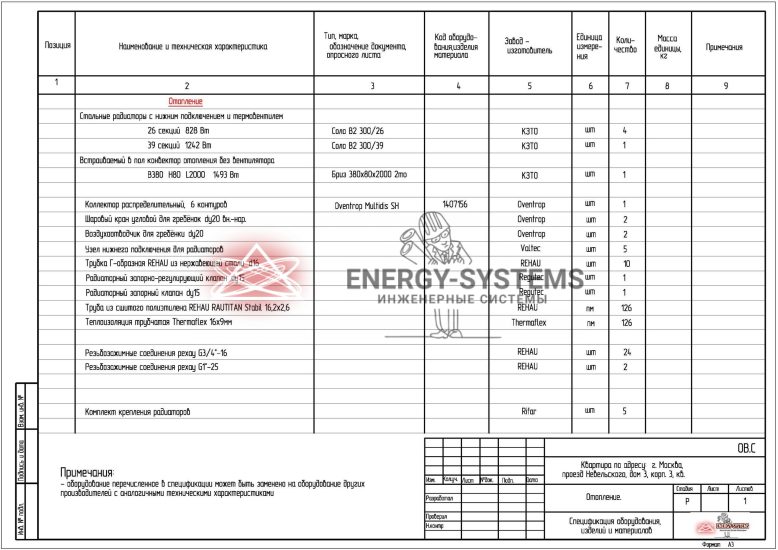

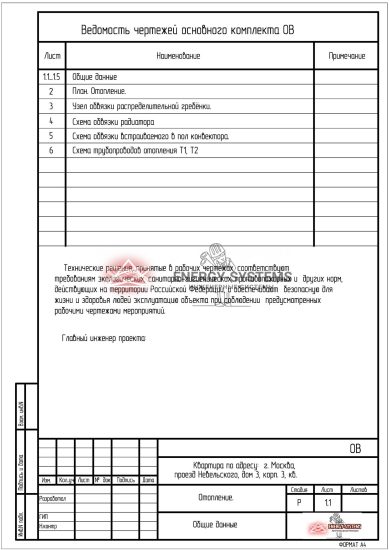

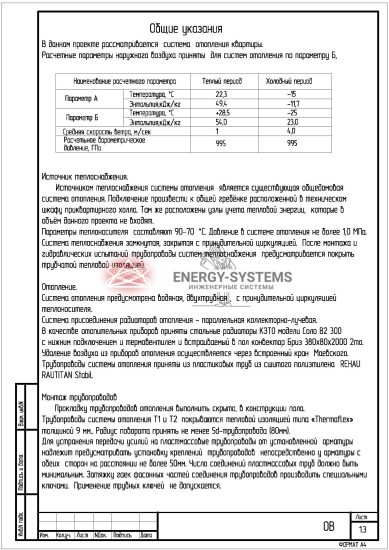

Ниже представлены упрощенные проекты, которые мы можем выложить на сайте. Они дают хорошее представление о том, как будет выглядеть ваш будущий проект, демонстрируя различные варианты планировок и решений. Например, вот один из вариантов проекта отопления и вентиляции для квартиры:
Интегрированный Подход: Отопление и Вентиляция в Едином Проекте 🤝
Раздельное проектирование систем отопления и вентиляции – это путь к ошибкам и неэффективности. 🙅♀️ Только комплексный подход, при котором обе системы разрабатываются как единое целое, позволяет достичь максимальной гармонии и эффективности.
Синергия Систем: Когда Одно Усиливает Другое ✨
При интегрированном проектировании учитывается взаимное влияние отопления и вентиляции. Например, приточно-вытяжная установка с рекуперацией тепла значительно снижает теплопотери, что позволяет уменьшить мощность системы отопления. Или, наоборот, недостаточная вентиляция может привести к необходимости более мощного отопления для борьбы с повышенной влажностью и конденсатом. 💧 Когда эти системы работают в унисон, они создают идеальный микроклимат, минимизируя энергозатраты. Это как хорошо сыгранный оркестр, где каждый инструмент на своем месте! 🎶
Ошибки и Их Последствия: Ценой в Комфорт и Деньги 💸
Типичные ошибки при раздельном проектировании:
- Перегрев или недогрев помещений: Несогласованность мощностей.
- Сквозняки: Неправильно рассчитанные потоки воздуха.
- Высокая влажность или сухость: Нарушение баланса воздухообмена.
- Повышенный шум: Неправильный подбор и размещение вентиляционного оборудования. 🔇
- Избыточные энергозатраты: Самая частая и дорогая ошибка. 📈
- Сложности с монтажом и обслуживанием: Отсутствие единого плана приводит к конфликтам в расположении коммуникаций. 🚧
«Многие пытаются сэкономить на проектировании, считая это необязательной тратой. Но я, Виктор, главный инженер Энерджи Системс с 9-летним стажем, всегда говорю: проектирование – это не затрата, это инвестиция. 💡 Особенно важно при проектировании систем отопления и вентиляции учитывать взаимное влияние воздухообмена и теплового баланса. Никогда не размещайте вытяжные решетки в непосредственной близости от приточных клапанов или радиаторов, чтобы избежать короткого замыкания воздушных потоков и обеспечить равномерное распределение тепла и свежего воздуха по всему помещению. Это кажется мелочью, но именно такие детали определяют эффективность всей системы и комфорт пользователя на долгие годы.»
Нормативно-Правовая База РФ: Строго по Правилам 📜
Проектирование инженерных систем в России регулируется целым рядом нормативно-правовых актов, которые обеспечивают безопасность, надежность и энергоэффективность зданий. Соблюдение этих норм – обязательное условие для легализации и безопасной эксплуатации любой системы. Наша работа всегда строится в строгом соответствии с актуальными требованиями:
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». Актуализированная редакция СНиП 41-01-2003. Это основной документ, регламентирующий требования к проектированию, монтажу и эксплуатации систем ОВК.
- СП 7.13130.2013 «Отопление, вентиляция, кондиционирование. Противопожарные требования». Устанавливает требования пожарной безопасности к системам ОВК.
- Постановление Правительства РФ от 16.02.2008 № 87 «О составе разделов проектной документации и требованиях к их содержанию». Определяет структуру и содержание проектной документации, в том числе для разделов отопления и вентиляции.
- ПУЭ (Правила устройства электроустановок). Регламентируют требования к электроснабжению вентиляционного оборудования, автоматики и насосов системы отопления.
- СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания». Содержит требования к параметрам микроклимата и качеству воздуха в жилых и общественных зданиях.
- Федеральный закон от 23.11.2009 № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности». Требует применения энергоэффективных решений в проектах.
Понимание и применение этих документов позволяет нам гарантировать не только функциональность, но и полную законность и безопасность разработанных нами решений. ⚖️
Этапы Проектирования: От Идеи до Реализации 🚀
Процесс проектирования – это структурированная последовательность шагов, каждый из которых важен для конечного результата.
Техническое Задание (ТЗ): Основа Всего 📝
Все начинается с детального обсуждения ваших потребностей и пожеланий. Мы собираем информацию о назначении объекта, его архитектурных особенностях, количестве проживающих/работающих людей, предпочтениях по типу оборудования и бюджетных ограничениях. На этом этапе формируется Техническое Задание – дорожная карта всего проекта. 🧭
Разработка Концепции: Первые Эскизы и Решения 💡
На основе ТЗ наши инженеры разрабатывают несколько концептуальных решений. Мы предлагаем различные варианты систем отопления и вентиляции, их компоновку, предварительный подбор основного оборудования. На этом этапе обсуждаются преимущества и недостатки каждого подхода, их стоимость и энергоэффективность, чтобы вы могли принять взвешенное решение. 🧐
Рабочая Документация: Детализация до Мелочей 🔍
После утверждения концепции начинается самый объемный этап – разработка рабочей документации. Это полный комплект чертежей, схем, спецификаций оборудования и материалов, пояснительных записок, который необходим для качественного монтажа и последующей эксплуатации. Включает в себя:
- Планы расположения оборудования и трассировки трубопроводов/воздуховодов.

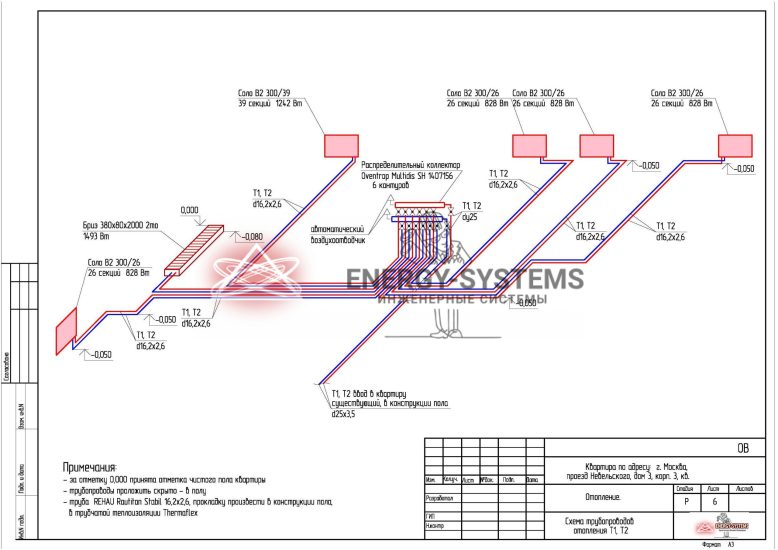

- Аксонометрические схемы систем.
- Схемы автоматизации и электроподключения.
- Таблицы расчетов и гидравлические характеристики.
- Спецификации со списком всех необходимых комплектующих. 📄
Авторский Надзор: Гарантия Соответствия 🧐
Мы предлагаем услугу авторского надзора, чтобы гарантировать строгое соответствие монтажных работ разработанному проекту. Наш инженер регулярно посещает объект, контролирует ход работ, консультирует строителей и оперативно решает возникающие вопросы. Это ключевой фактор для того, чтобы ваш проект был реализован именно так, как было задумано, без отклонений и компромиссов в качестве. ✅
Стоимость Проектирования: Инвестиция в Комфорт и Экономию 📊
Стоимость проектирования инженерных систем – это не просто цена за бумагу, это плата за экспертные знания, опыт и гарантию того, что ваше пространство будет функционировать максимально эффективно, безопасно и комфортно. 🎯 Инвестиции в качественный проект окупаются многократно за счет экономии на эксплуатационных расходах, отсутствии аварий и долгого срока службы оборудования. Например, для квартиры площадью 100 м² стоимость проектирования системы отопления может составлять от 35 000 до 70 000 рублей, а комплексный проект отопления и вентиляции – от 60 000 до 120 000 рублей, в зависимости от сложности и детализации. Для больших объектов, таких как коттеджи или коммерческие здания, цены будут выше, но и экономия от грамотного проекта будет более ощутимой. 💰
Мы понимаем, что каждый проект уникален, и предлагаем гибкий подход к ценообразованию. Чтобы вы могли точно рассчитать стоимость услуг проектирования для вашего объекта, мы разработали удобный онлайн-калькулятор. Ниже вы найдете наш калькулятор, который поможет вам быстро получить предварительную оценку стоимости наших услуг, исходя из ваших потребностей и характеристик объекта. Просто выберите необходимые параметры, и система автоматически рассчитает примерную сумму. 🧑💻
Онлайн расчет стоимости проектирования
Наши специалисты готовы ответить на все ваши вопросы и помочь с выбором оптимального пакета услуг. Мы уверены, что вы найдете у нас решение, идеально подходящее для ваших задач! 🤝
В завершение хочется подчеркнуть: проектирование систем отопления и вентиляции – это не та область, где стоит экономить или полагаться на случай. 🙅♂️ Это сложная инженерная задача, требующая глубоких знаний, опыта и понимания современных технологий. Профессиональное проектирование от компании Энерджи Системс – это ваша гарантия долговечного комфорта, здоровья и значительной экономии на протяжении всего срока службы вашего объекта. Мы создаем не просто проекты, мы создаем идеальные условия для вашей жизни и работы. Доверьте нам заботу о вашем микроклимате! 🌟
