Основы проектирования отопления: ключевые принципы и задачи
Почему проект отопления это не просто "трубы и батареи"
Проектирование системы отопления — это комплексная задача, требующая учета множества факторов. Прежде всего, это обеспечение оптимального теплового баланса здания, что означает поддержание комфортной температуры в каждом помещении при минимальных затратах энергии. Это достигается не только за счет правильного подбора мощности котла или количества радиаторов, но и благодаря тщательному анализу теплопотерь здания, особенностей его конструкции, климатических условий региона и даже ориентации по сторонам света.
Помимо комфорта и энергоэффективности, проект должен гарантировать безопасность эксплуатации системы. Это включает в себя правильный выбор материалов, соблюдение правил монтажа, установку необходимой автоматики и защитных устройств. Наконец, современный проект отопления обязан учитывать экологические аспекты, предлагая решения, минимизирующие вредное воздействие на окружающую среду, и соответствовать всем действующим нормативным документам.
Законодательная база и нормативные требования
В Российской Федерации проектирование систем отопления строго регламентируется целым комплексом нормативных документов. Это не прихоть, а необходимость, продиктованная заботой о безопасности, здоровье людей и рациональном использовании ресурсов. Игнорирование этих требований не только чревато административными штрафами и невозможностью сдачи объекта в эксплуатацию, но и создает реальную угрозу для жизни и здоровья обитателей здания. Эти нормы охватывают все: от требований к материалам и оборудованию до правил расчетов и оформления проектной документации.
Основные этапы проектирования
Процесс проектирования системы отопления обычно включает несколько последовательных этапов, каждый из которых критически важен для конечного результата:
- Предпроектное обследование и сбор исходных данных. На этом этапе проводится анализ объекта, его архитектурных особенностей, материалов стен, окон, дверей. Собираются данные о климатических условиях региона, наличии инженерных коммуникаций (газ, электричество, водопровод).
- Разработка технического задания (ТЗ). Совместно с заказчиком формулируются основные требования к системе: желаемый тип отопления, температурный режим, бюджетные ограничения, особенности эксплуатации.
- Теплотехнический расчет. Определяются теплопотери каждого помещения и здания в целом, что позволяет точно подобрать мощность источника тепла и отопительных приборов.
- Гидравлический расчет. Вычисляются диаметры трубопроводов, подбираются циркуляционные насосы, чтобы обеспечить равномерное распределение теплоносителя по всем контурам системы.
- Подбор основного и вспомогательного оборудования. На основе расчетов выбираются котел, радиаторы, трубы, расширительный бак, арматура, автоматика.
- Разработка схем и чертежей. Создаются поэтажные планы с расположением оборудования, аксонометрические схемы трубопроводов, принципиальные схемы подключения.
- Составление спецификаций и смет. Формируется полный перечень необходимого оборудования и материалов, а также предварительная оценка стоимости реализации проекта.
- Оформление проектной документации. Все расчеты, схемы и спецификации объединяются в единый проект, соответствующий государственным стандартам (ГОСТам) и строительным нормам.
Выбор системы отопления: многообразие решений
Современный рынок предлагает широкий спектр отопительных систем, каждая из которых имеет свои преимущества и недостатки. Выбор оптимального решения зависит от множества факторов: типа здания, доступности энергоресурсов, бюджета, личных предпочтений и требований к комфорту.
Радиаторное отопление
Это классический и наиболее распространенный вид отопления, основанный на передаче тепла от радиаторов (батарей) воздуху в помещении. Теплоноситель (вода или антифриз), нагретый в котле, циркулирует по трубам и поступает в радиаторы, которые отдают тепло окружающему пространству.
- Преимущества: Относительная простота монтажа, широкий выбор радиаторов по дизайну и мощности, возможность быстрого регулирования температуры в отдельных помещениях с помощью термостатических клапанов.
- Недостатки: Неравномерное распределение температуры по высоте помещения (теплый воздух поднимается к потолку), конвективные потоки могут поднимать пыль, радиаторы занимают место и могут не вписываться в интерьер.
- Виды радиаторов: Чугунные (долговечные, высокая тепловая инерция), алюминиевые (легкие, высокая теплоотдача, подвержены коррозии при неправильном теплоносителе), биметаллические (сочетают прочность стали и теплоотдачу алюминия), стальные панельные (хорошая теплоотдача, доступная цена).
Теплые полы (водяные)
Система "теплый пол" обеспечивает нагрев помещения за счет теплоносителя, циркулирующего по трубам, уложенным под напольным покрытием. Тепло излучается всей поверхностью пола, создавая очень комфортный температурный режим.
- Преимущества: Равномерное распределение тепла по всей площади помещения, отсутствие конвективных потоков и сквозняков, эстетичность (система скрыта), экономичность за счет более низкой температуры теплоносителя.
- Недостатки: Более сложный и дорогой монтаж, высокая тепловая инерция (медленное реагирование на изменение температуры), ограничения по выбору напольных покрытий (не все материалы хорошо проводят тепло), сложность ремонта в случае протечки.
- Особенности монтажа и регулирования: Требует тщательной теплоизоляции основания, использования специальных труб и коллекторов с расходомерами для балансировки контуров.
Воздушное отопление
В этой системе нагретый воздух подается в помещения по воздуховодам. Чаще всего воздушное отопление интегрировано с системой вентиляции и кондиционирования.
- Принцип работы: Воздух нагревается в теплообменнике (например, газовой или электрической печи), а затем распределяется по помещениям через систему воздуховодов и решеток.
- Применение: Часто используется в больших коммерческих и промышленных зданиях, а также в домах, где требуется комплексное решение для климата.
- Плюсы и минусы: Быстрый нагрев помещения, возможность фильтрации и увлажнения воздуха, интеграция с вентиляцией и кондиционированием. Однако требует значительного пространства для воздуховодов, может быть шумным, и есть риск распространения запахов между помещениями.
Комбинированные системы
В некоторых случаях наиболее эффективным решением является комбинация различных систем отопления. Например, в жилых домах часто сочетают теплые полы на первом этаже (гостиная, кухня, ванные комнаты) с радиаторным отоплением на втором этаже (спальни, кабинеты). Это позволяет максимально использовать преимущества каждого типа системы, обеспечивая оптимальный комфорт и экономичность в разных зонах здания.
Источники тепла: от газовых котлов до тепловых насосов
Выбор источника тепла — один из ключевых моментов в проектировании. Он определяется доступностью энергоресурсов, стоимостью топлива, мощностью системы и экологическими требованиями.
- Газовые котлы: Самый распространенный вариант в газифицированных районах. Отличаются высокой эффективностью, относительно низкой стоимостью газа, широким ассортиментом моделей (настенные, напольные, одноконтурные, двухконтурные, конденсационные).
- Электрические котлы: Просты в монтаже, экологичны, не требуют дымохода. Однако стоимость электроэнергии может быть высокой, и для мощных котлов требуется соответствующая электрическая сеть.
- Твердотопливные котлы: Используют дрова, уголь, пеллеты. Актуальны там, где нет газа. Требуют регулярной загрузки топлива и чистки, наличия места для хранения топлива.
- Тепловые насосы: Энергоэффективное и экологичное решение, использующее тепло земли, воды или воздуха. Высокие первоначальные затраты, но очень низкие эксплуатационные расходы.
- Централизованное отопление: Актуально для многоквартирных домов. Проектирование сводится к подключению к существующим сетям и внутриквартирной разводке.
Технические аспекты и расчеты в проектировании отопления
Качественное проектирование невозможно без точных инженерных расчетов. Именно они позволяют выбрать оборудование необходимой мощности, определить параметры трубопроводов и гарантировать стабильную работу всей системы.
Теплотехнический расчет здания: основа основ
Теплотехнический расчет — это самый первый и один из важнейших этапов проектирования. Его цель — определить суммарные теплопотери здания через все ограждающие конструкции (стены, окна, двери, пол, потолок) и вентиляцию. Для каждого помещения рассчитываются индивидуальные теплопотери. Этот расчет учитывает множество параметров:
- Материалы и толщина стен, перекрытий, кровли.
- Тип и количество окон, их размеры, коэффициент теплопередачи стеклопакетов.
- Тип и количество дверей.
- Ориентация здания по сторонам света (южные помещения теряют меньше тепла, северные — больше).
- Наличие мостиков холода.
- Расчетная температура наружного воздуха для данного региона (самая холодная пятидневка).
- Требуемая температура воздуха внутри помещений.
Правильно выполненный теплотехнический расчет позволяет избежать как дефицита тепла (когда в доме холодно), так и его избытка (что ведет к перерасходу топлива и некомфортной жаре). Например, если теплопотери здания составляют 100 Вт на квадратный метр площади, то для дома площадью 150 квадратных метров потребуется не менее 15 кВт тепловой мощности, плюс запас на нагрев воды и другие нужды.
Гидравлический расчет системы: залог равномерного распределения тепла
Гидравлический расчет необходим для обеспечения равномерной циркуляции теплоносителя по всем отопительным приборам и контурам системы. Без него невозможно подобрать правильные диаметры трубопроводов и мощность циркуляционного насоса. Ошибки в гидравлическом расчете приводят к тому, что одни радиаторы будут перегреваться, а другие оставаться холодными, что создает дискомфорт и снижает эффективность всей системы.
Расчет включает определение:
- Потребного расхода теплоносителя для каждого отопительного прибора и всего контура.
- Потерь давления в трубах, фитингах, арматуре и отопительных приборах.
- Необходимого напора циркуляционного насоса.
Точный гидравлический расчет позволяет не только гарантировать равномерный прогрев, но и минимизировать шум в системе, а также оптимизировать энергопотребление насоса.
Подбор основного и вспомогательного оборудования
На основе теплотехнического и гидравлического расчетов производится подбор всего необходимого оборудования:
- Котлы: Выбирается тип и мощность с учетом теплопотерь, объема горячего водоснабжения и доступного топлива.
- Радиаторы: Подбираются по тепловой мощности для каждого помещения, с учетом коэффициентов установки и типа.
- Насосы: Циркуляционные насосы выбираются по требуемому напору и расходу теплоносителя.
- Расширительные баки: Компенсируют изменение объема теплоносителя при нагреве, предотвращая повышение давления в системе. Объем бака рассчитывается исходя из общего объема теплоносителя.
- Коллекторы и распределительные гребенки: Используются для удобной и сбалансированной разводки контуров теплого пола или радиаторов.
- Запорная и регулирующая арматура: Краны, клапаны, термостатические головки, воздухоотводчики, манометры, термометры. Все это обеспечивает возможность обслуживания, регулировки и безопасной эксплуатации системы.
Системы автоматизации и управления
Современные системы отопления немыслимы без автоматики, которая значительно повышает комфорт, энергоэффективность и безопасность. Ключевые элементы автоматизации включают:
- Комнатные термостаты: Поддерживают заданную температуру воздуха в помещении, управляя работой котла или сервоприводами на коллекторах.
- Погодозависимая автоматика: Регулирует температуру теплоносителя в зависимости от температуры наружного воздуха, что позволяет более точно поддерживать комфорт и экономить топливо.
- Термоголовки на радиаторах: Позволяют индивидуально регулировать температуру в каждом помещении, где установлен радиатор.
- Удаленное управление: Современные системы могут управляться через интернет с помощью смартфона или компьютера, что особенно удобно для загородных домов.
Нормативная база проектирования систем отопления в Российской Федерации
Грамотное проектирование систем отопления невозможно без строгого соблюдения действующих нормативно-правовых актов. Эти документы устанавливают обязательные требования к безопасности, надежности, энергоэффективности и экологичности систем, а также к порядку разработки и оформления проектной документации. Ниже приведены ключевые документы, которыми следует руководствоваться при проектировании:
- СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха". Это актуализированная редакция СНиП 41-01-2003. Данный свод правил является основным документом, регламентирующим проектирование систем отопления. В нем содержатся требования к параметрам теплоносителя, выбору оборудования, размещению отопительных приборов, теплотехническим расчетам и многое другое.
Пункт 6.1.1: "Системы отопления, вентиляции и кондиционирования воздуха должны обеспечивать параметры микроклимата и чистоту воздуха в помещениях в соответствии с санитарно-эпидемиологическими требованиями, а также требованиями пожарной безопасности и энергоэффективности."
Пункт 6.2.1: "Параметры теплоносителя (температура, давление) в системах отопления должны соответствовать требованиям безопасности и обеспечивать требуемые параметры микроклимата в помещениях."
- СП 50.13330.2012 "Тепловая защита зданий". Этот свод правил устанавливает требования к тепловой защите зданий, которые напрямую влияют на теплопотери и, соответственно, на мощность системы отопления. Он содержит методики расчета теплопотерь через ограждающие конструкции.
- ПУЭ (Правила устройства электроустановок). При проектировании систем отопления, использующих электрические котлы, циркуляционные насосы, системы автоматики и другие электрические компоненты, необходимо строго соблюдать требования ПУЭ в части электробезопасности, выбора кабелей, защитного заземления и подключения электрооборудования.
- СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности". Этот документ регламентирует требования пожарной безопасности при проектировании и монтаже систем отопления, особенно актуален для систем с газовыми и твердотопливными котлами, дымоходами и вентиляционными каналами.
- Федеральный закон от 23 ноября 2009 г. № 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности". Этот закон обязывает учитывать энергоэффективность при проектировании всех инженерных систем, включая отопление.
- ГОСТ Р 21.1101-2013 "Система проектной документации для строительства. Основные требования к проектной и рабочей документации". Данный стандарт определяет правила оформления всей проектной документации, включая состав чертежей, пояснительных записок, спецификаций.
- Постановление Правительства РФ от 12 февраля 2006 г. № 83 "Об утверждении Правил определения и предоставления технических условий подключения объекта капитального строительства к сетям инженерно-технического обеспечения". Этот документ регулирует порядок получения технических условий для подключения к газовым, электрическим и тепловым сетям, что является одним из первых шагов в проектировании.
Важно помнить, что нормативная база постоянно обновляется, и проектировщик должен всегда использовать самые актуальные версии документов, чтобы обеспечить соответствие проекта всем требованиям.
Практические аспекты и примеры проектов
Оформление проектной документации
После выполнения всех расчетов и подбора оборудования, следующим шагом является оформление проектной документации. Это не просто набор схем, а полноценный пакет документов, который служит основой для монтажных работ, приемки системы в эксплуатацию и ее последующего обслуживания. Типовой состав проекта отопления включает:

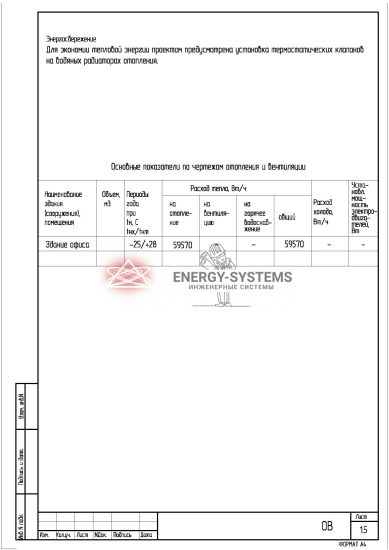

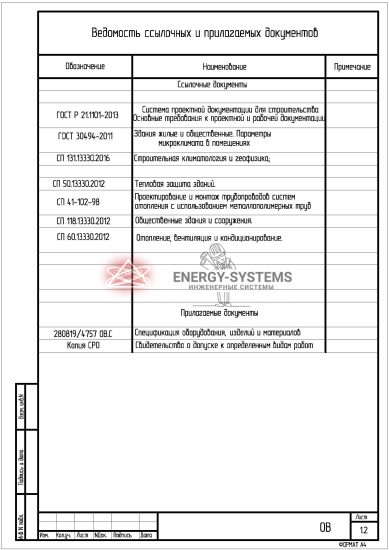

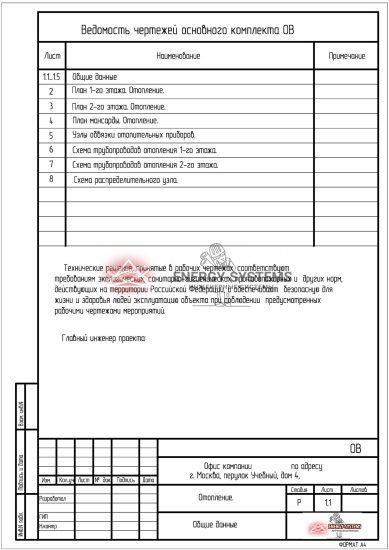

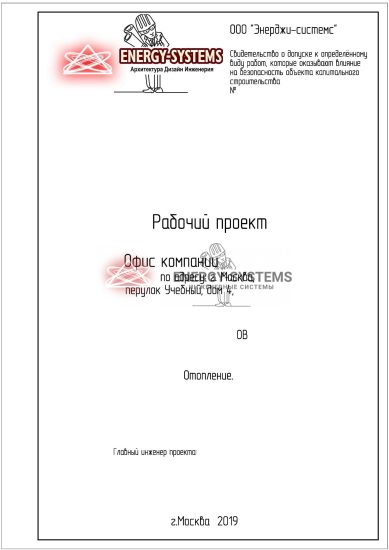

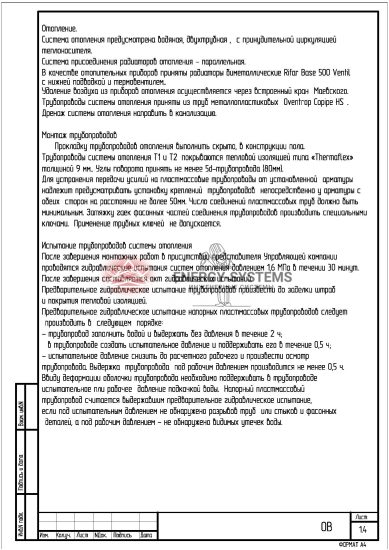

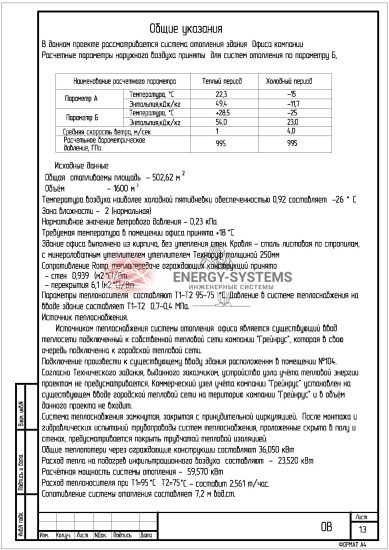

- Пояснительная записка: Описание объекта, принятых решений, обоснование выбора оборудования, расчетные параметры.
- Теплотехнический расчет: Детальные расчеты теплопотерь по каждому помещению.
- Гидравлический расчет: Расчеты потерь давления и подбора насосов.

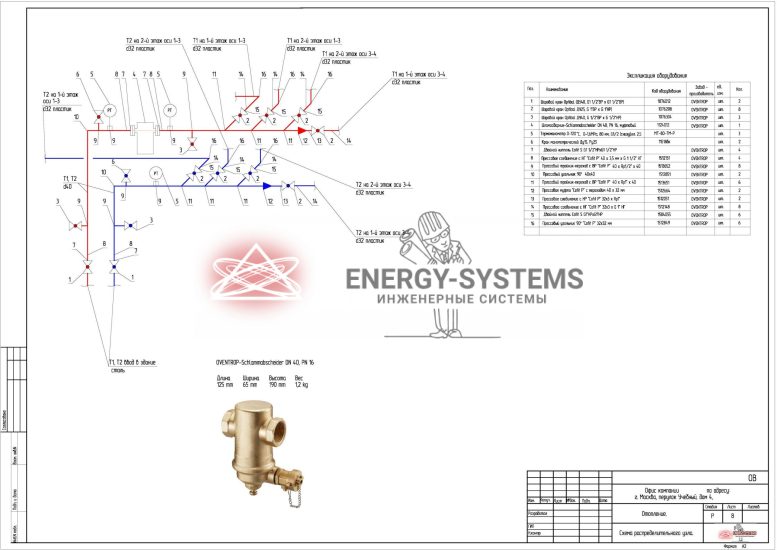

- Принципиальные схемы: Общая схема системы отопления, показывающая взаимосвязь всех элементов.

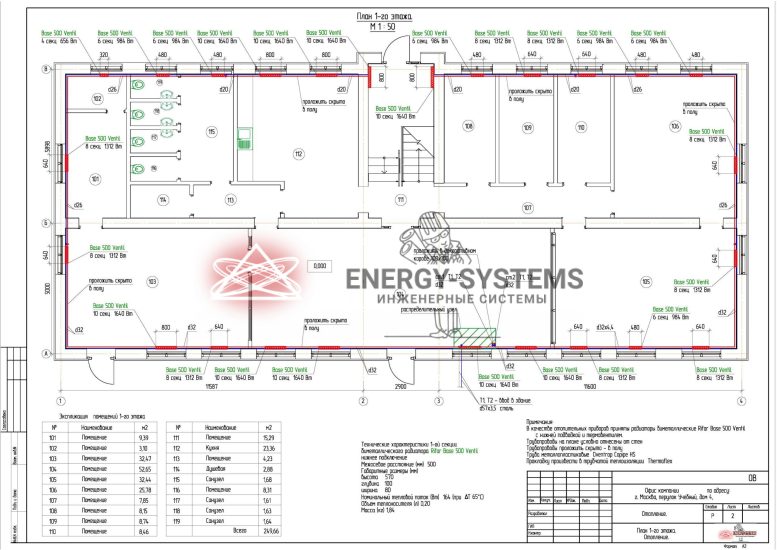

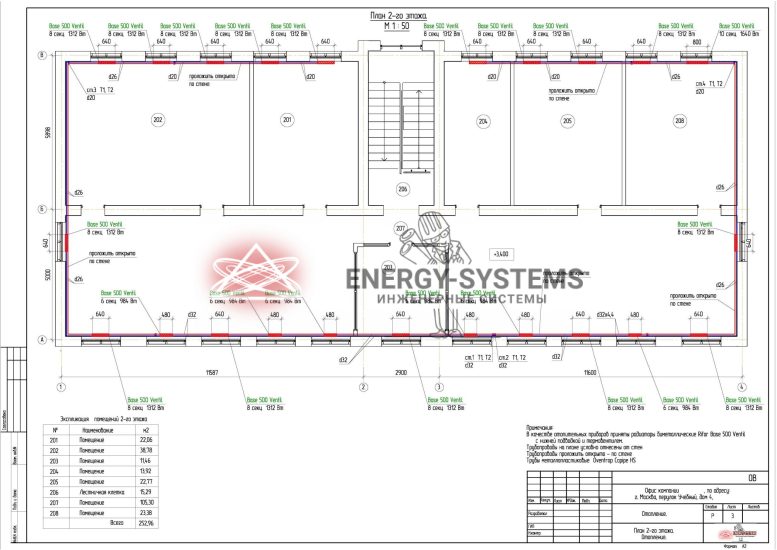

- Поэтажные планы: Чертежи с точным расположением отопительных приборов, трубопроводов, коллекторов, котла и другого оборудования.

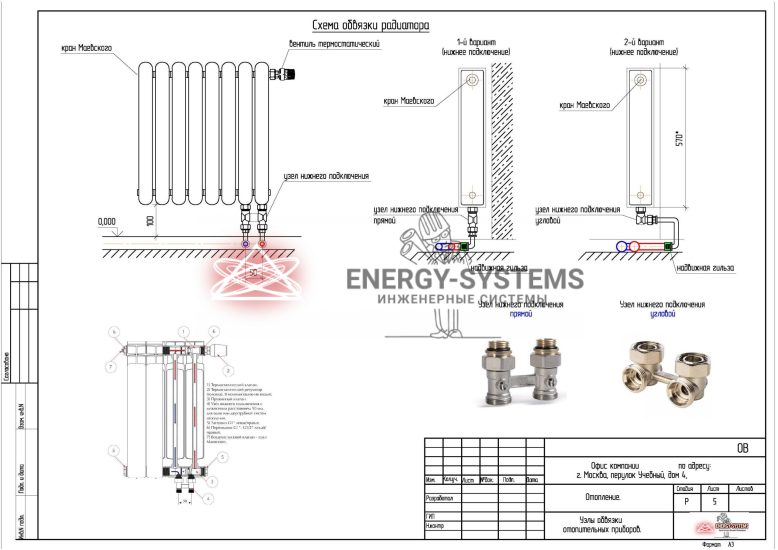

- Аксонометрические схемы: Трехмерное изображение трубопроводов, облегчающее монтаж и понимание системы.

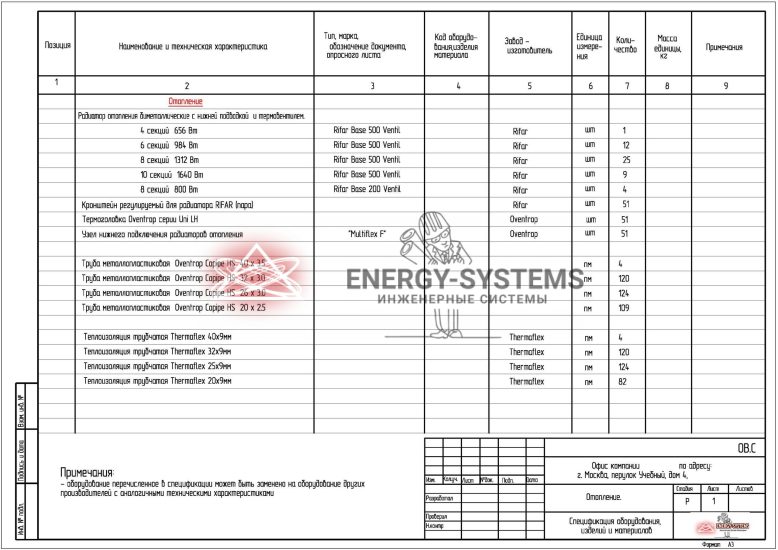

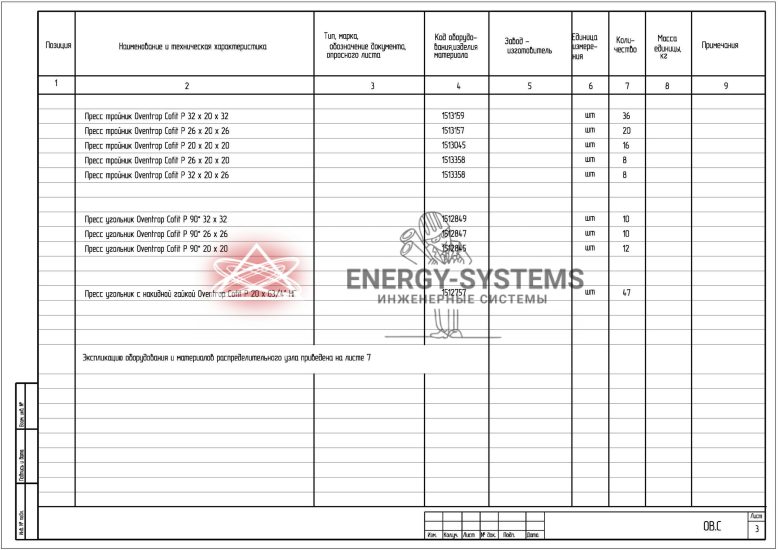

- Спецификация оборудования и материалов: Полный перечень всех элементов системы с указанием их количества и характеристик.
Все чертежи и текстовые документы должны быть оформлены в соответствии с ГОСТами и другими нормативными требованиями, что гарантирует их юридическую значимость и однозначность трактовки.
Типичные ошибки при проектировании и их последствия
Даже опытные специалисты могут совершать ошибки, но большинство из них можно избежать, если знать, на что обращать внимание. Среди наиболее распространенных ошибок в проектировании отопления можно выделить:
- Недооценка или переоценка теплопотерь: Приводит либо к недостаточной мощности системы (холодно), либо к избыточной (перерасход топлива).
- Неправильный гидравлический расчет: Вызывает неравномерный прогрев радиаторов, шум в системе, повышенный износ насоса.
- Неверный подбор оборудования: Котел недостаточной мощности, радиаторы не соответствуют теплопотерям, насос не справляется с нагрузкой.
- Отсутствие или неправильная автоматика: Снижает комфорт, увеличивает эксплуатационные расходы, не позволяет гибко управлять системой.
- Игнорирование нормативных требований: Может привести к проблемам с контролирующими органами, отказам в подключении к сетям, а также к небезопасной эксплуатации.
- Использование некачественных материалов: Снижает срок службы системы, увеличивает риск аварий и протечек.
Последствия таких ошибок всегда неприятны: от дискомфорта и высоких счетов до дорогостоящих переделок и даже аварийных ситуаций.

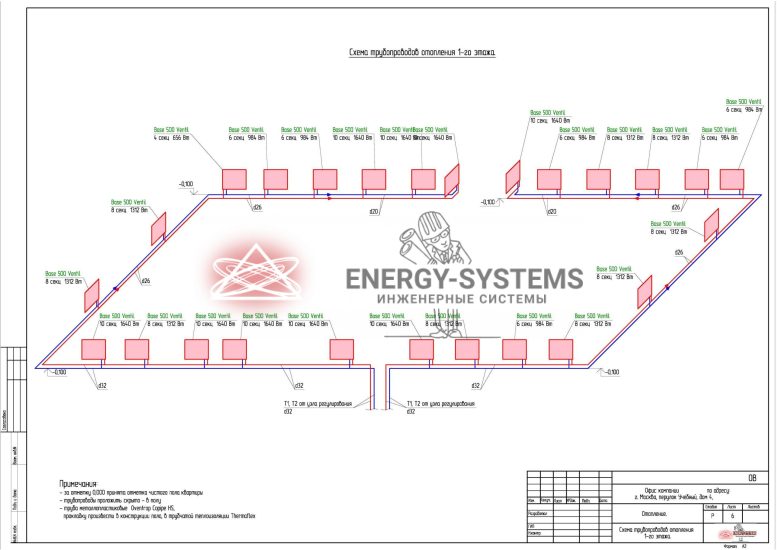

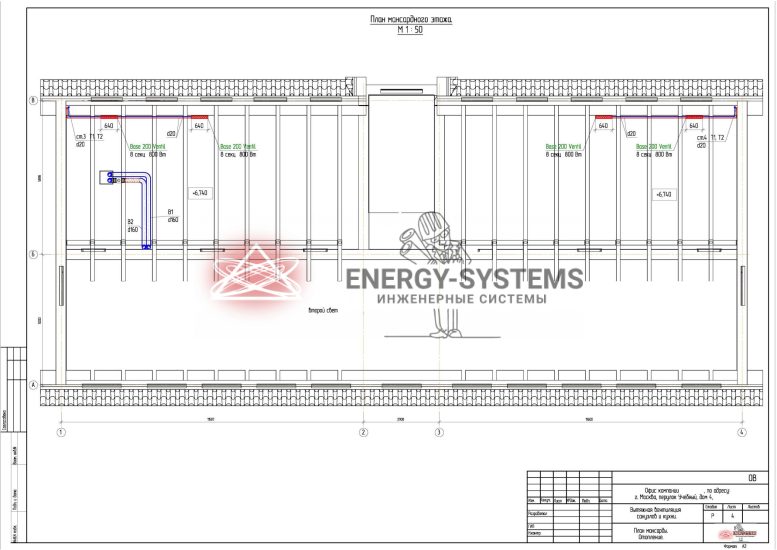

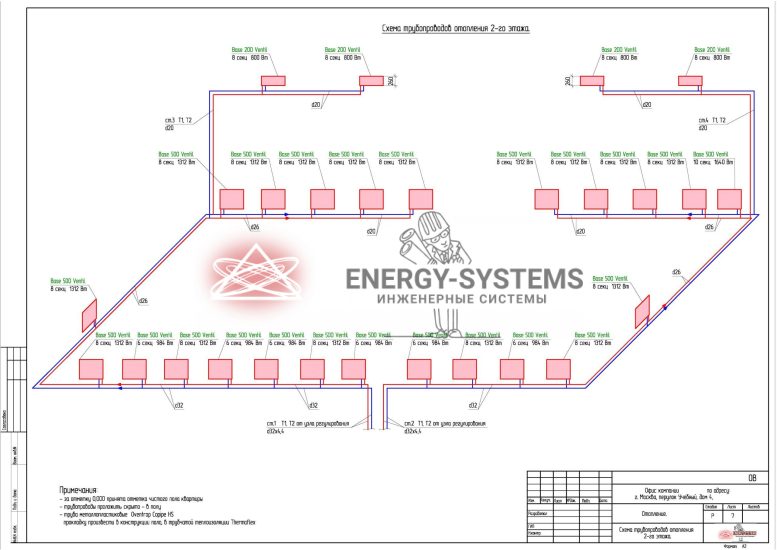

Представляем вашему вниманию один из реализованных проектов, который наглядно демонстрирует подход нашей компании к проектированию систем отопления. Эти иллюстрации дают прекрасное представление о том, как будет выглядеть рабочий проект, выполненный нашими специалистами.
