Создание комфортного микроклимата в загородном доме или коттедже невозможно без продуманной и эффективной системы отопления. Это не просто набор труб и радиаторов, а сложный инженерный комплекс, требующий тщательного подхода к проектированию. Качественный проект отопления коттеджа является фундаментом для долговечной, экономичной и надежной работы всей системы, а также гарантией безопасности для жильцов. В этой статье мы подробно разберем все этапы и ключевые аспекты проектирования, опираясь на действующие нормы и многолетний опыт.
Многие владельцы коттеджей недооценивают важность профессионального проектирования, полагаясь на интуицию или советы знакомых. Однако такой подход чреват серьезными ошибками: от неоправданно высоких эксплуатационных расходов до аварийных ситуаций. Мы, команда «Энерджи Системс», занимаемся комплексным проектированием инженерных систем, включая отопление, и знаем, как важно учесть каждую деталь. Правильно разработанный проект позволяет не только выбрать оптимальное оборудование, но и предвидеть возможные проблемы, минимизируя риски и затраты на этапе монтажа и дальнейшей эксплуатации.
Ключевые аспекты проектирования системы отопления для коттеджа
Проектирование системы отопления — это многоступенчатый процесс, требующий глубоких знаний в области теплотехники, гидравлики и строительных норм. Рассмотрим основные моменты, которые необходимо учесть.
Расчет тепловых потерь здания
Первостепенной задачей является точное определение тепловых потерь коттеджа. Этот расчет позволяет понять, сколько тепла необходимо подавать в помещения для поддержания комфортной температуры. Учитываются следующие факторы:
- Площадь и объем каждого помещения.
- Материалы стен, пола, потолка, кровли и их теплопроводность.
- Тип и площадь оконных и дверных проемов, их теплоизоляционные характеристики.
- Ориентация здания по сторонам света.
- Наличие вентиляционных систем, их производительность.
- Расчетная температура наружного воздуха для данного региона (согласно СП 131.13330.2020 «Строительная климатология»).
Например, в соответствии с пунктом 5.1.1 СП 50.13330.2012 «Тепловая защита зданий», «теплозащита ограждающих конструкций должна обеспечивать нормируемые значения приведенного сопротивления теплопередаче». Это означает, что при расчете теплопотерь необходимо учитывать реальные характеристики материалов и конструкций, а не усредненные значения. Точность этого расчета напрямую влияет на выбор мощности котла и отопительных приборов, а значит, и на будущие затраты на энергоресурсы.
Выбор источника тепла
Основой любой системы отопления является источник тепла. Для коттеджей чаще всего используются следующие варианты:
- Газовые котлы: Наиболее популярный и экономичный вариант при наличии подключения к магистральному газу. Современные конденсационные котлы обладают высоким КПД, достигающим 98-109% (по низшей теплоте сгорания).
- Электрические котлы: Просты в установке, не требуют дымохода, но могут быть дороги в эксплуатации при высоких тарифах на электроэнергию. Подходят для небольших домов или как резервный источник.
- Твердотопливные котлы: Используют дрова, уголь, пеллеты. Хороший выбор при отсутствии газа и необходимости экономии на электроэнергии, но требуют регулярной загрузки топлива и обслуживания.
- Жидкотопливные котлы: Работают на дизельном топливе. Требуют отдельного помещения для хранения топлива и соблюдения строгих норм безопасности.
- Тепловые насосы: Экологичное и очень экономичное решение, использующее энергию земли, воды или воздуха. Высокие первоначальные инвестиции окупаются за счет низких эксплуатационных расходов.
Выбор источника тепла должен быть обоснован технико-экономическим расчетом, учитывающим доступность энергоресурсов, их стоимость, а также инвестиционные затраты на оборудование и монтаж.
Подбор отопительных приборов
После определения тепловых потерь и выбора источника тепла, приступают к подбору отопительных приборов для каждого помещения. Это могут быть:
- Радиаторы (батареи): Чугунные, стальные, алюминиевые, биметаллические. Выбираются по тепловой мощности, размерам и дизайну.
- Конвекторы: Внутрипольные, настенные, плинтусные. Эффективны для помещений с большими окнами или панорамным остеклением.
- Системы «теплый пол»: Водяные или электрические. Обеспечивают равномерный и комфортный нагрев по всей площади помещения, но имеют свои особенности монтажа и управления.
- Теплые стены: Аналогично теплым полам, но монтируются в стены.
При подборе отопительных приборов важно учитывать не только их тепловую мощность, но и эстетические предпочтения заказчика, а также особенности интерьера. Размещение приборов должно соответствовать требованиям СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха», например, пункту 6.4.1, который регламентирует размещение отопительных приборов под световыми проемами для компенсации теплопотерь.
Расчет и проектирование трубопроводной системы
Это один из наиболее сложных и ответственных этапов. Он включает:
- Выбор схемы разводки: Однотрубная, двухтрубная (тупиковая, попутная), коллекторная (лучевая). Коллекторная схема является наиболее современной и обеспечивает индивидуальное регулирование каждого отопительного прибора.
- Определение диаметров труб: Выполняется на основе гидравлического расчета, чтобы обеспечить необходимый расход теплоносителя при минимальных потерях давления.
- Выбор материалов труб: Сталь, медь, полипропилен, сшитый полиэтилен. Каждый материал имеет свои преимущества и недостатки по стоимости, долговечности и сложности монтажа.
- Размещение запорно-регулирующей арматуры: Краны, клапаны, балансировочные вентили, воздухоотводчики, грязевики.
Грамотный гидравлический расчет предотвращает проблемы с неравномерным прогревом радиаторов, шумом в системе и преждевременным износом оборудования. Согласно СП 60.13330.2020, пункт 6.2.2, «системы отопления следует проектировать с учетом обеспечения равномерного прогрева отопительных приборов и регулирования теплоотдачи». Это достигается именно за счет точного гидравлического расчета и подбора арматуры.
Системы автоматизации и управления
Современная система отопления немыслима без автоматики. Она позволяет:
- Поддерживать заданную температуру в помещениях.
- Экономить энергоресурсы за счет оптимизации работы котла.
- Управлять системой удаленно через смартфон или интернет.
- Защищать оборудование от аварий (например, замерзания или перегрева).
В проекте предусматриваются термостаты, программаторы, датчики температуры (наружного и внутреннего воздуха), погодозависимая автоматика, сервоприводы для теплых полов и радиаторов. Использование автоматизированных систем позволяет не только повысить комфорт, но и сократить расходы на отопление на 15-30%.
Этапы разработки проекта отопления коттеджа
Процесс проектирования в «Энерджи Системс» обычно включает несколько ключевых стадий, каждая из которых имеет свою цель и результат.
Предпроектная подготовка и сбор исходных данных
На этом этапе мы собираем всю необходимую информацию о вашем коттедже. Это включает архитектурно-строительные планы, информацию о материалах стен, окон, кровли, данные о теплоизоляции, наличии подключения к инженерным сетям (газ, электричество, водоснабжение). Обсуждаются ваши пожелания к системе: тип отопления, желаемые температуры в разных помещениях, бюджетные ограничения. Этот этап критически важен для формирования точного технического задания.
Разработка технического задания (ТЗ)
Техническое задание — это основной документ, который фиксирует все требования к будущей системе отопления. В нем указываются:
- Тип системы отопления (водяная, воздушная, электрическая).
- Источник тепла (газ, электричество, твердое топливо, тепловой насос).
- Типы отопительных приборов.
- Требуемые температуры в помещениях.
- Пожелания по автоматизации и управлению.
- Срок выполнения работ и бюджет.
ТЗ подписывается заказчиком и является отправной точкой для дальнейшего проектирования. Это гарантия того, что проект будет соответствовать вашим ожиданиям.
Стадия «Проектная документация» (ПД)
На этой стадии разрабатываются основные технические решения. Проектная документация включает:
- Пояснительную записку с описанием принятых решений.
- Расчеты тепловых потерь и гидравлический расчет.

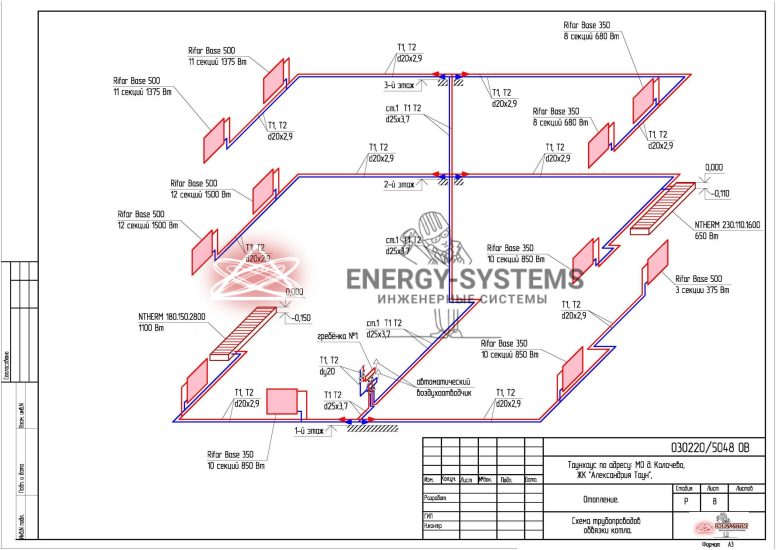

- Схемы системы отопления (принципиальные, аксонометрические).
- Основные чертежи с размещением оборудования и трубопроводов.
- Спецификации основного оборудования.
Эта стадия позволяет получить общее представление о будущей системе и при необходимости внести корректировки до начала детальной проработки.
«При проектировании системы отопления для коттеджа, всегда помните о перспективе. Не экономьте на автоматике и качественных материалах. Да, первоначальные вложения могут быть чуть выше, но это окупится многократно за годы эксплуатации за счет экономии энергоресурсов и отсутствия аварий. И всегда предусматривайте возможность обслуживания и ремонта, чтобы не пришлось разбирать полстены ради мелкой замены. Продумайте зоны регулирования, чтобы можно было поддерживать разную температуру, например, в спальнях и гостиной. Это не только комфортно, но и рационально с точки зрения энергопотребления.»
Виталий, главный инженер «Энерджи Системс», стаж работы 12 лет.
Стадия «Рабочая документация» (РД)
Рабочая документация — это полный комплект чертежей, схем, спецификаций и инструкций, необходимый для непосредственного монтажа системы. Она детализирует все принятые решения, указывая точные размеры, привязки, марки оборудования и материалов. РД включает:

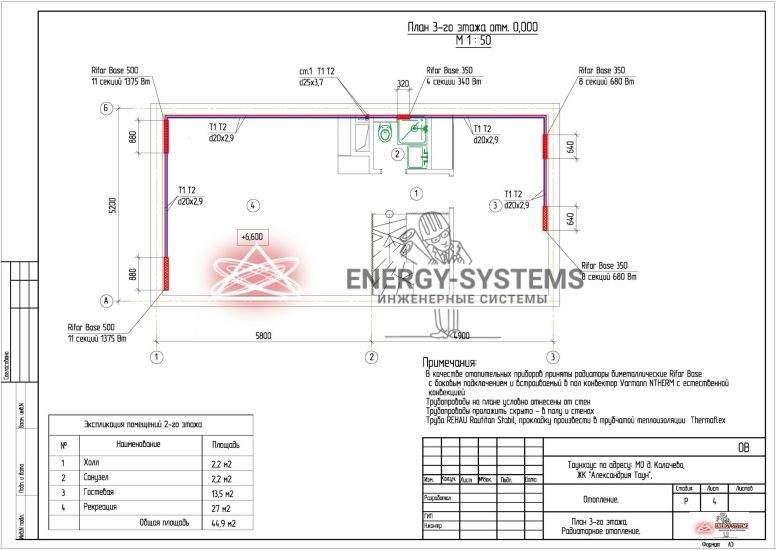

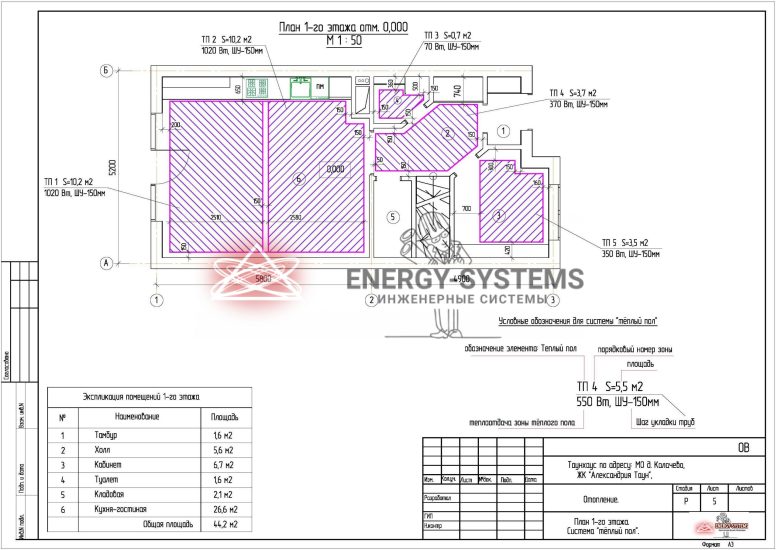

- Планы этажей с разводкой трубопроводов, размещением радиаторов, коллекторов, котла.
- Схемы подключения каждого отопительного прибора.

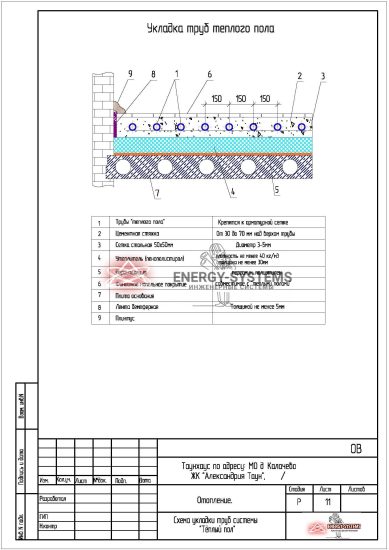

- Деталировочные чертежи узлов и креплений.

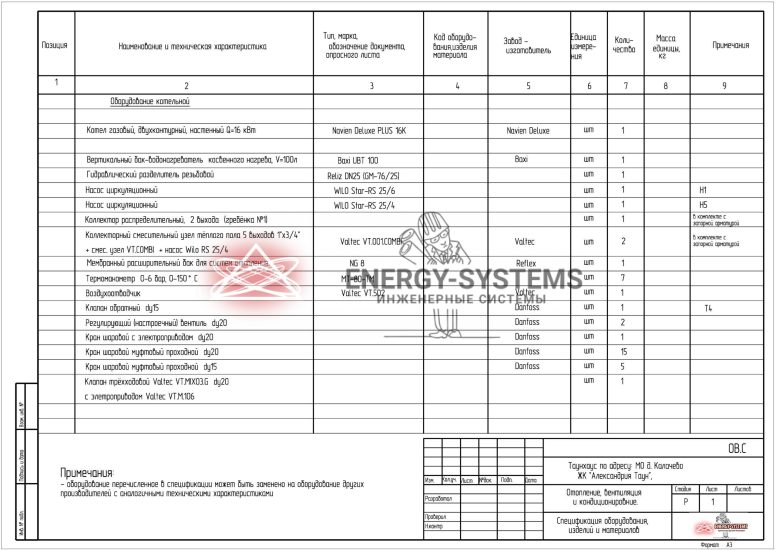

- Полную спецификацию оборудования и материалов с указанием марок и количества.
- Инструкции по монтажу и пусконаладке.
Именно по рабочей документации монтажники будут устанавливать систему, поэтому ее точность и полнота крайне важны. Качественно выполненная РД минимизирует ошибки на стройплощадке и сокращает сроки монтажа.

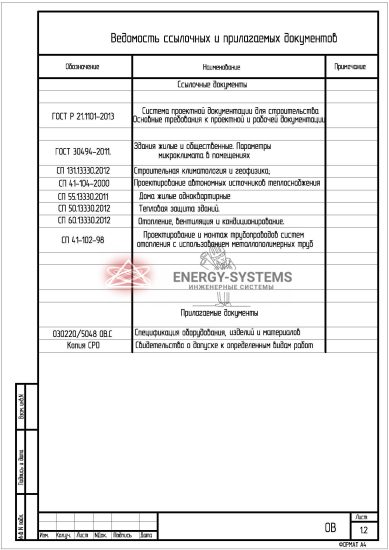

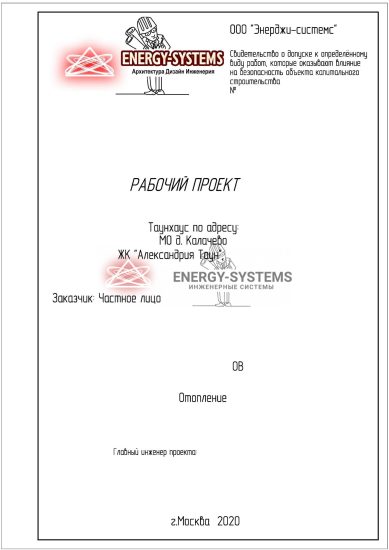

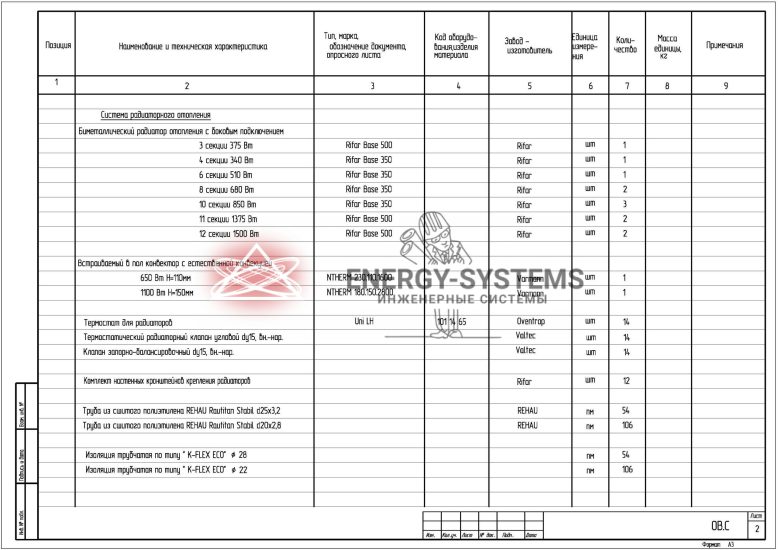

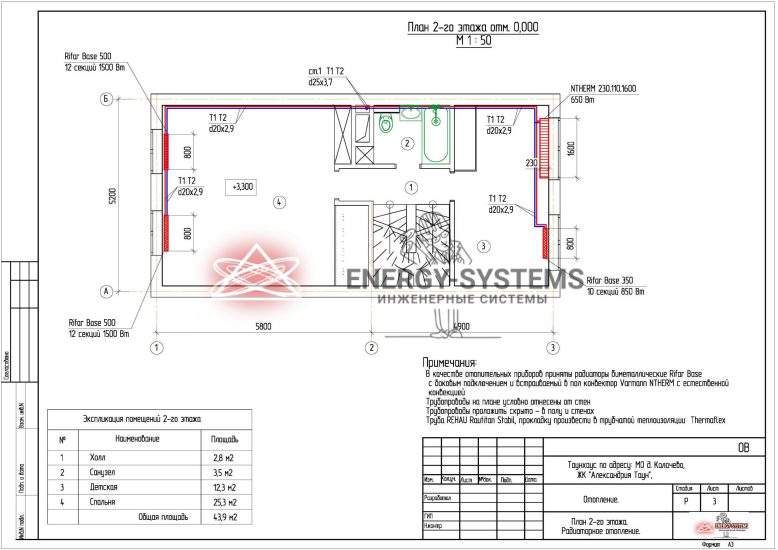

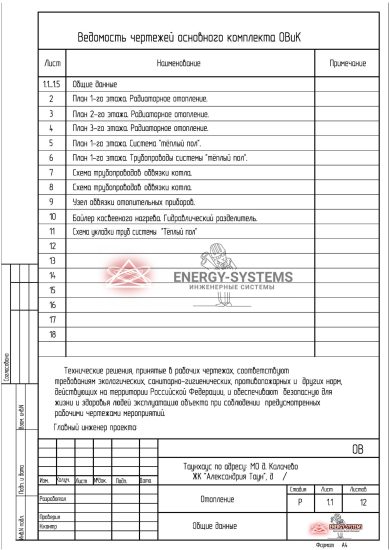

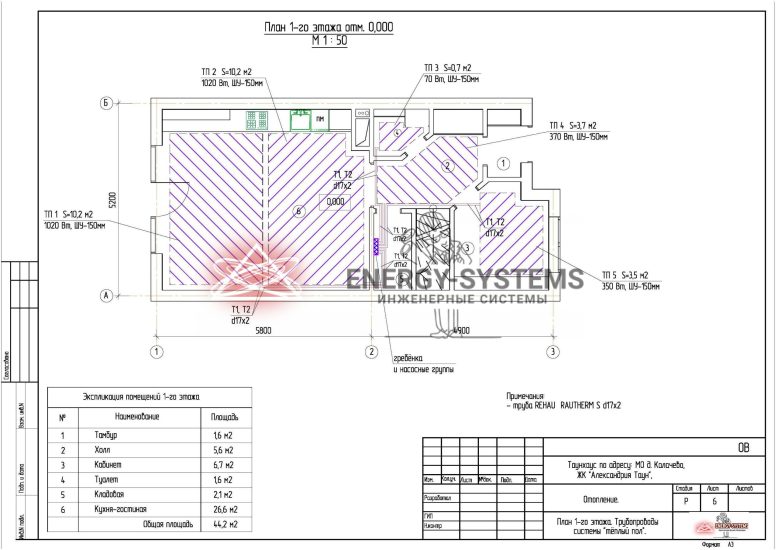

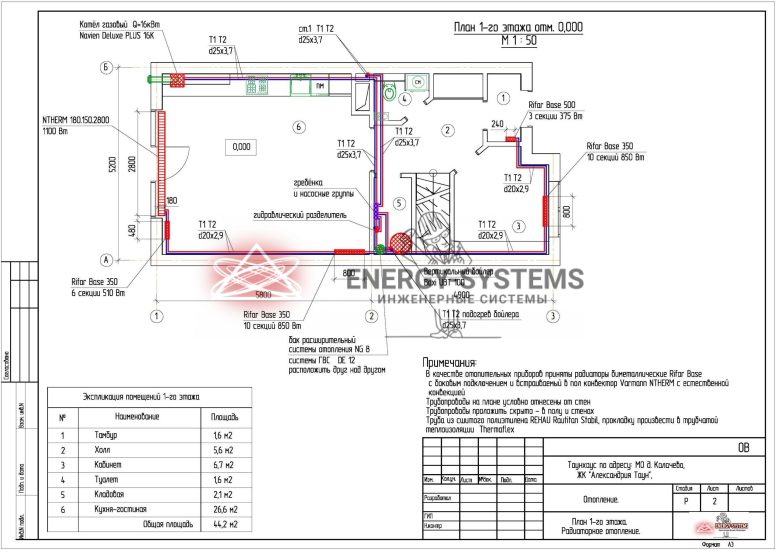

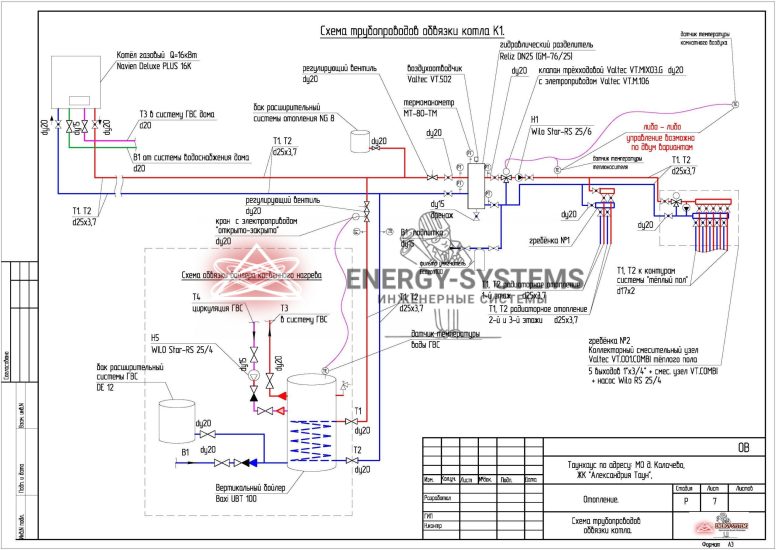

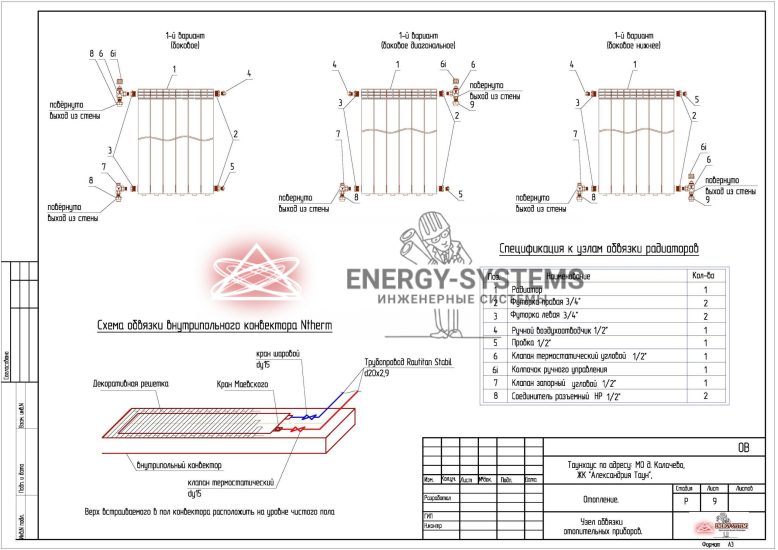

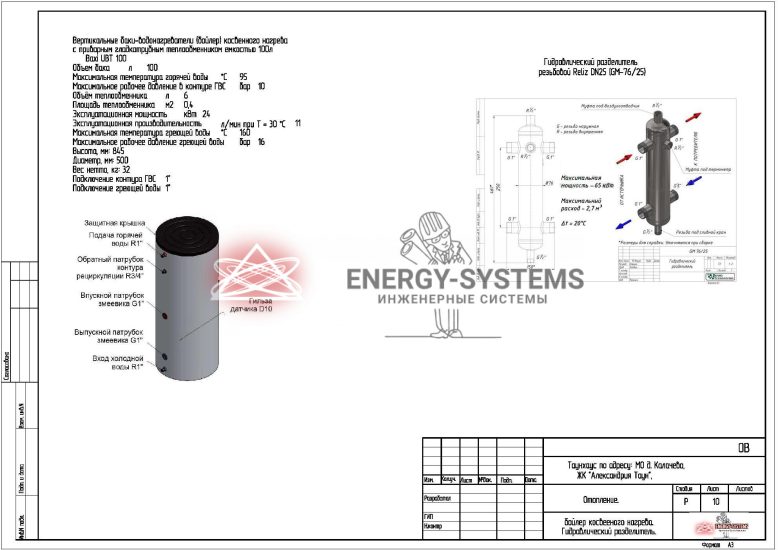

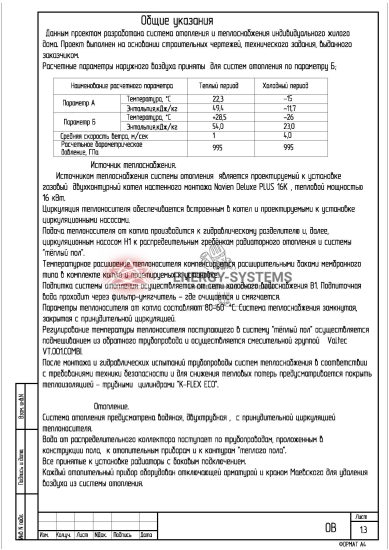

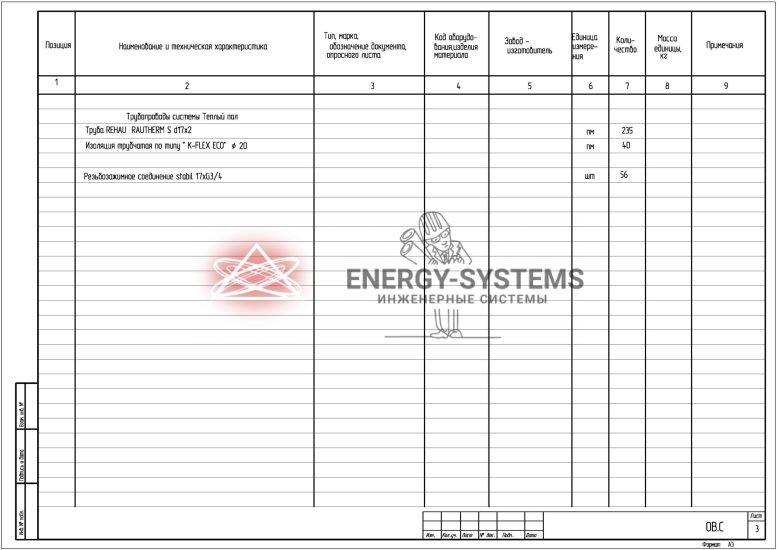

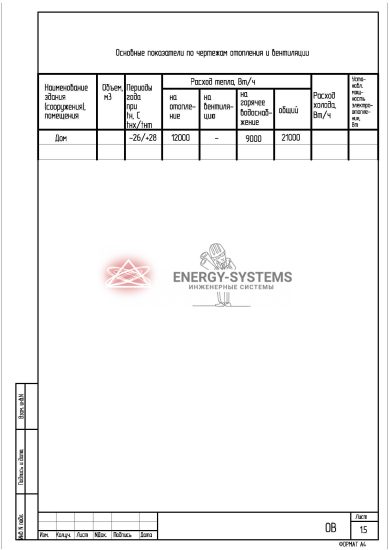

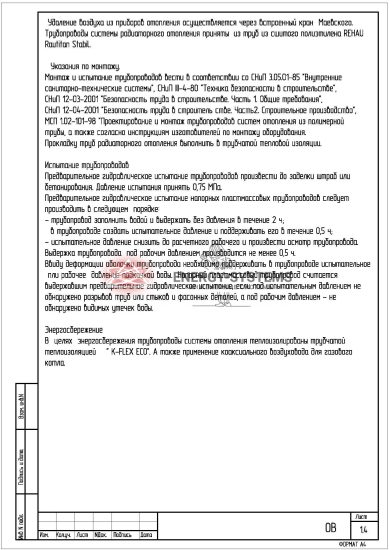

Ниже представлены упрощенные проекты, которые мы можем выложить на сайте. Они дают хорошее представление о том, как будет выглядеть проект отопления коттеджа, демонстрируя различные варианты планировок и решений.
Современные тенденции и технологии в отоплении коттеджей
Инженерные системы постоянно развиваются, предлагая новые, более эффективные и экологичные решения. Рассмотрим некоторые из них, которые активно применяются в проектировании отопления коттеджей.
Системы «теплый пол»
Водяные теплые полы стали стандартом комфорта в современном коттедже. Они обеспечивают равномерный прогрев помещения снизу вверх, что является наиболее физиологичным для человека. Температура поверхности пола обычно не превышает 26-29 °C, что соответствует нормам СанПиН 2.1.3684-21 «Санитарно-эпидемиологические требования к содержанию территорий городских и сельских поселений, к водным объектам, питьевой воде и питьевому водоснабжению, атмосферному воздуху, почвам, жилым помещениям, эксплуатации производственных, общественных помещений, организаций и проведению санитарно-противоэпидемических (профилактических) мероприятий». Проектирование теплых полов требует тщательного расчета шага укладки труб, диаметров контуров и балансировки системы.
Использование тепловых насосов
Тепловые насосы — это одно из самых перспективных направлений. Они используют низкопотенциальное тепло окружающей среды (грунт, вода, воздух) для отопления и горячего водоснабжения. Несмотря на более высокие первоначальные затраты, тепловые насосы позволяют сократить эксплуатационные расходы на отопление в 3-5 раз по сравнению с электрическими котлами. Для их эффективной работы система отопления должна быть низкотемпературной (например, теплые полы), что также учитывается при проектировании.
Интеллектуальные системы управления («умный дом»)
Интеграция системы отопления в общую систему «умного дома» позволяет добиться максимального комфорта и экономии. Управление отоплением осуществляется через единый интерфейс, с возможностью настройки сценариев работы (например, снижение температуры, когда никого нет дома, или подогрев к вашему приходу). Такие системы могут взаимодействовать с вентиляцией, освещением и другими инженерными подсистемами, создавая по-настоящему комфортную и энергоэффективную среду.
Нормативная база и стандарты проектирования
Проектирование систем отопления в Российской Федерации строго регламентируется рядом нормативно-правовых актов и строительных норм. Соблюдение этих документов является обязательным и гарантирует безопасность, надежность и эффективность спроектированной системы. Вот основные из них, на которые мы опираемся в своей работе:
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003). Этот свод правил является основным документом, регламентирующим проектирование систем отопления, вентиляции и кондиционирования. Он содержит требования к параметрам теплоносителя, выбору оборудования, схемам систем и многое другое.
- СП 50.13330.2012 «Тепловая защита зданий» (актуализированная редакция СНиП 23-02-2003). Определяет требования к теплозащите ограждающих конструкций зданий, что напрямую влияет на расчет тепловых потерь и, как следствие, на мощность системы отопления.
- СП 54.13330.2016 «Здания жилые многоквартирные» (актуализированная редакция СНиП 31-01-2003). Хотя документ в основном относится к многоквартирным домам, многие его положения, касающиеся санитарно-гигиенических условий и безопасности, применимы и к индивидуальному жилищному строительству, включая коттеджи.
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности». Устанавливает требования пожарной безопасности к системам отопления, включая размещение котлов, дымоходов, противопожарные расстояния.
- ПУЭ (Правила устройства электроустановок). Регламентируют требования к электроснабжению и электробезопасности электрических компонентов системы отопления (электрические котлы, насосы, автоматика).
- ГОСТ Р 56501-2015 «Системы отопления зданий. Общие требования к проектированию, монтажу, испытаниям и эксплуатации». Содержит общие требования ко всем этапам жизненного цикла системы отопления.
- Постановление Правительства РФ от 28.01.2006 № 47 «Об утверждении Положения о признании помещения жилым помещением, жилого помещения непригодным для проживания и многоквартирного дома аварийным и подлежащим сносу или реконструкции». Некоторые аспекты, касающиеся минимальных температурных режимов и обеспечения комфорта, могут быть косвенно применимы.
- СанПиН 2.1.3684-21 «Санитарно-эпидемиологические требования к содержанию территорий городских и сельских поселений, к водным объектам, питьевой воде и питьевому водоснабжению, атмосферному воздуху, почвам, жилым помещениям, эксплуатации производственных, общественных помещений, организаций и проведению санитарно-противоэпидемических (профилактических) мероприятий». Устанавливает гигиенические требования к микроклимату жилых помещений, в том числе к температуре воздуха.
Соблюдение этих норм позволяет нам создавать проекты, которые не только функциональны и экономичны, но и полностью соответствуют законодательству, обеспечивая безопасность и долговечность вашей системы отопления.
Стоимость проектирования системы отопления
Цена на проектирование системы отопления коттеджа формируется из множества факторов. Это и площадь объекта, и сложность выбранной системы, и степень детализации проекта (от эскизного до полного комплекта рабочей документации). Например, проектирование газовой котельной с теплым полом будет стоить значительно дороже, чем проект простого электрического отопления с радиаторами. Мы всегда стремимся предложить оптимальное решение, учитывая ваш бюджет и потребности.
Для удобства наших клиентов, мы разработали онлайн-калькулятор, который поможет вам предварительно оценить стоимость услуг по проектированию инженерных систем, включая отопление. Просто выберите необходимые параметры, и система рассчитает ориентировочную стоимость. Это позволит вам получить представление о предстоящих расходах и спланировать бюджет.
Онлайн расчет стоимости проектирования
Почему выбирают «Энерджи Системс» для проектирования отопления коттеджа?
Наш опыт и глубокие знания в области инженерных систем позволяют нам создавать проекты, которые идеально соответствуют потребностям клиента и особенностям объекта. Мы не просто чертим схемы, мы предлагаем комплексные решения, которые обеспечивают комфорт, экономичность и надежность. Обращаясь в «Энерджи Системс», вы получаете:
- Индивидуальный подход: Каждый проект уникален, и мы учитываем все нюансы вашего коттеджа и ваши пожелания.
- Высокую экспертность: Наши инженеры обладают многолетним опытом и постоянно повышают свою квалификацию, следя за новейшими технологиями и нормативными изменениями.
- Прозрачность и открытость: Мы подробно объясняем каждое принятое решение и предоставляем полную информацию о стоимости и сроках.
- Соответствие нормам: Все наши проекты строго соответствуют действующим СНиП, СП, ГОСТ и другим нормативным документам РФ.
- Экономическую эффективность: Мы стремимся найти оптимальный баланс между первоначальными инвестициями и эксплуатационными расходами, чтобы ваша система была максимально выгодной.
Проектирование системы отопления коттеджа — это инвестиция в ваш комфорт, безопасность и экономию на долгие годы. Не рискуйте, доверяя эту задачу непрофессионалам. Обратитесь к специалистам «Энерджи Системс», и мы спроектируем для вас идеальную систему, которая будет дарить тепло и уют вашему дому.
