Каждый из нас хочет, чтобы в его доме или на рабочем месте было тепло и уютно, особенно в суровые российские зимы. Но за этой, казалось бы, простой потребностью стоит сложнейший инженерный процесс, начинающийся задолго до монтажа труб и радиаторов. Речь идет о проектировании системы отопления. И одним из важнейших, хотя и не всегда очевидных для стороннего наблюдателя, элементов этого процесса является присвоение проекту уникального идентификатора – его шифра. Что это за шифр, зачем он нужен и как он вписывается в общую картину создания эффективной и безопасной системы отопления, мы подробно разберем в этой статье.
Проектирование отопления – это не просто рисование схем. Это глубокий анализ, сложные расчеты, выбор оптимальных решений, основанных на актуальных нормах и правилах. Это инвестиция в ваш комфорт, безопасность и экономию на долгие годы. И как любая серьезная инвестиция, она требует системного подхода и строгой документации, где шифр играет роль своеобразного паспорта проекта.
Что такое шифр проекта отопления и его значение в современном строительстве
В мире проектирования и строительства каждый документ, каждый чертеж имеет свой уникальный идентификатор. Это не прихоть, а строгая необходимость, продиктованная требованиями стандартизации, удобства учета и контроля. Шифр проекта отопления – это именно такой идентификатор, который присваивается комплекту проектной и рабочей документации по разделу "Отопление, вентиляция и кондиционирование воздуха, тепловые сети" (ОВК).
Больше, чем просто номер: суть проектного шифра
На первый взгляд, шифр может показаться просто набором букв и цифр. Однако за ним скрывается целая система информации. Он обычно включает в себя:
- Код организации-разработчика: указывает, какая компания выполнила проект.
- Год разработки: помогает ориентироваться во времени создания документации.
- Порядковый номер проекта: уникальный номер в рамках конкретной организации за определенный год.
- Обозначение раздела проекта: например, ОВ для отопления и вентиляции.
- Номер тома или части: если проект состоит из нескольких томов.
Например, шифр может выглядеть как ЭС-2023-015-ОВ.1, где "ЭС" – код нашей компании, "2023" – год, "015" – порядковый номер, "ОВ" – раздел отопления и вентиляции, ".1" – первый том. Такая система позволяет мгновенно идентифицировать проект, его принадлежность и содержание.
Почему это так важно? Представьте себе крупный строительный объект, где одновременно ведутся работы по десяткам, а то и сотням различных систем: электричество, водоснабжение, канализация, отопление, вентиляция, пожаротушение, связь. Без четкой системы кодификации документации наступил бы хаос. Шифр обеспечивает однозначность идентификации, позволяет легко находить нужные чертежи, отслеживать изменения и версии, а также упрощает взаимодействие между различными участниками строительного процесса – от заказчика до монтажника и контролирующих органов.
Нормативные основы кодификации
Система кодификации проектной документации регулируется рядом нормативных документов. Например, ГОСТ Р 21.101-2020 "Система проектной документации для строительства. Основные требования к проектной и рабочей документации" устанавливает общие правила оформления и обозначения проектных документов. Этот стандарт является ключевым для всех участников инвестиционно-строительной деятельности в Российской Федерации. Он предписывает обязательное наличие основного обозначения (шифра) для каждого документа, что гарантирует системность и единообразие в работе. Соблюдение этих требований – это не просто формальность, а залог того, что ваш проект будет понятен, управляем и соответствует всем установленным нормам.
Этапы разработки проекта отопления: от предпроектной подготовки до рабочей документации
Проектирование системы отопления – это многоступенчатый процесс, каждый этап которого критически важен для конечного результата. Наша компания, Энерджи Системс, подходит к этому процессу с максимальной ответственностью, следуя всем нормативным требованиям и лучшим инженерным практикам.
Сбор исходных данных: фундамент успешного проекта
Любой качественный проект начинается с тщательного сбора исходной информации. Это как фундамент здания: чем он прочнее, тем надежнее будет вся конструкция. На этом этапе мы получаем от заказчика:
- Архитектурно-строительные планы: поэтажные планы, разрезы, фасады с указанием размеров, материалов стен, перекрытий, оконных и дверных проемов.
- Технические условия (ТУ): на подключение к внешним тепловым сетям, газоснабжению или электроснабжению, если речь идет об автономной системе.
- Данные о назначении помещений: для определения необходимых температурных режимов.
- Пожелания заказчика: по типу системы, виду топлива, производителям оборудования.
На основании этих данных проводится первичный анализ, который позволяет сформировать общее представление о будущем проекте. Согласно пункту 4.1 СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003", проектирование систем отопления и вентиляции должно осуществляться в соответствии с заданием на проектирование, технологическими, строительными и санитарными нормами.
Концепция и техническое задание: определение вектора
После сбора исходных данных формируется техническое задание (ТЗ) – документ, в котором четко прописываются цели, задачи, основные параметры будущей системы, требования к оборудованию, режимы работы и другие ключевые аспекты. На этом этапе мы вместе с заказчиком обсуждаем концепцию системы: будет ли это радиаторное отопление, теплые полы, комбинированная система, какой источник тепла будет использоваться (газовый котел, электрический, твердотопливный, тепловой насос). Именно здесь определяется "скелет" будущей системы, ее основные принципы и функционал.
Стадия "Проектная документация" (ПД): основа для экспертизы
Когда концепция утверждена, начинается разработка проектной документации (ПД). Этот этап является обязательным для большинства объектов капитального строительства и необходим для прохождения государственной или негосударственной экспертизы. Постановление Правительства РФ от 16 февраля 2008 г. № 87 "О составе разделов проектной документации и требованиях к их содержанию" четко регламентирует состав этого раздела. В части "Отопление, вентиляция и кондиционирование воздуха, тепловые сети" (Раздел 5) должны быть представлены:
- общие данные и расчетные показатели;
- обоснование принятых систем и принципиальных решений;
- сведения о требуемых параметрах теплоносителей;
- схемы систем отопления, вентиляции и кондиционирования;
- перечень основного оборудования;
- мероприятия по энергосбережению и энергоэффективности.
Проектная документация содержит укрупненные схемы, пояснительную записку, основные расчеты и обоснования. Ее задача – показать принципиальное решение, его соответствие нормам и возможность реализации.
Стадия "Рабочая документация" (РД): детализация для монтажа
После успешного прохождения экспертизы и утверждения проектной документации начинается разработка рабочей документации (РД). Это самый детализированный этап, который является прямым руководством для монтажников. Рабочая документация включает в себя:
- Рабочие чертежи: поэтажные планы с точным расположением всех элементов системы (радиаторов, труб, коллекторов, котлов, насосов), аксонометрические схемы, узлы крепления.
- Спецификации оборудования и материалов: подробный перечень всего, что потребуется для монтажа, с указанием марок, моделей, количества.
- Расчеты: гидравлические, аэродинамические (для систем вентиляции), тепловые.
- Пояснительная записка: с подробным описанием всех решений, инструкциями по монтажу и эксплуатации.
Именно на стадии РД проект получает свой окончательный, детализированный шифр, который будет сопровождать его на протяжении всего жизненного цикла объекта. Качество рабочей документации напрямую влияет на скорость, точность и стоимость монтажных работ. Ошибки на этом этапе могут привести к серьезным переделкам и дополнительным расходам.
Ключевые аспекты проектирования систем отопления, подтвержденные нормативами
Проектирование отопления – это не творческий процесс в чистом виде, а строго регламентированная инженерная деятельность. Каждый шаг должен опираться на действующие нормы и правила, чтобы обеспечить безопасность, эффективность и долговечность системы.
Теплотехнический расчет: сердце системы
Основой любого проекта отопления является теплотехнический расчет. Его цель – определить точные теплопотери здания через ограждающие конструкции (стены, окна, двери, крыша, пол) при расчетных наружных температурах. На основании этих данных подбирается необходимая мощность источников тепла (котлов, теплогенераторов) и отопительных приборов (радиаторов, конвекторов, теплых полов). Согласно СП 50.13330.2012 "Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003", необходимо обеспечить требуемый уровень тепловой защиты здания для поддержания комфортного микроклимата и снижения энергопотребления. Недооценка теплопотерь приведет к холоду в помещениях, переоценка – к излишним затратам на оборудование и топливо.
Выбор оборудования: эффективность и надежность
Подбор оборудования – это критически важный этап. Он включает в себя выбор:
- Источника тепла: газовый, электрический, твердотопливный котел, тепловой насос. Выбор зависит от доступности энергоресурсов, бюджета и экологических требований.
- Отопительных приборов: радиаторы, конвекторы, регистры, системы "теплый пол". Учитываются теплоотдача, дизайн, особенности монтажа.
- Трубопроводов: материал (сталь, медь, полипропилен, сшитый полиэтилен), диаметр, способ прокладки.
- Насосного оборудования: циркуляционные насосы, обеспечивающие движение теплоносителя.
- Автоматики и регулирующей арматуры: для поддержания заданных температур, экономии энергии и безопасной работы системы.
Все выбранное оборудование должно иметь необходимые сертификаты соответствия и быть разрешено к применению на территории РФ. Мы всегда отдаем предпочтение проверенным производителям, чья продукция зарекомендовала себя как надежная и энергоэффективная.
Гидравлический расчет и балансировка системы
Для того чтобы тепло равномерно распределялось по всем отопительным приборам, необходимо выполнить гидравлический расчет. Он позволяет определить оптимальные диаметры трубопроводов, подобрать насосы с нужным напором и расходом, а также рассчитать настройки балансировочной арматуры. Неправильный гидравлический расчет может привести к тому, что одни радиаторы будут "перетоплены", а другие – "недотоплены", что, безусловно, скажется на комфорте и эффективности системы в целом. Балансировка системы – это процесс настройки, который обеспечивает равномерное распределение теплоносителя по всем веткам и приборам, гарантируя заданную температуру в каждом помещении.
Безопасность и эксплуатация
Вопросы безопасности являются приоритетными при проектировании любой инженерной системы, особенно той, что связана с высокими температурами и давлением. Мы строго соблюдаем требования СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности" и ПУЭ (Правила устройства электроустановок). Это касается:
- Размещения оборудования: котлы, бойлеры, расширительные баки должны устанавливаться в соответствии с нормами пожарной безопасности и иметь достаточный доступ для обслуживания.
- Вентиляции котельных: обеспечение необходимого воздухообмена для безопасной работы газового и твердотопливного оборудования.
- Защиты от замерзания и перегрева: использование соответствующей автоматики и защитных устройств.
- Доступности для обслуживания: все элементы системы должны быть легко доступны для ревизии, ремонта и замены.
Проект также должен содержать рекомендации по эксплуатации и обслуживанию системы, что продлит срок ее службы и обеспечит бесперебойную работу.
Почему качественный проект отопления окупается многократно
Многие ошибочно полагают, что на проекте можно сэкономить, ограничившись "примерными" схемами или вовсе доверив выбор и монтаж оборудования интуиции строителей. Это заблуждение, которое, как показывает практика, приводит к гораздо большим затратам в будущем. Качественный, профессионально выполненный проект отопления – это инвестиция, которая окупается многократно.
- Экономия на монтаже: Детальная рабочая документация исключает ошибки и переделки, сокращает время монтажа, позволяет точно рассчитать количество материалов, избегая излишков и дефицита. Это прямая экономия ваших средств.
- Экономия на эксплуатации: Правильно спроектированная система с оптимально подобранным оборудованием и эффективными режимами работы потребляет меньше энергоресурсов. Это означает снижение ежемесячных счетов за отопление на протяжении всего срока службы системы.
- Долговечность и надежность: Соответствие нормативам, правильный выбор материалов и оборудования, грамотные расчеты гарантируют долгий срок службы системы без аварий и преждевременных поломок.
- Комфорт и безопасность: Система, спроектированная с учетом всех особенностей здания и потребностей жильцов, обеспечивает равномерное и комфортное распределение тепла, а также полную безопасность эксплуатации.
- Сокращение рисков: Проект, прошедший экспертизу и соответствующий всем нормам, сводит к минимуму риски претензий со стороны контролирующих органов и проблем с вводом объекта в эксплуатацию.
Именно поэтому наша команда Энерджи Системс уделяет максимальное внимание каждой детали, каждому расчету, каждому чертежу. Мы понимаем, что наша работа – это залог вашего тепла и спокойствия.
Примеры проектных решений: вдохновение для вашего будущего тепла

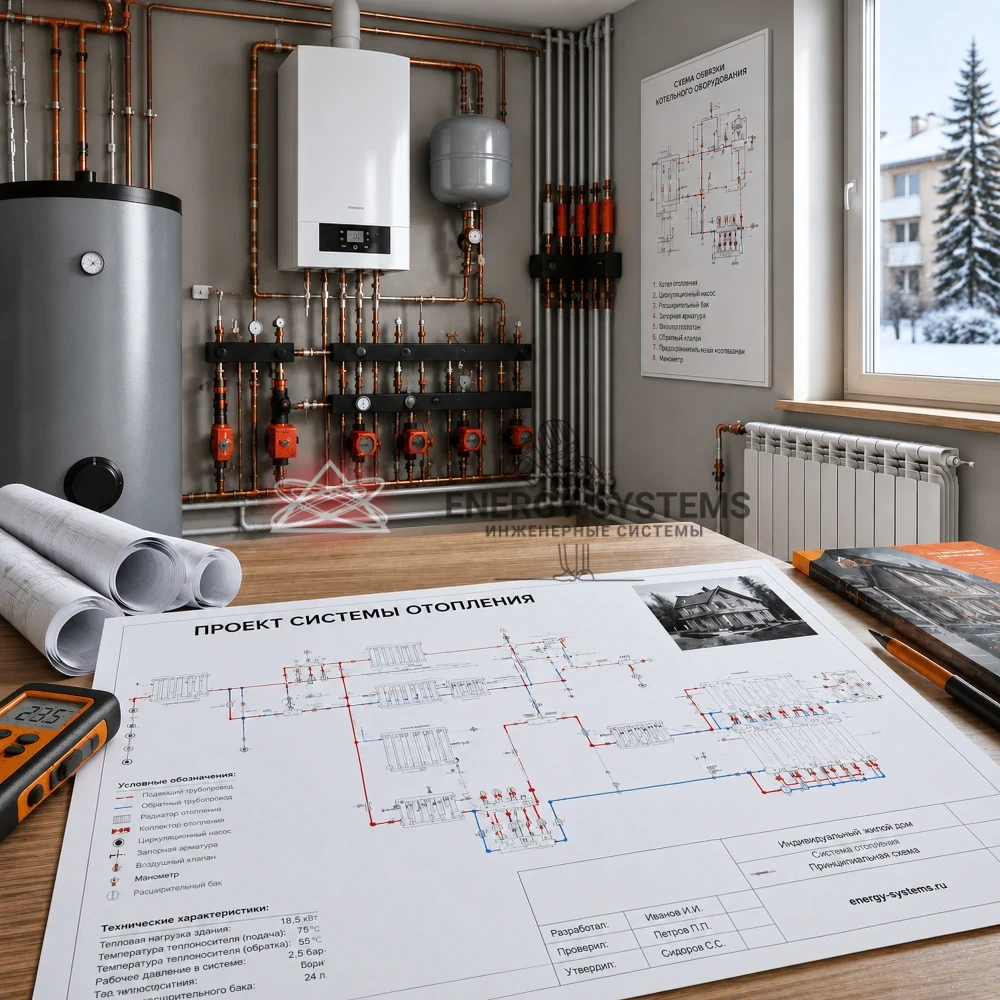

Ниже представлены упрощенные варианты проектов, которые дают хорошее представление о том, как будет выглядеть ваш будущий проект. Они демонстрируют различные подходы к планировке и реализации систем отопления.
Экспертное мнение: взгляд главного инженера на детали проектирования
«При проектировании любой системы отопления, будь то компактная квартира или крупный производственный цех, крайне важно не упускать из виду детали, которые на первый взгляд кажутся незначительными. Я всегда говорю своей команде: «Дьявол кроется в мелочах, а комфорт и экономия – в точности». Например, при расчете теплопотерь многие забывают учесть такие факторы, как инфильтрация воздуха через неплотности оконных проемов или наличие неизолированных участков трубопроводов в неотапливаемых помещениях. Эти, казалось бы, незначительные потери в сумме могут составлять до 10-15% от общего объема, что напрямую влияет на выбор мощности котла и, как следствие, на первоначальные инвестиции и эксплуатационные расходы. Поэтому мой совет: всегда требуйте от проектировщиков максимально детализированный теплотехнический расчет с учетом всех нюансов конструкции здания и условий его эксплуатации. Это обеспечит не только комфорт, но и реальную экономию на долгие годы. И помните, что каждый киловатт, который вы экономите благодаря грамотному проекту, – это не только деньги, но и вклад в экологию. Мы в Энерджи Системс подходим к этому комплексно.»
Виталий, главный инженер Энерджи Системс, стаж работы 12 лет.
Наша компетенция в проектировании инженерных систем
В Энерджи Системс мы гордимся нашим подходом к проектированию инженерных систем. Наша команда состоит из высококвалифицированных специалистов, обладающих глубокими знаниями и многолетним опытом в области отопления, вентиляции, кондиционирования, водоснабжения и канализации. Мы используем современное программное обеспечение, постоянно следим за инновациями в отрасли и строго соблюдаем все актуальные нормативные требования. Наша цель – не просто создать проект, а разработать оптимальное, энергоэффективное и надежное решение, которое будет служить вам верой и правдой долгие годы. Мы работаем как с частными лицами, так и с крупными застройщиками, предлагая индивидуальные решения для объектов любой сложности.
Актуальные нормативно-правовые акты Российской Федерации, регулирующие проектирование систем отопления
Для подтверждения экспертности и надежности нашей работы, а также для информирования заказчиков о требованиях, предъявляемых к проектированию инженерных систем, приводим список ключевых нормативно-правовых актов, на которые мы опираемся:
- Градостроительный кодекс Российской Федерации: определяет общие принципы градостроительной деятельности и требования к проектной документации.
- Постановление Правительства РФ от 16 февраля 2008 г. № 87 "О составе разделов проектной документации и требованиях к их содержанию": основной документ, регламентирующий структуру и наполнение проектной документации.
- Федеральный закон от 30 декабря 2009 г. № 384-ФЗ "Технический регламент о безопасности зданий и сооружений": устанавливает минимально необходимые требования к безопасности зданий и сооружений.
- СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003": основной свод правил для проектирования систем ОВК.
- СП 50.13330.2012 "Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003": содержит требования к тепловой защите зданий, необходимые для теплотехнических расчетов.
- СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности": устанавливает нормы пожарной безопасности для систем ОВК.
- СП 124.13330.2012 "Тепловые сети. Актуализированная редакция СНиП 41-02-2003": регулирует проектирование и строительство тепловых сетей.
- ГОСТ Р 21.101-2020 "Система проектной документации для строительства. Основные требования к проектной и рабочей документации": определяет правила оформления и обозначения проектной и рабочей документации.
- Правила устройства электроустановок (ПУЭ): регламентируют требования к электрооборудованию и электромонтажным работам, в том числе для систем отопления.
- ГОСТ 30494-2011 "Здания жилые и общественные. Параметры микроклимата в помещениях": определяет оптимальные и допустимые параметры микроклимата.
Стоимость проектирования: прозрачность и удобство расчета
Понимание стоимости проектирования является ключевым этапом для любого заказчика. Чтобы сделать этот процесс максимально прозрачным и удобным, мы предлагаем ознакомиться с нашими расценками, используя онлайн-калькулятор. Здесь вы можете выбрать необходимые услуги и получить предварительный расчет стоимости, который поможет вам спланировать бюджет. Мы стремимся предложить оптимальные цены при сохранении высочайшего качества выполняемых работ, ведь инвестиции в грамотное проектирование – это вложения в ваше будущее.
Онлайн расчет стоимости проектирования
Заключение: инвестиции в будущее вашего комфорта
Проект отопления – это не просто набор бумаг, это детально проработанная инструкция по созданию комфортного, безопасного и экономичного микроклимата в вашем доме или на производстве. Присвоение проекту уникального шифра – это лишь один из множества шагов, обеспечивающих системность и порядок в этом сложном процессе. Инвестируя в профессиональное проектирование, вы инвестируете в свое спокойствие, в снижение эксплуатационных расходов и в долговечность вашей системы отопления. Мы, команда Энерджи Системс, готовы стать вашим надежным партнером на этом пути, превратив ваши идеи в реальное, ощутимое тепло. Обращайтесь к нам, и мы поможем вам создать идеальную систему отопления, которая будет радовать вас долгие годы.
