Введение: Тепло — основа уюта и эффективности
Каждый из нас стремится к комфорту в своем доме или на рабочем месте, и центральное место в этом стремлении занимает, безусловно, тепло. Однако за кажущейся простотой включения радиатора или запуска котла стоит сложная, многогранная работа, начинающаяся задолго до монтажа оборудования. Речь идет о проектировании систем отопления — фундаментальном этапе, который определяет не только тепловой режим помещения, но и его безопасность, экономичность, долговечность и даже экологичность. В нашей компании «Энерджи Системс» мы глубоко убеждены, что инвестиции в профессиональное проектирование — это инвестиции в будущее, которые многократно окупаются.
Мы живем в эпоху, когда требования к инженерным системам постоянно растут. Современные здания, будь то жилые комплексы, частные коттеджи, офисные центры или промышленные объекты, нуждаются в решениях, которые будут соответствовать строгим нормам энергоэффективности, экологической безопасности и, конечно же, обеспечивать максимальный комфорт для пользователей. Именно поэтому процесс проектирования отопления превратился в сложную инженерную дисциплину, требующую глубоких знаний, опыта и постоянного отслеживания инноваций.
Почему качественное проектирование отопления — это не роскошь, а необходимость?
Многие владельцы недвижимости, желая сэкономить, пытаются обойтись без детального проекта, полагаясь на «опыт» монтажников или типовые решения. Однако такой подход чреват серьезными последствиями, которые проявятся уже в первый отопительный сезон, а то и раньше. Неправильно спроектированная система отопления — это:
- Перерасход энергоресурсов: Неэффективное распределение тепла, избыточная или недостаточная мощность котла, неправильный подбор трубопроводов и радиаторов приводят к значительным, порой до 30-40%, переплатам за отопление.
- Низкий уровень комфорта: Холодные зоны, сквозняки, неравномерный прогрев помещений, шум от оборудования — все это прямые следствия ошибок в проектировании.
- Сокращение срока службы оборудования: Неправильные режимы работы, перегрузки, гидроудары приводят к преждевременному износу котлов, насосов, арматуры.
- Аварийные ситуации: Отсутствие необходимых расчетов по давлению, температурным режимам может привести к прорывам труб, выходу из строя дорогостоящего оборудования и даже пожарам.
- Проблемы с законом: Отсутствие проектной документации или ее несоответствие нормам может стать причиной штрафов, отказа в подключении к газовым сетям или проблемам при вводе объекта в эксплуатацию.
Профессиональный проект, разработанный специалистами «Энерджи Системс», напротив, гарантирует:
- Энергоэффективность: Оптимальный подбор оборудования и точные расчеты минимизируют затраты на топливо.
- Надежность и безопасность: Система будет работать стабильно и безопасно на протяжении всего срока службы.
- Комфорт: Равномерное и достаточное отопление всех помещений, возможность индивидуальной регулировки.
- Долговечность: Правильные режимы работы продлевают жизнь всех компонентов системы.
- Соответствие нормам: Проект будет отвечать всем актуальным требованиям законодательства и строительным стандартам.
Основные этапы проектирования системы отопления
Процесс создания эффективной и надежной системы отопления — это последовательность логически связанных этапов, каждый из которых имеет критическое значение для конечного результата. Наша команда следует строгой методологии, обеспечивая комплексный подход к каждому проекту.
1. Сбор исходных данных и техническое задание (ТЗ)
Первый и, пожалуй, один из самых важных шагов — это максимально полный сбор информации об объекте и пожеланиях заказчика. На этом этапе мы получаем следующие данные:
- Архитектурно-строительные планы здания (поэтажные планы, разрезы, фасады).
- Информация о материалах стен, перекрытий, кровли, типе оконных и дверных конструкций.
- Данные о назначении помещений, их высоте, ориентации по сторонам света.
- Географическое расположение объекта для учета климатических особенностей региона.
- Наличие и характеристики существующих инженерных коммуникаций (электричество, водоснабжение, газ).
- Пожелания заказчика по типу отопительной системы (радиаторная, теплый пол, конвекторы), виду топлива, производителям оборудования, бюджетным ограничениям.
На основе этих данных формируется техническое задание — документ, фиксирующий все требования и условия проектирования. Он является основой для дальнейшей работы. Важно отметить, что соответствие ТЗ требованиям нормативных документов, таких как СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха», является обязательным условием для успешного проекта.
2. Разработка концепции и выбор основного оборудования
После сбора данных мы приступаем к разработке общей концепции будущей системы. Это включает в себя:
- Выбор источника тепла: Газовый, электрический, твердотопливный, жидкотопливный котел, тепловой насос, централизованное отопление. Выбор зависит от доступности энергоресурсов, экономической целесообразности и экологических требований.
- Определение типа системы отопления: Однотрубная, двухтрубная, коллекторно-лучевая, с естественной или принудительной циркуляцией.
- Предварительный подбор отопительных приборов: Радиаторы (стальные, алюминиевые, биметаллические), конвекторы, система «теплый пол».
- Выбор схемы подключения: Тупиковая, попутная.
- Определение принципиальных решений по автоматизации и управлению.
На этом этапе мы проводим предварительные расчеты и обоснования, чтобы представить заказчику несколько вариантов решений, демонстрируя их преимущества и недостатки с точки зрения стоимости, эффективности и эксплуатации.
3. Теплотехнический расчет и определение теплопотерь
Это один из ключевых этапов, определяющий мощность системы. Теплотехнический расчет позволяет точно определить, сколько тепла теряет здание через ограждающие конструкции (стены, окна, двери, кровлю, пол) при заданной температуре наружного воздуха и требуемой внутренней температуре.
Мы учитываем:
- Материалы и толщину стен, перекрытий, кровли.
- Площадь и тип остекления.
- Наличие и качество теплоизоляции.
- Воздухообмен (инфильтрация через неплотности).
- Температурные зоны в помещении.
На основании этих расчетов подбирается оптимальная мощность котла и отопительных приборов для каждого помещения, что исключает как перегрев, так и недогрев. В своей работе мы строго руководствуемся положениями СП 50.13330.2012 «Тепловая защита зданий», который регламентирует требования к тепловой защите, обеспечивая необходимые параметры энергоэффективности.
«Не забывайте о важности качественной теплоизоляции ограждающих конструкций. Часто недооценивается влияние мостиков холода, которые могут свести на нет все усилия по эффективному отоплению. Внимательно прорабатывайте узлы примыкания оконных и дверных проемов, углов здания. Это сэкономит вам до 15-20% тепловой энергии в отопительный период, а значит, и значительные средства. Помните, что самый дешевый киловатт тепла — это тот, который не нужно производить.» — Виталий, главный инженер компании «Энерджи Системс», стаж работы 12 лет.
4. Гидравлический расчет и подбор трубопроводов
После определения тепловых нагрузок и мощности отопительных приборов необходимо обеспечить равномерную и эффективную подачу теплоносителя к каждому из них. Для этого выполняется гидравлический расчет, который позволяет:
- Подобрать оптимальные диаметры трубопроводов для каждого участка сети.
- Определить потери давления в системе (трение, местные сопротивления).
- Выбрать циркуляционные насосы с необходимой производительностью и напором.
- Рассчитать параметры расширительного бака, запорной и регулирующей арматуры.
Правильный гидравлический расчет предотвращает шумы в системе, обеспечивает равномерный прогрев всех радиаторов и продлевает срок службы насосного оборудования. Ошибки на этом этапе могут привести к перегреву одних помещений и недогреву других, а также к излишним энергозатратам на работу насосов.
5. Разработка схем и чертежей
Когда все расчеты выполнены, наступает этап визуализации и детализации проекта. Мы создаем полный комплект проектной документации, включающий:
- Принципиальные схемы системы отопления: Общее представление о подключении всех элементов.
- Поэтажные планы: Размещение отопительных приборов, трассировка трубопроводов, расположение коллекторов.

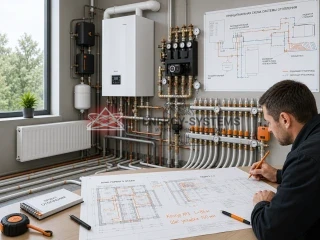

- Схемы обвязки котельной: Детальное изображение подключения котла, насосов, бойлеров косвенного нагрева, расширительных баков, групп безопасности и автоматики.
- Аксонометрические схемы: Трехмерное представление системы, облегчающее монтаж.
- Узлы и детали: Чертежи сложных соединений, креплений, проходов через конструкции.
Все чертежи выполняются в соответствии с действующими государственными стандартами, такими как ГОСТ 21.602-2016 «Правила выполнения рабочей документации отопления, вентиляции и кондиционирования», что обеспечивает их однозначное понимание и корректное использование монтажными организациями.
Представляем упрощенный проект, который дает наглядное представление о структуре и детализации наших работ. Это один из вариантов проекта, демонстрирующий подход к проектированию отопления частного дома.
6. Составление спецификаций оборудования и материалов
Полная и точная спецификация — это детальный перечень всего необходимого оборудования и материалов для реализации проекта. Она включает в себя:
- Наименование и тип котла, насосов, радиаторов, коллекторов.
- Тип, диаметр и метраж трубопроводов.
- Маркировка запорной, регулирующей и предохранительной арматуры.
- Количество фитингов, крепежных элементов, теплоизоляции.
- Модели автоматики и устройств управления.
Спецификация позволяет точно рассчитать бюджет на закупку, избежать ошибок и простоев при монтаже, а также сравнить предложения от различных поставщиков. Благодаря нашему опыту и сотрудничеству с ведущими производителями, мы помогаем заказчикам выбрать оптимальные решения по соотношению цена-качество.
7. Согласование и экспертиза проекта
Завершающий этап проектирования — это согласование проекта с заказчиком и, при необходимости, прохождение государственной или негосударственной экспертизы. Для объектов капитального строительства, особенно общественного и производственного назначения, экспертиза является обязательной и подтверждает соответствие проекта всем нормативным требованиям, включая пожарную безопасность (согласно СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности») и санитарные нормы. Для частных домов этот этап может быть упрощен, но внутренний контроль качества в «Энерджи Системс» всегда остается на высочайшем уровне.
Современные тенденции в проектировании систем отопления
Инженерные системы не стоят на месте. В последние годы наблюдается активное развитие технологий, направленных на повышение энергоэффективности, экологичности и удобства эксплуатации. Среди наиболее актуальных тенденций можно выделить:
- Интеграция с возобновляемыми источниками энергии: Тепловые насосы (воздух-вода, грунт-вода), солнечные коллекторы становятся все более популярными, особенно в частном строительстве. Они позволяют значительно снизить эксплуатационные расходы и уменьшить углеродный след.
- Системы «умного дома»: Интеллектуальные термостаты, зональное регулирование температуры, удаленное управление через мобильные приложения — все это позволяет максимально персонализировать комфорт и оптимизировать потребление энергии.
- Низкотемпературные системы отопления: Теплые полы, настенные и потолочные панели, работающие при более низких температурах теплоносителя, обеспечивают более равномерное и комфортное распределение тепла, а также идеально сочетаются с конденсационными котлами и тепловыми насосами.
- Применение конденсационных котлов: Эти котлы обладают высоким КПД за счет использования тепла конденсации водяных паров из продуктов сгорания, что делает их одними из самых экономичных решений на газовом топливе.
- Гибридные системы: Комбинация нескольких источников тепла (например, газовый котел и тепловой насос) позволяет использовать наиболее эффективный источник в зависимости от погодных условий и тарифов на энергоносители.
Наша компания «Энерджи Системс» активно внедряет эти передовые решения в свои проекты, предлагая заказчикам самые современные и эффективные системы.
Нормативно-правовая база проектирования систем отопления в Российской Федерации
Каждое проектное решение должно соответствовать действующим нормам и правилам, установленным законодательством Российской Федерации. Это обеспечивает безопасность, надежность и долговечность инженерных систем. В своей работе мы строго руководствуемся следующими основными документами:
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». Актуализированная редакция СНиП 41-01-2003. Этот свод правил является основным документом, регламентирующим проектирование систем отопления, вентиляции и кондиционирования. Он содержит требования к параметрам внутреннего воздуха, выбору и размещению оборудования, расчету систем.
- СП 50.13330.2012 «Тепловая защита зданий». Актуализированная редакция СНиП 23-02-2003. Определяет требования к тепловой защите ограждающих конструкций зданий, что напрямую влияет на расчет теплопотерь и, соответственно, на мощность системы отопления.
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности». Устанавливает обязательные требования пожарной безопасности к системам отопления, вентиляции и кондиционирования воздуха зданий и сооружений.
- ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования». Регламентирует состав и правила оформления рабочей документации по системам отопления, вентиляции и кондиционирования.
- Федеральный закон от 23.11.2009 № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации». Является основополагающим документом в области энергосбережения, определяет основные направления государственной политики в этой сфере, что напрямую влияет на требования к энергоэффективности проектируемых систем.
- Правила устройства электроустановок (ПУЭ). Регламентируют требования к электроснабжению и электробезопасности всего электрооборудования, входящего в состав системы отопления (котлы, насосы, автоматика).
- Постановление Правительства РФ от 28.05.2021 № 815 «Об утверждении Правил обеспечения доступа к услугам по передаче тепловой энергии, теплоносителя и Правил недискриминационного доступа к услугам по передаче тепловой энергии, теплоносителя». Определяет общие правила взаимодействия с теплоснабжающими организациями при подключении к централизованным сетям.
Знание и строгое соблюдение этих и многих других отраслевых стандартов и норм — залог легитимности, безопасности и эффективности каждого проекта, разрабатываемого в «Энерджи Системс».
Сколько стоит проектирование системы отопления?
Стоимость проектирования системы отопления — это вопрос, который волнует каждого заказчика. Она не является фиксированной и зависит от множества факторов, таких как:
- Площадь и тип объекта: Проектирование для небольшого частного дома будет отличаться по сложности и стоимости от проекта для многоэтажного жилого комплекса или промышленного цеха.
- Сложность системы: Простая радиаторная система обойдется дешевле, чем интегрированная система с теплыми полами, фанкойлами, тепловым насосом и сложной автоматикой.
- Степень детализации проекта: Необходимость в трехмерном моделировании, дополнительных расчетах или специфических решениях может увеличить стоимость.
- Сроки выполнения: Срочные проекты обычно имеют повышающий коэффициент.
- Регион: Стоимость услуг может варьироваться в зависимости от региональных тарифов и специфики рынка.
В среднем, стоимость проектирования системы отопления для частного дома площадью 100-200 квадратных метров может варьироваться от 30 000 до 80 000 рублей, в зависимости от выбранного типа системы и ее сложности. Для более крупных объектов или специфических решений цены будут рассчитываться индивидуально.
Для вашего удобства и для получения предварительной оценки стоимости наших услуг по проектированию инженерных систем, мы предлагаем воспользоваться нашим онлайн-калькулятором. Он учитывает различные параметры и позволяет получить ориентировочный расчет, исходя из ваших потребностей.
Онлайн расчет стоимости проектирования
Мы всегда готовы предоставить детальную смету после изучения исходных данных и обсуждения ваших требований. Наша цель — предложить оптимальное решение, которое будет соответствовать вашему бюджету и ожиданиям, без компромиссов в качестве и надежности.
Заключение
Проектирование системы отопления — это не просто набор чертежей и расчетов, это фундамент для создания комфортного, безопасного и экономичного микроклимата в любом здании. Это инвестиция в будущее, которая позволяет избежать дорогостоящих ошибок, переплат за энергоресурсы и проблем с эксплуатацией.
В компании «Энерджи Системс» мы гордимся нашим подходом к каждому проекту. Наша команда инженеров обладает глубокими знаниями, многолетним опытом и постоянно совершенствует свои навыки, отслеживая все инновации в отрасли. Мы работаем в строгом соответствии с действующими нормами и стандартами, предлагая нашим клиентам не просто проект, а комплексное решение, обеспечивающее долговечность, эффективность и максимальный комфорт.
Доверяя проектирование системы отопления нам, вы выбираете надежность, профессионализм и уверенность в теплом будущем вашего объекта. Мы готовы стать вашим надежным партнером на всех этапах — от идеи до воплощения.
