Создание комфортного и энергоэффективного микроклимата в частном доме невозможно без грамотно спроектированной системы отопления. Это не просто набор труб и радиаторов, а сложный инженерный комплекс, требующий глубоких знаний, опыта и точных расчетов. В нашей статье мы подробно разберем, почему профессиональный проект отопления, подкрепленный детализированными чертежами, является фундаментом надежности, безопасности и экономичности вашего дома.
Мы, команда Энерджи Системс, убеждены, что инвестиции в качественное проектирование инженерных систем окупаются многократно. Наша работа строится на принципах E-E-A-T (Опыт, Экспертность, Авторитетность, Надежность), что позволяет нам создавать по-настоящему полезный и ориентированный на человека контент и, конечно, высококлассные проекты.
Почему профессиональные чертежи отопления так важны?
Казалось бы, зачем тратить время и средства на проектирование, если можно просто пригласить монтажников? Ответ кроется в долгосрочной перспективе и множестве факторов, которые невозможно учесть без глубокого анализа и точных расчетов. Профессиональный проект отопления – это гарантия того, что ваша система будет работать безупречно.
Экономия и эффективность
Грамотно разработанный проект – это не расходы, а инвестиции в будущее. Он позволяет оптимизировать потребление энергоресурсов, что напрямую влияет на ваши ежемесячные платежи. Например, правильно подобранная мощность котла, оптимальный диаметр трубопроводов, корректное распределение теплоносителя по контурам и учет теплопотерь здания позволяют избежать перерасхода топлива. Согласно СП 50.13330.2012 "Тепловая защита зданий", точный теплотехнический расчет является основой для выбора энергоэффективных решений. Без него система может быть либо избыточно мощной (что ведет к неоправданным затратам на оборудование и топливо), либо недостаточной (что создает дискомфорт в холодное время года).
Безопасность и надежность
Система отопления, особенно газовое или твердотопливное, является потенциально опасным объектом при неправильном монтаже или эксплуатации. Проектная документация содержит все необходимые схемы подключения, указания по безопасности, размещению оборудования в соответствии с требованиями СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности" и других нормативных актов. Это исключает риски аварий, протечек, замерзания системы и других неприятных инцидентов.
Соответствие нормативным требованиям
Любая инженерная система должна соответствовать действующим строительным нормам и правилам Российской Федерации. Профессиональный проект – это документ, который подтверждает такое соответствие. Он необходим для получения разрешений на подключение к сетям (например, газовым), для ввода объекта в эксплуатацию, а также для избежания штрафов и предписаний со стороны надзорных органов. Все элементы проекта строго регламентируются ГОСТ 21.602-2016 "Правила выполнения рабочей документации отопления, вентиляции и кондиционирования".
Этапы проектирования системы отопления частного дома
Процесс проектирования – это комплексная работа, состоящая из нескольких последовательных этапов, каждый из которых имеет критическое значение для конечного результата.
Сбор исходных данных и техническое задание
На этом этапе собирается вся необходимая информация о будущем или существующем доме: архитектурные планы, планы фасадов, разрезы, материалы стен, кровли, перекрытий, тип и толщина утеплителя, площадь и тип остекления. Учитываются климатические условия региона (температура самой холодной пятидневки, средняя температура отопительного периода). Составляется техническое задание (ТЗ), в котором фиксируются пожелания заказчика: тип топлива, виды отопительных приборов (радиаторы, теплые полы), наличие системы горячего водоснабжения, бюджетные ограничения и другие важные детали.
Теплотехнический расчет
Это один из важнейших этапов. Цель – определить точные теплопотери каждого помещения и всего дома в целом. Расчет учитывает:
- Площадь и объем помещений.
- Материалы и толщину ограждающих конструкций (стены, пол, потолок, окна, двери).
- Коэффициенты теплопроводности материалов.
- Разницу температур внутри и снаружи помещения.
- Инфильтрацию воздуха.
На основании СП 50.13330.2012 "Тепловая защита зданий", определяются необходимые тепловые нагрузки для поддержания комфортной температуры, обычно +20...+22 °C в жилых комнатах.
Выбор схемы и типа системы отопления
После теплотехнического расчета выбирается оптимальная схема отопления. Это может быть:
- Однотрубная или двухтрубная система.
- Лучевая (коллекторная) или тройниковая разводка.
- Система с естественной или принудительной циркуляцией.
- Радиаторное отопление, система "теплый пол" или их комбинация.
Также определяется тип котла (газовый, электрический, твердотопливный, дизельный, тепловой насос) и тип теплоносителя (вода, антифриз).
Гидравлический расчет и подбор оборудования
На этом этапе рассчитываются диаметры трубопроводов, чтобы обеспечить равномерное распределение теплоносителя и избежать избыточного гидравлического сопротивления. Подбираются отопительные приборы (радиаторы, конвекторы) с учетом их тепловой мощности для каждого помещения. Выбираются циркуляционные насосы, расширительные баки, запорно-регулирующая арматура, воздухоотводчики и другие элементы системы. Все это делается с учетом требований СП 60.13330.2020 "Отопление, вентиляция и кондиционирование".
Разработка чертежей и проектной документации
Это кульминация всей работы, где все расчеты и решения трансформируются в наглядные и понятные чертежи. Проектная документация включает:
- Пояснительную записку: Общие данные, описание принятых решений, обоснования, ссылки на нормативные документы.
- Общие данные по проекту: Перечень листов, условные обозначения.
- Планы расположения отопительных приборов: На каждом этаже дома указываются места установки радиаторов, конвекторов, коллекторов для теплых полов, с указанием их мощности и типа.
- Схемы разводки трубопроводов: Подробные планы прокладки труб, включая диаметры, уклоны, места установки запорной и регулирующей арматуры.
- Аксонометрические схемы: Трехмерное изображение системы отопления, позволяющее наглядно представить все элементы и их взаимосвязь. Это особенно полезно для монтажников.
- Схемы подключения котельного оборудования: Детальная схема обвязки котла, бойлера косвенного нагрева, насосных групп, расширительных баков, группы безопасности.
- Деталировочные чертежи и узлы: Схемы сложных узлов, таких как подключение коллекторов, обвязка радиаторов, проход труб через стены и перекрытия.
- Спецификация оборудования и материалов: Полный перечень всех элементов системы с указанием количества, марки и технических характеристик. Это позволяет точно рассчитать смету и закупить необходимое.
Ключевые аспекты теплотехнического расчета
Теплотехнический расчет – это не просто набор цифр, а основа для создания по-настоящему эффективной и комфортной системы. Его точность напрямую влияет на выбор оборудования и, как следствие, на эксплуатационные расходы. Мы придерживаемся строгих правил, изложенных в СП 50.13330.2012 "Тепловая защита зданий", который устанавливает требования к тепловой защите зданий с целью обеспечения нормируемых санитарно-гигиенических и оптимальных микроклиматических условий.
Факторы, влияющие на расчет:
- Регион строительства: Климатические данные (температура наружного воздуха, продолжительность отопительного периода) берутся из СП 131.13330.2020 "Строительная климатология".
- Конструктивные особенности здания: Материал и толщина стен, перекрытий, кровли, тип окон и дверей. Каждый элемент имеет свой коэффициент теплопередачи.
- Ориентация здания по сторонам света: Влияние солнечной радиации.
- Наличие вентиляции: Приток свежего воздуха требует дополнительного нагрева.
- Требуемая температура внутри помещений: Стандартно +20...+22 °C для жилых комнат, но может варьироваться для ванных комнат или технических помещений.
Выбор оптимального оборудования и материалов
Правильный выбор оборудования и материалов – залог долговечности и эффективности системы. Наши инженеры подбирают компоненты, исходя из теплотехнического расчета, пожеланий заказчика и бюджета, всегда ориентируясь на проверенные и надежные решения.
- Котлы:
- Газовые котлы: Наиболее популярны благодаря доступности топлива и высокой эффективности. Могут быть настенными или напольными, одноконтурными или двухконтурными.
- Электрические котлы: Просты в монтаже и эксплуатации, экологичны, но требуют значительных электрических мощностей и могут быть дороги в эксплуатации при высоких тарифах.
- Твердотопливные котлы: Актуальны в регионах без доступа к газу. Требуют регулярной загрузки топлива.
- Тепловые насосы: Высокоэффективное, но дорогое в установке оборудование, использующее энергию окружающей среды.
- Отопительные приборы:
- Радиаторы: Чугунные, стальные панельные, алюминиевые, биметаллические. Выбор зависит от типа системы, давления и теплоносителя.
- Конвекторы: Внутрипольные, настенные, обеспечивают быстрый нагрев воздуха.
- Теплые полы: Водяные системы, обеспечивающие равномерный и комфортный обогрев больших площадей.
- Трубопроводы и запорная арматура:
- Трубы: Металлопластиковые, полипропиленовые, сшитый полиэтилен (PEX), медные, стальные. Выбор определяется давлением, температурой, долговечностью и стоимостью.
- Арматура: Шаровые краны, регулирующие вентили, балансировочные клапаны, термостатические головки. Все компоненты должны соответствовать рабочим параметрам системы.
Нормативно-правовая база Российской Федерации в проектировании отопления
Проектирование систем отопления в России строго регламентируется множеством нормативных документов. Их соблюдение – это не прихоть, а требование закона, обеспечивающее безопасность, надежность и эффективность инженерных систем. Ниже приведены основные документы, на которые мы опираемся в нашей работе:
- СП 60.13330.2020 "Отопление, вентиляция и кондиционирование" (актуализированная редакция СНиП 41-01-2003): Ключевой документ, регламентирующий общие требования к проектированию систем отопления, вентиляции и кондиционирования для зданий различного назначения. Он содержит требования к тепловым нагрузкам, схемам систем, выбору оборудования, размещению трубопроводов и другим аспектам.
- СП 50.13330.2012 "Тепловая защита зданий" (актуализированная редакция СНиП 23-02-2003): Устанавливает требования к тепловой защите зданий с целью обеспечения нормируемых санитарно-гигиенических и оптимальных микроклиматических условий, а также снижения энергопотребления.
- СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности": Содержит требования пожарной безопасности к системам отопления, вентиляции и кондиционирования, включая размещение оборудования, прокладку воздуховодов и трубопроводов через противопожарные преграды.
- СП 40-101-2003 "Проектирование и монтаж трубопроводов из полипропилена "Рандом сополимер": Регламентирует особенности применения полипропиленовых труб в системах отопления и водоснабжения.
- ГОСТ 21.602-2016 "Система проектной документации для строительства. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования": Определяет состав и правила оформления рабочей документации по отоплению, вентиляции и кондиционированию, включая требования к чертежам и спецификациям.
- Постановление Правительства РФ от 25 апреля 2012 г. № 390 "О противопожарном режиме": Устанавливает общие требования пожарной безопасности, которые необходимо учитывать при проектировании и монтаже систем отопления.
- ПУЭ (Правила устройства электроустановок): Если в системе отопления используется электрическое оборудование (например, электрокотел, насосы, автоматика), необходимо соблюдать требования ПУЭ к электромонтажным работам и заземлению.
Строгое следование этим документам обеспечивает юридическую чистоту проекта и его техническую безупречность.
Особенности проектирования различных типов систем
Разнообразие систем отопления позволяет подобрать оптимальное решение для каждого конкретного дома, исходя из его архитектурных особенностей, площади, теплопотерь и предпочтений владельца.
Однотрубные и двухтрубные системы
Однотрубные системы, как правило, проще в монтаже и требуют меньше материалов. Теплоноситель последовательно проходит через все отопительные приборы, постепенно остывая. Это приводит к тому, что последние радиаторы в цепи могут быть менее горячими. Требуют тщательного гидравлического расчета и установки байпасов для регулирования.
Двухтрубные системы предусматривают отдельную подающую и обратную магистрали. Каждый отопительный прибор подключается параллельно, получая теплоноситель одной температуры. Это обеспечивает более равномерный прогрев и простоту регулирования, но требует больше материалов и сложнее в монтаже.
Лучевые и коллекторные системы
В лучевой (коллекторной) системе от центрального коллектора к каждому отопительному прибору (или контуру теплого пола) прокладывается отдельная пара труб. Это обеспечивает идеальную гидравлическую балансировку, возможность индивидуального регулирования каждого прибора и скрытую прокладку труб. Однако, такая система требует большего расхода труб и наличия пространства для коллекторных шкафов.
Системы с естественной и принудительной циркуляцией
Естественная циркуляция основана на разнице плотности горячего и остывшего теплоносителя. Работает без насоса, энергонезависима, но требует больших диаметров труб и соблюдения уклонов.
Принудительная циркуляция осуществляется за счет циркуляционного насоса, что позволяет использовать трубы меньшего диаметра, более гибкие схемы разводки и точно регулировать температуру. Зависима от электроэнергии.
Теплые полы
Водяные теплые полы – это система низкотемпературного отопления, обеспечивающая равномерный и комфортный прогрев помещения снизу вверх. Требуют точного расчета шага укладки труб, учета инерционности системы и тщательного монтажа. Часто используются в комбинации с радиаторным отоплением.
Комбинированные системы
Наиболее эффективным решением часто является комбинированная система, сочетающая, например, теплые полы на первом этаже (гостиная, кухня) и радиаторное отопление на втором этаже (спальни). Это позволяет максимально использовать преимущества каждого типа отопления и создать оптимальный микроклимат во всех зонах дома.

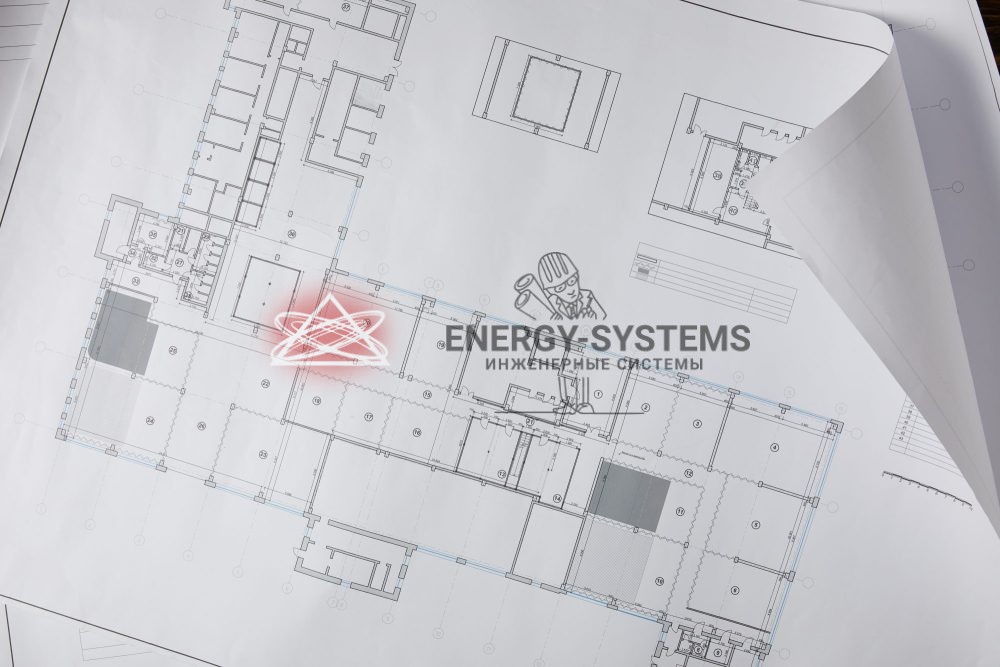

Представляем упрощенный проект отопления дома. Эти примеры дают хорошее представление о том, как будет выглядеть итоговый проект, разработанный нашими специалистами.
"При проектировании системы отопления для частного дома крайне важно уделять внимание не только теплотехническому расчету, но и детальной проработке узлов подключения и крепления трубопроводов. Недооценка этих моментов часто приводит к проблемам при монтаже и дальнейшей эксплуатации. Мой совет: всегда проверяйте, чтобы на чертежах были четко указаны места установки компенсаторов температурных расширений, особенно на длинных участках. Это значительно продлит срок службы всей системы. – Виталий, главный инженер компании Энерджи Системс, стаж работы 12 лет."
Проектные чертежи: что они включают и почему важна каждая линия?
Каждый чертеж в проектной документации – это не просто картинка, а инструкция, строго регламентирующая каждый шаг монтажа. Точность и полнота чертежей исключают ошибки, сокращают время установки и гарантируют соответствие итоговой системы проекту.
- Поэтажные планы с расстановкой приборов: На этих чертежах схематично изображаются все помещения этажа, а также указываются точные места установки радиаторов, конвекторов, коллекторных шкафов, полотенцесушителей. Для каждого прибора указывается его тепловая мощность.
- Схемы подключения радиаторов: Детально прорисовываются схемы обвязки каждого радиатора, указываются типы кранов (шаровые, термостатические), диаметры подводок, места установки термоголовок.
- Разрезы и узлы: Для сложных участков (например, проход труб через перекрытия, подключение бойлера, обвязка коллектора теплого пола) выполняются деталировочные разрезы и узлы. Они содержат информацию о слоях конструкции, способах крепления, изоляции и других важных деталях.
- Спецификации оборудования: Это исчерпывающий перечень всех материалов и оборудования, необходимых для монтажа системы. В спецификации указываются наименование, марка, количество, единицы измерения. Это позволяет точно рассчитать бюджет и избежать лишних закупок или нехватки компонентов.
Типичные ошибки при самостоятельном проектировании и их последствия
Желание сэкономить на проектировании часто приводит к гораздо большим затратам в будущем. Вот лишь некоторые типичные ошибки, которые допускаются при попытке самостоятельного или непрофессионального проектирования:
- Неверный теплотехнический расчет: Приводит к недостаточной или избыточной мощности системы, что вызывает дискомфорт или перерасход топлива.
- Неправильный подбор диаметров труб: Вызывает шум в системе, неравномерный прогрев радиаторов, повышенное энергопотребление насоса.
- Отсутствие балансировки системы: Некоторые радиаторы будут "кочегарить", другие – еле греть.
- Неправильный выбор расширительного бака: Может привести к авариям, повреждению котла или арматуры.
- Игнорирование требований безопасности: Опасность пожара, взрыва (для газовых систем), утечек.
- Отсутствие документации: Проблемы с согласованием, обслуживанием, ремонтом и продажей дома.
Как "Энерджи Системс" подходит к проектированию систем отопления
В Энерджи Системс мы не просто рисуем чертежи – мы создаем комплексные, продуманные до мелочей инженерные решения. Наш подход основан на многолетнем опыте, глубоких экспертных знаниях и строгом соблюдении всех нормативных требований. Мы понимаем, что каждый дом уникален, и поэтому предлагаем индивидуальный подход к каждому проекту.
Наши специалисты:
- Выполняют точные теплотехнические и гидравлические расчеты с использованием современного программного обеспечения.
- Подбирают оптимальное оборудование и материалы от ведущих производителей, учитывая ваш бюджет и пожелания.
- Разрабатывают полный комплект проектной и рабочей документации, соответствующий ГОСТам и СП.
- Обеспечивают консультационную поддержку на всех этапах – от идеи до реализации.
Мы гарантируем, что ваш проект отопления будет не только эффективным и безопасным, но и экономически обоснованным.
Стоимость профессионального проектирования систем отопления
Стоимость проектирования системы отопления частного дома – это инвестиция в ваш комфорт и безопасность. Цена формируется исходя из множества факторов: площади дома, сложности архитектурных решений, выбранного типа системы отопления, необходимости разработки дополнительных разделов (например, вентиляции или водоснабжения). Мы стремимся к прозрачности ценообразования и предлагаем гибкие условия сотрудничества.
Для вашего удобства, мы подготовили онлайн-калькулятор, который поможет оценить предварительную стоимость проектирования инженерных систем. Он учитывает множество параметров и позволяет получить индивидуальное предложение, исходя из ваших потребностей и характеристик объекта. Ознакомьтесь с нашими расценками, чтобы сделать первый шаг к созданию идеальной системы отопления в вашем доме.
Онлайн расчет стоимости проектирования
Заключение
Проект отопления частного дома – это не просто формальность, а жизненно важный документ, который обеспечивает эффективность, безопасность и долговечность всей системы. Профессиональный подход к проектированию, основанный на знаниях нормативной базы и многолетнем опыте, позволяет избежать дорогостоящих ошибок и создать по-настоящему комфортный и экономичный дом.
Доверяя проектирование инженерных систем специалистам Энерджи Системс, вы получаете не только комплект чертежей, но и уверенность в надежности вашего будущего дома. Мы готовы воплотить в жизнь самые сложные и амбициозные проекты, обеспечивая высочайшее качество на каждом этапе.
