В современном мире офис — это не просто место работы, это пространство, где люди проводят значительную часть своей жизни. От того, насколько комфортно и безопасно им там находиться, напрямую зависит их продуктивность, здоровье и общее благополучие. И одним из ключевых факторов, формирующих этот комфорт, является качество воздуха. Именно поэтому проектирование систем вентиляции для офисов — это задача, требующая не только глубоких инженерных знаний, но и понимания психологии человека, а также строгого следования нормативным требованиям.
Давайте разберемся, почему к этому вопросу стоит подходить с особой тщательностью, и какие нюансы необходимо учесть, чтобы создать по-настоящему эффективную и надежную систему.
Почему вентиляция в офисе — это не роскошь, а необходимость?
Многие руководители и собственники бизнеса до сих пор воспринимают систему вентиляции как второстепенную инвестицию, предпочитая ей более "видимые" улучшения. Однако последствия некачественной или отсутствующей вентиляции проявляются довольно быстро и могут быть весьма ощутимыми:
- Снижение продуктивности: Застоявшийся воздух, повышенная концентрация углекислого газа, пыли и различных летучих органических соединений вызывают утомляемость, головные боли, снижение концентрации внимания. Сотрудники просто не могут работать эффективно.
- Ухудшение здоровья: Плохая вентиляция способствует распространению вирусных и бактериальных инфекций, обострению аллергических реакций. Это приводит к росту числа больничных листов и, как следствие, к финансовым потерям для компании.
- Несоблюдение нормативов: Отсутствие надлежащей вентиляции может повлечь за собой штрафы со стороны надзорных органов, а также сложности при получении разрешений на эксплуатацию здания.
- Потеря имиджа: Неприятный запах, духота или сквозняки создают негативное впечатление о компании как у сотрудников, так и у посетителей и потенциальных клиентов.
Правильно спроектированная система вентиляции, напротив, обеспечивает постоянный приток свежего воздуха, удаление загрязнений, поддержание оптимальной температуры и влажности. Это создает благоприятную рабочую среду, способствующую росту производительности и сохранению здоровья персонала.
Основополагающие принципы и нормативы проектирования
Проектирование вентиляции — это сложный процесс, который опирается на целый комплекс нормативных документов. В Российской Федерации это, прежде всего, актуализированные редакции СНиП, СП и СанПиН. Их соблюдение не просто желательно, оно обязательно.
Ключевые нормативные документы и их требования
Приступая к проектированию, инженер-проектировщик обязан руководствоваться такими документами, как:
- СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха": Этот свод правил является основным документом, регламентирующим требования к системам ОВК. Он содержит общие положения, расчетные параметры наружного и внутреннего воздуха, требования к воздухообмену для различных типов помещений, а также указания по выбору оборудования и прокладке воздуховодов. Например, пункт 7.1.1 СП 60.13330.2020 гласит: "Системы отопления, вентиляции и кондиционирования воздуха должны обеспечивать на обслуживаемых объектах параметры микроклимата, нормируемые санитарными правилами и нормами, а также требованиями технологического процесса".
- СП 118.13330.2012 "Общественные здания и сооружения": В нем содержатся специфические требования к общественным зданиям, к которым относятся и офисы. Здесь можно найти нормы по воздухообмену для рабочих помещений, конференц-залов, зон отдыха и других функциональных пространств офиса.
- СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания": Этот документ устанавливает гигиенические нормативы содержания вредных веществ в воздухе рабочей зоны, а также требования к параметрам микроклимата (температура, влажность, скорость движения воздуха).
- ГОСТ 30494-2011 "Здания жилые и общественные. Параметры микроклимата в помещениях": Определяет оптимальные и допустимые параметры микроклимата для различных категорий помещений, что является основой для расчета и выбора климатического оборудования.
- Федеральный закон от 22.07.2008 №123-ФЗ "Технический регламент о требованиях пожарной безопасности": Нельзя забывать о пожарной безопасности. Системы вентиляции должны соответствовать требованиям этого закона, особенно в части огнезащиты воздуховодов, установки противопожарных клапанов и систем дымоудаления.
Расчет воздухообмена: Сердце системы
Основой любой вентиляционной системы является корректный расчет необходимого воздухообмена. Этот параметр определяет, сколько свежего воздуха должно подаваться в помещение и сколько загрязненного удаляться, чтобы поддерживать нормируемые параметры микроклимата.
Расчет производится исходя из нескольких факторов:
- Количество людей: Каждый человек выделяет тепло, влагу и углекислый газ. Норма воздухообмена на одного человека в офисе обычно составляет от 20 до 60 м³/ч в зависимости от активности и типа помещения (например, для офисов часто принимают 60 м³/ч по СП 60.13330.2020).
- Площадь помещения и высота потолков: Для некоторых помещений расчет ведется по кратности воздухообмена, то есть сколько раз в час воздух в помещении должен полностью обновляться.
- Наличие источников загрязнения: Оргтехника, мебель, строительные материалы могут выделять вредные вещества.
- Теплоизбытки: От солнечной радиации, освещения, работающего оборудования.
Важно: Недостаточный воздухообмен приведет к духоте и снижению комфорта, избыточный — к неоправданным энергозатратам на подогрев или охлаждение воздуха.
Типы систем вентиляции для офисов
Выбор типа системы зависит от множества факторов: размера офиса, бюджета, климатических условий и специфики здания.
- Естественная вентиляция: Основана на разнице температур и давлений снаружи и внутри здания. Реализуется через открывающиеся окна, форточки, вентиляционные каналы. Малоэффективна для современных офисов с герметичными окнами и большой плотностью людей, практически не управляема.
- Принудительная (механическая) вентиляция: Использует вентиляторы для подачи и удаления воздуха. Делится на:
- Приточную: Подает свежий воздух, создавая избыточное давление.
- Вытяжную: Удаляет загрязненный воздух, создавая разрежение.
- Приточно-вытяжную: Самый распространенный и эффективный тип для офисов. Одновременно подает свежий и удаляет отработанный воздух, обеспечивая баланс и возможность регулирования. Часто оснащается рекуператорами тепла.
- Смешанная вентиляция: Комбинация естественной и механической систем. Например, приток осуществляется естественным путем, а вытяжка — механическим.
Этапы проектирования системы вентиляции
Качественное проектирование — это многоступенчатый процесс, каждый этап которого имеет свою значимость.
1. Предпроектное обследование и техническое задание
Начало работы всегда связано со сбором исходных данных. Инженер выезжает на объект, изучает архитектурные планы, конструктивные особенности здания, расположение рабочих мест, количество персонала, наличие тепловыделяющего оборудования. Совместно с заказчиком формируется техническое задание (ТЗ), в котором четко прописываются требования к системе: желаемые параметры микроклимата, бюджетные ограничения, сроки, особые пожелания.
2. Разработка концепции и предварительные расчеты
На этом этапе определяются основные принципы работы системы, выбирается ее тип, предварительно рассчитывается воздухообмен, подбирается основное оборудование (вентиляционные установки, воздуховоды, распределители воздуха). Создаются принципиальные схемы, которые позволяют оценить общую компоновку и функциональность будущей системы.
3. Создание рабочей документации
Это самый объемный и детализированный этап. Разрабатываются:
- Пояснительная записка: Обоснование принятых решений, расчеты, описание системы.
- Схемы систем: Аксонометрические и принципиальные схемы воздуховодов, оборудования.
- Планы прокладки воздуховодов: С указанием размеров, фасонных частей, креплений.
- Спецификации оборудования и материалов: Подробный перечень всего необходимого для монтажа.
- Электрические схемы: Для подключения вентиляционного оборудования к электросети. (Здесь важно учитывать требования ПУЭ, например, пункт 7.1.37, который регламентирует прокладку кабелей и проводов в вентиляционных каналах).
- Мероприятия по шумоглушению и виброизоляции: Чтобы работа системы не создавала дискомфорт.

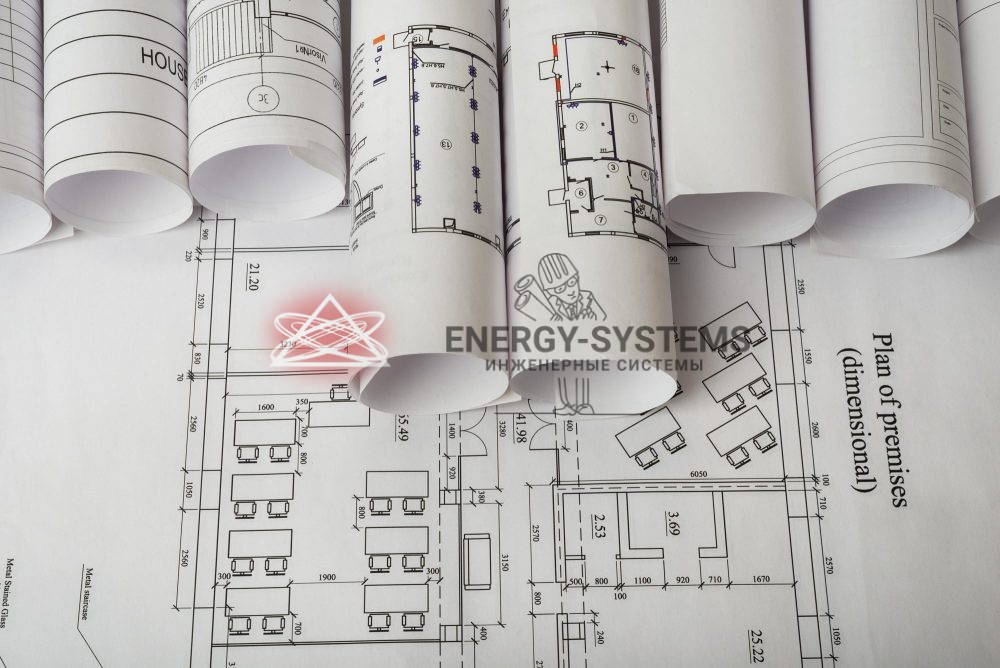

Мы понимаем, что сухие расчеты и схемы могут быть сложны для восприятия. Чтобы дать вам лучшее представление о том, как будет выглядеть готовый проект, мы подготовили упрощенные варианты, которые демонстрируют основные подходы к проектированию. Эти примеры, конечно, лишь малая часть наших возможностей, но они отлично иллюстрируют концепцию и функционал будущей системы. Ниже вы найдете один из таких примеров.
4. Согласование проекта
Готовый проект проходит этап согласования с заказчиком, а при необходимости — с надзорными органами (пожарная инспекция, СЭС). Только после получения всех необходимых разрешений можно приступать к монтажу.
«При проектировании системы вентиляции для офиса с открытой планировкой, крайне важно уделить внимание зонированию воздухообмена. Часто забывают о необходимости создания отдельных зон комфорта, что приводит к неравномерному распределению воздуха и жалобам сотрудников. Используйте регулируемые диффузоры и грамотно рассчитайте скорость потока, чтобы избежать сквозняков и обеспечить оптимальные условия для каждого рабочего места. Это позволит не только создать комфорт, но и избежать перерасхода энергии на избыточный воздухообмен там, где он не нужен.»
— Сергей, главный инженер компании Энерджи Системс, стаж работы 12 лет.
Инновации и энергоэффективность: Путь к оптимальной системе
Современное проектирование вентиляции немыслимо без учета требований к энергоэффективности. Это не просто модный тренд, а экономическая необходимость и требование времени.
Рекуперация тепла: Экономия и экология
Одним из наиболее эффективных решений является применение систем с рекуперацией тепла. Рекуператор — это устройство, которое позволяет использовать тепло удаляемого из помещения воздуха для подогрева приточного. Зимой это значительно снижает затраты на отопление, а летом — на охлаждение. Подобные системы позволяют экономить до 70-80% тепловой энергии, что быстро окупает первоначальные инвестиции.
СП 60.13330.2020 в пункте 7.2.16 прямо указывает на возможность применения утилизации теплоты удаляемого воздуха для подогрева приточного воздуха.
Автоматизация и управление системой
Современные вентиляционные системы оснащаются автоматикой, которая позволяет:
- Поддерживать заданные параметры микроклимата (температуру, влажность, концентрацию CO2) в автоматическом режиме.
- Регулировать производительность вентиляторов в зависимости от фактической загрузки помещений (например, по датчикам CO2).
- Задавать расписание работы системы.
- Дистанционно управлять и мониторить работу оборудования.
Автоматизация не только повышает комфорт, но и позволяет существенно снизить эксплуатационные расходы за счет оптимизации режимов работы.
Типичные ошибки при проектировании и их последствия
Даже опытные специалисты могут допустить ошибки, если не уделяют должного внимания деталям. Вот некоторые из наиболее распространенных:
- Неправильный расчет воздухообмена: Приводит к духоте или сквознякам.
- Недостаточная шумоизоляция: Шум от работающих вентиляторов или потока воздуха в воздуховодах становится источником постоянного раздражения.
- Отсутствие учета пожарной безопасности: Неправильная установка огнезадерживающих клапанов или отсутствие огнезащиты воздуховодов может привести к быстрому распространению огня и продуктов горения по зданию.
- Игнорирование эстетики: Громоздкие воздуховоды, неаккуратно расположенные решетки могут испортить интерьер офиса.
- Отсутствие рекуперации тепла: Приводит к высоким эксплуатационным расходам.
- Несоответствие оборудования: Выбор вентиляторов и других элементов, не соответствующих проектным параметрам, ведет к неэффективной работе системы или ее быстрому выходу из строя.
Каждая из этих ошибок может обернуться дополнительными расходами на переделку, снижением комфорта и даже угрозой безопасности.
Нормативно-правовая база Российской Федерации, применяемая при проектировании систем вентиляции
Для подтверждения экспертности и обеспечения надежности проектирования, мы всегда руководствуемся актуальными государственными стандартами и сводами правил. Ниже приведен список ключевых документов, на которые опираются наши инженеры:
- СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003"
- СП 118.13330.2012 "Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009"
- СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания"
- ГОСТ 30494-2011 "Здания жилые и общественные. Параметры микроклимата в помещениях"
- ПУЭ "Правила устройства электроустановок" (издания 6 и 7)
- Федеральный закон от 22.07.2008 №123-ФЗ "Технический регламент о требованиях пожарной безопасности"
- СП 7.13130.2013 "Отопление, вентиляция, кондиционирование. Требования пожарной безопасности"
- СП 51.13330.2011 "Защита от шума. Актуализированная редакция СНиП 23-03-2003"
Обратите внимание: Все указанные документы используются в их действующих редакциях с учетом последних изменений и дополнений.
Стоимость проектирования вентиляции офиса: От чего зависит цена?
Стоимость проектирования системы вентиляции для офиса — это не фиксированная величина. Она формируется под влиянием множества факторов, которые необходимо учитывать при составлении бюджета. Вот основные из них:
- Площадь и функциональное назначение помещений: Чем больше площадь и чем сложнее функциональное зонирование (например, наличие серверных, кухонь, переговорных комнат с особыми требованиями), тем выше трудоемкость расчетов и детализации проекта.
- Сложность системы: Простая приточно-вытяжная система без рекуперации будет стоить дешевле, чем интегрированная система с рекуперацией тепла, увлажнением, точным поддержанием температуры и сложной автоматизацией.
- Тип здания: Проектирование для нового строительства обычно проще, чем для реконструкции существующего здания, где необходимо учитывать уже имеющиеся коммуникации и несущие конструкции.
- Степень детализации проекта: Разработка только принципиальных схем или полного пакета рабочей документации с детализацией каждого узла.
- Сроки выполнения: Срочные проекты могут иметь более высокую стоимость.
- Необходимость согласований: Если проект требует согласования в надзорных органах, это также может повлиять на итоговую стоимость.
Инвестиции в качественное проектирование — это инвестиции в долгосрочный комфорт, безопасность и экономию на эксплуатации. Экономия на проекте часто оборачивается значительными переплатами на этапе монтажа, эксплуатации или даже судебными разбирательствами.
Заключение
Проектирование вентиляции в офисе — это не просто чертежи и расчеты, это создание здоровой и продуктивной среды для людей. Это комплексный процесс, требующий глубоких знаний, опыта и постоянного следования актуальным нормам. Мы, в компании Энерджи Системс, занимаемся профессиональным проектированием инженерных систем, включая вентиляцию, отопление и кондиционирование, с учетом всех вышеперечисленных аспектов. В разделе контакты на нашем сайте вы всегда найдете информацию о том, как с нами связаться и получить квалифицированную консультацию.
Чуть ниже вы найдете базовые расценки на проектирование основных инженерных систем. Эти данные помогут вам сориентироваться в начальных инвестициях и спланировать бюджет для вашего проекта. Наши специалисты всегда готовы предоставить индивидуальный расчет, учитывающий все особенности вашего объекта и ваши пожелания.
