Вода – это не просто ресурс, это основа комфортной жизни и бесперебойной работы любого объекта, будь то жилой дом, производственный цех или современный бизнес-центр. Однако за кажущейся простотой обыденного использования воды стоит сложнейшая инженерная система, требующая вдумчивого и профессионального подхода к проектированию. Проектирование горячего и холодного водоснабжения (ГВС и ХВС) является краеугольным камнем в создании функциональной, безопасной и экономичной инфраструктуры. Это не просто набор труб и фитингов, это тщательно продуманный комплекс, который должен безупречно работать на протяжении десятилетий, обеспечивая потребителей водой необходимого качества, давления и температуры.
В этой статье мы глубоко погрузимся в мир проектирования систем водоснабжения, рассмотрим ключевые аспекты, нормативные требования, современные технологии и, конечно же, подчеркнем важность привлечения опытных специалистов, способных реализовать проекты любой сложности. Мы в компании «Энерджи Системс» прекрасно осознаем всю ответственность, лежащую на проектировщике, и готовы предложить свой многолетний опыт и экспертизу для создания систем, которые будут служить вам верой и правдой.
Основы проектирования систем водоснабжения: что нужно знать
Прежде чем приступить к чертежам и расчетам, необходимо собрать исчерпывающую информацию об объекте и требованиях к будущей системе. Это отправная точка, определяющая всю дальнейшую работу. Ключевые параметры включают:
- Источник водоснабжения: централизованная сеть, скважина, колодец. От этого зависит необходимость в водоподготовке и насосном оборудовании.
- Требуемый объем водопотребления: рассчитывается исходя из назначения объекта, количества проживающих или работающих людей, количества сантехнических приборов.
- Необходимое давление в системе: должно быть достаточным для всех точек водоразбора, особенно на верхних этажах или в удаленных точках.
- Качество исходной воды: определяет состав и объем системы водоподготовки (фильтрация, умягчение, обезжелезивание).
- Геометрические особенности объекта: планировка помещений, расположение стояков, возможность прокладки трубопроводов.
- Энергетические возможности: для систем ГВС важно учесть доступность и стоимость различных источников энергии (газ, электричество, центральное отопление).
Нормативная база как фундамент надежности
Проектирование систем водоснабжения – это строго регламентированная деятельность. Отклонение от норм может привести не только к штрафам и невозможности сдачи объекта в эксплуатацию, но и к серьезным авариям, угрожающим здоровью и безопасности людей. В Российской Федерации действуют многочисленные нормативные документы, регулирующие эту сферу. Их знание и неукоснительное соблюдение – признак высокой квалификации проектировщика.
Ключевыми документами являются:
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий»: Этот свод правил является актуализированной редакцией СНиП 2.04.01-85* и устанавливает основные требования к проектированию и монтажу внутренних систем водоснабжения и канализации. Он охватывает все аспекты – от выбора материалов и диаметров труб до требований к установке приборов и обеспечению необходимого давления. Например, пункт 7.1.1 гласит: «Внутренний водопровод должен обеспечивать подачу воды, отвечающей требованиям СанПиН 1.2.3685-21, с требуемым давлением и расходом во все точки водоразбора.»
- СП 31.13330.2021 «Водоснабжение. Наружные сети и сооружения»: Актуализированная редакция СНиП 2.04.02-84*. Регулирует проектирование внешних сетей водоснабжения, от источников до ввода в здание.
- СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания»: Определяет требования к качеству питьевой воды, что напрямую влияет на выбор систем водоподготовки.
- Федеральный закон от 07.12.2011 N 416-ФЗ «О водоснабжении и водоотведении»: Устанавливает общие правовые основы регулирования отношений в сфере водоснабжения.
- Постановление Правительства РФ от 06.05.2011 N 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов»: Содержит требования к качеству и давлению коммунальных услуг, включая водоснабжение, что важно при проектировании систем для жилых объектов.
- ПУЭ (Правила устройства электроустановок): Необходим при проектировании электропитания для насосов, водонагревателей и другого оборудования, связанного с водоснабжением.
Тщательное изучение и применение этих документов позволяет создать систему, которая будет не только функциональной, но и полностью соответствующей законодательным требованиям, безопасной и надежной.
Горячее водоснабжение: особенности и подходы
Система горячего водоснабжения (ГВС) имеет свои уникальные особенности, связанные с поддержанием температуры воды и минимизацией теплопотерь. Выбор схемы ГВС зависит от масштаба объекта, доступных энергоресурсов и требований к комфорту.
Централизованные и децентрализованные системы
- Централизованные системы ГВС: Характерны для многоквартирных домов и крупных объектов, где горячая вода подается от централизованного источника (ТЭЦ, котельной) по общим сетям. Здесь важно правильно спроектировать ввод, распределение и, что особенно критично, циркуляционную систему, чтобы вода в кранах появлялась без длительного ожидания и слива холодной воды.
- Децентрализованные (индивидуальные) системы ГВС: Применяются в частных домах, коттеджах, небольших офисах. Горячая вода готовится непосредственно на объекте с помощью водонагревателей. Это дает больше гибкости в выборе источника энергии и контроле над расходами.
Выбор водонагревательного оборудования
Сердцем децентрализованной системы ГВС является водонагреватель. Их существует несколько типов:
- Накопительные водонагреватели (бойлеры): Имеют резервуар для хранения горячей воды. Обеспечивают большой запас воды, но требуют времени на нагрев и занимают значительное место. Могут быть электрическими, газовыми или косвенного нагрева (от котла отопления).
- Проточные водонагреватели: Нагревают воду непосредственно при ее прохождении через нагревательный элемент. Компактны, обеспечивают неограниченный объем горячей воды, но требуют значительной электрической мощности или высокой производительности газового оборудования.
Циркуляционные системы ГВС
Для обеспечения мгновенной подачи горячей воды в удаленных точках водоразбора, особенно в крупных объектах или частных домах с протяженными сетями, крайне важна циркуляционная система. Она предполагает наличие обратного трубопровода, по которому остывшая вода возвращается к водонагревателю для повторного нагрева. Это не только повышает комфорт, но и способствует экономии воды, предотвращая ее бесполезный слив. Однако циркуляция требует дополнительного насоса и, как следствие, небольшого увеличения энергопотребления.
Материалы трубопроводов для ГВС
Выбор материала труб для ГВС критичен, так как они должны выдерживать высокие температуры и давление. Среди наиболее распространенных:
- Полипропиленовые трубы (PPR): Доступные, легкие в монтаже, устойчивы к коррозии. Для ГВС используются трубы с армированием (стекловолокно, алюминий), чтобы компенсировать температурное расширение.
- Металлопластиковые трубы: Состоят из нескольких слоев (пластик-алюминий-пластик). Гибкие, легко монтируются, устойчивы к коррозии и температурным деформациям.
- Медные трубы: Отличаются высокой надежностью, долговечностью, устойчивостью к высоким температурам и давлению. Дороже других, требуют квалифицированного монтажа.
- Трубы из нержавеющей стали: Премиальный вариант, обладающий исключительной прочностью, долговечностью и гигиеничностью. Высокая стоимость.
Правильный выбор материала труб для ГВС, учитывающий все эксплуатационные нагрузки и бюджетные ограничения, является одной из ключевых задач при проектировании.
Холодное водоснабжение: ключевые аспекты
Система холодного водоснабжения (ХВС) кажется более простой, однако и здесь есть свои нюансы, влияющие на надежность и функциональность.

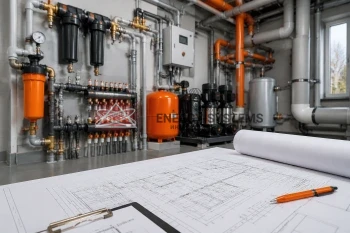

Ввод и распределение
Ввод ХВС в здание осуществляется от централизованной сети или индивидуального источника. На вводе обязательно устанавливается запорная арматура, фильтры грубой очистки, водомерный узел. Далее вода распределяется по точкам водоразбора через систему стояков и горизонтальных разводок. Важно обеспечить равномерное распределение давления и отсутствие «гидравлических ударов».
Обеспечение необходимого давления
Если давления в центральной сети недостаточно (особенно для верхних этажей или при пиковых нагрузках), требуется установка повысительных насосных станций. Их проектирование включает расчет требуемого напора, подбор насосов, установку мембранных баков для сглаживания пиков и защиты от гидроударов.
Водоподготовка для ХВС
Даже если вода поступает из централизованной сети, ее качество может не соответствовать всем требованиям или личным предпочтениям. Системы водоподготовки для ХВС могут включать:
- Фильтры механической очистки: Удаляют песок, ржавчину, окалину.
- Фильтры угольной очистки: Улучшают вкус, цвет, запах воды, удаляют хлор и органические примеси.
- Умягчители воды: Снижают жесткость, предотвращая образование накипи.
- Системы обезжелезивания: Удаляют избыток железа, который может быть проблемой для воды из скважин.
Материалы трубопроводов для ХВС
Для ХВС требования к температурной стойкости труб ниже, но важны устойчивость к коррозии, долговечность и гигиеничность. Часто используются:
- Полипропиленовые трубы (PPR): Экономичный и надежный вариант.
- Металлопластиковые трубы: Хорошо подходят для скрытой прокладки из-за своей гибкости.
- Медные трубы: Высокая надежность и гигиеничность.
- Трубы из сшитого полиэтилена (PEX): Гибкие, устойчивые к низким температурам, легко монтируются.
Этапы проектирования системы водоснабжения
Процесс проектирования – это структурированный подход, который гарантирует качество и соответствие всем требованиям.
- Сбор исходных данных и разработка технического задания (ТЗ): На этом этапе мы совместно с заказчиком определяем все потребности и пожелания, собираем информацию об объекте, получаем технические условия от ресурсоснабжающих организаций. ТЗ становится основой для всей последующей работы.
- Предварительные расчеты и выбор концепции: Выполняются гидравлические расчеты, расчеты водопотребления, подбираются принципиальные схемы ГВС и ХВС, определяются основные типы оборудования.
- Разработка проектной документации:
- Пояснительная записка: Описание системы, обоснование принятых решений, ссылки на нормативные документы.
- Принципиальные схемы: Показывают общее устройство системы, основные узлы и оборудование.
- Аксонометрические схемы: Трехмерное изображение трубопроводов, позволяющее наглядно представить их расположение и взаимную связь.
- Планы разводки: Детальное размещение труб, сантехнических приборов на поэтажных планах.
- Спецификации оборудования и материалов: Полный перечень всех элементов системы с указанием количества, характеристик и производителей.
- Согласование проекта: В зависимости от объекта и сложности системы, проект может требовать согласования в различных инстанциях (например, водоканал, надзорные органы). Мы сопровождаем проект на всех этапах согласования, обеспечивая его соответствие всем требованиям.
- Авторский надзор: При необходимости наши специалисты осуществляют авторский надзор за монтажными работами, гарантируя точное выполнение проекта.
Наша компания «Энерджи Системс» специализируется на комплексном проектировании инженерных систем, включая водоснабжение и водоотведение. Мы уделяем особое внимание деталям и стремимся к созданию решений, которые будут не только эффективными, но и эстетически привлекательными, легко обслуживаемыми и долговечными. Наш опыт позволяет нам браться за самые амбициозные проекты, предлагая индивидуальный подход и гарантированное качество.
Инновации и современные решения в водоснабжении
Мир инженерных систем не стоит на месте. Современное проектирование водоснабжения активно внедряет новые технологии, направленные на повышение эффективности, экономичности и экологичности.
- «Умные» системы водоснабжения: Интеграция с системами «умного дома» позволяет автоматизировать контроль и управление водоснабжением. Это включает дистанционное управление запорной арматурой, мониторинг расхода воды, обнаружение протечек с автоматическим перекрытием подачи воды, контроль качества воды в реальном времени.
- Энергоэффективность: При проектировании ГВС особое внимание уделяется минимизации теплопотерь. Это достигается за счет высококачественной теплоизоляции трубопроводов и накопительных баков, использования рекуперации тепла сточных вод, а также применения современных высокоэффективных водонагревателей и циркуляционных насосов с регулируемой мощностью.
- Водосберегающие технологии: Внедрение сантехнических приборов с низким расходом воды (унитазы с двойным смывом, аэраторы для смесителей, сенсорные краны) позволяет значительно сократить потребление ресурса, что особенно актуально в условиях роста тарифов и заботы об окружающей среде.
- Системы очистки и рециркуляции воды: Для промышленных объектов и крупных комплексов все чаще проектируются системы очистки и повторного использования технической воды, что позволяет существенно снизить нагрузку на централизованные сети и сократить эксплуатационные расходы.
Каждый проект уникален, и мы подбираем оптимальный набор инновационных решений, исходя из потребностей заказчика и специфики объекта.
Ниже представлен пример проекта, который мы можем выложить на сайте. Он дает понимание о том, как будет выглядеть готовый проект водоснабжения и канализации дома.
«При проектировании систем горячего водоснабжения, особенно с протяженными трассами, всегда настаивайте на включении циркуляционного контура. Многие заказчики, стремясь сэкономить, просят исключить его, но это приводит к постоянному сливу холодной воды в ожидании горячей, что не только расточительно, но и крайне некомфортно. Небольшие дополнительные затраты на циркуляционный насос и обратный трубопровод окупаются комфортом и экономией воды в долгосрочной перспективе. Это золотое правило, проверенное одиннадцатью годами моей практики.»
Константин, Главный инженер компании «Энерджи Системс», стаж работы 11 лет.
Расчеты и обоснования: сердце проекта
Проектирование водоснабжения – это прежде всего точные инженерные расчеты. Без них невозможно гарантировать работоспособность и эффективность системы.
Гидравлический расчет
Это один из важнейших этапов. Он позволяет определить оптимальные диаметры трубопроводов, чтобы обеспечить требуемый расход воды во всех точках водоразбора при минимальных потерях давления. Неправильно подобранные диаметры могут привести к следующим проблемам:
- Малый диаметр: Недостаточное давление в кранах, особенно при одновременном включении нескольких приборов. Высокая скорость потока воды, что ведет к шуму, эрозии труб и повышенному износу.
- Большой диаметр: Излишние затраты на материалы, увеличенный объем воды в системе, что замедляет подачу горячей воды (без циркуляции) и увеличивает теплопотери.
При расчете учитываются длина трубопроводов, количество поворотов, тройников, запорной арматуры, а также шероховатость материала труб.
Расчет водопотребления
Определяется на основе нормативных данных для различных типов зданий и числа потребителей. Различают:
- Среднесуточное водопотребление: Общий объем воды, потребляемой за сутки.
- Максимальное секундное водопотребление: Пиковый расход воды, который может возникнуть при одновременном использовании нескольких сантехнических приборов. Именно этот параметр критичен для подбора диаметров труб и производительности водонагревателей/насосов.
Расчет теплопотерь для ГВС
Для систем горячего водоснабжения необходимо рассчитать теплопотери в трубопроводах и накопительных баках. Это позволяет правильно подобрать толщину теплоизоляции и определить требуемую мощность водонагревателя или теплообменника, чтобы компенсировать эти потери и поддерживать заданную температуру воды.
Выбор материалов и оборудования: залог долговечности
Качество и надежность системы водоснабжения напрямую зависят от правильного выбора каждого элемента – от насоса до мельчайшего фитинга.
Насосное оборудование
Подбирается на основе гидравлических расчетов. Для систем ХВС могут потребоваться повысительные насосы или насосные станции. Для ГВС – циркуляционные насосы. Важны такие параметры, как напор, производительность, тип двигателя, уровень шума, класс энергоэффективности.
Трубопроводы: критерии выбора
Как уже говорилось, выбор материала зависит от условий эксплуатации (температура, давление), бюджета и предпочтений заказчика. Кроме материала, важны:
- Диаметр: Определяется гидравлическим расчетом.
- Толщина стенки: Влияет на прочность и срок службы.
- Класс давления: Должен соответствовать максимальному рабочему давлению в системе.
- Наличие сертификатов: Подтверждает соответствие санитарным нормам и стандартам качества.
Запорно-регулирующая арматура
Шаровые краны, вентили, обратные клапаны, редукторы давления – все это обеспечивает управление, безопасность и возможность обслуживания системы. Выбор качественной арматуры из латуни или нержавеющей стали предотвращает протечки и обеспечивает долгий срок службы.
Водонагреватели
Помимо типа (накопительный, проточный), учитываются:
- Мощность: Для проточных – чем выше, тем лучше производительность. Для накопительных – скорость нагрева.
- Объем бака: Для накопительных – исходя из пикового потребления ГВС.
- Тип нагревательного элемента: Сухой ТЭН (более долговечен) или мокрый ТЭН.
- Материал внутреннего бака и тип покрытия: Влияет на срок службы и гигиеничность.
Типичные ошибки при самостоятельном проектировании
Желание сэкономить на проектировании часто оборачивается гораздо большими расходами на переделки и ремонт. Вот наиболее частые ошибки, совершаемые при отсутствии профессионального подхода:
- Неправильный расчет диаметров труб: Приводит к низкому давлению, шуму, повышенному износу оборудования.
- Игнорирование нормативных требований: Проблемы при сдаче объекта, штрафы, невозможность подключения к центральным сетям.
- Выбор некачественных или неподходящих материалов: Быстрый выход из строя, протечки, коррозия, загрязнение воды.
- Отсутствие циркуляции в ГВС: Длительное ожидание горячей воды, перерасход воды и энергии.
- Недостаточная теплоизоляция: Высокие теплопотери, увеличение расходов на нагрев воды.
- Неправильное расположение оборудования: Затрудненное обслуживание, неэффективная работа.
- Отсутствие или неправильное размещение запорной арматуры: Невозможность отключения отдельных участков для ремонта без полного слива системы.
- Игнорирование требований к водоподготовке: Накипь, выход из строя бытовой техники, ухудшение качества питьевой воды.
Каждая из этих ошибок может стать причиной серьезных проблем и значительно увеличить эксплуатационные расходы.
Почему стоит доверить проектирование профессионалам?
Профессиональное проектирование – это инвестиция в будущее вашего объекта. Обращаясь к специалистам, вы получаете целый ряд преимуществ:
- Гарантия соответствия нормам: Проект будет разработан в строгом соответствии со всеми действующими СНиП, СП, СанПиН и другими нормативными документами, что исключает проблемы с надзорными органами.
- Оптимизация затрат: Опытный проектировщик подберет оптимальное оборудование и материалы, избегая как излишних трат, так и неоправданной экономии, которая может привести к поломкам.
- Минимизация рисков: Профессиональный проект учитывает все возможные нюансы и риски, предотвращая аварии, протечки и другие нештатные ситуации.
- Надежность и долговечность системы: Грамотно спроектированная система будет служить долгие годы, не требуя частого ремонта и дорогостоящего обслуживания.
- Энергоэффективность: Современные подходы к проектированию позволяют создать систему, которая будет максимально экономична в эксплуатации, снижая ваши ежемесячные расходы на коммунальные услуги.
- Комфорт и функциональность: Система будет спроектирована с учетом всех ваших потребностей, обеспечивая комфортное и бесперебойное водоснабжение.
Компания «Энерджи Системс» обладает всеми необходимыми компетенциями и опытом для проектирования систем горячего и холодного водоснабжения любой сложности. Мы используем передовые технологии и индивидуальный подход к каждому клиенту, чтобы создать для вас идеальное решение, которое будет радовать вас своей надежностью и эффективностью долгие годы. Наши специалисты постоянно повышают свою квалификацию, следя за всеми изменениями в нормативной базе и появлением новых технологий. Мы гордимся тем, что каждый наш проект – это воплощение инженерного искусства и практической пользы.
Стоимость проектирования систем водоснабжения
Стоимость проектирования систем водоснабжения не является фиксированной и зависит от множества факторов, таких как тип объекта (частный дом, квартира, коммерческое или промышленное здание), его площадь, сложность системы (наличие водоподготовки, циркуляции ГВС, повысительных насосов), объем необходимых расчетов и детализации проекта. Например, проектирование водоснабжения для небольшой квартиры будет значительно отличаться по стоимости от проекта для многоэтажного бизнес-центра или крупного производственного цеха.
Чтобы предоставить вам максимально точную информацию о стоимости наших услуг, мы разработали удобный онлайн-калькулятор. Ниже вы можете воспользоваться им, чтобы получить предварительный расчет, исходя из параметров вашего объекта и требуемого объема работ. Этот инструмент поможет вам сориентироваться в ценах и спланировать бюджет на проектирование.
Онлайн расчет стоимости проектирования
Мы всегда готовы обсудить ваш проект индивидуально и предложить оптимальное решение, соответствующее вашим требованиям и бюджету. Свяжитесь с нами, чтобы получить подробную консультацию и точный расчет стоимости.
Заключение
Проектирование систем горячего и холодного водоснабжения – это сложный, многогранный процесс, требующий глубоких знаний, опыта и ответственности. От качества этого этапа зависит не только функциональность и экономичность, но и безопасность всей системы. Не стоит недооценивать важность профессионального подхода к проектированию, ведь вода – это ресурс, к которому следует относиться с максимальной серьезностью. Доверяя этот процесс опытным инженерам, вы делаете выбор в пользу надежности, долговечности и комфорта. Пусть вода в ваших кранах всегда будет чистой, нужной температуры и с достаточным напором, благодаря грамотному и продуманному проекту.
