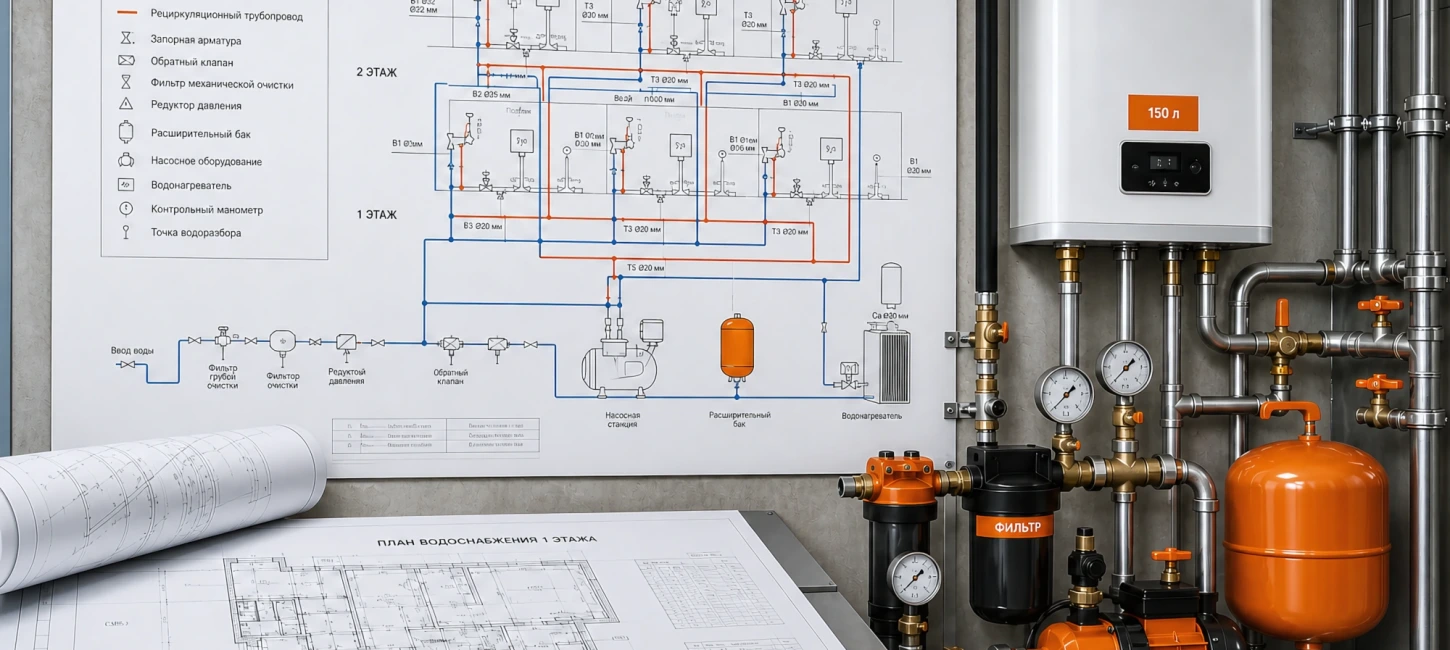

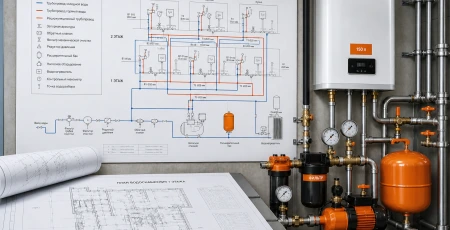

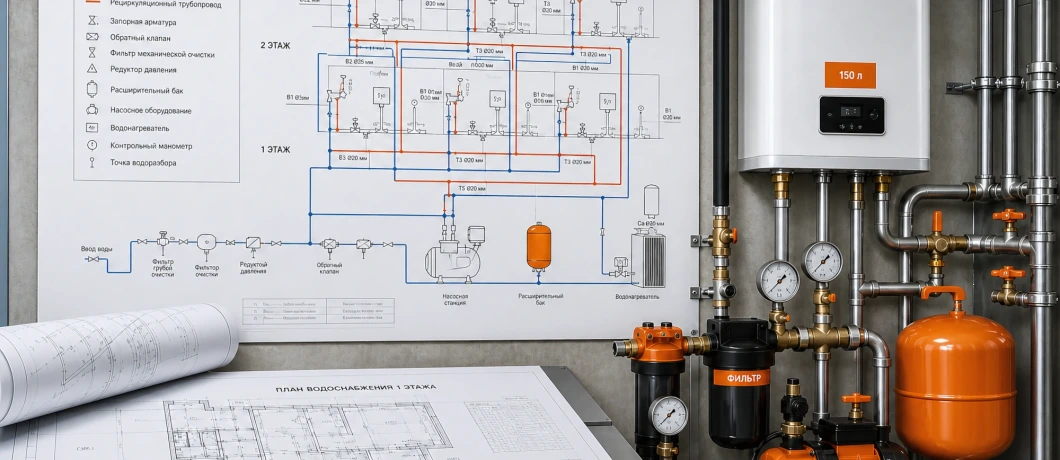

Проектирование систем водоснабжения и канализации: от чертежа до комфорта и безопасности

В современном мире, будь то жилой дом, офисное здание или промышленный объект, невозможно представить полноценное функционирование без надежных и эффективных инженерных систем. Среди них водоснабжение и канализация занимают особое место, являясь фундаментом комфорта, гигиены и, что крайне важно, здоровья человека. Однако за кажущейся простотой водопроводного крана или сливного отверстия скрывается сложнейший комплекс расчетов, схем и инженерных решений, требующий глубоких знаний и профессионального подхода. Проектные чертежи водопровода и канализации — это не просто набор линий, это тщательно продуманная стратегия, обеспечивающая бесперебойную работу системы на десятилетия вперед.

Мы, как специалисты в области проектирования инженерных систем, прекрасно понимаем, что каждый объект уникален и требует индивидуального подхода. Наша задача не просто нарисовать схемы, а создать функциональное, экономически обоснованное и абсолютно безопасное решение, полностью соответствующее всем действующим нормативам Российской Федерации.

Почему проектирование систем водоснабжения и канализации — это не просто чертежи

Недооценка значимости профессионального проектирования водоснабжения и канализации может привести к весьма серьезным и дорогостоящим последствиям. Это не та область, где можно полагаться на приблизительные расчеты или опыт "соседа". Отсутствие грамотного проекта — это прямой путь к авариям, перерасходу ресурсов, несоответствию санитарным нормам и, как следствие, значительным финансовым потерям.

Основа долговечности и безопасности

Качественный проект — это гарантия долговечности всей системы. Неправильно подобранный диаметр труб приведет к недостаточному напору или, наоборот, к избыточному давлению, что ускорит износ элементов. Ошибки в расчете уклонов канализационных труб неизбежно станут причиной засоров и неприятных запахов. А неверный выбор материалов может обернуться коррозией, протечками и даже угрозой для здоровья, если речь идет о питьевой воде.

Безопасность — еще один краеугольный камень. Системы водоснабжения и канализации должны соответствовать строжайшим санитарно-эпидемиологическим требованиям. Проект должен учитывать все аспекты, от качества подаваемой воды до методов ее очистки и безопасного отведения стоков. Несоблюдение этих норм может повлечь за собой административную и даже уголовную ответственность, не говоря уже о рисках для здоровья пользователей объекта.

Экономическая целесообразность

Многие ошибочно полагают, что сэкономить можно на этапе проектирования. На самом деле, все наоборот. Профессионально разработанный проект позволяет:

• Оптимизировать затраты на материалы: точные расчеты исключают покупку излишков или дефицит, а также позволяют выбрать оптимальные по соотношению цена/качество компоненты.
• Снизить эксплуатационные расходы: правильно спроектированная система потребляет меньше энергии (например, для насосов) и воды, требует минимального обслуживания и имеет длительный срок службы.
• Избежать дорогостоящих переделок: исправление ошибок на этапе монтажа или, что еще хуже, после ввода объекта в эксплуатацию, обходится в разы дороже, чем качественное проектирование.
• Ускорить сроки строительства: четкий и полный комплект чертежей упрощает работу монтажникам, минимизирует простои и ошибки.

Таким образом, инвестиции в грамотный проект окупаются многократно, обеспечивая надежность, экономичность и спокойствие на долгие годы.

Этапы разработки проекта: от идеи до реализации

Процесс создания проекта водоснабжения и канализации — это сложная, многоступенчатая задача, требующая последовательности и внимания к деталям. Каждый этап критически важен для конечного результата.

Предпроектная подготовка и сбор исходных данных

Начало любого проекта — это тщательный сбор информации. Мы детально изучаем объект и его окружение:

• Архитектурно-строительные планы: планировка здания, этажность, назначение помещений.
• Геологические и геодезические изыскания: состав грунтов, уровень грунтовых вод, топография участка, что особенно важно для наружных сетей.
• Технические условия (ТУ): получаются от ресурсоснабжающих организаций (например, Водоканал) и содержат информацию о точках подключения к центральным сетям, допустимых объемах потребления и сброса, требованиях к качеству стоков.
• Пожелания Заказчика: тип оборудования, предполагаемые объемы потребления воды, наличие специального оборудования (например, бассейны, фонтаны, промышленные установки, требующие особого водоотведения).

Согласно Постановлению Правительства РФ от 16 февраля 2008 г. № 87 "О составе разделов проектной документации и требованиях к их содержанию", раздел "Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений" является обязательным и включает в себя подраздел "Система водоснабжения" и "Система водоотведения". Этот документ четко регламентирует, какие данные должны быть представлены в проекте.

Разработка концепции и технического задания

На основе собранных данных формируется концепция будущих систем и разрабатывается детальное техническое задание (ТЗ). В ТЗ фиксируются ключевые параметры:

• Тип системы водоснабжения (централизованная, автономная).
• Тип системы канализации (централизованная, автономная с локальными очистными сооружениями).
• Расчетные расходы воды (хозяйственно-бытовые, производственные, противопожарные).
• Требования к качеству воды (необходимость очистки, умягчения).
• Схемы прокладки трубопроводов.
• Основные материалы и оборудование.

Техническое задание является основой для дальнейшего проектирования и согласуется с Заказчиком, чтобы полностью учесть его потребности и ожидания.

Проектирование и выполнение расчетов

Это самый объемный и ответственный этап, где идеи воплощаются в конкретные чертежи и спецификации. Наши инженеры выполняют следующие работы:

• Гидравлические расчеты: определение диаметров трубопроводов для обеспечения необходимого напора и скорости потока, минимизации потерь давления.
• Расчеты водоотведения: определение уклонов, диаметров канализационных труб, расчет объема стоков.
• Подбор оборудования: насосы, водонагреватели, накопительные емкости, системы водоочистки, локальные очистные сооружения, запорная и регулирующая арматура.
• Разработка схем: аксонометрические схемы, планы разводки, принципиальные схемы.
• Деталировка узлов: чертежи сложных соединений, креплений, проходов через конструкции.
• Спецификации оборудования и материалов: полный перечень всего необходимого для монтажа.

Все расчеты выполняются в строгом соответствии с действующими строительными нормами и правилами (СНиП) и сводами правил (СП), о которых мы расскажем подробнее далее.

Согласование и экспертиза

Разработанный проект обязательно проходит процедуру согласования. Для крупных объектов и объектов капитального строительства проектная документация подлежит государственной или негосударственной экспертизе в соответствии с Градостроительным кодексом РФ. Это гарантирует соответствие проекта всем требованиям безопасности, надежности и экологичности. Также может потребоваться согласование с местными органами власти, водоканалом, Роспотребнадзором и другими надзорными ведомствами. Успешное прохождение этих этапов — залог получения разрешения на строительство и ввод объекта в эксплуатацию.

Ключевые аспекты проектирования водоснабжения

Система водоснабжения — это не просто трубы, по которым течет вода. Это сложный организм, требующий тщательного подхода к каждой детали.

Источники воды и качество

Первый шаг — определение источника водоснабжения. Это может быть:

• Централизованное водоснабжение: подключение к городским или поселковым сетям. В этом случае основные параметры (давление, качество воды) задаются ресурсоснабжающей организацией.
• Автономное водоснабжение: использование скважин или колодцев. Здесь требуется анализ воды из источника, подбор насосного оборудования, систем водоочистки и водоподготовки (фильтрация, обезжелезивание, умягчение).

Независимо от источника, вода должна соответствовать требованиям СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания" в части питьевого водоснабжения. Проект должен предусматривать меры для достижения этих показателей.

Внутренние сети водопровода

Внутренний водопровод распределяет воду по потребителям внутри здания. Здесь важно учитывать:

• Материалы трубопроводов: полипропилен, сшитый полиэтилен, металлопластик, медь. Выбор зависит от бюджета, давления, температуры воды и требований к долговечности.
• Схема разводки: коллекторная (лучевая) или тройниковая (последовательная). Коллекторная обеспечивает равномерный напор, но требует большего расхода труб.
• Давление в системе: поддержание стабильного давления для всех точек водоразбора, при необходимости — установка повысительных насосов или редукторов давления.
• Разделение на холодное и горячее водоснабжение: проектирование систем нагрева воды (бойлеры, газовые колонки, централизованное ГВС) и их интеграция в общую схему.

Все эти аспекты регламентируются СП 30.13330.2020 "Внутренний водопровод и канализация зданий". Например, пункт 7.1.1 этого СП гласит: "Системы внутреннего водопровода должны обеспечивать подачу воды, соответствующей требованиям СанПиН 1.2.3685-21, с требуемым напором и расходом к водоразборным приборам".

Наружные сети водопровода

Наружные сети связывают объект с источником водоснабжения. Это включает:

• Трассировка трубопроводов: оптимальный маршрут с учетом рельефа, существующих коммуникаций, глубины промерзания грунта.
• Материалы труб: чугун, полиэтилен низкого давления (ПНД), сталь. Выбор зависит от давления, условий прокладки и долговечности.
• Устройства для отключения и регулирования: задвижки, вентили, пожарные гидранты.
• Защита от замерзания: заглубление труб ниже уровня промерзания или использование греющего кабеля.

Основной документ, регулирующий эти вопросы, — это СП 31.13330.2021 "Водоснабжение. Наружные сети и сооружения". Он содержит требования к проектированию водопроводных сетей, сооружений на них, а также к расчету расходов воды и напоров.

Особенности проектирования систем водоотведения (канализации)

Канализация — это система удаления сточных вод, не менее важная для здоровья и экологии, чем водоснабжение.

Внутренняя канализация

Внутренняя система канализации собирает стоки от сантехнических приборов и отводит их в наружную сеть. Ключевые моменты:

• Уклоны трубопроводов: строго определенные уклоны для обеспечения самотечного движения стоков и предотвращения засоров.
• Диаметры труб: подбираются в зависимости от количества стоков и типа сантехнических приборов.
• Вентиляция канализации: фановые стояки, обеспечивающие приток воздуха в систему и предотвращающие срыв гидрозатворов.
• Гидрозатворы (сифоны): устройства, предотвращающие проникновение неприятных запахов из канализации в помещения.
• Ревизии и прочистки: места для доступа к трубам для их обслуживания и устранения засоров.

Требования к внутренней канализации также подробно описаны в СП 30.13330.2020 "Внутренний водопровод и канализация зданий". Например, пункт 8.2.1 указывает на необходимость обеспечения вентиляции канализационных стояков.

Наружная канализация

Наружная канализация обеспечивает отвод стоков от здания к центральной сети или к локальным очистным сооружениям. Здесь проектируются:

• Коллекторные сети: трубы, собирающие стоки с нескольких зданий или участков.
• Смотровые колодцы: для контроля, обслуживания и прочистки сети.
• Локальные очистные сооружения (ЛОС): для автономной канализации, включающие септики, станции биологической очистки, поля фильтрации. Выбор ЛОС зависит от объема стоков, состава грунтов и требований к степени очистки.
• Ливневая канализация: отдельная система для сбора и отвода дождевых и талых вод, предотвращающая затопление участка и фундаментов.

Проектирование наружных сетей канализации регламентируется СП 32.13330.2018 "Канализация. Наружные сети и сооружения", который содержит требования к выбору схем, расчетам, материалам и конструкции сооружений.

В нашей работе мы сталкиваемся с самыми разнообразными задачами, от небольших коттеджей до крупных промышленных комплексов. И каждый раз мы убеждаемся: детали решают все. Именно поэтому мы уделяем такое внимание каждому элементу проекта, от выбора фитингов до трассировки магистральных трубопроводов.

«При проектировании канализационных систем часто упускают из виду критически важный аспект – правильную организацию вентиляции стояков. Недостаточная или отсутствующая вентиляция приводит к срыву гидрозатворов, появлению неприятных запахов и, как следствие, нарушению санитарных норм. Всегда уделяйте должное внимание расчету и прокладке фановых труб, выводя их выше кровли на достаточную высоту, чтобы обеспечить естественную тягу и предотвратить образование вакуума в системе. Это один из тех моментов, который на первый взгляд кажется незначительным, но его игнорирование вызывает массу проблем в процессе эксплуатации. Константин, главный инженер компании Энерджи Системс, стаж работы 11 лет.»

Пример проекта, который мы можем выложить на сайте, дает понимание о том, как будет выглядеть готовый проект и какую детализацию он содержит:

Нормативная база: фундамент качественного проекта

Экспертность в проектировании инженерных систем невозможна без глубокого знания и неукоснительного соблюдения актуальной нормативно-технической документации. Это не просто свод правил, а результат многолетнего опыта и исследований, направленных на обеспечение безопасности, надежности и эффективности. Мы строим каждый наш проект на прочном фундаменте из следующих ключевых документов:

• Градостроительный кодекс Российской Федерации: определяет общие принципы градостроительной деятельности, порядок разработки и согласования проектной документации.
• Постановление Правительства РФ от 16 февраля 2008 г. № 87 "О составе разделов проектной документации и требованиях к их содержанию": устанавливает обязательный состав и содержание проектной документации, включая разделы по водоснабжению и водоотведению.
• СП 30.13330.2020 "Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85": основной документ, регламентирующий проектирование внутренних систем водоснабжения (холодного и горячего) и канализации в жилых, общественных и производственных зданиях. Он содержит требования к выбору схем, материалам, расчетам диаметров труб, установке арматуры, вентиляции канализации и многому другому.
• СП 31.13330.2021 "Водоснабжение. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.02-84": определяет правила проектирования наружных водопроводных сетей, насосных станций, резервуаров, водозаборных сооружений и других элементов системы водоснабжения за пределами зданий. В нем содержатся указания по расчету расходов воды, напоров, выбору материалов и способов прокладки труб.
• СП 32.13330.2018 "Канализация. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.03-85": регламентирует проектирование наружных канализационных сетей, коллекторов, насосных станций, очистных сооружений, а также систем ливневой канализации. Документ содержит требования к расчетам, уклонам, глубине заложения труб, конструкции смотровых колодцев и выбору очистных технологий.
• СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания": устанавливает санитарно-эпидемиологические требования к качеству питьевой воды, что является критически важным при проектировании систем водоснабжения и водоподготовки.
• СП 40-102-2000 "Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов": специализированный документ, касающийся использования современных полимерных труб, которые широко применяются в современных проектах.
• ПУЭ (Правила устройства электроустановок): хотя и не относится напрямую к водопроводу и канализации, ПУЭ является обязательным при проектировании электроснабжения насосных станций, систем автоматики, водонагревателей и другого оборудования, связанного с инженерными системами.

Использование этих и других нормативных документов позволяет нам гарантировать не только функциональность и надежность систем, но и их полное соответствие законодательству, что является залогом успешного ввода объекта в эксплуатацию и его безопасной эксплуатации. Каждый пункт, каждый расчет в наших проектах имеет под собой строгое нормативное обоснование.

Почему выбор профессионального проектировщика — залог успеха

Проектирование инженерных систем — это инвестиция в будущее вашего объекта. Выбирая компанию "Энерджи Системс", вы выбираете надежного партнера, обладающего глубокой экспертизой и многолетним опытом в сфере проектирования водоснабжения и канализации.

Наш подход основан на принципах E-E-A-T (Опыт, Экспертность, Авторитетность, Надежность). Мы не просто создаем чертежи, мы предлагаем комплексные решения, которые учитывают все нюансы объекта, от геологических особенностей до индивидуальных потребностей Заказчика. Наша команда состоит из высококвалифицированных инженеров-проектировщиков, которые постоянно повышают свою квалификацию и следят за инновациями в отрасли. Мы гордимся тем, что каждый наш проект — это образец инженерного искусства, сочетающий в себе функциональность, экономичность и безопасность.

Мы берем на себя все этапы работы: от сбора исходных данных и разработки технического задания до прохождения экспертизы и авторского надзора. Это обеспечивает бесшовный процесс и гарантирует, что конечный результат будет точно соответствовать проектным решениям. Работая с нами, вы получаете не только проектную документацию, но и уверенность в долговечности и бесперебойной работе ваших инженерных систем.

Стоимость проектирования: инвестиция в надежность

Вопрос стоимости всегда актуален, и мы стремимся к максимальной прозрачности в этом аспекте. Цена проектирования систем водоснабжения и канализации формируется исходя из множества факторов:

• Сложность объекта: площадь, этажность, назначение (жилой дом, коммерческий объект, промышленное предприятие).
• Объем работ: проектирование только внутренних сетей или полный комплекс, включая наружные сети, локальные очистные сооружения, водоподготовку.
• Индивидуальные требования: наличие специфического оборудования, особые условия эксплуатации.
• Сроки выполнения: срочность заказа может влиять на стоимость.

Мы предлагаем гибкую систему ценообразования и всегда готовы предоставить детальный расчет для вашего конкретного проекта. Помните, что качественное проектирование — это не траты, а выгодные инвестиции, которые предотвращают гораздо большие расходы в будущем, связанные с авариями, ремонтами и штрафами. Для вашего удобства, ниже представлен онлайн калькулятор, который поможет вам получить ориентировочную стоимость наших услуг по проектированию инженерных систем.

Заключение

Проектирование систем водоснабжения и канализации — это сложная, но крайне важная задача, требующая профессионального подхода, глубоких знаний нормативной базы и богатого практического опыта. Грамотно разработанный проект является залогом надежности, безопасности, долговечности и экономической эффективности инженерных систем любого объекта. Он защищает от непредвиденных расходов, обеспечивает комфорт и соответствие всем санитарным и строительным нормам.

Мы, команда "Энерджи Системс", готовы взять на себя эту ответственность, предлагая нашим Заказчикам не просто чертежи, а комплексные, продуманные до мелочей решения, которые будут служить верой и правдой долгие годы. Обращаясь к нам, вы выбираете надежность, экспертность и уверенность в завтрашнем дне ваших инженерных систем.
