Проект водоснабжения — это не просто набор линий и символов на бумаге. Это тщательно проработанная инструкция, дорожная карта для монтажников, позволяющая воплотить в жизнь инженерные решения, обеспечивающие комфорт и безопасность. Но чтобы эта карта была понятна каждому участнику процесса, от инженера до рабочего, необходим универсальный язык. Таким языком в проектировании выступают условные графические обозначения (УГО).
Без четкого понимания этих символов любой, даже самый гениальный проект, рискует остаться лишь красивой картинкой. Представьте, что вы читаете книгу на незнакомом языке — смысл ускользает, детали теряются, а общая картина становится расплывчатой. Точно так же и с проектом водоснабжения: если вы не знаете, что означает та или иная линия, фигура или буква, вы не сможете ни прочитать чертеж, ни тем более по нему что-то построить или отремонтировать.
В этой статье мы подробно разберем, что представляют собой условные обозначения в проектах водоснабжения, почему они так важны и как правильно их интерпретировать. Мы опираемся на действующие нормативные документы Российской Федерации, чтобы обеспечить максимально точную и актуальную информацию. Наша цель — дать вам не просто набор символов, а ключ к пониманию всей сложности и логики инженерных систем.
Основные принципы и стандарты условных обозначений
Условные графические обозначения — это стандартизированные символы, которые используются для схематичного представления элементов инженерных систем на чертежах и схемах. Их главная задача — обеспечить однозначность и универсальность восприятия проектной документации. Это своего рода алфавит, который позволяет инженерам, монтажникам и эксплуатационным службам "говорить на одном языке".
Ключевые требования к УГО закреплены в государственных стандартах. Например, ГОСТ 21.205-2016 "Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем" является основным документом, регламентирующим внешний вид и правила применения символов для систем водоснабжения, канализации, отопления и вентиляции. Этот стандарт устанавливает единые требования к графическим обозначениям, размерам и пропорциям элементов, что крайне важно для читаемости и корректности чертежей.
Кроме того, ГОСТ 21.1101-2013 "Система проектной документации для строительства. Основные требования к проектной и рабочей документации" определяет общие правила оформления всей проектной документации, включая расположение основной надписи, масштабы, обозначения разрезов и узлов, а также необходимость наличия экспликации (легенды) УГО на чертежах. Без этих стандартов каждый проектировщик рисовал бы "как ему удобно", что привело бы к хаосу и ошибкам при строительстве.
Правильно выполненные и прочитанные условные обозначения гарантируют:
- Однозначность интерпретации: каждый символ имеет строго определенное значение.
- Сокращение объема информации: вместо длинных текстовых описаний используется компактный графический символ.
- Унификация: специалисты из разных организаций и регионов могут одинаково понимать чертежи.
- Эффективность работы: ускоряется процесс чтения чертежей, снижается вероятность ошибок при монтаже.
- Соответствие нормам: проектная документация соответствует требованиям законодательства и может пройти экспертизу.
Классификация условных обозначений в системах водоснабжения
Чтобы систематизировать информацию, УГО в водоснабжении можно разделить на несколько основных категорий. Это помогает быстрее ориентироваться в чертежах и понимать, к какому типу оборудования или элемента относится тот или иной символ.
Трубопроводы и их характеристики
Трубопроводы — это основа любой системы водоснабжения. Их обозначения отражают не только наличие трубы, но и ее назначение, диаметр, а иногда и материал. Согласно ГОСТ 21.205-2016, для различных типов водоснабжения используются следующие обозначения:
- Холодное водоснабжение (ХВС): обычно обозначается сплошной тонкой линией. Иногда может сопровождаться буквой "Х" или "ХВ".
- Горячее водоснабжение (ГВС): также сплошная тонкая линия, но часто с одной или двумя короткими черточками, перпендикулярными основной линии, или буквой "Г" или "ГВ".
- Циркуляционные трубопроводы ГВС: могут обозначаться сплошной тонкой линией с одной точкой или буквой "Ц".
- Пожарный водопровод: часто выделяется сплошной линией с более частыми короткими черточками или буквой "ПВ".
Диаметр трубопровода указывается рядом с линией или в экспликации, например, "Ду25" или "Ø25". Направление потока воды обозначается стрелками.
Запорная и регулирующая арматура
Эти элементы позволяют управлять потоком воды — перекрывать его, регулировать давление или расход. К ним относятся:
- Задвижки: обозначаются в виде двух треугольников, направленных друг к другу, с линией между ними.
- Шаровые краны: часто выглядят как два треугольника, но с кругом посередине.
- Вентили (клапаны): схожи с задвижками, но имеют более сложную форму, часто с изображением штока и маховика.
- Обратные клапаны: предотвращают обратный поток воды, обозначаются в виде стрелки, указывающей разрешенное направление потока, с дополнительным элементом, символизирующим клапан.
- Фильтры: изображаются в виде ромба или прямоугольника с сеткой внутри.
- Регуляторы давления: часто имеют форму круга или прямоугольника с обозначением регулировки.
Сантехнические приборы
Это конечные точки системы водоснабжения, которыми непосредственно пользуется человек. Их УГО достаточно интуитивны:
- Унитазы: схематичное изображение чаши и бачка.
- Раковины (умывальники): овальная или прямоугольная форма с краном.
- Ванны: прямоугольная форма с округлыми краями.
- Душевые поддоны: квадрат или прямоугольник с изображением лейки.
- Смесители: могут обозначаться отдельным символом или быть частью обозначения сантехнического прибора.
Водомерные узлы и измерительные приборы
Эти элементы отвечают за учет и контроль параметров водоснабжения:
- Счетчики воды: чаще всего обозначаются кругом с буквой "С" или "В" внутри.
- Манометры: круг с линией, указывающей на циферблат.
- Термометры: круг с буквой "Т".
Насосное оборудование и водонагреватели
- Насосы: обычно изображаются в виде круга с треугольником внутри, указывающим направление потока.
- Водонагреватели (бойлеры): могут быть обозначены в виде прямоугольника или цилиндра с соответствующими подключениями и иногда буквой "ВН".
Каждый из этих символов имеет свое строго определенное начертание, которое должно соблюдаться проектировщиком. Именно это позволяет избежать путаницы и ошибок на всех этапах реализации проекта.
Практическое применение и особенности чтения чертежей
Чтение чертежа водоснабжения — это навык, который требует внимания к деталям и понимания логики системы. Начинать всегда следует с изучения основной надписи и экспликации (легенды).
Основная надпись, расположенная в правом нижнем углу чертежа, содержит информацию о проекте, организации-разработчике, масштабе, дате и ответственных лицах. Это ваш первый ориентир.
Экспликация — это самый важный элемент для расшифровки УГО. Она представляет собой таблицу или список всех использованных на чертеже условных обозначений с их подробным текстовым описанием. Никогда не начинайте читать чертеж, не ознакомившись с экспликацией! Это как пытаться читать книгу без знания алфавита. Экспликация может содержать дополнительную информацию, например, о материале труб, типе арматуры или производителе оборудования.
При чтении чертежа обращайте внимание на:
- Масштаб: указан в основной надписи. Он позволяет оценить реальные размеры элементов и расстояния между ними.
- Разрезы и планы: чертежи могут быть выполнены в виде планов этажей, аксонометрических схем или отдельных разрезов узлов. Каждый вид дает свою перспективу и детализацию.
- Выноски и ссылки: часто на чертежах встречаются выноски с номерами узлов, которые отсылают к более детальным чертежам или спецификациям.
- Текстовые пояснения: помимо графических символов, на чертежах могут быть краткие текстовые пояснения, уточняющие характеристики или особенности монтажа.
Типичные ошибки при чтении чертежей часто связаны с пренебрежением экспликацией или невнимательностью к масштабу. Например, можно спутать вентиль с задвижкой, если их обозначения схожи, или неверно определить диаметр трубы, если не свериться с указаниями. Грамотное проектирование и четкое следование стандартам минимизируют такие риски.
«При работе с проектами водоснабжения, особенно на стадии монтажа, крайне важно не просто знать условные обозначения, но и понимать их контекст. Всегда проверяйте соответствие УГО в экспликации с тем, что видите на чертеже. А еще, не стесняйтесь задавать вопросы проектировщику, если что-то вызывает сомнения. Лучше переспросить один раз, чем переделывать всю систему. Помните, что каждый элемент на чертеже имеет свою логику и функцию. Например, наличие обратного клапана перед счетчиком воды — это не прихоть, а требование безопасности и корректной работы системы, предотвращающее обратный ток воды. Ищите такие детали. Это опыт, который приходит со временем, но начинает он с внимательности к мелочам и нормативной базе.»
Константин, главный инженер Энерджи Системс, стаж работы 11 лет.
Наша компания, "Энерджи Системс", обладает многолетним опытом в проектировании инженерных систем, включая водоснабжение. Мы не просто рисуем линии и символы, мы создаем полноценные, легко читаемые и соответствующие всем нормам проекты, которые служат надежной основой для строительства и эксплуатации. Наша команда специалистов тщательно прорабатывает каждый чертеж, чтобы исключить любые двусмысленности и обеспечить высочайшее качество документации.

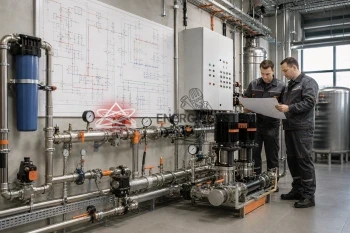

Пример проекта водоснабжения
Чтобы лучше представить, как условные обозначения выглядят в реальном проекте, предлагаем ознакомиться с одним из наших типовых решений. Ниже представлен пример проекта водоснабжения и канализации частного дома. Он дает понимание о том, как будет выглядеть готовый проект, насколько детально прорабатывается каждый узел и как интегрируются различные элементы системы.
Нормативная база, регламентирующая условные обозначения
Для создания и чтения проектной документации по водоснабжению в Российской Федерации необходимо руководствоваться следующими ключевыми нормативно-правовыми актами и стандартами:
- ГОСТ 21.205-2016 "Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем". Этот документ является основным источником информации о графических обозначениях для систем водоснабжения, канализации, отопления, вентиляции и кондиционирования воздуха. Он устанавливает формы, размеры и правила применения УГО.
- ГОСТ 21.1101-2013 "Система проектной документации для строительства. Основные требования к проектной и рабочей документации". Регламентирует общие правила оформления проектной и рабочей документации, включая структуру чертежей, состав основной надписи, необходимость экспликаций и общие принципы нанесения графической информации.
- СП 30.13330.2020 "Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85*". Данный свод правил содержит технические требования к проектированию внутренних систем водоснабжения и канализации зданий, включая требования к материалам, схемам прокладки, устройству водомерных узлов и санитарно-технических приборов. Косвенно влияет на выбор и отображение элементов на чертежах.
- СП 31.13330.2021 "Водоснабжение. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.02-84*". Определяет требования к проектированию наружных сетей водоснабжения, водозаборных сооружений и очистных станций. УГО для наружных сетей также подчиняются общим принципам, изложенным в ГОСТ 21.205-2016.
- Постановление Правительства РФ от 16 февраля 2008 г. № 87 "О составе разделов проектной документации и требованиях к их содержанию". Этот документ устанавливает обязательный состав разделов проектной документации для объектов капитального строительства и требования к их содержанию, что прямо влияет на структуру и полноту всей проектной документации, включая раздел водоснабжения.
- ПУЭ (Правила устройства электроустановок). Хотя это документ по электроснабжению, он может быть актуален при проектировании систем водоснабжения, если в них присутствуют насосные станции, системы автоматизации или электрические водонагреватели. УГО для электрических элементов регламентируются отдельными стандартами, но их интеграция в общие схемы водоснабжения требует согласованности.
Соблюдение этих нормативных документов является залогом не только корректности и безопасности проектируемых систем, но и успешного прохождения государственной экспертизы проектной документации. Специалисты "Энерджи Системс" всегда актуализируют свои знания и строго следуют действующим стандартам и сводам правил.
Стоимость проектирования водоснабжения и как она формируется
Проектирование системы водоснабжения — это сложный и многогранный процесс, стоимость которого формируется под влиянием множества факторов. Понимание этих аспектов поможет вам лучше ориентироваться в ценообразовании и принять взвешенное решение.
Основные факторы, влияющие на стоимость проектирования:
- Тип объекта: проектирование водоснабжения для частного дома, многоквартирного жилого комплекса, промышленного предприятия или коммерческого объекта (например, ресторана или бизнес-центра) будет существенно отличаться по сложности и, соответственно, по стоимости. Чем крупнее и сложнее объект, тем выше цена.
- Объем и сложность системы: количество точек водоразбора, наличие сложных узлов (например, насосных станций, систем водоподготовки, циркуляционных линий ГВС), необходимость интеграции с другими инженерными системами — все это увеличивает трудозатраты проектировщика.
- Исходные данные: полнота и качество предоставленных заказчиком исходных данных (архитектурные планы, технические условия, геологические изыскания) напрямую влияют на скорость и стоимость работы. Чем меньше данных, тем больше времени потребуется на их сбор и уточнение.
- Состав проектной документации: требуется ли только рабочая документация или полный комплект проектной документации, включая пояснительную записку, расчеты, спецификации оборудования и материалов? Чем полнее состав, тем выше стоимость.
- Сроки выполнения: срочные проекты, как правило, стоят дороже из-за необходимости привлечения дополнительных ресурсов и работы в сжатые сроки.
- Региональные особенности: стоимость услуг проектирования может варьироваться в зависимости от региона.
В "Энерджи Системс" мы стремимся к максимальной прозрачности в формировании стоимости наших услуг. Мы предлагаем конкурентные цены и гарантируем высокое качество проектной документации, разработанной в строгом соответствии со всеми нормами и стандартами. Наша задача — не просто выполнить проект, а предложить оптимальное техническое решение, которое будет эффективно работать долгие годы.
Для вашего удобства мы разработали онлайн-калькулятор, который поможет вам предварительно оценить стоимость проектирования системы водоснабжения и других инженерных систем. Просто выберите необходимые параметры, и система автоматически рассчитает ориентировочную цену. Это позволит вам получить первое представление о бюджете и спланировать свои расходы.
Онлайн расчет стоимости проектирования
Заключение
Условные графические обозначения в проектах водоснабжения — это не просто набор символов, это краеугольный камень эффективного взаимодействия между всеми участниками строительного процесса. Они позволяют "читать" инженерные решения, понимать логику системы и избегать дорогостоящих ошибок на этапе монтажа и эксплуатации. Глубокое знание и правильное применение этих обозначений, подкрепленное нормативной базой, является залогом успешной реализации любого проекта.
В "Энерджи Системс" мы прекрасно понимаем эту важность. Наша команда инженеров-проектировщиков не только виртуозно владеет языком УГО, но и постоянно следит за изменениями в нормативной документации, чтобы создавать проекты, которые будут не только функциональными и надежными, но и полностью соответствующими всем современным требованиям. Мы проектируем инженерные системы с учетом всех нюансов, предоставляя нашим клиентам не просто чертежи, а гарантию качества и долговечности. Обращаясь к нам, вы получаете партнера, который говорит на одном языке с вашим объектом и воплощает его в жизнь с максимальной точностью и профессионализмом.
