    Что включает в себя расчет сети водоснабжения

    Работа над проектомНезависимо от того, насколько масштабна система водоснабжения, насколько сложен ее монтаж, необходим расчет сети водоснабжения. Без точных вычислений, учитывающих различные нюансы, невозможен полноценный монтаж или ремонт сети, которые всегда сложны в техническом отношении.

    Расчеты становятся базой любого профессионального проекта, и, чтобы вычисления были верными, необходимо учитывать ряд особенностей:

    • исходные характеристики объекта, требования к эксплуатации (в т.ч. пиковые нагрузки);
    • параметры оборудования и каждый узел системы (будет предусмотрено «зарастание» труб изнутри, износ элементов и другие моменты эксплуатации);
    • созданные схемы и описания узлов ввода.

    Параметры труб для водоснабжения

    Корректно подобранный диаметр труб, предназначенных для водоснабжения – важный параметр, не в последнюю очередь определяющий долговечность системы. От него зависит и пропускная способность сети. Выбор диаметра также продиктован количеством точек водозабора, вероятностью или частотой их одновременного использования. Для стояков выбирают трубы 20-25 мм в диаметре, сечение обычной водопроводной трубы – 10-15 мм.

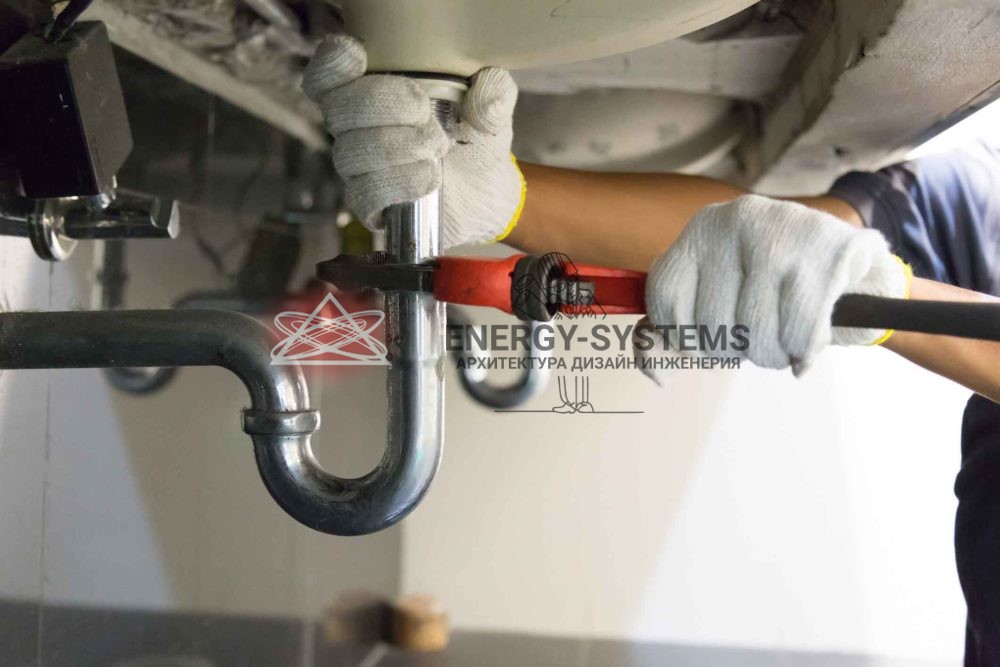

    Сантехник ремонтирует трубу

    Сколько воды пройдет через трубу, во многом зависит от ее диаметра.
    Пропускную способность трубы можно рассчитать различными способами:

    • с помощью таблиц от производителей или поставщиков или справочных таблиц Шевелева (гидравлический расчет водоснабжения) – это наиболее простой способ, но таблицы дают усредненные показатели, которые можно применить только в типовом проекте, и потребуются уточняющие расчеты;
    • использование онлайн-калькуляторов, компьютерных программ – для заполнения форм нужно знать множество исходных данных;
    • с использованием формул – этим способом пользуются профессионалы, он требует специальных навыков.

    Определяются точки, из которых за определенное время происходит забор воды, давление, с которым она подается. При значительном напоре нужен больший диаметр водопроводных труб: это позволяет избежать чрезмерных нагрузок на систему, а значит, возникновения неисправностей и аварийных ситуаций.

    Схема водоснабжения

    Расчет напора в системе

    Если система соответствует напору воды – она будет работать бесперебойно и эффективно. Чтобы обеспечить адекватный напор в разных точках водоразбора, требуется определить потери давления в момент подъема воды (на более высокий этаж), при том, что потребители будут забирать жидкость на пути ее следования. Для расчета потери напора проектировщики могут использовать следующую формулу:

    H = λ  ( L/D) * ( V2/2g )

    λ – значение трения жидкости о стенки трубы, от которого снижается напор; этот показатель зависит от разновидности трубы и обычно указан в ее маркировке. Соотношение L/D – это длина трубопровода (в метрах) и сечение, или диаметр, труб (в метрах). Скорость движения жидкости в метрах в секунду – V. Что касается g – это ускорение свободного падения, постоянная величина (9,81 м/с2).

    Что касается скорости движения воды V, ее рассчитывают так:

    V = 4Q / πD2

    Здесь Q – расход воды в литрах в секунду (стандартное значение – 7 л/с для душа и 15 л/с для смесителя), число π = 3,14, D – диаметр трубы.

    Оптимального напора воды можно достигнуть благодаря правильным вычислениям

    Производя расчет холодного водоснабжения, проектировщики принимают во внимание ряд факторов и делают множество вычислений. Без профессионального подхода в таком сложном вопросе нельзя обойтись. В сфере гидротехнических расчетов оказываются такие параметры, как нагрузки на систему, сечение труб, материалы, из которых они изготовлены, насосы, различное оборудование.

    На этапе проектирования объекта расчет сети водоснабжения происходит одновременно с расчетами систем отопления и канализации (водоотведения), так как они тесно взаимосвязаны. Для уже готового объекта можно определить оптимальные нагрузки, подобрать современное мощное оборудование, исправить недочеты существующей системы вплоть до изменения ее конфигурации. Грамотные вычисления в конечном итоге позволяют значительно сэкономить средства.

    Примерную стоимость проектирования водоснабжения, вы можете рассчитать воспользовавшись калькулятором представленным ниже:

    Онлайн расчет стоимости проектирования

    Вид работ Ед.изм. Кол-во Цена Итого

    Проектирование водоснабжения и канализации

    Свернуть

    1 Проект водоснабжения и канализации квартиры до 100 кв.м. (от 7500 р.) кв.м. 100 р.
    2 Проект водоснабжения и канализации квартиры свыше 100 кв.м. (от 10000 р.) кв.м. 90 р.
    3 Проект водоснабжения и канализации дома до 200 кв.м (от 7500 р.) кв.м. 100 р.
    4 Проект водоснабжения и канализации дома площадью 200-500 кв.м кв.м. 90 р.
    5 Проект водоснабжения и канализации дома свыше 500 кв.м кв.м. 70 р.
    6 Проект водоснабжения и канализации офиса до 100 кв.м (от 7500 р.) кв.м. 100 р.
    7 Проект водоснабжения и канализации офиса свыше 500 кв.м кв.м. 60 р.
    8 Проект водоснабжения и канализации офиса площадью 200-500 кв.м кв.м. 80 р.
    9 Проект водоснабжения и канализации производственного помещения до 500 кв.м.(от 10000р) кв.м. 90 р.
    10 Проект водоснабжения и канализации производственного помещения свыше 500 кв.м кв.м. 80 р.
    11 Наружные сети водопровода и канализации до 30 м.п. шт. 15000 р.
    12 Наружные сети водопровода и канализации свыше 30 м.п. (от 15000р) п.м. 500 р.
    13 Согласование проекта канализации в Москве (Мосводоканал) шт. 40000 р.
    14 Согласование проекта водопровода и канализации в М.О. (Водоканал) шт. 20000 р.
    15 Согласование проекта в дополнительных инстанциях (пересечений с другими коммуникациями) от; шт. 7500 р.
    16 Выезд инженера на объект в Москве(от 1500 р) шт. 1500 р.
    17 Выезд инженера на объект за МКАД (от 2500 р) кв.м. 2500 р.
    18 Согласование проекта водопровода в Москве (Мосводоканал) шт. 40000 р.

    Итого:

    руб

    Оформить заявку на выбранное

    Нажимая кнопку заказать, вы соглашаетесь на обработку персональных данных.
