В современном мире, где каждая минута простоя обходится бизнесу в ощутимые потери, надежное и безопасное электроснабжение становится не просто удобством, а критически важным элементом успешной работы любого торгового предприятия. От небольшого павильона до крупного супермаркета, магазин — это сложный организм, где свет, кассовые аппараты, холодильное оборудование, системы вентиляции и отопления, а также охранные комплексы зависят от стабильной подачи электроэнергии. И на страже этой стабильности, точности и безопасности стоит один из ключевых документов в электротехнике — однолинейная схема электроснабжения.
Многие предприниматели, сосредоточенные на операционной деятельности, могут недооценивать значимость этого документа, воспринимая его как формальность. Однако это глубокое заблуждение. Однолинейная схема — это не просто чертеж, а полноценный технический паспорт вашей электрической системы, который обеспечивает понимание, контроль и, что самое главное, безопасность. В этой статье мы подробно разберем, что представляет собой однолинейная схема, почему она абсолютно необходима для каждого магазина, какие нормативные требования к ней предъявляются и как профессиональный подход к ее разработке может стать вашей инвестицией в будущее.
Что такое однолинейная схема электроснабжения?
Представьте себе дорожную карту, на которой вместо улиц и перекрестков изображены электрические кабели, коммутационные аппараты, счетчики и потребители энергии. Только эта карта не двумерная и не запутанная, а максимально упрощенная и наглядная. Однолинейная схема электроснабжения — это графическое представление всей электрической сети объекта, выполненное в виде одной линии для каждого участка цепи, независимо от количества фаз. То есть, даже если у вас трехфазное подключение, на схеме оно будет обозначено одной линией, но с указанием всех необходимых параметров.
На этой схеме отображаются:
- Источник электроснабжения (например, вводной кабель от трансформаторной подстанции).
- Вводные и распределительные устройства (ВРУ, ГРЩ, ЩР).
- Приборы учета электроэнергии (счетчики).
- Аппараты защиты (автоматические выключатели, устройства защитного отключения, дифференциальные автоматы).
- Кабельные линии с указанием их типа, сечения и материала.
- Все группы потребителей (освещение, розетки, холодильное оборудование, вентиляция, системы безопасности) с указанием их мощности.
- Системы заземления и уравнивания потенциалов.
Ключевая особенность однолинейной схемы — ее информативность при минималистичном представлении. Она позволяет быстро и однозначно определить, как электроэнергия поступает на объект, как распределяется по внутренним потребителям, где установлены защитные аппараты и какова общая структура системы. Это незаменимый инструмент для электриков, инженеров, а также для контролирующих органов.
Зачем магазину однолинейная схема? Ключевые аспекты и нормативные требования
Наличие однолинейной схемы для магазина — это не прихоть, а жесткая необходимость, продиктованная как здравым смыслом, так и законодательством Российской Федерации. Давайте разберем основные причины, по которым этот документ должен быть в порядке и всегда под рукой.
Безопасность персонала и посетителей
Электричество, несмотря на все свои преимущества, является источником повышенной опасности. Неправильно спроектированная или смонтированная электросеть может привести к коротким замыканиям, возгораниям, поражению электрическим током. Однолинейная схема, разработанная с учетом всех норм и правил, гарантирует, что все элементы защиты (автоматические выключатели, УЗО) правильно подобраны и установлены, а сечения кабелей соответствуют предполагаемым нагрузкам. Это напрямую влияет на безопасность всех, кто находится в магазине.
Операционная эффективность и минимизация простоев
В случае возникновения неисправности (например, срабатывания автомата или перегрузки одной из линий), грамотная однолинейная схема позволяет обслуживающему персоналу или вызванному электрику быстро локализовать проблему. Вместо того чтобы методом проб и ошибок искать причину, специалист сразу видит, какая группа потребителей подключена к данной линии, где расположен соответствующий защитный аппарат. Это значительно сокращает время на диагностику и ремонт, минимизируя простои торговой точки, которые, как известно, напрямую влияют на прибыль.
Соответствие нормативным требованиям и контроль
Наличие актуальной однолинейной схемы — это одно из базовых требований, предъявляемых к электроустановкам объектов коммерческой недвижимости. Контролирующие органы, такие как Ростехнадзор, пожарная инспекция, а также энергоснабжающие организации, при проверках всегда запрашивают этот документ. Его отсутствие или несоответствие реальному состоянию электроустановки может повлечь за собой серьезные штрафы, предписания об устранении нарушений и даже приостановку деятельности магазина. Согласно Правилам устройства электроустановок (ПУЭ), глава 1.5, пункт 1.5.16, "электроустановки должны быть снабжены схемами, чертежами и паспортами, отражающими их действительное состояние". Это не пустые слова, а прямое указание к действию.
Удобство при обслуживании и модернизации
С течением времени любой магазин развивается: добавляются новые витрины, меняется торговое оборудование, может потребоваться установка дополнительных розеток или изменение системы освещения. Однолинейная схема служит отправной точкой для любых работ по обслуживанию, ремонту или модернизации электросети. Она позволяет инженерам и электрикам точно спланировать изменения, не нарушая общую структуру и не создавая перегрузок, что предотвращает потенциальные аварии и обеспечивает долгосрочную надежность системы.
Основные элементы однолинейной схемы магазина
Чтобы схема была полной и соответствовала всем требованиям, она должна включать в себя ряд ключевых элементов. Каждый из них играет свою роль в обеспечении функциональности и безопасности электроустановки.
- Вводное устройство (ВУ) или вводно-распределительное устройство (ВРУ). Это сердце электроснабжения магазина, место, где электроэнергия поступает из внешней сети. Здесь устанавливается основной вводной автоматический выключатель или рубильник, а также приборы учета. На схеме указываются его тип, номинальный ток, степень защиты.
- Приборы учета электроэнергии. Электросчетчики, предназначенные для контроля потребляемой электроэнергии. На схеме обозначается их тип, класс точности, номинальный ток и место установки. Важно помнить, что согласно Постановлению Правительства РФ от 04.05.2012 № 442, приборы учета должны соответствовать установленным требованиям и быть допущены к эксплуатации.
- Защитные аппараты. Это автоматические выключатели, устройства защитного отключения (УЗО) и дифференциальные автоматы.
- Автоматические выключатели защищают от перегрузок и коротких замыканий. На схеме указывается их номинальный ток и характеристика отключения (например, С16, В25).
- Устройства защитного отключения (УЗО) предотвращают поражение электрическим током при прямом или косвенном прикосновении к токоведущим частям, а также защищают от пожаров, вызванных утечками тока. Указывается номинальный ток и ток утечки (например, 30 мА).
- Дифференциальные автоматы совмещают функции автоматического выключателя и УЗО.
- Кабельные линии. На схеме обозначаются все кабельные трассы, идущие от распределительных щитов к потребителям. Для каждой линии указывается:
- Тип кабеля (например, ВВГнг-LS).
- Сечение жил (например, 3х2.5 мм²).
- Материал жил (медь или алюминий).
- Способ прокладки (в гофре, в лотке, скрыто).
Выбор сечения кабеля строго регламентируется ПУЭ, глава 1.3, и зависит от допустимого длительного тока, материала жил, способа прокладки и температуры окружающей среды.
- Потребители электроэнергии. Все электроприемники, установленные в магазине:
- Освещение (общее, аварийное, витринное).
- Силовые розетки.
- Холодильное и морозильное оборудование.
- Вентиляционные и кондиционирующие системы.
- Кассовые аппараты, компьютеры, офисная техника.
- Системы охранной и пожарной сигнализации.
Для каждой группы потребителей указывается ее суммарная мощность.
- Системы заземления и уравнивания потенциалов. На схеме отображаются контур заземления, главная заземляющая шина (ГЗШ) и все проводники, обеспечивающие уравнивание потенциалов. Это критически важный элемент для обеспечения электробезопасности. Требования к заземлению подробно описаны в ПУЭ, глава 1.7.
Этапы разработки однолинейной схемы для торгового объекта
Создание однолинейной схемы — это комплексный процесс, который требует глубоких знаний в электротехнике, нормативной базе и практического опыта. Наша компания, "Энерджи Системс", подходит к этому процессу со всей ответственностью, чтобы гарантировать нашим клиентам не просто документ, а надежную и безопасную электрическую систему.
- Сбор исходных данных. На этом этапе мы взаимодействуем с заказчиком, чтобы получить максимально полную информацию о магазине:
- Планировка помещений, расположение оборудования.
- Перечень всего электрооборудования с указанием его мощности и паспортных данных.
- Требования к освещению, вентиляции, кондиционированию.
- Технические условия на электроснабжение от энергоснабжающей организации.
- Акты разграничения балансовой принадлежности и эксплуатационной ответственности.
- Расчеты. На основе собранных данных производятся все необходимые электротехнические расчеты:
- Расчет электрических нагрузок по группам и по объекту в целом.
- Расчет токов короткого замыкания для правильного выбора защитных аппаратов.
- Расчет падения напряжения в кабельных линиях, чтобы обеспечить требуемое качество электроэнергии у потребителей.
- Расчет токов утечки для выбора УЗО.
Эти расчеты являются основой для правильного выбора оборудования и обеспечения безопасности.
- Выбор оборудования. С учетом расчетов и требований нормативных документов подбираются все компоненты электроустановки:
- Автоматические выключатели, УЗО, дифференциальные автоматы.
- Кабели и провода с учетом их типа, сечения и способа прокладки.
- Распределительные щиты и вводные устройства.
- Приборы учета.
Мы используем только сертифицированное оборудование от проверенных производителей, соответствующее российским стандартам.
- Разработка графической части. На этом этапе создается сама однолинейная схема с использованием условных графических обозначений, соответствующих ГОСТ 2.702-2011 "Единая система конструкторской документации. Правила выполнения электрических схем". Все элементы располагаются логично и последовательно, обеспечивая максимальную наглядность.
- Пояснительная записка и спецификация оборудования. К схеме всегда прилагается пояснительная записка, содержащая описание принятых решений, расчетные данные, а также спецификация всего используемого оборудования с указанием его характеристик.
- Согласование (при необходимости). В некоторых случаях, особенно для новых подключений или значительных изменений, разработанная схема может потребовать согласования с энергоснабжающей организацией или другими контролирующими органами. Мы готовы оказать полное сопровождение на этом этапе.
Особенности проектирования для различных типов магазинов
Хотя общие принципы проектирования остаются неизменными, каждый тип магазина имеет свои уникальные потребности и особенности, которые необходимо учитывать при разработке однолинейной схемы.
- Малый павильон или киоск. Здесь акцент делается на простоту, компактность и экономичность. Важно правильно рассчитать нагрузку на освещение, кассовое оборудование и возможно, небольшой холодильник. Зачастую это однофазное подключение, но с учетом перспективы расширения.
- Продуктовый магазин или супермаркет. Эти объекты требуют гораздо более сложной и мощной системы. Здесь критически важны надежность электроснабжения холодильного и морозильного оборудования, систем вентиляции и кондиционирования, а также специализированных технологических линий (например, для выпечки). Требуется тщательное зонирование потребителей, резервирование отдельных групп и, как правило, трехфазное подключение с большим количеством распределительных щитов.
- Магазин бытовой техники или электроники. Высокая плотность розеточных групп, необходимость обеспечения стабильного напряжения для чувствительной электроники, а также возможность подключения демонстрационных образцов с высокими пиковыми нагрузками — все это требует особого подхода к проектированию.
- Магазин одежды или обуви. Здесь, помимо основного освещения, большое значение имеет акцентное освещение витрин и примерочных, которое может быть достаточно мощным и требовать отдельных групп. Важны также системы вентиляции и отопления для создания комфортного микроклимата.
«При проектировании однолинейной схемы для магазина всегда помните о перспективе. Сегодня у вас небольшой отдел, а завтра вы планируете расширение или установку дополнительного оборудования. Заложите в схему резервные мощности и возможность для будущих подключений. Это позволит избежать дорогостоящих переделок в будущем и значительно упростит модернизацию. Например, предусмотрите несколько свободных автоматических выключателей в распределительном щитке, даже если они пока не используются. Это небольшая инвестиция, которая сэкономит вам время и деньги. А главное, всегда уделяйте внимание качеству заземления и выбору УЗО — это ваша страховка от несчастных случаев и пожаров.
Валерий, главный инженер "Энерджи Системс", стаж работы 9 лет

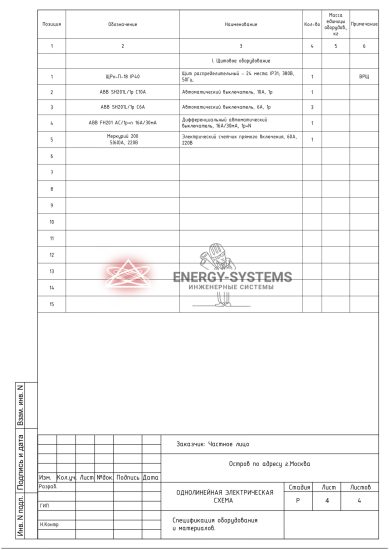

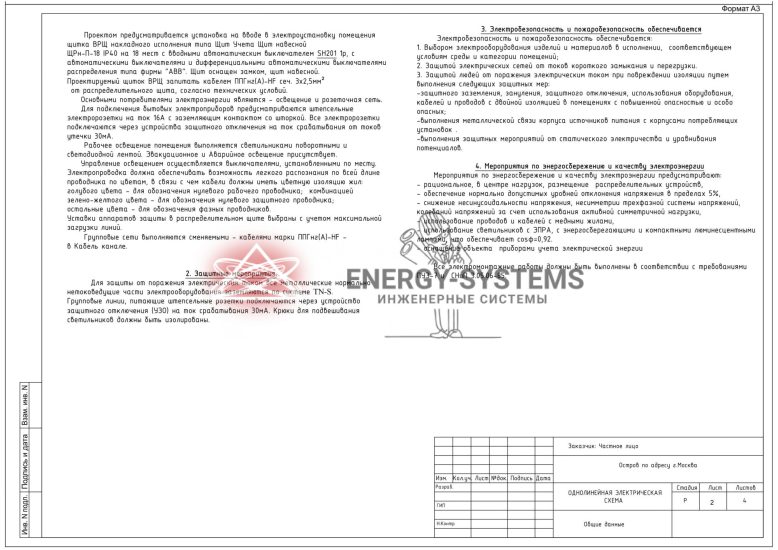

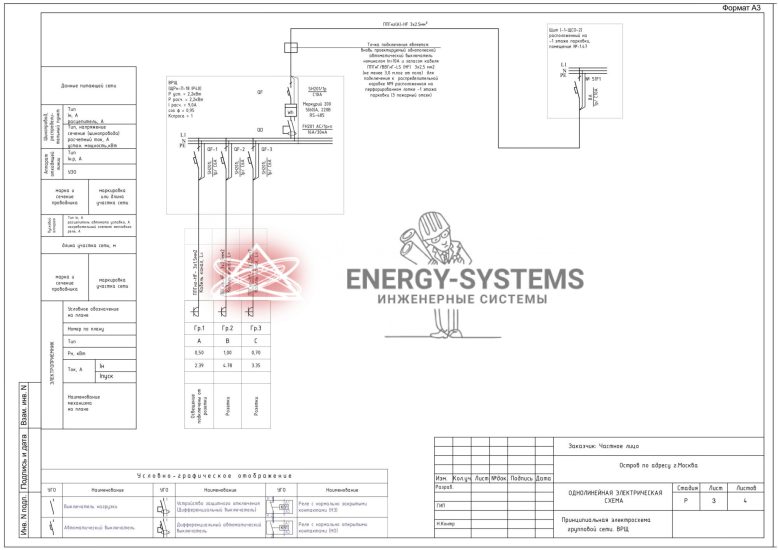

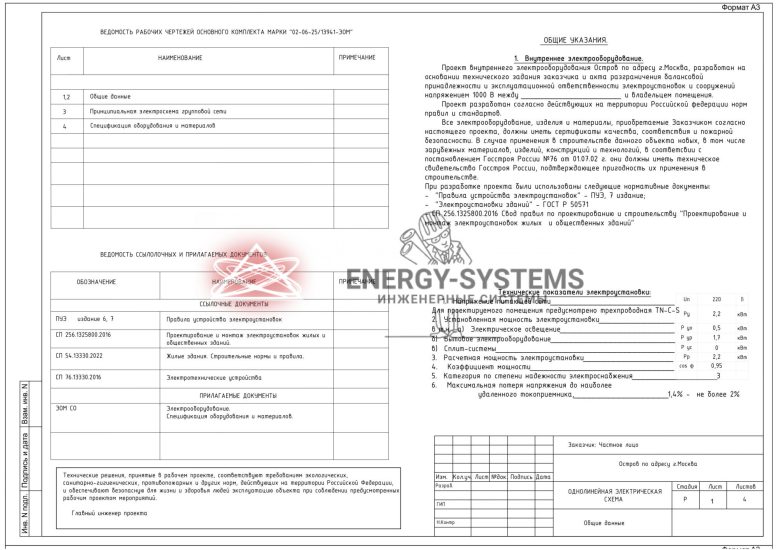

Это пример проекта, который мы можем выложить на сайте, он дает понимание о том, как будет выглядеть готовый проект. Варианты это просто варианты проекта с разными планировками, а шоркод это уже то что нужно вставить после описания и там будет вставлен пример проекта.
Нормативно-правовая база: на что опираются наши инженеры
Проектирование электроснабжения — это область, строго регламентируемая государственными стандартами и правилами. Наши инженеры в "Энерджи Системс" работают исключительно в рамках действующего законодательства, что гарантирует соответствие всех разработанных нами проектов самым высоким требованиям безопасности и надежности. Вот основные нормативные документы, которыми мы руководствуемся:
- Правила устройства электроустановок (ПУЭ). Это основной документ, устанавливающий требования к устройству, монтажу и эксплуатации электроустановок. ПУЭ содержит детализированные нормы по выбору кабелей, защитных аппаратов, систем заземления, молниезащиты и многого другого. Например, глава 7.1 "Электроустановки жилых и общественных зданий" содержит специфические требования к торговым объектам.
- Своды правил (СП).
- СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа". Этот документ конкретизирует и дополняет требования ПУЭ, предоставляя более современные подходы к проектированию электроустановок.
- СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий". Хотя частично заменен СП 256, многие его положения остаются актуальными и используются в практике проектирования.
- СП 52.13330.2016 "Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95*". Определяет требования к освещению, что напрямую влияет на расчеты и выбор электрооборудования для осветительных групп.
- ГОСТы (Государственные стандарты).
- ГОСТ Р 50571 (серия стандартов "Электроустановки низковольтные"). Это серия стандартов, гармонизированных с международными нормами МЭК, которые охватывают широкий спектр требований к электроустановкам, включая защиту от поражения электрическим током, защиту от перегрузки и короткого замыкания.
- ГОСТ 2.702-2011 "Единая система конструкторской документации. Правила выполнения электрических схем". Определяет стандарты графического оформления электрических схем, что обеспечивает их однозначное понимание любым специалистом.
- Федеральный закон № 123-ФЗ от 22.07.2008 "Технический регламент о требованиях пожарной безопасности". Устанавливает общие требования пожарной безопасности, в том числе к электроустановкам, что является критически важным при проектировании.
- Постановления Правительства РФ. Например, Постановление Правительства РФ от 21.01.2004 № 24 "Об утверждении стандартов раскрытия информации субъектами оптового и розничных рынков электрической энергии" и другие, регулирующие отношения в сфере электроснабжения и учета энергии.
Строгое соблюдение этих документов позволяет нам создавать проекты, которые не только функциональны и эффективны, но и абсолютно безопасны, а также без проблем проходят все проверки контролирующих органов.
Типичные ошибки при создании однолинейных схем и их последствия
К сожалению, на практике часто встречаются ситуации, когда однолинейные схемы разрабатываются без должного внимания к деталям или с нарушениями нормативных требований. Такие ошибки могут иметь далеко идущие и весьма неприятные последствия.
- Неправильный расчет нагрузок. Это одна из самых распространенных ошибок. Если расчетная мощность занижена, это приведет к постоянным перегрузкам сети, срабатываниям автоматических выключателей, перегреву кабелей и, как следствие, к их преждевременному износу, авариям и пожарам. Если завышена — к неоправданным затратам на более дорогое оборудование и кабели.
- Неверный выбор сечений кабелей или аппаратов защиты. Несоответствие сечения кабеля номинальному току защитного аппарата или предполагаемой нагрузке может привести к тому, что кабель будет перегреваться и оплавляться до того, как сработает автоматический выключатель. Это прямая угроза возгорания. И наоборот, слишком мощный автомат не защитит от перегрузки на меньших токах.
- Отсутствие или некорректная система заземления. Заземление — это краеугольный камень электробезопасности. Его отсутствие или неправильное выполнение (например, плохое сопротивление контура, обрыв проводника) делает электроустановку крайне опасной, повышая риск поражения электрическим током при неисправности оборудования.
- Игнорирование требований по пожарной безопасности. Использование негорючих кабелей там, где это необходимо, правильное деление на противопожарные отсеки, установка УЗО для защиты от утечек тока — все это критически важно. Несоблюдение этих требований может привести к катастрофическим последствиям в случае пожара.
- Отсутствие резервирования или недостаточное количество групп. В магазинах, особенно крупных, выход из строя одной линии не должен парализовать весь объект. Отсутствие резервных линий или слишком большое количество потребителей на одной группе увеличивает риски длительных простоев.
- Несоответствие схемы фактическому состоянию. Со временем в электроустановке могут происходить изменения (добавление розеток, перенос оборудования), которые не отражаются на схеме. Это делает схему бесполезной и даже опасной, так как в случае аварии электрики будут ориентироваться на неверные данные.
Последствия таких ошибок могут быть крайне серьезными: от финансовых потерь из-за штрафов и простоев до угрозы жизни и здоровью людей, а также полного уничтожения имущества в результате пожара.
Преимущества профессионального проектирования от "Энерджи Системс"
В "Энерджи Системс" мы понимаем, что однолинейная схема — это не просто документ, а гарантия бесперебойной работы вашего бизнеса и безопасности ваших сотрудников и клиентов. Обращаясь к нам, вы получаете не только схему, но и уверенность в каждом аспекте вашей электрической системы.
- Полное соответствие нормам. Наши инженеры обладают глубокими знаниями актуальной нормативной базы (ПУЭ, СП, ГОСТы, Постановления Правительства РФ) и постоянно повышают свою квалификацию. Это гарантирует, что ваш проект будет выполнен в строгом соответствии со всеми требованиями, что избавит вас от проблем с контролирующими органами.
- Оптимизация затрат. Мы не просто делаем расчеты, а ищем оптимальные решения. Это позволяет подобрать оборудование, которое будет не только надежным и безопасным, но и экономически выгодным, без излишних переплат за ненужные мощности или функции.
- Безопасность и надежность. Мы уделяем первостепенное внимание вопросам безопасности. Правильный выбор защитных аппаратов, точный расчет сечений кабелей, продуманная система заземления — все это обеспечивает максимальную защиту от аварий, возгораний и поражения электрическим током.
- Эффективность и долговечность. Профессионально разработанная схема учитывает все нюансы эксплуатации, что обеспечивает стабильную работу электрооборудования, минимизирует потери энергии и продлевает срок службы всей электроустановки.
- Экспертная поддержка и сопровождение. Мы не просто выдаем проект, но и готовы предоставить консультации на всех этапах его реализации, а также при необходимости помочь в согласовании с энергоснабжающими организациями.
- Индивидуальный подход. Мы понимаем, что каждый магазин уникален. Поэтому мы тщательно анализируем все исходные данные и разрабатываем решение, идеально подходящее именно для вашего объекта, учитывая его специфику и ваши бизнес-цели.
Доверьте проектирование электроснабжения вашего магазина профессионалам "Энерджи Системс", и ваш бизнес получит надежный фундамент для стабильного развития.
Стоимость услуг по разработке однолинейной схемы электроснабжения магазина
Мы верим в прозрачность и удобство для наших клиентов. Понимание стоимости услуг — это важный шаг при планировании любого проекта. Ниже представлен наш онлайн-калькулятор, который позволит вам быстро оценить ориентировочную стоимость разработки однолинейной схемы электроснабжения для вашего магазина, исходя из выбранных параметров. Просто выберите необходимые категории и получите предварительный расчет.
Онлайн расчет стоимости проектирования
Заключение
Однолинейная схема электроснабжения магазина — это не просто набор линий и символов на бумаге, а жизненно важный документ, который обеспечивает безопасность, эффективность и соответствие всем нормативным требованиям. Это инвестиция в долгосрочную стабильность вашего бизнеса, минимизацию рисков и защиту от непредвиденных ситуаций.
Не стоит экономить на профессиональном проектировании, ведь последствия ошибок могут быть значительно дороже. Обратившись в компанию "Энерджи Системс", вы получите не только грамотно разработанную и соответствующую всем стандартам схему, но и надежного партнера, который поможет вам создать безопасную и эффективную электрическую инфраструктуру для вашего магазина. Мы готовы ответить на все ваши вопросы и предложить оптимальное решение, исходя из специфики вашего объекта и ваших индивидуальных потребностей.
