В мире, где каждая киловатт-час имеет значение, точный и надежный учет электроэнергии становится не просто требованием, а краеугольным камнем стабильности и справедливости в энергопотреблении. Центральное место в этом процессе занимает счетчик электроэнергии, а его корректное подключение и функционирование невозможно без грамотно разработанной однолинейной схемы. Это не просто чертеж, это паспорт вашей электроустановки, детализированная карта, которая позволяет понять, как электричество поступает к потребителю, как оно учитывается, и какие защитные механизмы стоят на страже безопасности.
Для профессионалов в области электроэнергетики, инженеров, проектировщиков и монтажников, однолинейная схема — это азбука, на которой строится вся работа. Для обычного потребителя это гарантия прозрачности и понимания своего энергопотребления. В этой статье мы глубоко погрузимся в мир однолинейных схем узлов учета электроэнергии, рассмотрим их ключевые элементы, нормативные требования и практическое значение, а также покажем, почему профессиональный подход к их разработке является залогом успешной и безопасной эксплуатации.
Основы однолинейной схемы: Зачем она нужна?
Однолинейная схема представляет собой упрощенное графическое изображение электрической сети или ее части, где все проводники одной фазы или полюса, а также нейтральный проводник, изображаются одной линией. Это значительно упрощает восприятие сложных систем, позволяя сосредоточиться на функциональных связях и основных элементах. В контексте узлов учета электроэнергии, такая схема становится особенно важной, так как она наглядно демонстрирует:
- Последовательность подключения всех аппаратов от точки присоединения к энергосистеме до конечных потребителей.
- Типы и номиналы защитных и коммутационных устройств (автоматических выключателей, УЗО, рубильников).
- Тип и параметры самого счетчика электроэнергии (однофазный, трехфазный, прямого включения, трансформаторного включения, класс точности).
- Маркировку и сечение кабелей и проводов.
- Схемы заземления и уравнивания потенциалов.
Без такой схемы невозможно получить разрешение на подключение электроустановки, пройти проверку надзорных органов или выполнить квалифицированный ремонт. Она является основой для расчета нагрузок, выбора оборудования и обеспечения электробезопасности.
Ключевая роль счетчиков электроэнергии в современных энергосистемах
Счетчик электроэнергии — это не просто прибор для подсчета потребленных киловатт-часов. Это центральный элемент системы коммерческого учета, который обеспечивает справедливость расчетов между поставщиком и потребителем. Современные счетчики обладают широким функционалом, включая многотарифный учет, возможность дистанционного сбора данных и интеграцию в автоматизированные системы коммерческого учета электроэнергии (АСКУЭ).
Различают несколько основных типов счетчиков:
- По количеству фаз:
- Однофазные счетчики: используются преимущественно в квартирах и частных домах с однофазным вводом.
- Трехфазные счетчики: применяются в домах с трехфазным вводом, на промышленных предприятиях, в офисных и торговых центрах.
- По способу подключения:
- Счетчики прямого включения: подключаются непосредственно в цепь нагрузки, без использования измерительных трансформаторов. Применяются при относительно небольших токах (обычно до 100 А).
- Счетчики трансформаторного включения: используются с трансформаторами тока (и иногда напряжения) для учета больших токов, когда прямое подключение невозможно или нецелесообразно. Это характерно для крупных промышленных объектов и подстанций.
Правильный выбор типа счетчика и его корректное отображение на однолинейной схеме являются критически важными для обеспечения точности учета и соответствия нормативным требованиям. Ошибки на этом этапе могут привести к серьезным финансовым потерям и проблемам с энергосбытовыми организациями.
Составные части однолинейной схемы для узла учета электроэнергии
Чтобы однолинейная схема была полной и информативной, она должна включать в себя следующие обязательные элементы:
- Вводное устройство: Обычно это автоматический выключатель или рубильник, который обеспечивает отключение всей электроустановки от внешней сети. Его номинал и тип должны быть четко указаны.
- Трансформаторы тока (ТТ): Если счетчик трансформаторного включения, на схеме обязательно указываются ТТ с их коэффициентами трансформации и классом точности.
- Испытательная коробка (ИВК): Для счетчиков трансформаторного включения, предназначенная для безопасного подключения эталонного счетчика при поверке или замене без отключения нагрузки.
- Счетчик электроэнергии: Указывается его тип, класс точности, номинальное напряжение и ток. Для многотарифных счетчиков могут быть указаны дополнительные параметры.
- Аппараты защиты отходящих линий: Автоматические выключатели, устройства защитного отключения (УЗО) или дифференциальные автоматические выключатели (диффавтоматы), защищающие отдельные группы потребителей или цепи.
- Нагрузки: Обозначение групп потребителей (например, "освещение", "розетки", "бытовая техника") с указанием их расчетной мощности или тока.
- Кабельные линии: Указываются марка кабеля, его сечение и способ прокладки.
- Система заземления и уравнивания потенциалов: Отображение основной заземляющей шины (ГЗШ), проводников заземления и уравнивания потенциалов.
Каждый из этих элементов имеет свое графическое обозначение согласно ГОСТ 2.702-2011 "Единая система конструкторской документации. Правила выполнения электрических схем", что позволяет однозначно читать схему любому специалисту.
Нормативная база: Столпы проектирования и монтажа
Разработка однолинейной схемы и монтаж узла учета электроэнергии должны строго соответствовать действующим нормативным документам Российской Федерации. Эти документы обеспечивают безопасность, надежность и корректность функционирования электроустановок. Основными из них являются:
- Правила устройства электроустановок (ПУЭ): Это базовый документ, регламентирующий практически все аспекты устройства электроустановок, включая требования к учету электроэнергии.
- Своды правил (СП): Детализируют требования ПУЭ для конкретных типов объектов и систем.
- Государственные стандарты (ГОСТы): Устанавливают требования к оборудованию, материалам, обозначениям на схемах.
- Постановления Правительства Российской Федерации: Регулируют вопросы коммерческого учета электроэнергии и взаимодействия участников рынка.
Детализация требований ПУЭ к установке счетчиков
ПУЭ уделяет особое внимание правилам установки счетчиков электроэнергии. Глава 1.5 "Учет электроэнергии" содержит исчерпывающие требования, которые необходимо учитывать при проектировании и монтаже:
- Место установки: Счетчики должны устанавливаться в сухих помещениях, исключающих вибрацию, с температурой в зимнее время не ниже 0 °С. Допускается установка в неотапливаемых помещениях и вне помещений в специальных шкафах или щитках, обеспечивающих требуемый температурный режим и защиту от атмосферных осадков и механических повреждений.
- Высота установки: "Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 - 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м." (ПУЭ, п. 1.5.29). Это обеспечивает удобство обслуживания и снятия показаний.
- Защита: Счетчики должны быть защищены от механических повреждений, загрязнений и несанкционированного доступа. Для этого используются металлические шкафы или щитки с запирающимися дверцами и возможностью опломбирования.
- Схемы подключения: ПУЭ четко регламентирует схемы включения счетчиков прямого и трансформаторного включения, требуя использования испытательных коробок для трансформаторного включения (ПУЭ, п. 1.5.23).
- Класс точности: Для коммерческого учета должны применяться счетчики класса точности не ниже 2,0 для прямого включения и не ниже 1,0 для трансформаторного включения (ПУЭ, п. 1.5.17).
Несоблюдение этих требований может стать причиной отказа в допуске электроустановки в эксплуатацию и привести к штрафным санкциям со стороны надзорных органов.
Практическое применение однолинейной схемы счетчика
Однолинейная схема узла учета электроэнергии имеет огромную практическую ценность для всех участников процесса:
- Для инженеров-проектировщиков: Схема является отправной точкой для всех расчетов (токов короткого замыкания, потерь напряжения), выбора оборудования, составления спецификаций и смет. Она позволяет оптимизировать систему и обеспечить ее соответствие нормам.
- Для монтажников: Это четкое, наглядное руководство к действию. Схема исключает ошибки при подключении, позволяет быстро идентифицировать каждый элемент и проконтролировать правильность монтажа.
- Для эксплуатирующих организаций и электромонтеров: Однолинейная схема — незаменимый инструмент для диагностики неисправностей, проведения планово-предупредительных работ, обслуживания и ремонта. По ней легко определить, какой автомат отвечает за ту или иную цепь, где находится счетчик и как он подключен.
- Для потребителей электроэнергии: Схема позволяет лучше понять свою домашнюю или производственную электросеть, где расположены основные защитные аппараты, как происходит учет. Это дает уверенность в прозрачности расчетов с энергосбытом и понимание основ безопасности.

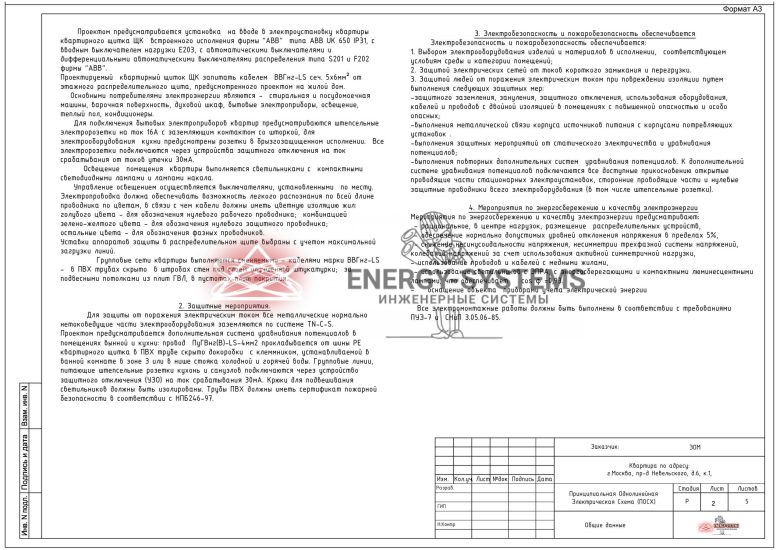

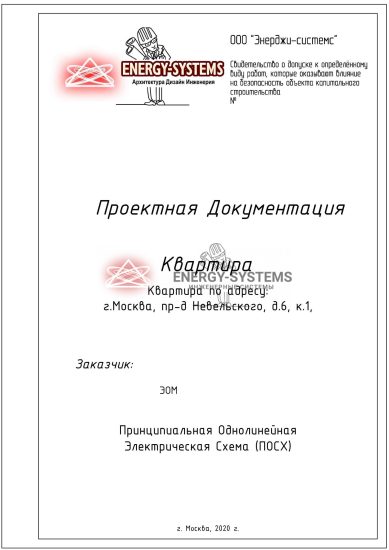

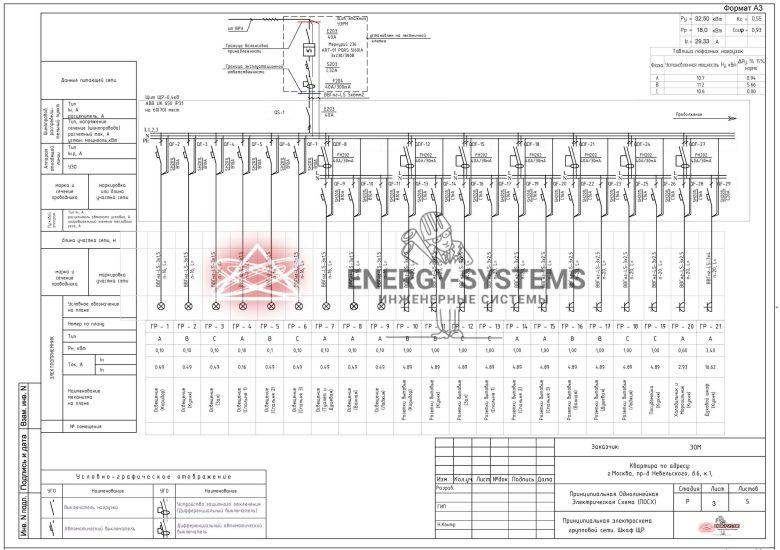

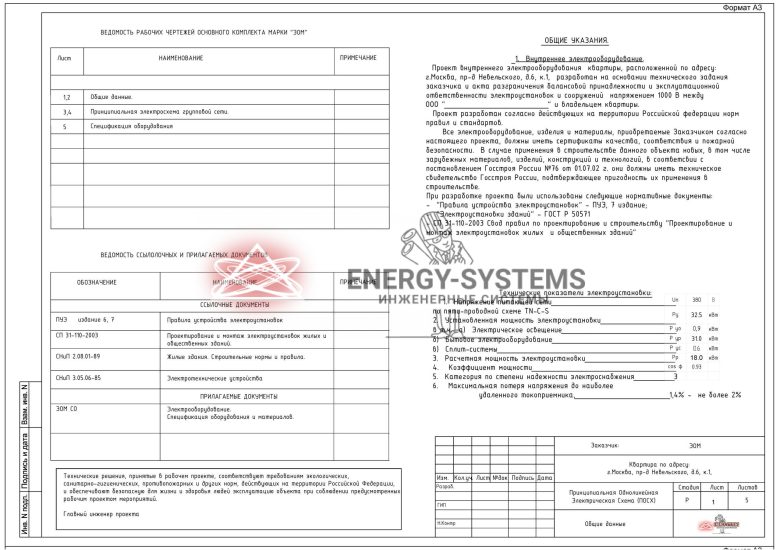

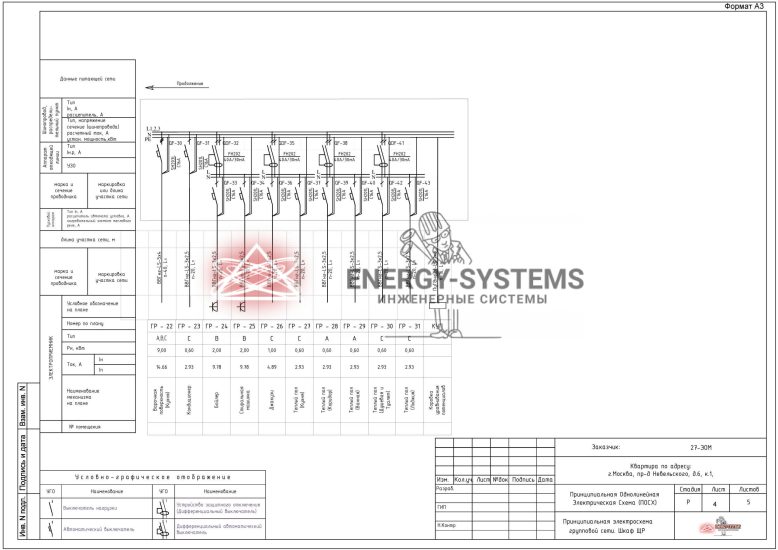

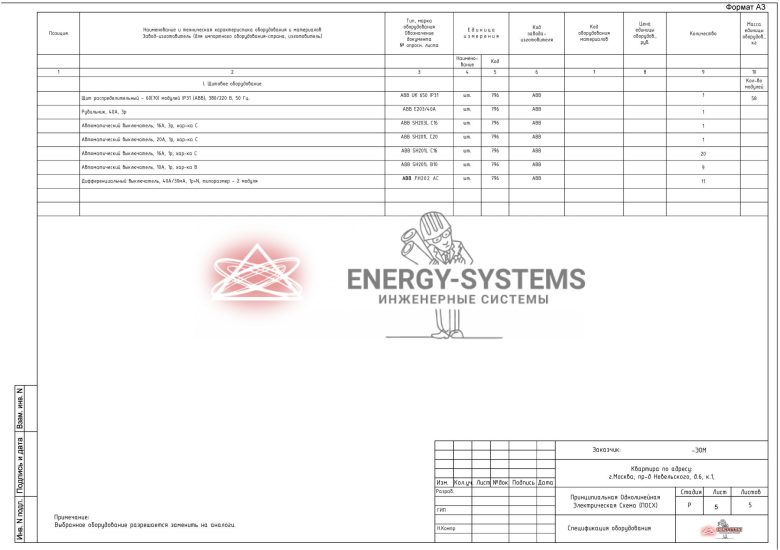

Пример проекта, который мы можем выложить на сайте, дающий понимание о том, как будет выглядеть готовый проект. Вот один из вариантов проекта с различными планировками:
Особенности проектирования для различных объектов
Хотя базовые принципы построения однолинейных схем универсальны, существуют нюансы, зависящие от типа объекта и его масштаба:
- Квартира или частный дом: Как правило, используются однофазные или трехфазные счетчики прямого включения. Схема будет относительно простой, включающей вводной автомат, счетчик и несколько групп автоматов для розеток, освещения, отопления и других бытовых приборов. Особое внимание уделяется УЗО или диффавтоматам для повышения электробезопасности.
- Многоквартирный дом: Здесь схема усложняется. Помимо поквартирных счетчиков, предусматривается общедомовой узел учета, который располагается во вводно-распределительном устройстве (ВРУ). Схема ВРУ включает вводные автоматы, счетчик общедомовых нужд, аппараты защиты для стояков квартир, лифтов, освещения лестничных клеток и других общедомовых нагрузок.
- Промышленные объекты и крупные коммерческие здания: На таких объектах чаще всего применяются трехфазные счетчики трансформаторного включения из-за больших нагрузок. Схемы включают не только счетчики, но и измерительные трансформаторы тока и напряжения, испытательные коробки, а также могут быть интегрированы в сложные системы АСКУЭ. Здесь особенно важен точный расчет всех параметров и строжайшее соблюдение требований к классу точности измерительного оборудования.
Валерий, главный инженер компании Энерджи Системс, со стажем работы 9 лет, настоятельно рекомендует: «При проектировании однолинейных схем узлов учета электроэнергии всегда уделяйте особое внимание выбору номиналов автоматических выключателей и сечений кабелей. Они должны строго соответствовать расчетным нагрузкам и требованиям ПУЭ, Глава 3.1, а также быть согласованы с техническими условиями энергосбытовой организации. Недооценка этих параметров может привести к перегрузкам, срабатыванию защиты и даже аварийным ситуациям, а также к проблемам при сдаче объекта в эксплуатацию.»
Типичные ошибки при составлении однолинейных схем узлов учета
Даже опытные специалисты иногда допускают ошибки, которые могут иметь серьезные последствия:
- Неправильное или неполное обозначение элементов: Отсутствие номиналов автоматов, типа счетчика, класса точности трансформаторов тока делает схему бесполезной.
- Несоответствие номиналов защитных аппаратов и сечений кабелей: Это самая опасная ошибка, ведущая к перегрузкам, пожарам и выходу оборудования из строя. Автоматические выключатели должны защищать кабель от перегрузки, а не наоборот.
- Отсутствие или некорректное отображение системы заземления: Заземление — это основа электробезопасности. Его отсутствие или неправильное подключение на схеме недопустимо.
- Игнорирование требований энергосбытовых организаций: Каждая энергосбытовая компания предъявляет свои специфические требования к узлам учета, которые обязательно должны быть учтены в проекте.
- Отсутствие или неправильное подключение испытательной коробки для ТТ: Для счетчиков трансформаторного включения это критично для безопасного обслуживания и поверки.
Профессиональный подход к проектированию позволяет избежать этих ошибок, обеспечивая надежность и безопасность всей электроустановки.
Актуальные нормативно-правовые акты РФ
Ниже представлен перечень основных нормативно-правовых актов, на которые следует опираться при проектировании однолинейных схем узлов учета электроэнергии в Российской Федерации:
- Правила устройства электроустановок (ПУЭ), 7-е издание. Основной документ, устанавливающий требования к устройству электроустановок зданий и сооружений.
- СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа". Детализирует требования к электроустановкам конкретных типов зданий.
- ГОСТ Р 51778-2001 "Щитки распределительные для жилых зданий. Общие технические условия". Регламентирует требования к распределительным щиткам, в которых часто размещаются счетчики.
- ГОСТ 2.702-2011 "Единая система конструкторской документации. Правила выполнения электрических схем". Устанавливает унифицированные обозначения и правила оформления электрических схем.
- Постановление Правительства РФ от 04.05.2012 N 442 "О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии". Регулирует вопросы коммерческого учета электроэнергии, требования к приборам учета и порядок их эксплуатации.
- Федеральный закон от 23.11.2009 N 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации". Определяет общие принципы и требования к энергоэффективности и организации учета энергоресурсов.
Использование актуальной нормативной базы является обязательным условием для получения положительных заключений от надзорных органов и успешной эксплуатации электроустановки.
Мы занимаемся проектированием инженерных систем
В компании Энерджи Системс мы понимаем, насколько критично важен профессиональный подход к проектированию каждой детали электроустановки. Наша команда квалифицированных инженеров-проектировщиков обладает глубокими знаниями и многолетним опытом в разработке комплексных инженерных систем, включая системы электроснабжения, освещения, заземления и молниезащиты. Мы не просто создаем чертежи; мы разрабатываем продуманные, безопасные и эффективные решения, которые полностью соответствуют действующим нормам и стандартам Российской Федерации, а также индивидуальным потребностям наших клиентов. Обращаясь к нам, вы получаете гарантию качества, надежности и долговечности вашей электрической инфраструктуры.
Стоимость проектирования однолинейных схем и других услуг
Профессиональное проектирование – это инвестиция в безопасность, эффективность и долгосрочную бесперебойную работу вашей электроустановки. Чтобы вам было удобнее ориентироваться в стоимости наших услуг по разработке однолинейных схем, а также комплексных проектов электроснабжения и других инженерных систем, мы подготовили онлайн-калькулятор. Здесь вы можете ознакомиться с расценками, выбрать необходимые опции и получить ориентировочный расчет:
Онлайн расчет стоимости проектирования
Заключение
Однолинейная схема счетчика электроэнергии — это гораздо больше, чем просто технический документ. Это залог безопасности, эффективности и прозрачности в вопросах учета электроэнергии. Она служит надежным ориентиром для проектировщиков, монтажников и эксплуатирующего персонала, а также является основой для легального и корректного взаимодействия с энергосбытовыми организациями.
Внимательное отношение к каждому элементу схемы, строгое соблюдение нормативных требований и применение профессиональных знаний позволяют создать электроустановку, которая будет служить долго, надежно и безопасно. Инвестиции в качественное проектирование — это инвестиции в ваше спокойствие и уверенность в завтрашнем дне вашей энергосистемы. Не экономьте на безопасности и профессионализме, доверяйте проектирование узлов учета только опытным специалистам.
