Однолинейная схема цеха: Фундамент безопасности, эффективности и надежности электроснабжения

В современном промышленном производстве, где каждый компонент электрической системы играет критическую роль в обеспечении непрерывности технологических процессов и безопасности персонала, однолинейная схема цеха является не просто техническим документом, а краеугольным камнем всей электротехнической инфраструктуры. Это графическое представление, отражающее всю систему электроснабжения объекта от точки ввода до конечных потребителей, но в упрощенном виде, где все многофазные цепи отображаются одной линией.

Для производственного цеха, насыщенного разнообразным оборудованием – от мощных станков до систем освещения и вентиляции – такая схема становится незаменимым инструментом для проектирования, монтажа, эксплуатации, обслуживания и модернизации. Она позволяет быстро ориентироваться в сложной сети электрических соединений, понимать логику работы защитных и коммутационных аппаратов, а также оперативно локализовывать неисправности.

Что представляет собой однолинейная схема и её ключевая роль в цехе

Однолинейная схема, или как её ещё называют, принципиальная однолинейная схема, это упрощенное изображение электрической сети, где элементы, относящиеся к одной фазе или нескольким фазам одной цепи, представляются одной линией. Этот подход значительно упрощает восприятие сложной системы, не теряя при этом критически важной информации о составе и взаимодействии её компонентов.

Для цеха, где электроустановки могут быть весьма обширными и разнообразными, однолинейная схема выполняет несколько жизненно важных функций:

• Проектирование и планирование: Позволяет инженерам-проектировщикам визуализировать будущую систему, оптимизировать размещение оборудования и распределение нагрузок ещё на стадии разработки.
• Безопасность эксплуатации: Обеспечивает понимание принципов работы защитных устройств, мест установки коммутационной аппаратуры, что критически важно для безопасного выполнения работ по обслуживанию и ремонту.
• Оперативное управление: Даёт возможность операторам быстро оценивать состояние электросети, выявлять участки с повышенной нагрузкой или потенциальными сбоями.
• Техническое обслуживание и ремонт: Упрощает поиск и устранение неисправностей, сокращая время простоя оборудования и минимизируя финансовые потери.
• Модернизация и расширение: Служит основой для планирования любых изменений в электроустановке, позволяя легко интегрировать новое оборудование или перераспределять существующие нагрузки.
• Соответствие нормативным требованиям: Является обязательным документом, наличие которого регламентируется государственными стандартами и правилами, такими как Правила устройства электроустановок (ПУЭ) и соответствующие ГОСТы.

Качественно разработанная однолинейная схема для цеха учитывает все аспекты, начиная от мощности вводного устройства, характеристик трансформаторов, заканчивая типом и расположением конечных потребителей, а также системами защиты и автоматизации. Она включает в себя информацию о номинальных токах, сечениях кабелей, типах автоматических выключателей, УЗО, реле и других элементах, необходимых для полноценного функционирования и безопасности электроустановки.

Ключевые элементы однолинейной схемы цеха и их нормативное регулирование

Построение однолинейной схемы цеха начинается с определения точки подключения к внешней сети и далее последовательно включает в себя все звенья распределения электроэнергии до каждого потребителя. Рассмотрим основные элементы, которые обязательно должны быть отражены в схеме:

Вводное устройство и главный распределительный щит (ГРЩ)

Это начальный этап внутренней электроустановки цеха. Здесь происходит прием электроэнергии от внешней сети. Вводное устройство (ВУ) или вводно-распределительное устройство (ВРУ) обычно содержит главный выключатель, аппараты защиты от перегрузок и коротких замыканий, а также приборы учета электроэнергии. Главный распределительный щит (ГРЩ) распределяет электроэнергию по основным потребителям цеха или по нижестоящим распределительным щитам.

ПУЭ, пункт 3.1.20 гласит: "Перед вводами в здания должны устанавливаться аппараты защиты и коммутации. При наличии нескольких вводов в здание, все они должны быть выполнены таким образом, чтобы исключить возможность взаимного влияния и обеспечить селективность защиты." Это подчеркивает важность правильного выбора и расположения вводных аппаратов.

Трансформаторные подстанции (ТП)

Если цех имеет собственную трансформаторную подстанцию, она является ключевым элементом схемы, понижая напряжение с высоковольтного до рабочего (например, 0,4 кВ). На схеме должны быть указаны тип трансформатора, его мощность, а также аппараты защиты на стороне высокого и низкого напряжения.

ГОСТ 11677-85 "Трансформаторы силовые. Общие технические условия" определяет основные требования к силовым трансформаторам, а ПУЭ, глава 4.2 "Распределительные устройства и подстанции напряжением выше 1 кВ" и глава 4.3 "Электроустановки до 1 кВ" устанавливают требования к их размещению, защите и эксплуатации.

Распределительные щиты цеха (РЩ)

От ГРЩ электроэнергия поступает на различные распределительные щиты, обслуживающие отдельные участки цеха, группы станков, освещение, вентиляцию и другие системы. Каждый РЩ должен быть детально отображен на схеме с указанием вводных и отходящих автоматических выключателей, их номиналов, а также типа и сечения отходящих кабелей.

СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий" (хотя и для зданий, но принципы применимы и к производственным) и ПУЭ, глава 7.1 "Электроустановки жилых, общественных, административных и бытовых зданий" содержат общие требования к распределительным щитам, их защите и размещению, которые экстраполируются на производственные объекты с учетом специфики.

Технологическое оборудование

Каждый станок, конвейер, печь или другое производственное оборудование, потребляющее электроэнергию, должно быть отражено на схеме как конечный потребитель с указанием его мощности, типа подключения и защитных аппаратов. Это позволяет точно рассчитать нагрузки и обеспечить адекватную защиту.

ГОСТ Р 50571.5.52-2011 (МЭК 60364-5-52:2009) "Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки" регулирует вопросы выбора и монтажа электропроводок, включая те, что питают технологическое оборудование.

Системы освещения, вентиляции, кондиционирования

Эти системы также являются важными потребителями и должны быть представлены на схеме с указанием их групповых щитков, номиналов защитных аппаратов и типов нагрузок.

Заземление и молниезащита

Системы заземления и молниезащиты являются критически важными для безопасности цеха. На однолинейной схеме должны быть отражены основные контуры заземления, точки подключения к ним оборудования, а также принципиальные решения по молниезащите.

ПУЭ, глава 1.7 "Заземление и защитные меры электробезопасности" устанавливает исчерпывающие требования к системам заземления, а СО 153-34.21.122-2003 "Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций" регламентирует вопросы молниезащиты.

Измерительные приборы и учет электроэнергии

Счетчики электроэнергии, амперметры, вольтметры, трансформаторы тока и напряжения должны быть указаны на схеме в местах их установки, что позволяет контролировать потребление и параметры электросети.

Постановление Правительства РФ от 04.05.2012 № 442 "О функционировании розничных рынков электрической энергии..." регулирует вопросы коммерческого учета электроэнергии, а ГОСТ 31818.11-2012 (IEC 62052-11:2003) "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии" определяет требования к счетчикам.

Важность соответствия нормативной базе

Разработка однолинейной схемы цеха – это не творческий процесс, а строго регламентированная деятельность, требующая глубоких знаний нормативно-правовой базы. Несоблюдение стандартов может привести не только к штрафам и предписаниям от надзорных органов, но и к куда более серьезным последствиям: авариям, отказам оборудования, пожарам и, что самое страшное, травмам или гибели людей.

Согласно пункту 1.1.20 ПУЭ, "при выполнении электропроводок следует применять такие способы прокладки и такие электромонтажные изделия, которые обеспечивают надежность и долговечность электроустановки, а также удобство ее обслуживания и ремонта". Это требование напрямую связано с качеством проектирования, где однолинейная схема играет центральную роль.

В процессе проектирования необходимо учитывать следующие аспекты, основываясь на действующих нормах:

• Выбор защитных аппаратов: Номиналы автоматических выключателей и уставок релейной защиты должны быть рассчитаны таким образом, чтобы обеспечить селективность и надежное отключение поврежденных участков, не затрагивая остальные части системы. ПУЭ, глава 3.1 "Защита электрических сетей напряжением до 1 кВ" является основным документом.
• Сечение проводников: Выбор сечения кабелей и проводов должен соответствовать длительно допустимым токовым нагрузкам, учитывая условия прокладки, температуру окружающей среды и допустимые потери напряжения. ПУЭ, глава 1.3 "Выбор проводников по нагреву, экономической плотности тока и по условиям короткого замыкания" и ГОСТ Р 50571.5.52-2011 являются ключевыми здесь.
• Защита от косвенного прикосновения: Применение устройств защитного отключения (УЗО) или дифференциальных автоматических выключателей (ДАВ) является обязательным для многих типов электроустановок, особенно там, где существует повышенный риск поражения током. ПУЭ, пункт 1.7.76: "Для защиты от поражения электрическим током при косвенном прикосновении в электроустановках до 1 кВ должно быть выполнено автоматическое отключение питания."
• Компенсация реактивной мощности: Для крупных промышленных цехов, где активно используются индуктивные нагрузки, компенсация реактивной мощности помогает снизить потери в сетях и уменьшить счета за электроэнергию. ГОСТ 32144-2013 "Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения" устанавливает требования к качеству электроэнергии, включая уровень реактивной мощности.

Мы, компания Энерджи Системс, специализируемся на проектировании инженерных систем любой сложности, включая разработку подробных и соответствующих всем нормам однолинейных схем для промышленных предприятий. Наш опыт и квалификация позволяют создавать решения, которые не только функциональны и безопасны, но и оптимизированы для долгосрочной эксплуатации.

«При проектировании однолинейной схемы для цеха никогда не забывайте о перспективе. Современное производство динамично, и любая схема должна предусматривать возможность будущего расширения или модернизации без глобальной перестройки всей системы. Всегда закладывайте некоторый запас по мощности и предусматривайте резервные линии. Это сэкономит время и средства в будущем, а также обеспечит гибкость производства. Например, предусмотрите свободные места в распределительных щитах для установки дополнительных автоматических выключателей или возможность подключения нового оборудования к существующим магистралям с минимальными переделками.»
— Валерий, главный инженер компании Энерджи Системс, стаж работы 9 лет.

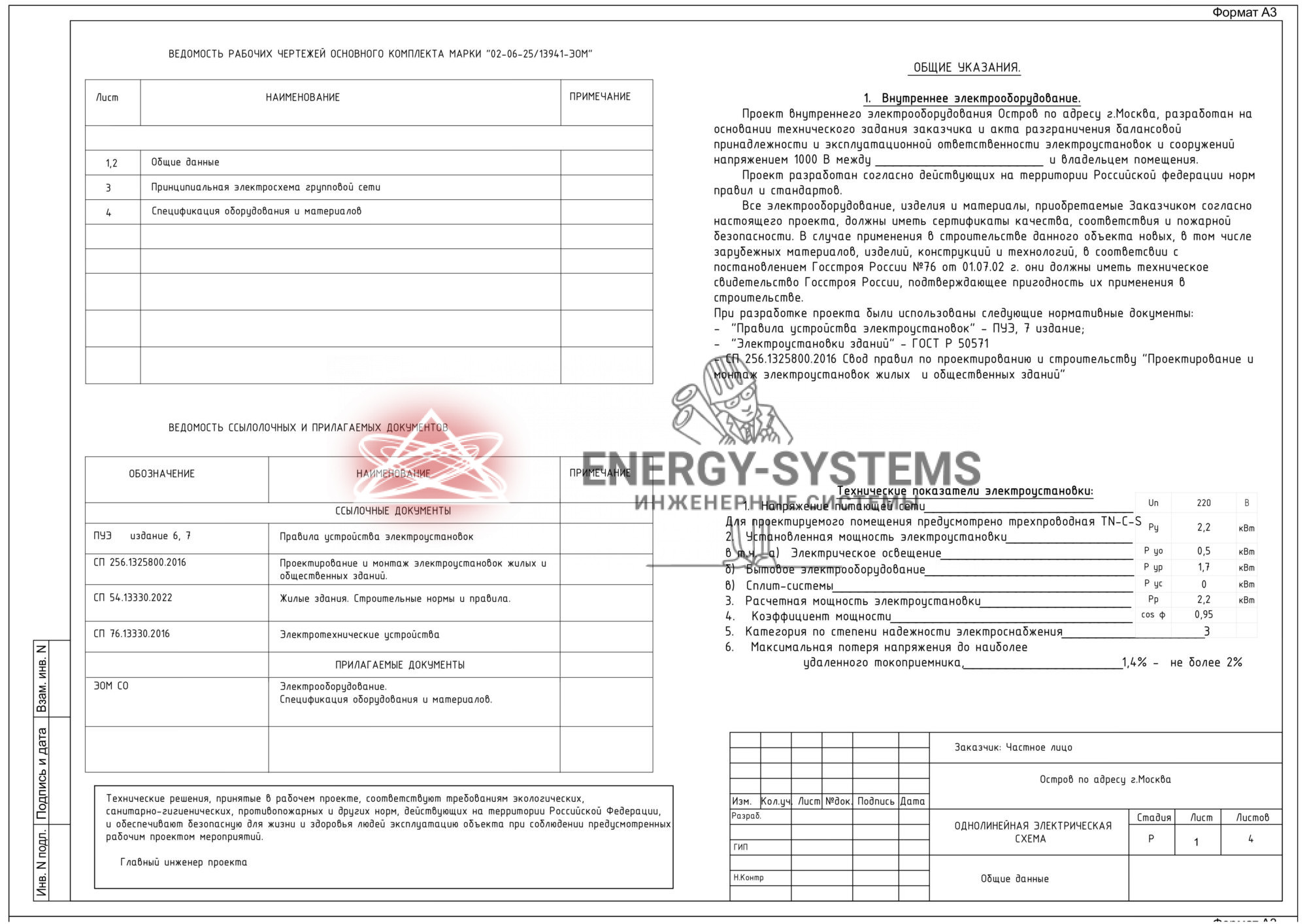

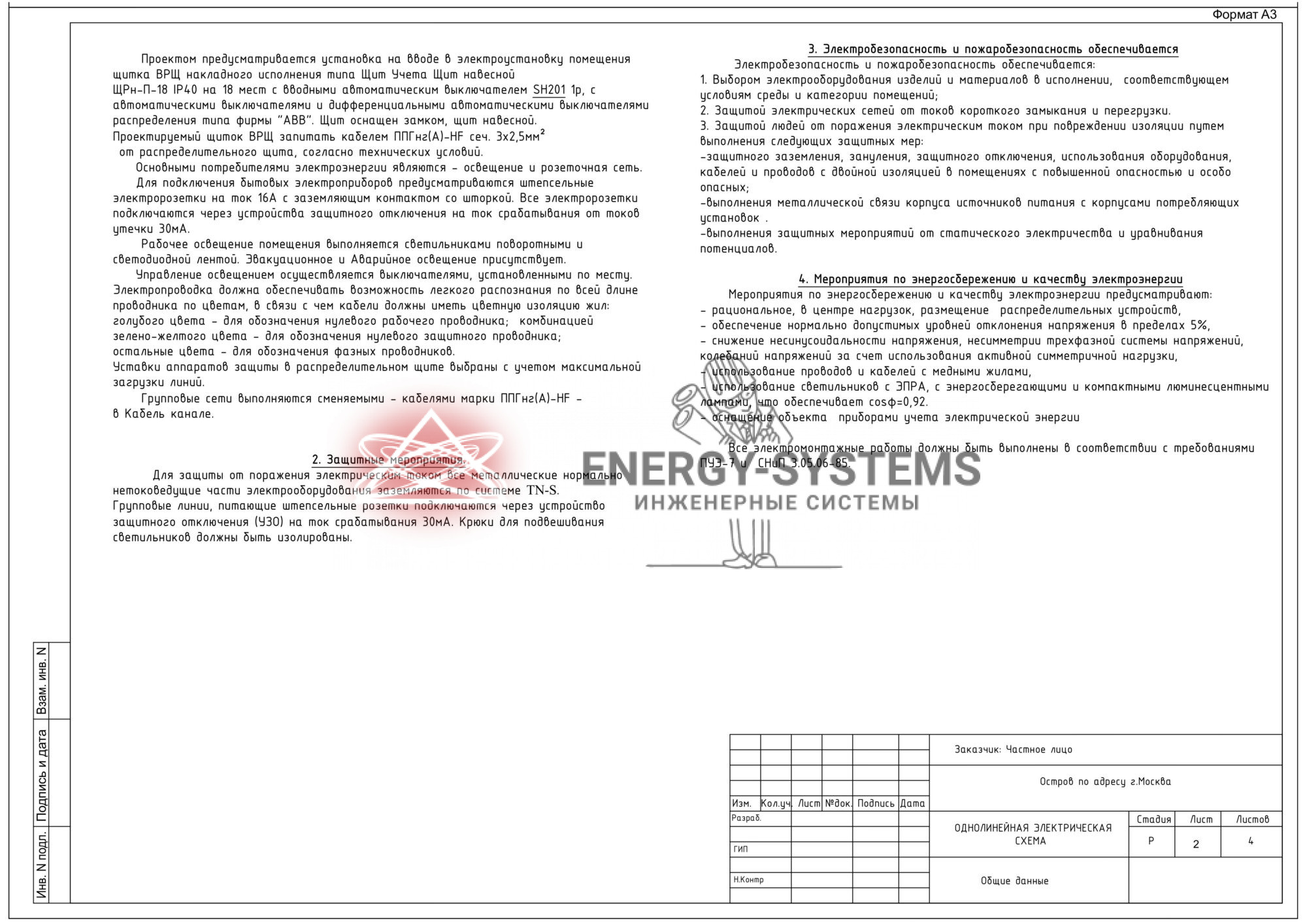

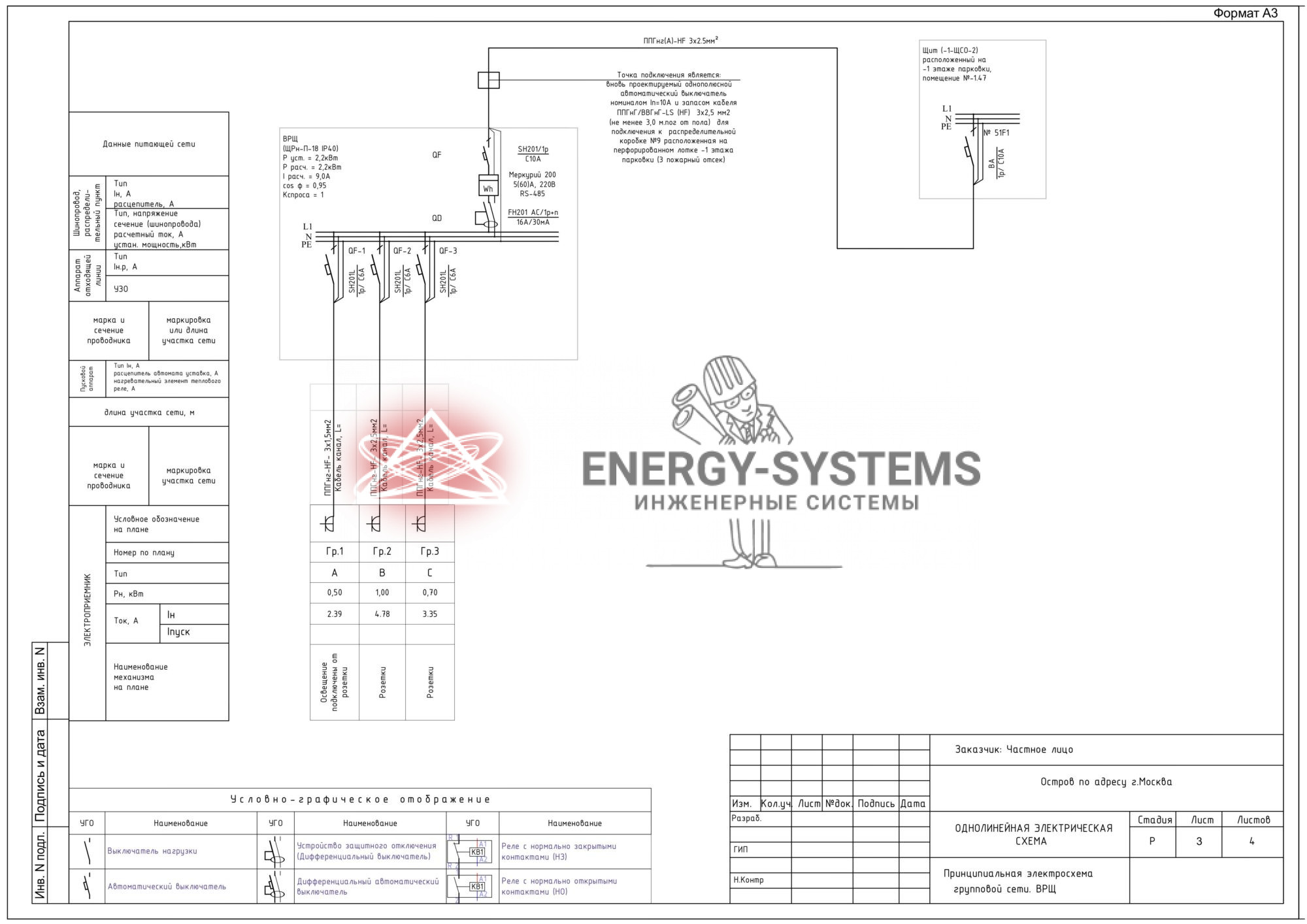

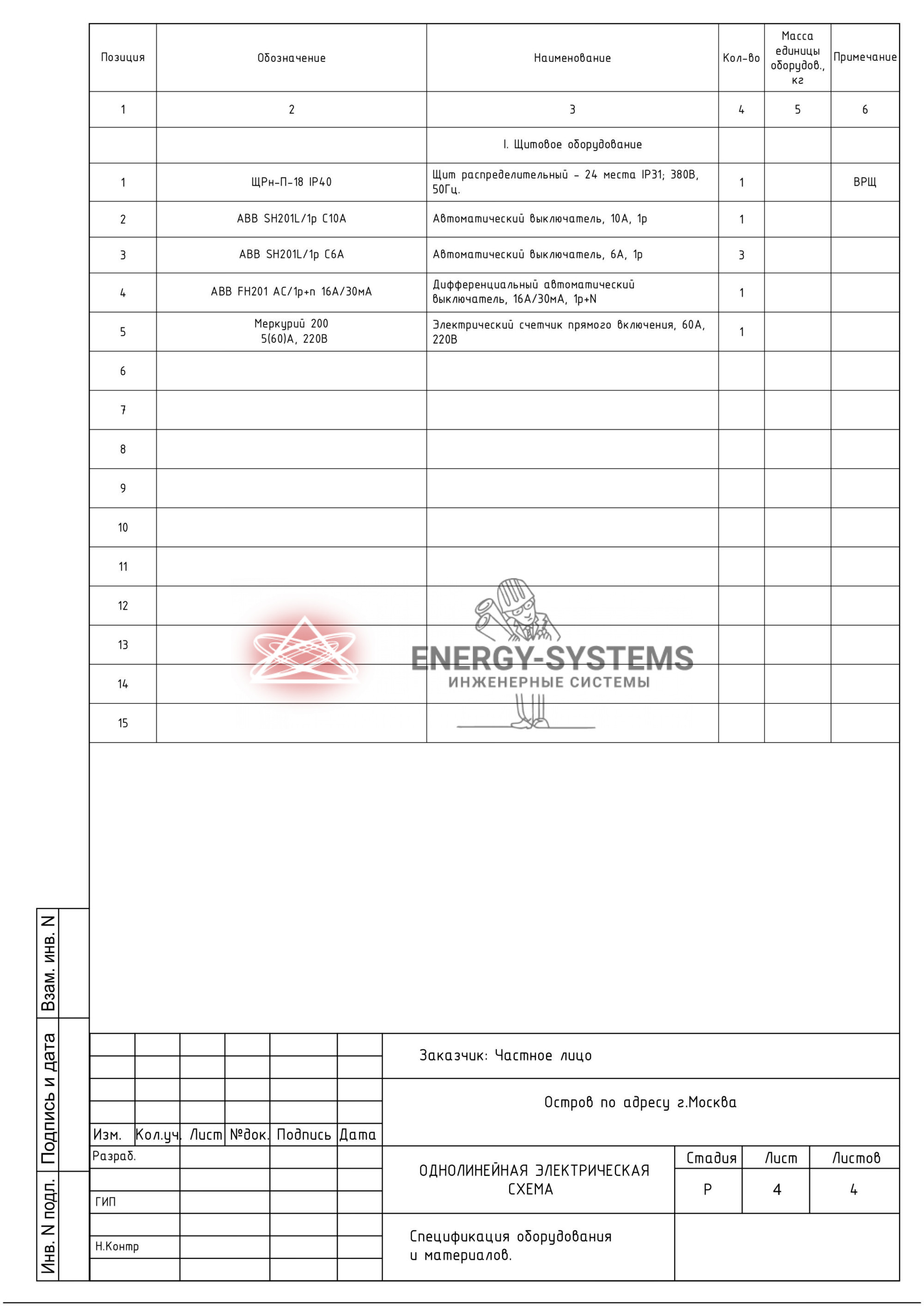

Пример проекта, который мы можем выложить на сайте, даёт понимание о том, как будет выглядеть готовый проект. Это лишь один из вариантов реализации однолинейной схемы, демонстрирующий нашу способность адаптироваться к различным планировкам и требованиям:
