Перечень документов при сдаче электромонтажных работ

230 1

Порядок выполнения электромонтажных работ

 В завершении каждого этапа электромонтажа необходимо составить перечень документов при сдаче электромонтажных работ. Организационная последовательность их проведения такова:

1. Обращение в организацию по энергоснабжению с заявлением на предоставление технических условий.
2. Составление проектной и сметной документации, основанной на полученных технических требованиях.
3. Производство работ по электромонтажу, в соответствии с данными проекта электрификации объекта.


4. После их завершения производятся физико-технические измерения зависимости тока от напряжения всех элементов линии, а также проводится комплекс мероприятий по вводу смонтированного электрооборудования в эксплуатацию;
5. Процедура приема работ по электромонтажу;
6. Проводится сдача электрического счетчика на коммерческий учет в «Энергосбыт».
 После такой организации всего процесса подключения электричества на объекте намного облегчается процедура оформления всего перечня документов при сдаче электромонтажных работ заказчику.

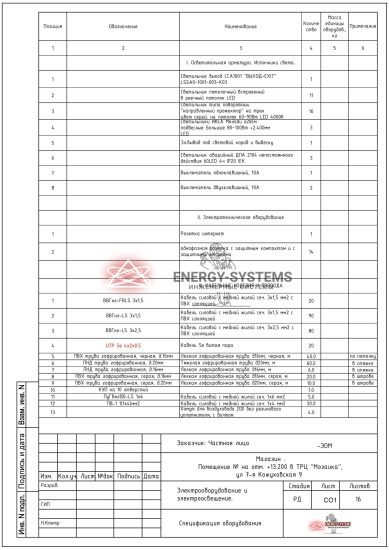

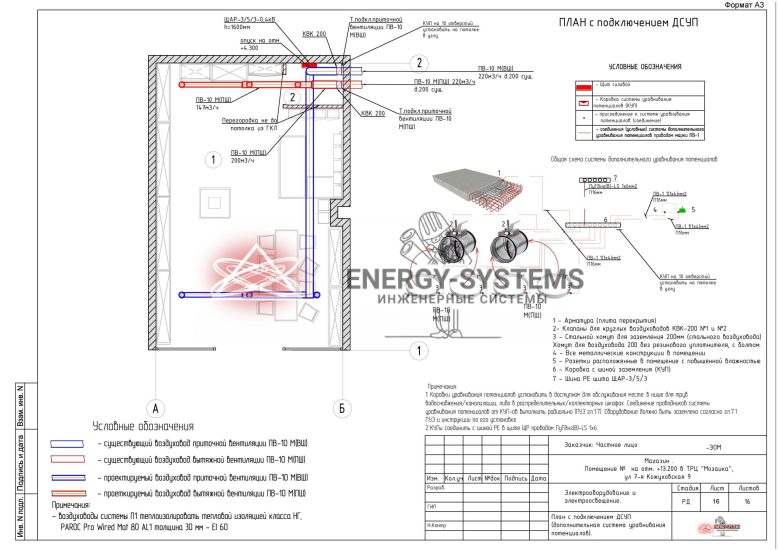

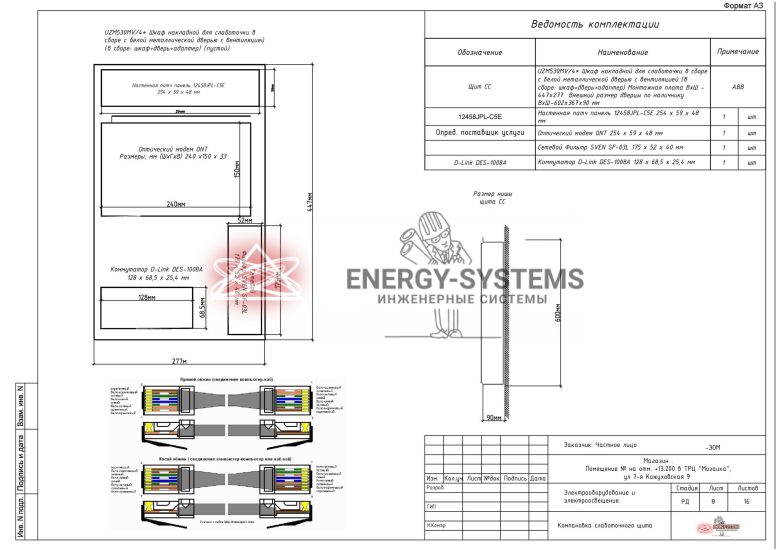

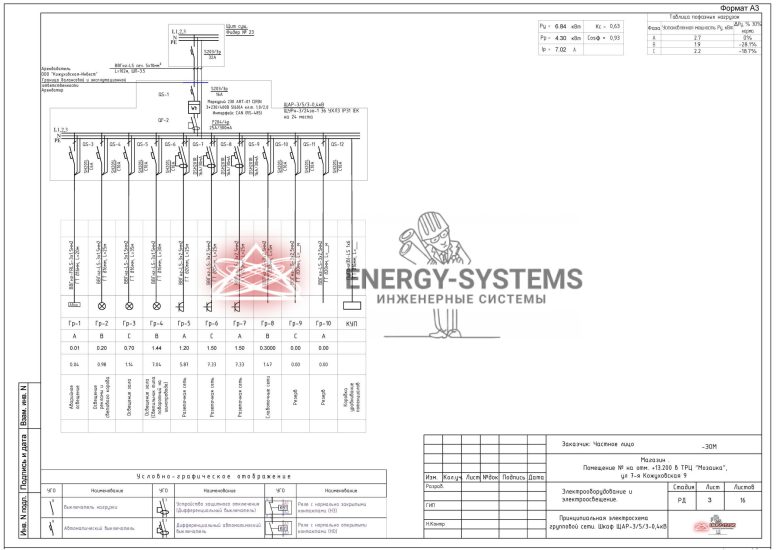

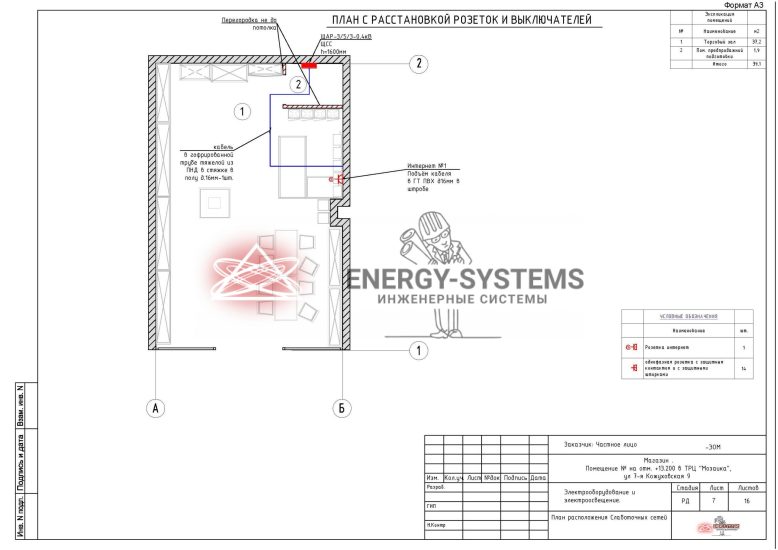

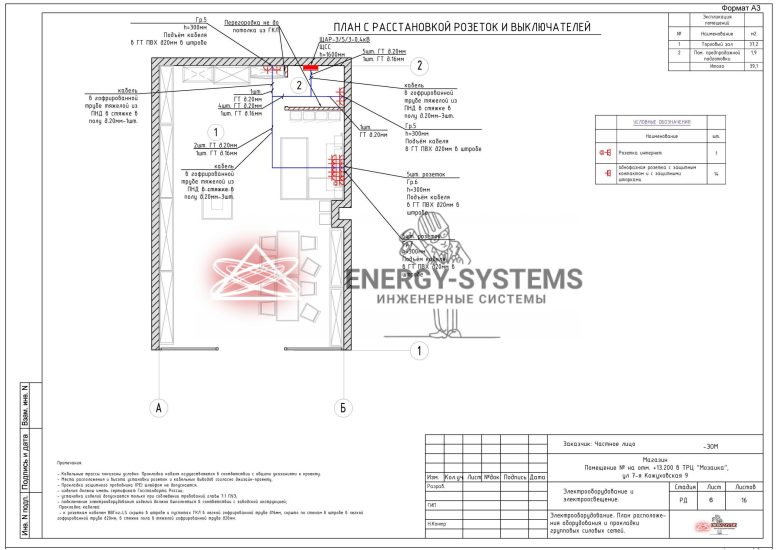

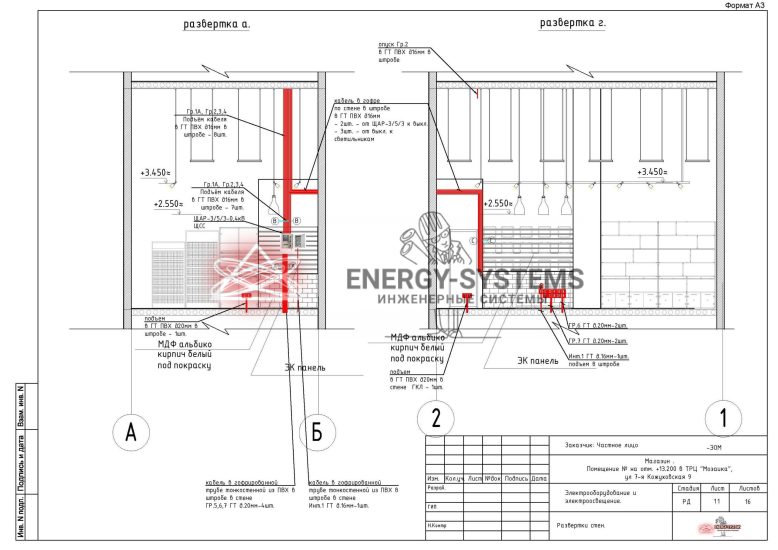

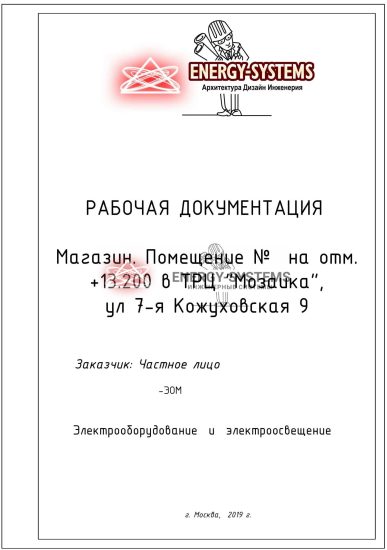

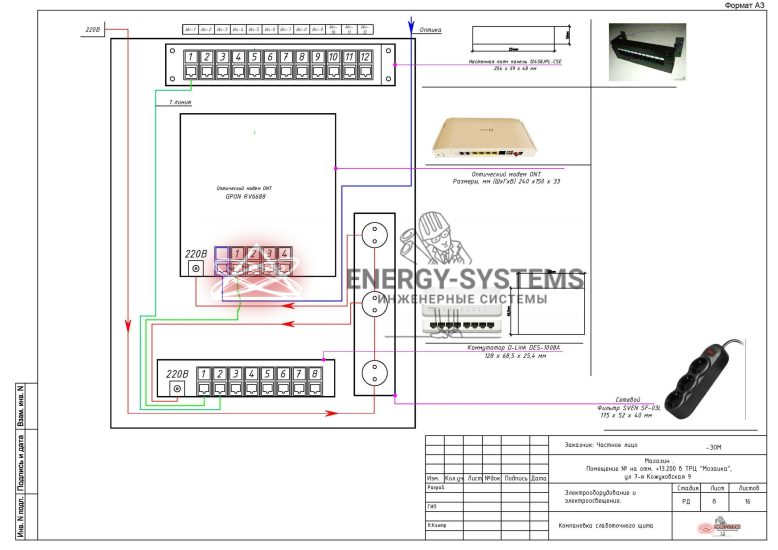

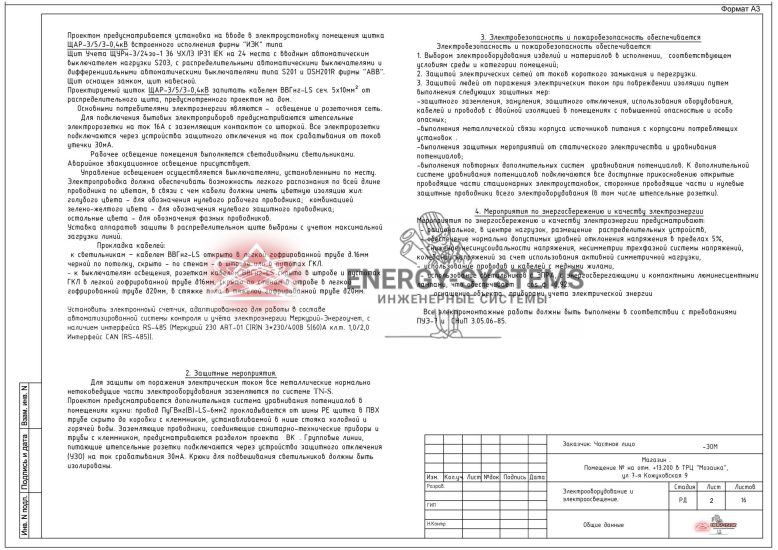

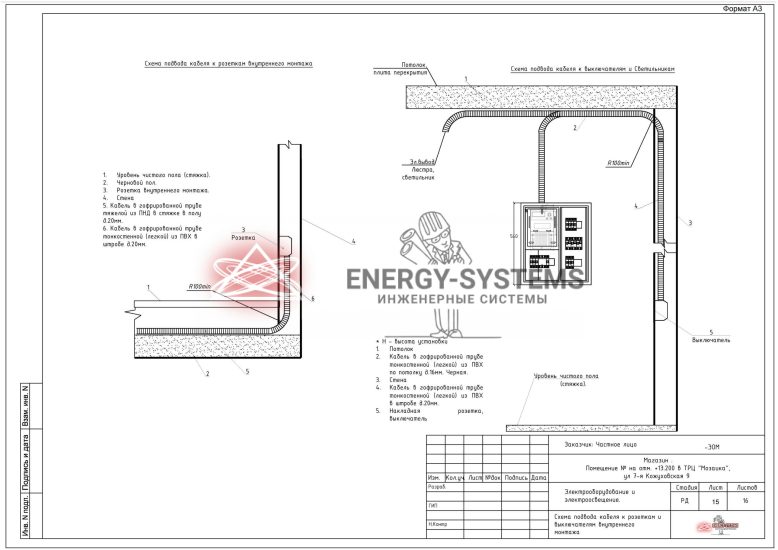

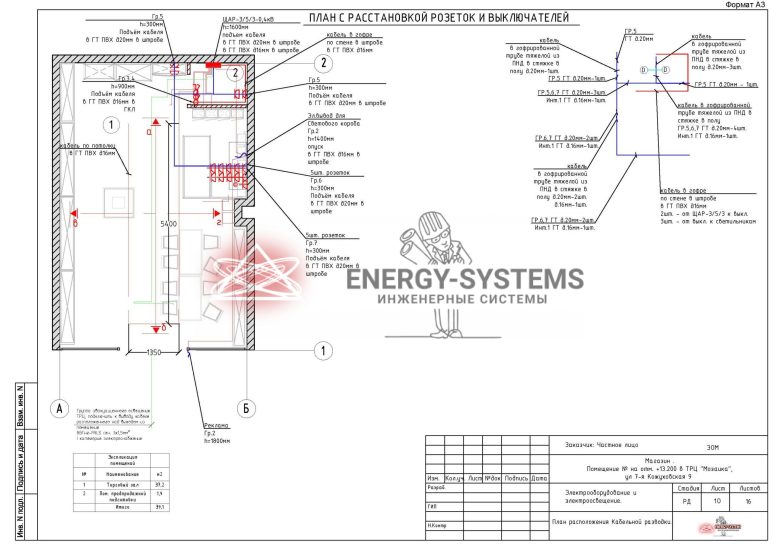

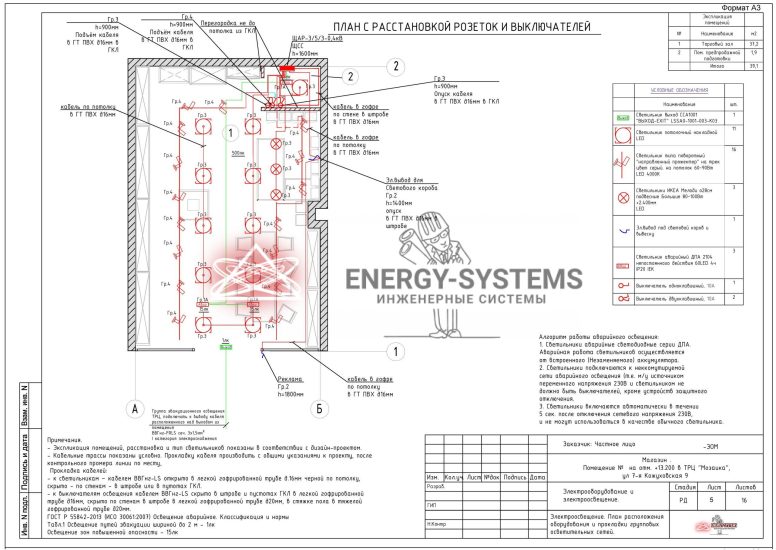

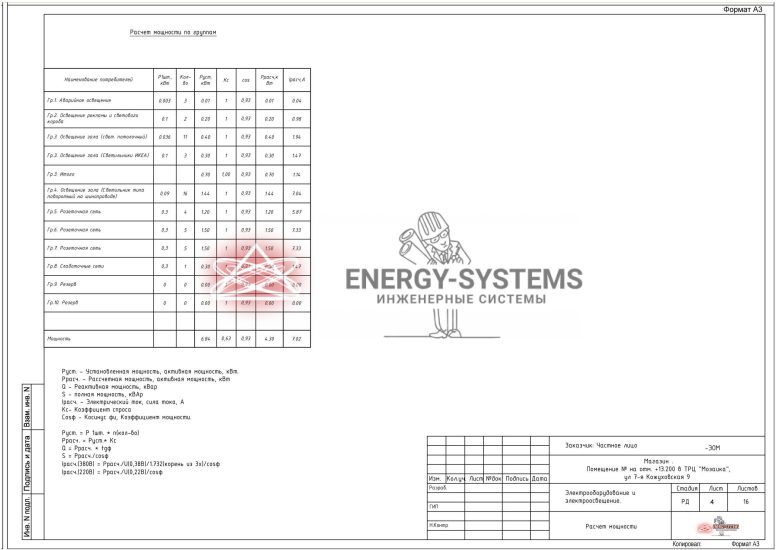

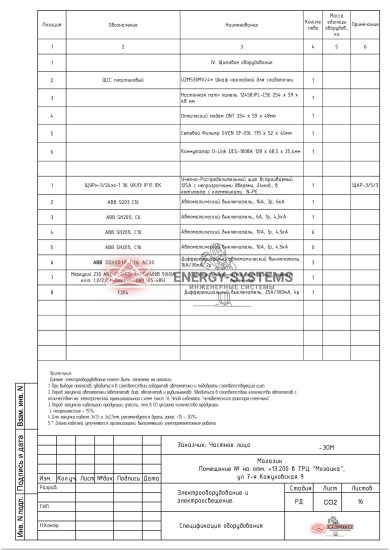

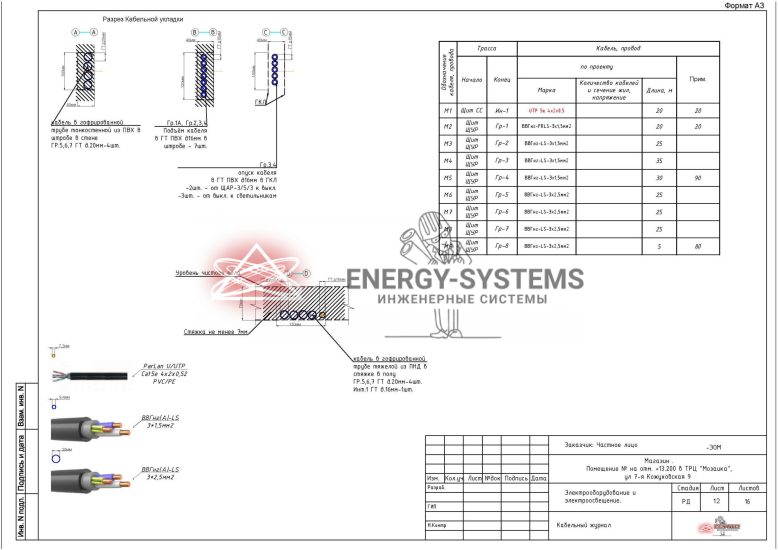

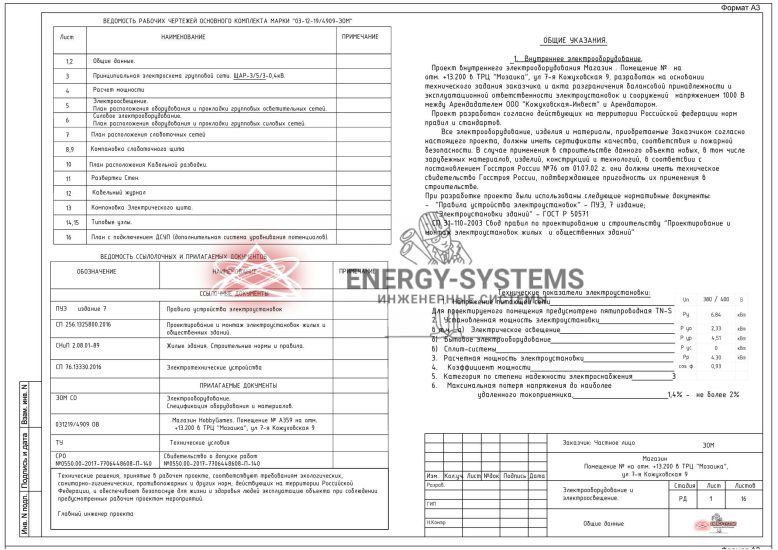

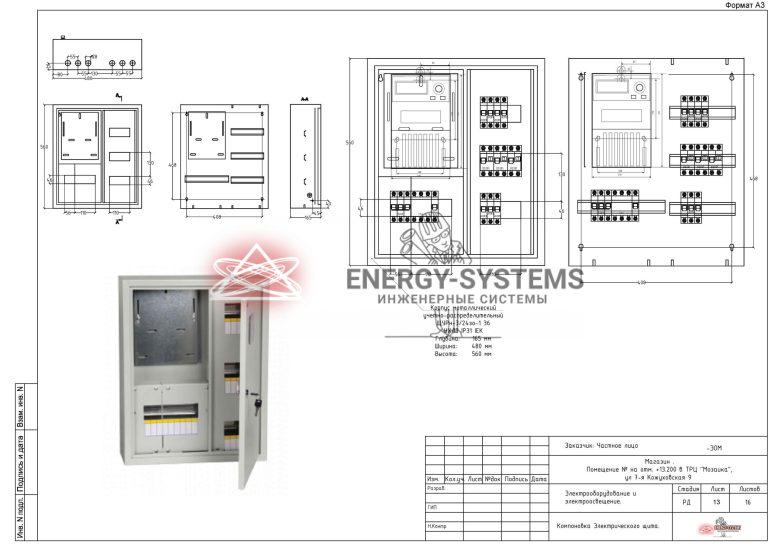

Пример проекта электроснабжения магазина

  • 00 copy
  • 01 copy
  • 02 copy
  • 03 copy
  • 04 copy
  • 05 copy
  • 06 copy
  • 07 copy
  • 08 copy





Оформление материалов приема и сдачи работ по электромонтажу
230 2

 Перечень исполнительной документации электромонтажных работ состоит из следующих распорядительных документов: журналы, акты, протоколы, ведомости и паспорта. Почти все из них составляются по унифицированным формам первичных учетных материалов, согласно ГОСТу «Делопроизводство и архивное дело».
 В первую очередь оформляется акт готовности определенного участка объекта электрификации к проведению на нем электромонтажных работ. Он составляется, согласно нормативным материалам СНиП.
 Следующий комплект документов – это журналы. Выделяют такие виды:
- журнал исполнения электромонтажных работ. Оформление – произвольное.
- кабельный журнал. Оформление – проектное. Является одним из исполнительных документов рабочего проекта;
- журнал прокладывания проводов;
- журнал установки муфт кабелей;
- журнал, содержащий список задействованных рабочих. Отражаются требования по правилам пожарной и электрической безопасности при монтаже и эксплуатации электрооборудования.

Актирование сдачи работ по электромонтажу
230 3

 Это достаточно сложная процедура всего комплекса оформления такой документации, так как имеет объемную материальную базу. Из значительного количества этих материалов выделяют основные:
1. Акты освидетельствования скрытых работ. Делятся на: акт на прокладку провода в коробе, траншее или лотке (требования к оформлению и содержанию прописаны в Руководящем документе стандартизации); акт на защитное механическое устройство (в его содержании отображаются требования СНиП); акт на монтаж заземляющего устройства (предоставляется вместе с протоколом значений его механического сопротивления).
2. Акты проверки устройств системы молниезащиты. Форма составления – произвольная, содержание отображает нормативы этого профиля.
3. Акт технической готовности работ по электромонтажу. Составляется согласно инструкции по оформлению приемной и сдаточной документации таких работ.

Дополнительные акты приема и сдачи электромонтажных работ
230 4

 К таким документам относятся следующие бумаги:
- акт о выявлении дефектов электрооборудования;
- акт сдачи оборудования, которое смонтировано для пуско-наладочных работ;
- акты комиссий по приемке оборудования после индивидуального и комплексного опробования. Составляются согласно СНиП и материалам инструкции по приемо-сдаточной документации работ по электромонтажу;
- акт рабочей комиссии о готовности предоставления итогов проведенных монтажных работ по объекту для государственной комиссии. Требования к содержанию и форме находятся в вышеприведенной инструкции;
- акт приемки электромонтажных работ, с законченными работами по электромонтажу.

Перечень протоколов и ведомостей сдачи работ по электромонтажу
230 5new

 В обязательном порядке составляются следующие организационно-распорядительные документы: протокол проверки защитных труб кабелей, особенно монтированных во взрывоопасной среде (для составлении понадобится схема электрической проводки); протокол контроля надежности изоляции проводов (понадобятся материалы по кабельным линиям); протокол фазировки (оформляется исходя из требований Ведомственных сметных норм). Последний, является частью комплекса документации технического отчета пуско-наладочных работ.
 Стоит выделить также некоторые финансовые исполнительные документы, которые оформляются при сдаче работ по электромонтажу: ведомость комплекса технических документов проведенных работ и ведомость несоответствий, данных проекта электрификации объекта с итогами проведенных работ.
 Также сдается сопроводительная документация. Ею выступают паспорта и сертификаты, которые удостоверяют качество примененных в процессе электромонтажа материалов и оборудования.
