Для чего нужно измерение заземления?

Измерение заземления фото

Как часто должно проводиться измерение заземления?

В зависимости от типа объекта для него устанавливается определенная периодичность, с которой проводятся исследования его системы заземления. Так, проект электроснабжения офиса предполагает получение данных не реже, чем один раз в год. Это также касается и всех прочих сооружений – жилых, промышленных и технологических, оборудованных электрическими установками. Измерение заземления, в ходе которого определяется показатель его сопротивления, призвано подтвердить, что система не представляет угрозы для безопасности жизнедеятельности человека, а также для целостности дорогостоящего оборудования.

Наиболее редким является проведение исследований, касающихся электростанций и распределительного оборудования на магистральных линиях – вызов электролаборатории для них осуществляется раз в 12 лет, а также при каждом капитальном ремонте или замене генерирующей техники.

Какие существуют методы измерений сопротивления заземления?

При использовании стандартных приборов снятие показателей проводится путем использования двух основных электродов. Измерение заземления предполагает установку основного (токового) на расстоянии не менее 10 метров от крайней точки системы. Еще два провода находятся в непосредственном контакте с шиной, находящейся за пределами помещения – они обеспечивают прохождение разряда. Второй же электрод (потенциальный) размещается на расстоянии не менее 10 метров от первого. Измерение сопротивлений с высокой точностью предполагает специальную подготовку земли, в месте, куда вставляются стержни – с нее снимается плодородный слой, и убираются камни.

Работы по измерению заземления фото

Традиционные методы измерения сопротивления заземления предполагают углубление электродов на 0,5 метра, что позволит установить нормальное соединение согласно существующим правилам. Далее остается только включить используемый прибор. Отсоединив его от проводов, необходимо установить переключатель в режим «Контроль 5 Ом» и вращением реохорды добиться нулевого показателя. Вновь подключив устройство, установите положение Х1 и повторите предыдущую настройку. После этого будет получен необходимый результат, который умножается на табличный коэффициент.

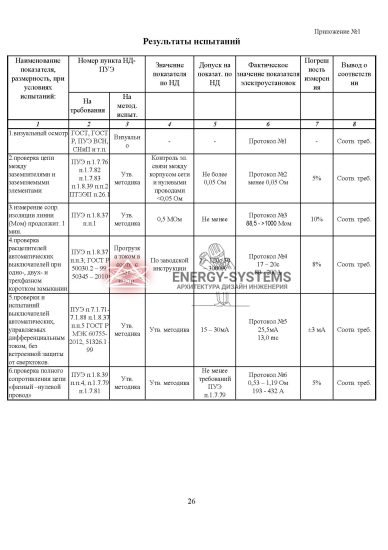

Какой показатель должен быть получен в результате измерения заземления?

Используя стандартные методы измерения сопротивления заземления, вы получите относительно невысокое значение. Его предполагается сравнивать с нормативом, который можно найти в официальных источниках, включающих ПУЭ. Для однофазного напряжения оно будет составлять 2 Ом при диапазоне 110-127В, 4 Ом при 200-230 В, и 8 Ом при 380-400 В. Если же говорить о трехфазных проводниках, то здесь подход несколько иной. Первому значению будет соответствовать напряжение 220 В, второму – 380 В, и максимальному – 660 В.

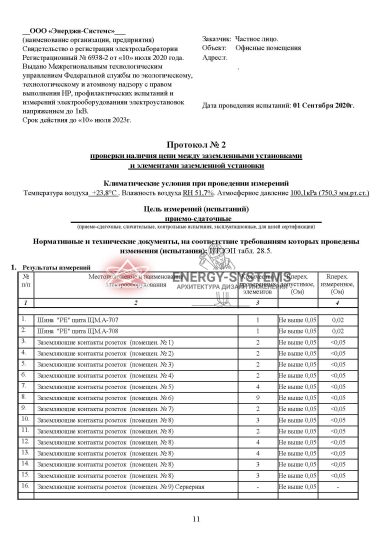

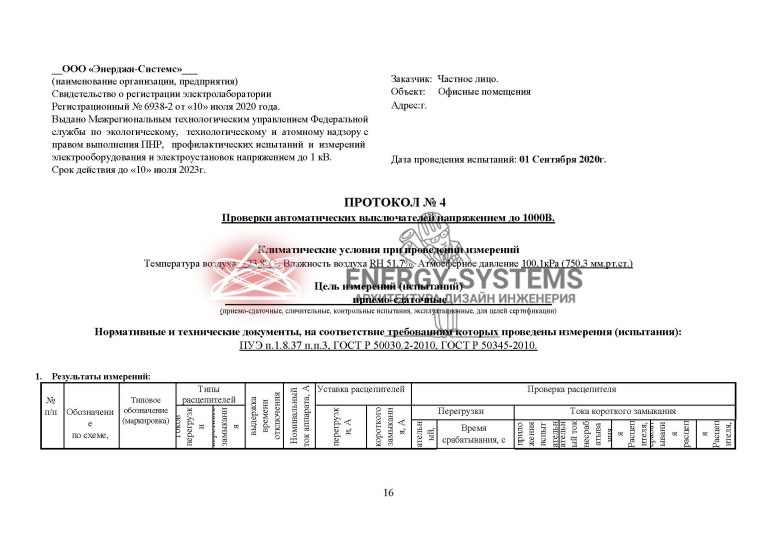

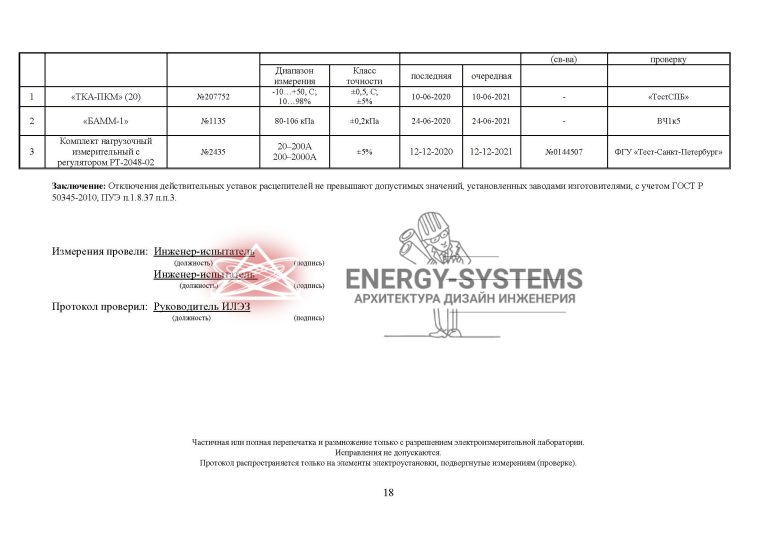

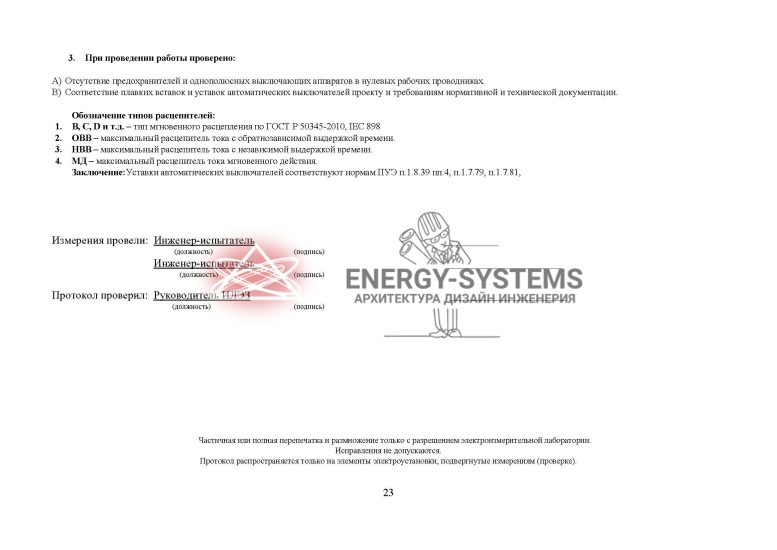

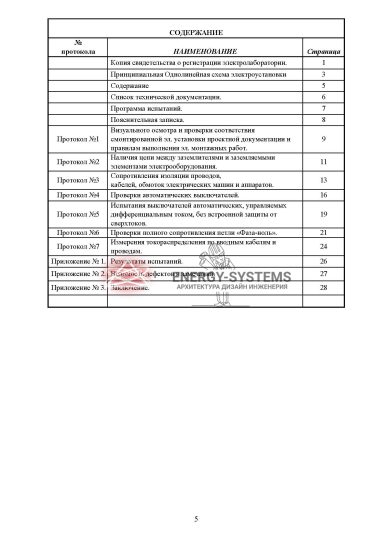

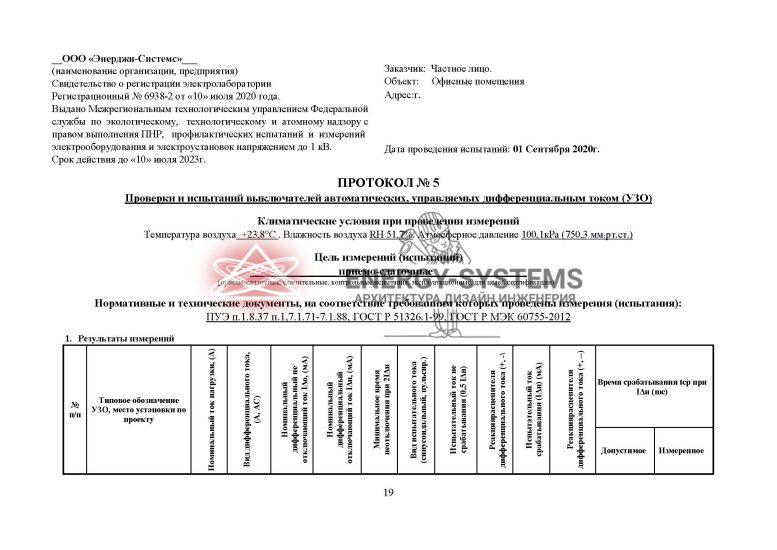

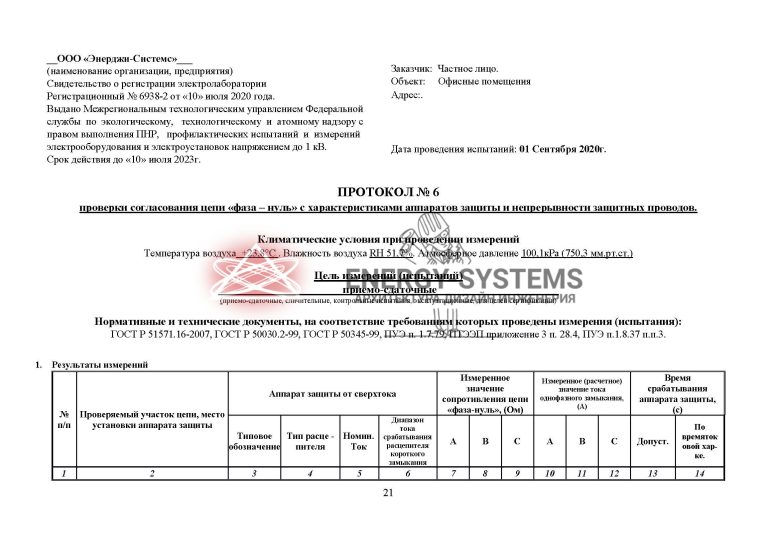

Контроль состояния  заземления фото

Если показатель существенно отклоняется в большую сторону, вам необходимо проверить целостность системы заземления. В большинстве случаев причиной этого является нарушение контакта между отдельными частями или возникновение разрыва. На практике это означает повышение вероятности поражения током человека и возникновения пожара при существенном нагреве отдельных элементов установки.

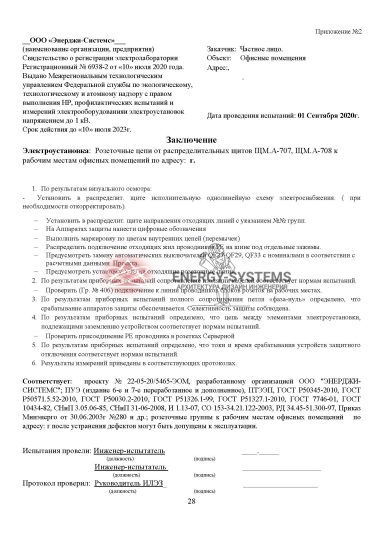

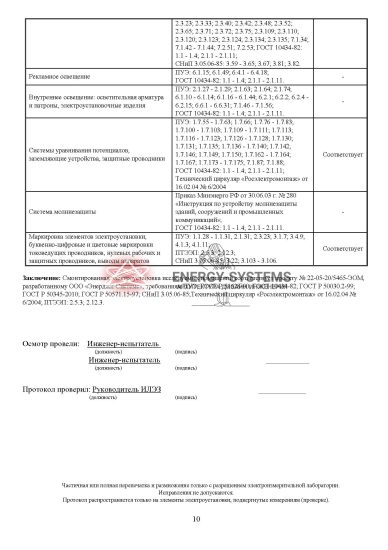

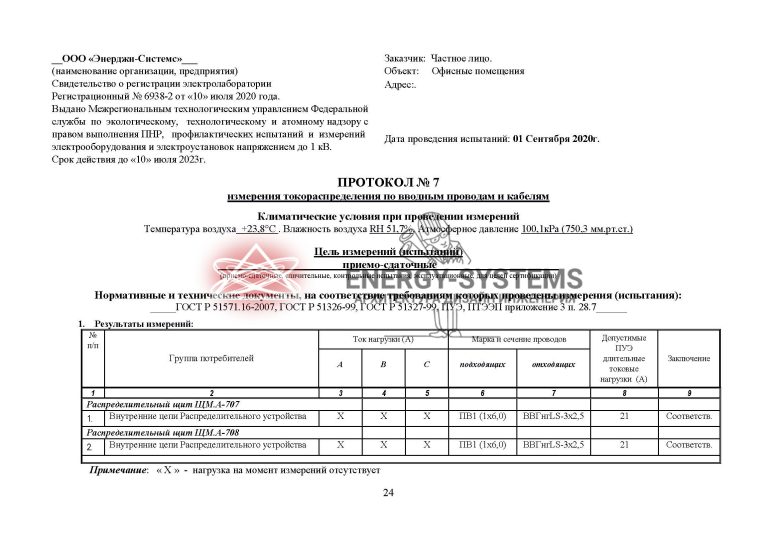

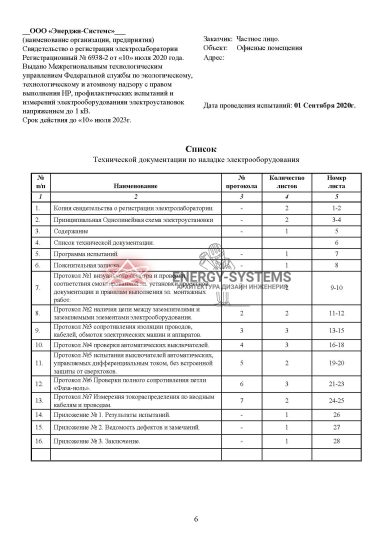

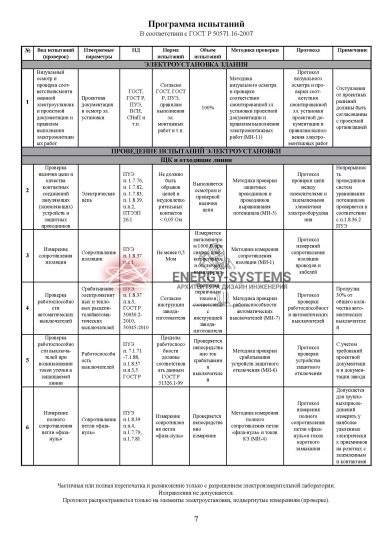

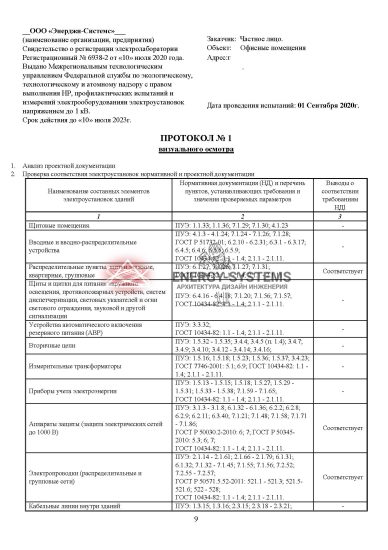

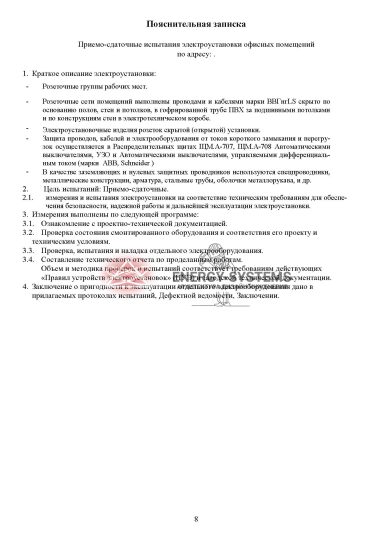

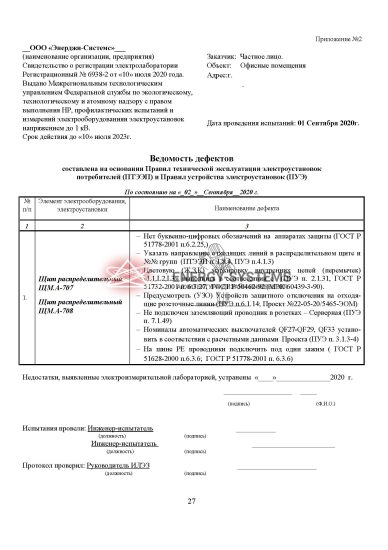

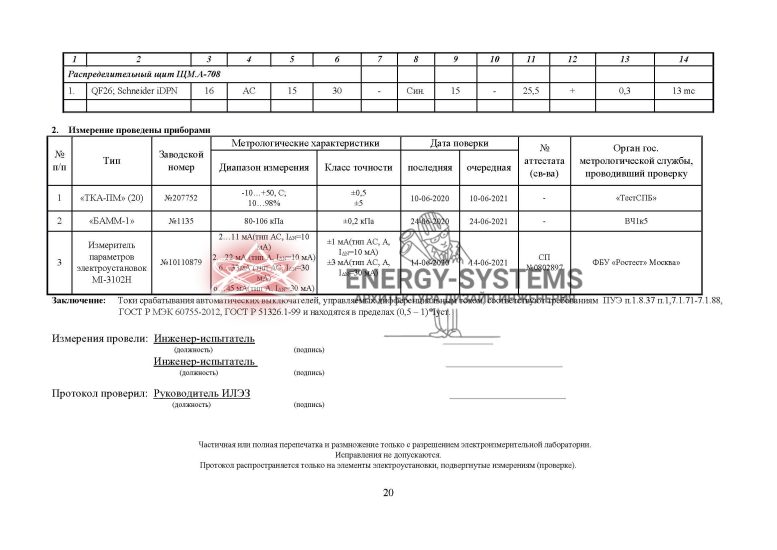

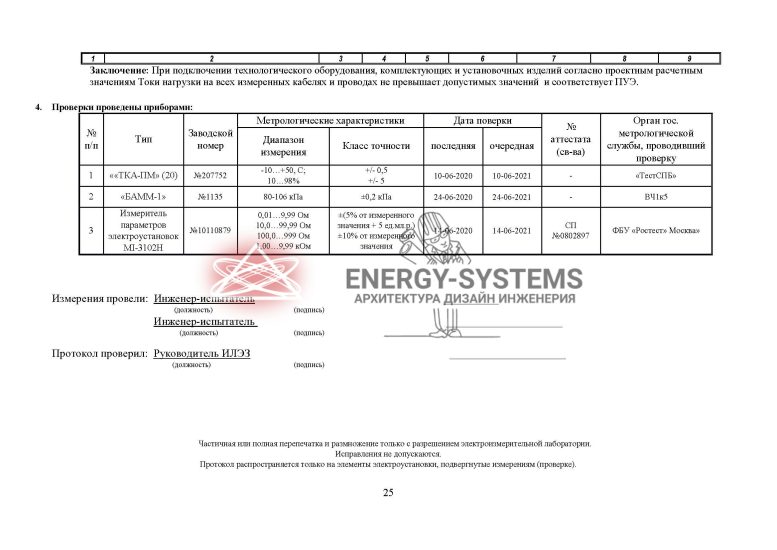

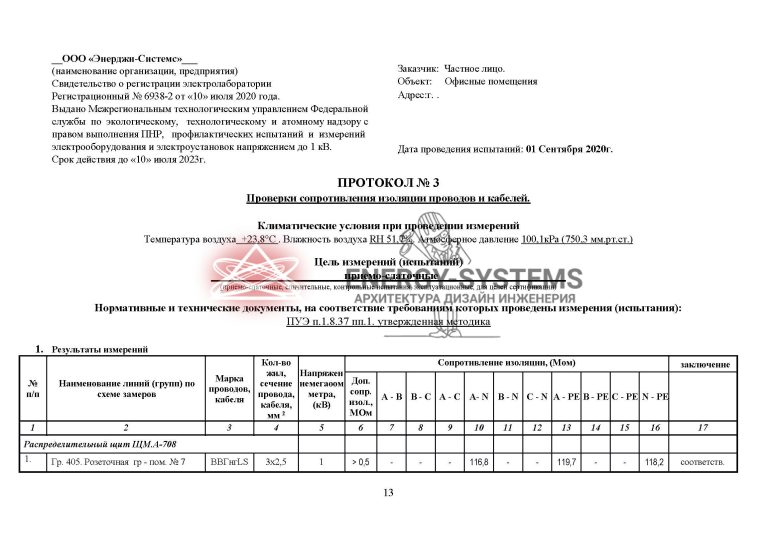

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости услуг электролаборатории.

Вид работ Ед.изм. Кол-во Цена Итого

I Электролаборатория

1 Электроиспытания по кол-ву линий шт. 500
2 Электролаборатория до 200 кв.м. (от 7500 р.) кв.м. 75
3 Электролаборатория от 200 до 500 кв.м. кв.м. 70
4 Электролаборатория от 500 кв.м. кв.м. 65
5 Электролаборатория от 1000 кв.м. кв.м. 50
6 Электролаборатория от 5000 кв.м. кв.м. 40
7 Электролаборатория от 10 000 кв.м. кв.м. 30
8 Электролаборатория от 20 000 кв.м. кв.м. 25
9 Однокомнатная квартира (с выездом и техническим отчетом) шт 7500
10 Двухкомнатная квартира (с выездом и техническим отчетом) шт 7500
11 Трехкомнатная квартира (с выездом и техническим отчетом) шт 9000
12 Свыше трех комнат (с выездом и техническим отчетом) шт 10000
13 Монтаж концевых кабельных муфт, от: шт 4500
14 Монтаж соединительных кабельных муфт, от: шт 6000
15 Проверка соответствия электроустановки нормативной и проектной документации. Визуальный осмотр. компл 1000
16 Поиск обрыва кабельной линии, от: компл 10000

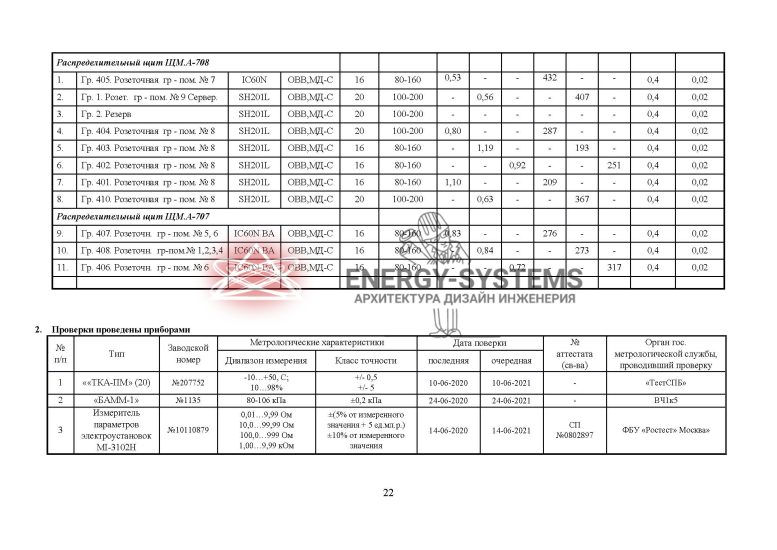

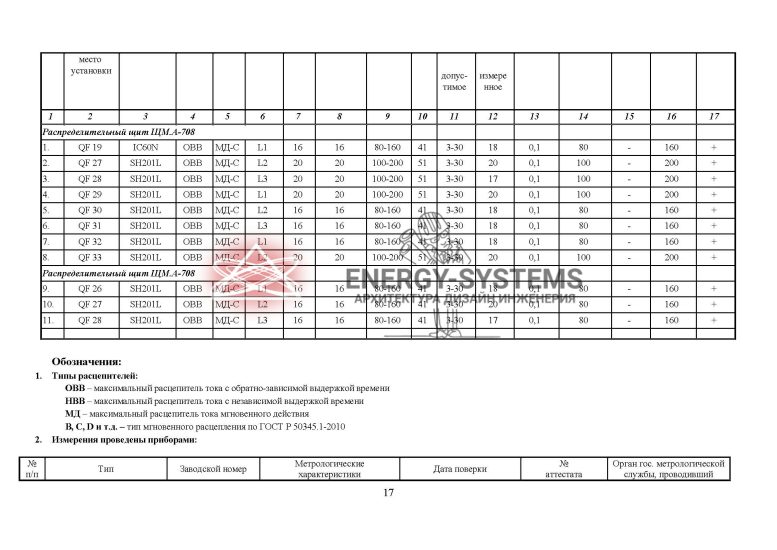

17 Испытание автоматических выключателей, 3-полюсный автомат свыше1000 А шт 450
18 Испытание автоматических выключателей, 3-полюсный автомат до 50 А шт 150
19 Испытание автоматических выключателей, 1-полюсный автомат шт 90
20 Проверка автоматических выключателей, управляемых дифференциальным током (УЗО) 2-полюсное УЗО шт. 120
21 Проверка автоматических выключателей, управляемых дифференциальным током (УЗО) 4-полюсное УЗО шт 180
22 Замер полного сопротивления цепи «Фаза-нуль», 1 токоприемник шт 120
23 Проверка наличия цепи между заземленными установками и элементами заземленной установки (металлосвязь) точка 35
24 Проверка сопротивлений заземлителей и заземляющих устройств контур 5000

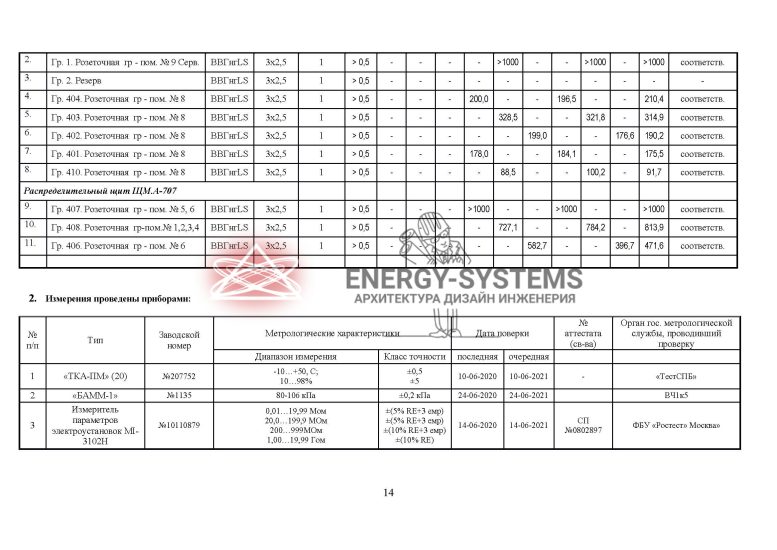

25 Замер сопротивления изоляции мегаомметром 3 жил линия 150
26 Замер сопротивления изоляции мегаомметром 5 жил линия 180
27 Испытание повышенным напряжением кабельных линий после ремонта линия 5000
28 Испытание автоматических выключателей, 3-полюсный автомат до 200 А шт 180
29 Испытание автоматических выключателей, 3-полюсный автомат до 1000 А шт 350
  Итого
