В мире современной промышленности и бытовой техники электрические двигатели являются настоящими "рабочими лошадками", приводящими в движение бесчисленное множество механизмов и устройств. От мощных насосов на производстве до вентиляционных систем в жилых домах — везде, где требуется преобразование электрической энергии в механическую, мы сталкиваемся с необходимостью правильного и безопасного подключения этих агрегатов. И здесь на первый план выходит такой важный документ, как однолинейная схема подключения двигателя, особенно когда речь идет об управлении через магнитный пускатель.
Цель этой статьи — не просто перечислить компоненты, но и погрузиться в суть проектирования таких схем, рассмотреть их роль в обеспечении надежности и безопасности, а также затронуть актуальную нормативную базу Российской Федерации, которая регламентирует все аспекты электроустановок.
Что такое однолинейная схема и её назначение
Однолинейная схема, или как её ещё называют, схема внешних электрических соединений, представляет собой упрощенное графическое изображение электрической сети или установки. Её ключевая особенность заключается в том, что все фазы многофазной цепи, а также нулевой рабочий и защитный проводники, изображаются одной линией. Это значительно упрощает восприятие сложных систем, фокусируясь на функциональных связях между элементами, а не на детальном отображении каждого проводника.
Принципы отображения
На однолинейной схеме каждый элемент, будь то автоматический выключатель, магнитный пускатель, двигатель или измерительный прибор, обозначается условным графическим обозначением (УГО) в соответствии с действующими государственными стандартами. Рядом с УГО, как правило, указываются его основные параметры: номинальный ток, мощность, тип и другие важные характеристики. Количество проводников, проходящих по одной линии, обозначается косыми черточками или цифрами. Например, три черточки через линию означают трехфазную цепь.
Отличия от полных принципиальных схем
Важно понимать, что однолинейная схема не заменяет полную принципиальную электрическую схему. Если принципиальная схема детально показывает все электрические связи, расположение контактов, обмоток и логику работы устройства, то однолинейная схема служит для общей ориентации, планирования монтажа, распределения нагрузок и быстрого поиска нужного участка цепи. Она незаменима при составлении проектной документации, где требуется наглядно показать структуру электроснабжения объекта, не перегружая чертежи излишними подробностями.
Согласно ГОСТ 2.702-2011 "Единая система конструкторской документации. Правила выполнения электрических схем", однолинейные схемы относятся к схемам внешних соединений и служат для отображения соединений между функциональными частями изделия, устройства или установки. Они являются неотъемлемой частью любого электротехнического проекта, обеспечивая ясность и однозначность понимания замысла проектировщика.
Ключевые элементы электрической цепи двигателя
Подключение двигателя через пускатель – это не просто соединение проводов, а создание сложной, но надежной системы, обеспечивающей его корректную работу, защиту и управление. Рассмотрим основные компоненты, которые обязательно найдут свое отражение на однолинейной схеме.
Асинхронный двигатель: сердце привода
Большинство промышленных и бытовых двигателей, подключаемых через пускатели, являются асинхронными. Их популярность обусловлена простотой конструкции, надежностью и относительно невысокой стоимостью. На однолинейной схеме двигатель обозначается соответствующим УГО, рядом с которым указываются его мощность (в кВт), напряжение питания, частота вращения и, иногда, класс энергоэффективности. Важно учитывать, что пусковые токи асинхронных двигателей могут в 5-7 раз превышать номинальные, что требует особого внимания при выборе защитной и коммутационной аппаратуры.
Магнитный пускатель: управление и защита
Магнитный пускатель, или контактор с тепловым реле, является центральным элементом управления и защиты двигателя. Он выполняет несколько ключевых функций:
- Коммутация: включает и отключает двигатель от сети.
- Защита от перегрузок: тепловое реле, входящее в состав пускателя, отключает двигатель при длительном превышении номинального тока, предотвращая перегрев и повреждение обмоток.
- Защита от самопроизвольного пуска: при кратковременном исчезновении напряжения в сети и последующем его восстановлении пускатель не включит двигатель автоматически, что предотвращает аварийные ситуации.
На однолинейной схеме пускатель изображается как единый блок, включающий контактор и тепловое реле, с указанием его номинального тока и категории применения.
Защитные устройства: автоматы и предохранители
Перед магнитным пускателем в цепи всегда устанавливаются защитные устройства, которые обеспечивают защиту от коротких замыканий и, в некоторых случаях, от перегрузок (если тепловое реле пускателя не справляется или отсутствует). Наиболее распространенными являются:
- Автоматические выключатели: многоразовые устройства, обеспечивающие защиту как от коротких замыканий (электромагнитный расцепитель), так и от перегрузок (тепловой расцепитель). Они выбираются по номинальному току и характеристике отключения (например, тип C, D).
- Плавкие предохранители: одноразовые устройства, защищающие преимущественно от коротких замыканий. Их главное преимущество – высокая отключающая способность.
Согласно ПУЭ (Правила устройства электроустановок), глава 3.1 "Защита электрических сетей до 1 кВ", "защита электрических установок должна обеспечивать автоматическое отключение аварийного участка с наименьшим временем воздействия на него, чтобы предотвратить повреждение оборудования и снизить риск пожара". Выбор типа и номинала защитного аппарата критически важен для безопасности всей системы.
Аппаратура управления и сигнализации
Для удобства эксплуатации в схему могут быть включены различные элементы управления и сигнализации:
- Кнопки "Пуск" и "Стоп": для ручного управления двигателем.
- Световые индикаторы: для отображения состояния двигателя (включен, отключен, авария).
- Переключатели режимов: например, "Ручной/Автоматический".
На однолинейной схеме эти элементы могут быть показаны упрощенно, с указанием их функции.
Разработка однолинейной схемы: этапы и требования
Проектирование однолинейной схемы — это многоступенчатый процесс, требующий глубоких знаний в области электротехники, нормативной базы и практического опыта. Ошибки на этом этапе могут привести к серьезным последствиям: от частых срабатываний защиты до выхода из строя дорогостоящего оборудования и угрозы безопасности персонала.
Выбор оборудования и расчеты
Первоначальный этап включает в себя сбор исходных данных: тип и мощность двигателя, характер нагрузки, условия эксплуатации, напряжение питающей сети. На основе этих данных производится расчет номинальных и пусковых токов двигателя. Далее подбираются:
- Автоматический выключатель: его номинальный ток должен быть больше номинального тока двигателя, но меньше допустимого тока для кабеля. Характеристика отключения выбирается с учетом пусковых токов двигателя.
- Магнитный пускатель: его номинальный ток контактора должен быть достаточным для коммутации номинального тока двигателя. Тепловое реле настраивается на номинальный ток двигателя.
- Сечение кабеля: определяется исходя из длительно допустимого тока, который должен быть выше номинального тока двигателя, а также с учетом падения напряжения и условий прокладки (температура окружающей среды, способ монтажа).
Все расчеты должны соответствовать требованиям ПУЭ и ГОСТ Р 50571.5.52-2011 "Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки".
Размещение элементов на схеме
На однолинейной схеме элементы располагаются в логической последовательности, отражающей путь прохождения электрического тока от источника питания к потребителю. Обычно это выглядит так: вводной автоматический выключатель, затем счетчик электроэнергии (если применимо), далее групповые автоматические выключатели, магнитный пускатель и, наконец, двигатель. Все элементы должны быть четко обозначены в соответствии с принятыми стандартами.
Обозначения по ГОСТ
Для обеспечения универсальности и однозначности чтения схем используются унифицированные условные графические обозначения (УГО). Основные стандарты, регламентирующие УГО, это ГОСТ 2.702-2011 и ГОСТ 2.709-89 "Единая система конструкторской документации. Обозначения условные проводов и контактных соединений электрических элементов, устройств и участков цепей в электрических схемах". Каждый элемент на схеме должен иметь позиционное обозначение и, при необходимости, буквенно-цифровое обозначение, указывающее его тип и характеристики.
"При проектировании однолинейных схем для двигателей крайне важно не просто механически расставить элементы, а провести глубокий анализ режимов работы. Например, для двигателей с частыми пусками или реверсом необходимо тщательно подбирать контактор по износостойкости и выбирать автоматический выключатель с соответствующей характеристикой, чтобы избежать ложных срабатываний при пуске. Не забывайте о защите от неполнофазного режима – это частая причина выхода двигателей из строя. Всегда сверяйтесь с ПУЭ, особенно с главами, касающимися защиты и выбора аппаратов."
— Валерий, главный инженер компании Энерджи Системс, стаж работы 9 лет.

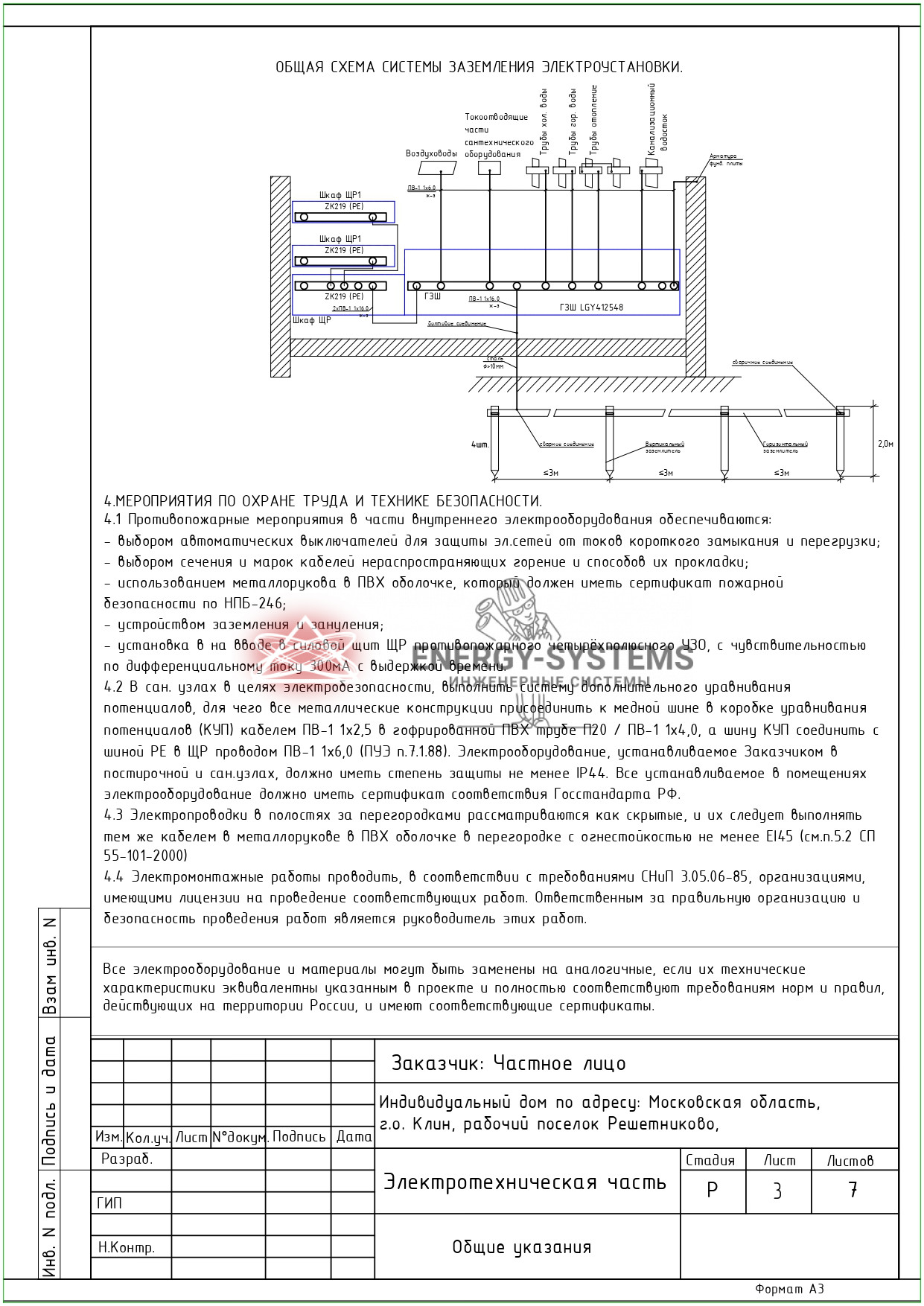

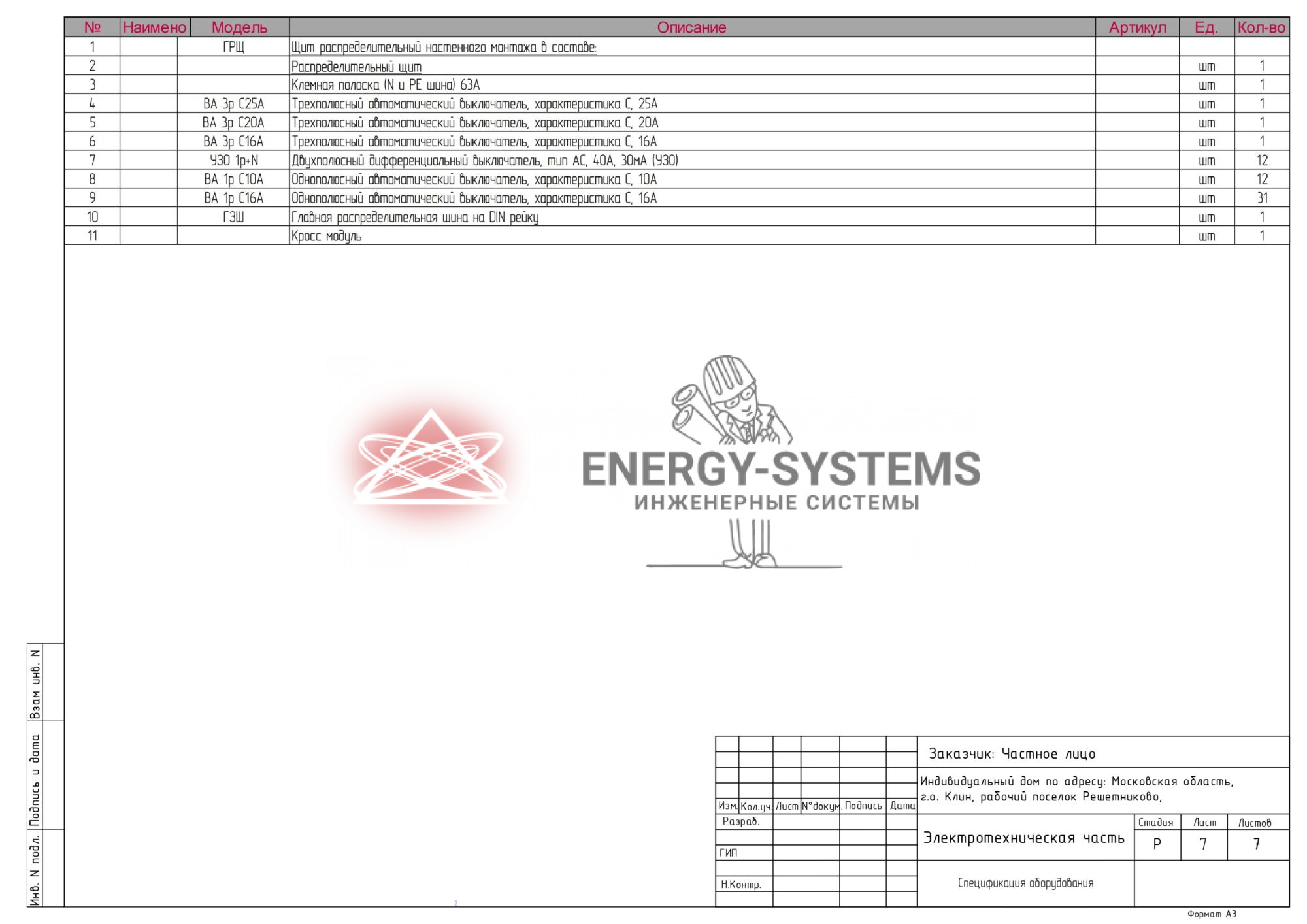

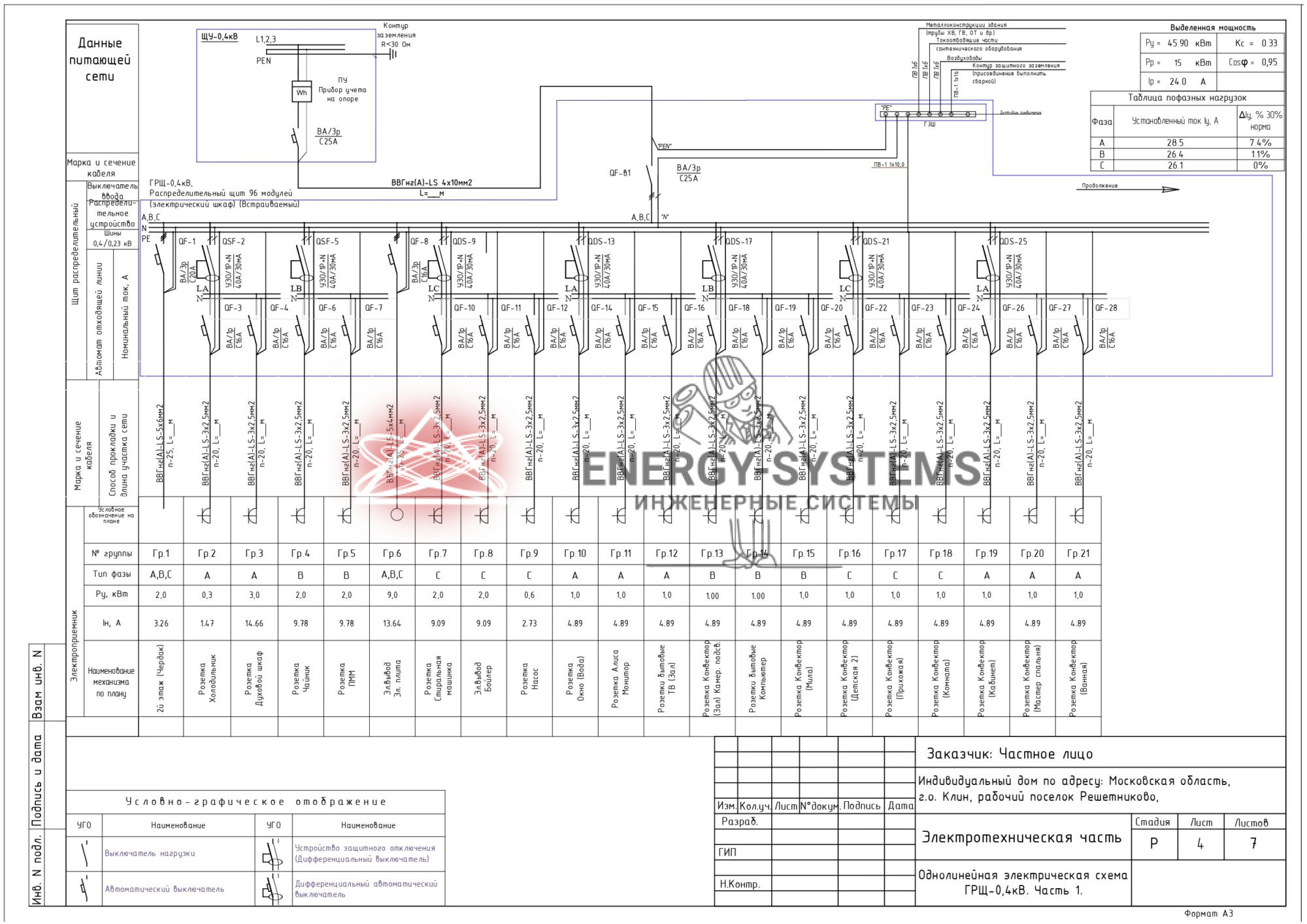

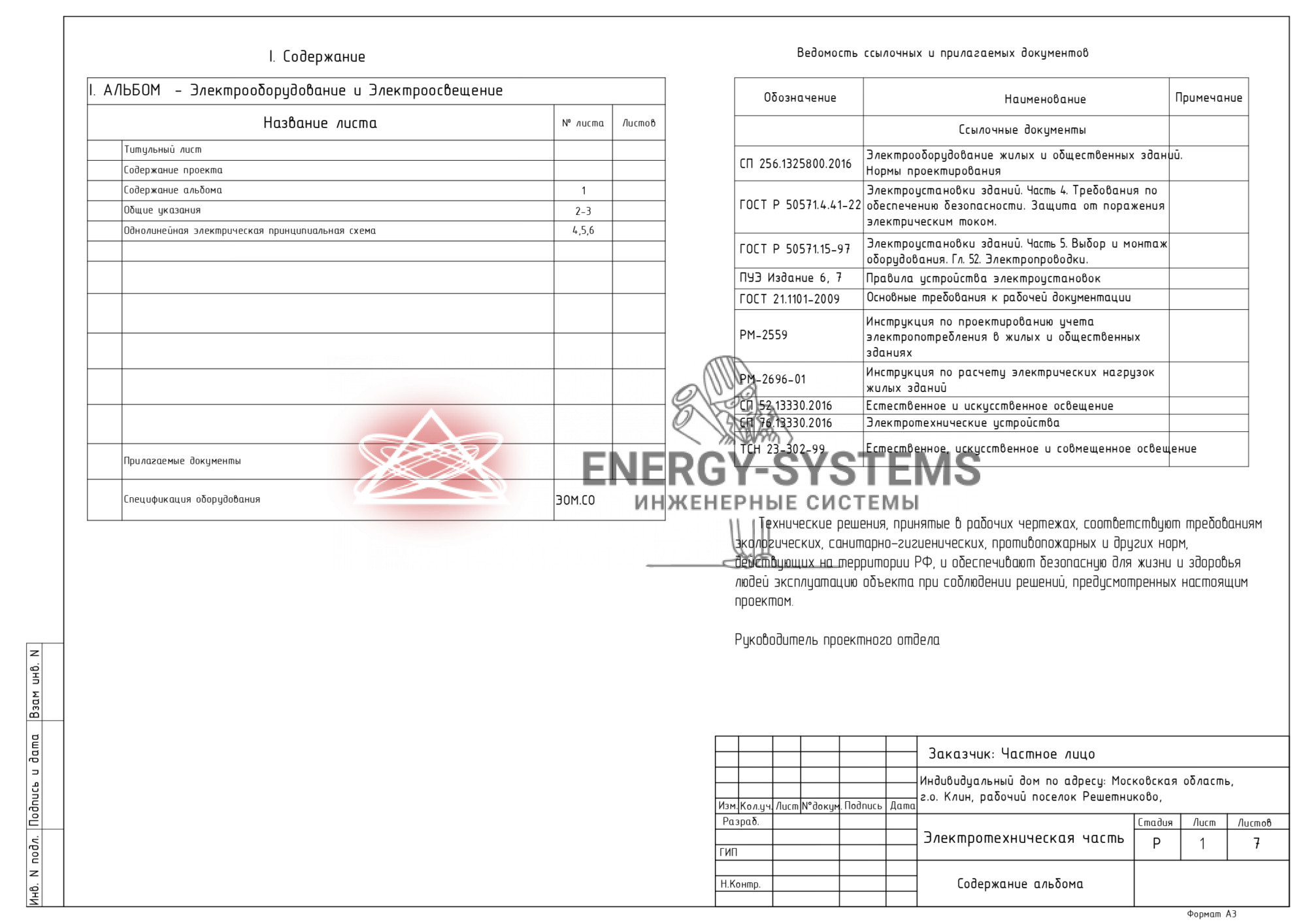

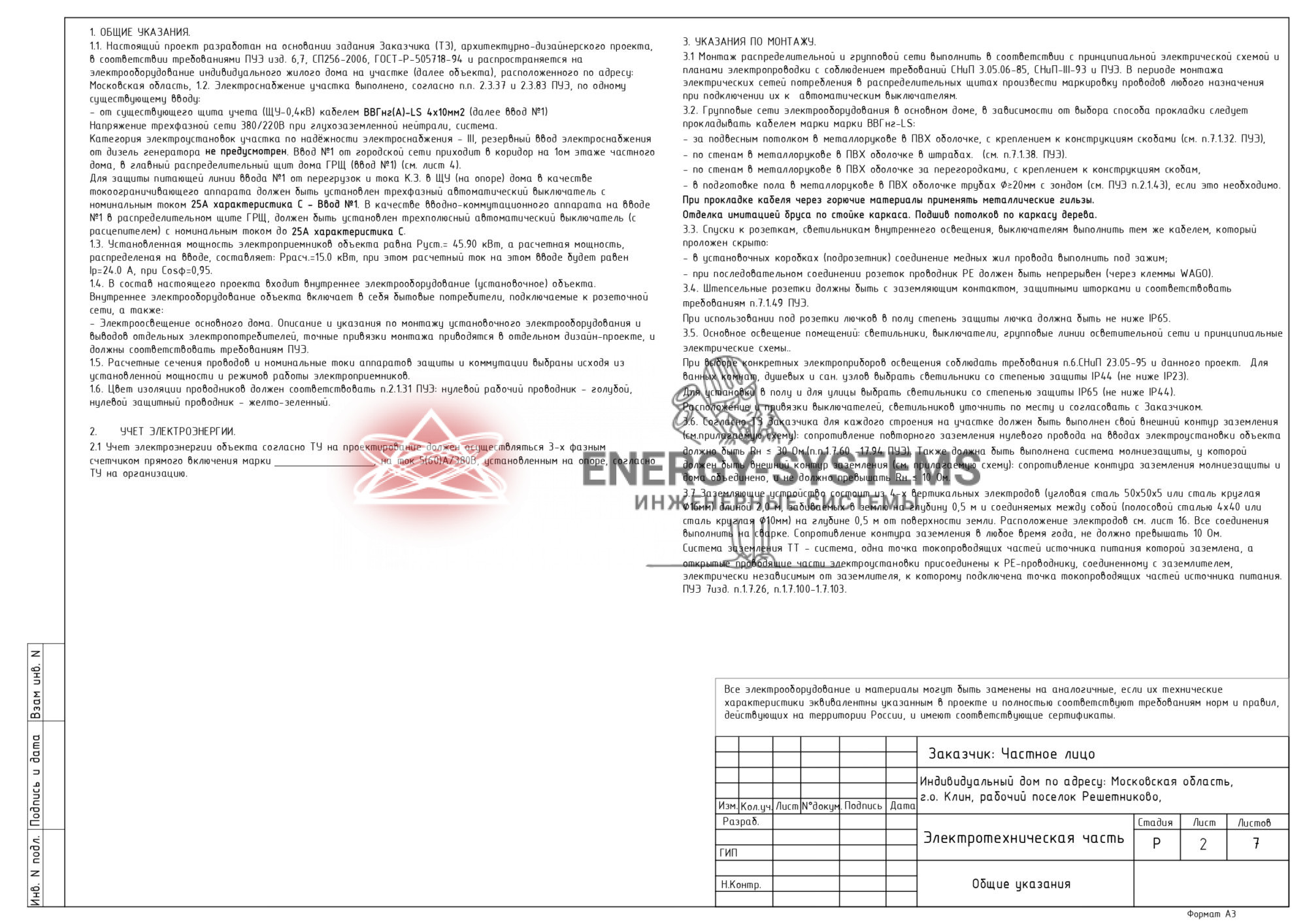

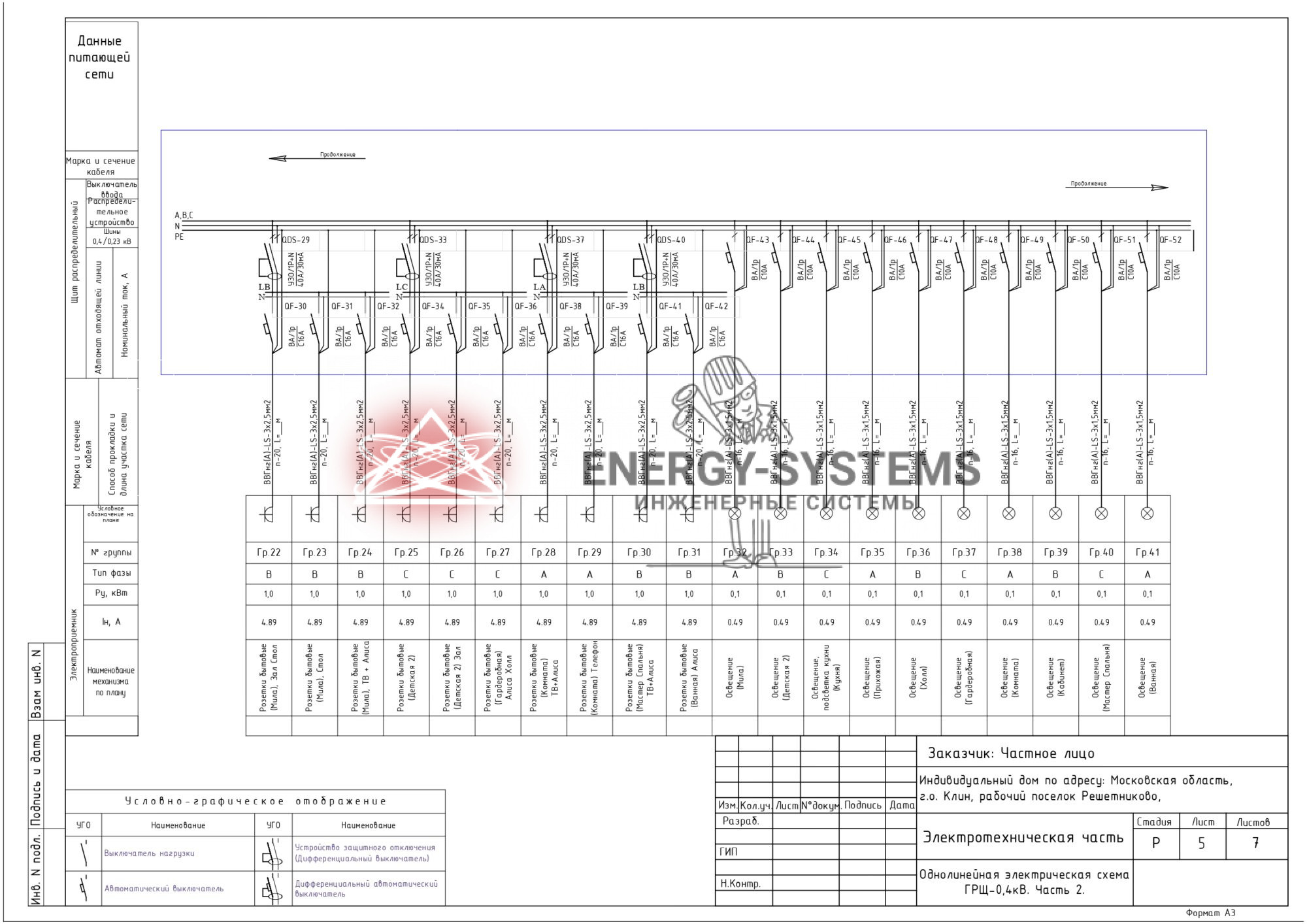

Ниже представлен пример проекта, который мы можем разработать для вас. Он дает понимание о том, как будет выглядеть готовый проект, включая детальную проработку всех необходимых элементов.
Нормативная база и стандарты
В Российской Федерации проектирование и монтаж электроустановок, включая схемы подключения двигателей, строго регламентируется рядом нормативно-правовых актов. Их соблюдение — залог безопасности, надежности и долговечности электрооборудования.
Основные документы, на которые следует опираться:
- ПУЭ (Правила устройства электроустановок): фундаментальный документ, содержащий общие требования к электроустановкам до 1 кВ и выше. Особое внимание следует уделить главам, касающимся выбора аппаратов защиты, проводников и заземления. Например, глава 7.1 "Электроустановки жилых и общественных зданий" содержит специфические требования к бытовым электроустановкам, а глава 3.1 "Защита электрических сетей до 1 кВ" детально описывает принципы и аппараты защиты.
- ГОСТы (Государственные стандарты):
- ГОСТ 2.702-2011 "Единая система конструкторской документации. Правила выполнения электрических схем": определяет правила оформления всех видов электрических схем, включая однолинейные.
- ГОСТ 2.709-89 "Единая система конструкторской документации. Обозначения условные проводов и контактных соединений электрических элементов, устройств и участков цепей в электрических схемах": регламентирует обозначения проводников и контактов.
- ГОСТ Р 50571 (серия стандартов) "Электроустановки низковольтные": серия стандартов, гармонизированных с международными, охватывающих широкий спектр требований к электроустановкам, включая защиту от поражения электрическим током, выбор оборудования, заземление и т.д. В частности, ГОСТ Р 50571.5.52-2011 касается выбора и монтажа электропроводок, а ГОСТ Р 50571.4.43-2012 — защиты от перегрузок по току.
- СП (Своды правил):
- СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа": дополняет и уточняет требования ПУЭ применительно к жилым и общественным зданиям.
- Постановления Правительства РФ: регулируют вопросы энергетической безопасности, лицензирования и эксплуатации электроустановок.
Таблица: Примеры нормативных документов, регулирующих проектирование электроустановок
| Документ | Область применения | Ключевые аспекты |
|---|---|---|
| ПУЭ (Правила устройства электроустановок) | Общие требования ко всем электроустановкам до и выше 1 кВ | Выбор аппаратов защиты, сечений проводников, заземление, безопасность |
| ГОСТ 2.702-2011 | Правила выполнения всех видов электрических схем | Условные графические обозначения, структура схем, оформление |
| ГОСТ Р 50571 (серия) | Низковольтные электроустановки | Защита от поражения током, выбор оборудования, электропроводки |
| СП 256.1325800.2016 | Электроустановки жилых и общественных зданий | Специфические требования к проектированию и монтажу в зданиях |
Практическая ценность и применение однолинейных схем
Однолинейная схема — это не просто формальность для проверяющих органов, а мощный инструмент, обеспечивающий эффективность на всех этапах жизненного цикла электроустановки.
Монтаж и пусконаладка
Для монтажников однолинейная схема является картой, по которой они ориентируются при прокладке кабельных линий, установке и подключении коммутационной и защитной аппаратуры. Она позволяет быстро определить, какой кабель куда идет, какой автомат защищает ту или иную группу потребителей. Это значительно сокращает время монтажа и минимизирует вероятность ошибок. При пусконаладочных работах схема помогает проверить правильность подключений и соответствие установленного оборудования проектным решениям.
Эксплуатация и обслуживание
В процессе эксплуатации однолинейная схема становится незаменимым помощником для обслуживающего персонала. С её помощью можно быстро определить принадлежность той или иной линии, узнать номиналы защитных аппаратов, что критически важно при проведении планово-предупредительных ремонтов, а также при оперативном переключении нагрузок или отключении отдельных участков сети для безопасного обслуживания.
Поиск неисправностей
При возникновении аварийных ситуаций, таких как короткое замыкание или перегрузка, однолинейная схема позволяет быстро локализовать поврежденный участок. Зная, какой автоматический выключатель сработал, можно по схеме определить, какие потребители к нему подключены, и сосредоточить поиск неисправности в конкретной зоне, значительно сокращая время простоя оборудования.
Безопасность
Самое главное — однолинейная схема является ключевым элементом обеспечения электробезопасности. Она дает четкое представление о структуре электроустановки, наличии защитных аппаратов, местах их установки. Это позволяет безопасно проводить работы под напряжением (с соблюдением всех правил) или полностью обесточивать необходимые участки, исключая возможность случайного включения. Без актуальной и правильно составленной однолинейной схемы говорить о безопасной эксплуатации электроустановки просто невозможно.
Расчет и выбор компонентов для схемы двигателя
Правильный выбор каждого элемента цепи двигателя — залог его долгой и бесперебойной работы. Этот процесс включает в себя несколько ключевых расчетов.
Расчет тока двигателя
Номинальный рабочий ток асинхронного двигателя (Iн) является отправной точкой для всех дальнейших расчетов. Для трехфазного двигателя его можно определить по формуле:
Iн = P / (√3 Uн cosφ η)
Где:
- P — номинальная мощность двигателя (в Вт).
- Uн — номинальное линейное напряжение сети (в В).
- cosφ — коэффициент мощности двигателя (указывается в паспорте, обычно 0,7-0,9).
- η — КПД двигателя (указывается в паспорте, обычно 0,8-0,95).
Например, для двигателя мощностью 11 кВт (11000 Вт), напряжением 380 В, cosφ = 0,85 и η = 0,9, номинальный ток составит примерно 21,9 Ампер. Также необходимо учитывать пусковой ток, который может быть в 5-7 раз выше номинального.
Выбор автоматического выключателя
Автоматический выключатель выбирается по нескольким параметрам:
- Номинальный ток (Iном.авт): должен быть больше номинального тока двигателя, но меньше или равен длительно допустимому току кабеля. Как правило, выбирается с небольшим запасом, например, 1,1-1,25 Iн. Для нашего примера с 21,9 А можно выбрать автомат на 25 А.
- Характеристика отключения (B, C, D): для асинхронных двигателей, особенно с тяжелым пуском, чаще всего выбирают характеристику "C" или "D", так как они имеют задержку срабатывания по току короткого замыкания, позволяющую двигателю запуститься, не отключая автомат. Характеристика "C" срабатывает при токе в 5-10 раз больше номинального, "D" — в 10-20 раз.
- Отключающая способность: должна быть больше или равна максимальному току короткого замыкания в точке установки автомата.
Выбор магнитного пускателя и теплового реле
Магнитный пускатель (контактор) выбирается по номинальному рабочему току, который должен быть равен или превышать номинальный ток двигателя. Важно также учитывать категорию применения (например, AC-3 для асинхронных двигателей с короткозамкнутым ротором) и количество циклов включений/отключений, если двигатель работает в повторно-кратковременном режиме.
Тепловое реле выбирается по номинальному току двигателя. Диапазон регулировки уставок теплового реле должен включать номинальный ток двигателя. Уставка реле выставляется точно на номинальный ток двигателя, что позволяет защитить его от перегрузок без ложных срабатываний.
Выбор сечения кабеля
Сечение кабеля выбирается исходя из длительно допустимого тока, который должен быть не менее 1,15 Iн, а также с учетом способа прокладки (в воздухе, в трубе, в земле) и температуры окружающей среды. Также необходимо проверить кабель на падение напряжения, которое не должно превышать допустимых значений (обычно 5% для силовых цепей), и на термическую стойкость при коротком замыкании. Для нашего двигателя в 21,9 А, с учетом запаса, потребуется кабель сечением, например, 4 мм² (для медного кабеля, проложенного в воздухе, допустимый ток может составлять около 30-35 А).
Все эти расчеты и выбор оборудования являются основой для создания надежной и безопасной однолинейной схемы, которая будет эффективно выполнять свои функции на протяжении всего срока службы электроустановки.
Энерджи Системс: ваш надежный партнер в проектировании
Разработка качественных, соответствующих всем нормам и требованиям однолинейных схем, а также комплексное проектирование любых инженерных систем — это задача, требующая высокой квалификации и опыта. Наша компания, Энерджи Системс, специализируется на предоставлении полного спектра инжиниринговых услуг, от предпроектных исследований до сдачи объекта в эксплуатацию. Мы гарантируем индивидуальный подход, глубокое знание актуальной нормативной базы и применение передовых решений для обеспечения максимальной эффективности и надежности ваших систем.
Стоимость проектирования однолинейных схем и других инженерных решений
Мы понимаем, что каждый проект уникален, и его стоимость зависит от множества факторов: сложности, объема работ, сроков и индивидуальных требований заказчика. Чтобы вы могли получить предварительное представление о наших расценках на проектирование однолинейных схем, а также других инженерных систем, мы предлагаем воспользоваться удобным онлайн-калькулятором. Это позволит вам оперативно оценить бюджет вашего проекта.
Онлайн расчет стоимости проектирования
Заключение
Однолинейная схема подключения двигателя через пускатель — это не просто чертеж, а фундамент безопасной, надежной и эффективной работы электрической установки. Она объединяет в себе принципы электротехники, требования нормативных документов и практический опыт, становясь незаменимым инструментом для проектировщиков, монтажников и эксплуатационного персонала. Правильно разработанная схема гарантирует не только соответствие стандартам, но и долговечность оборудования, минимизацию рисков аварий и простоев, а также обеспечение безопасности людей. Доверяя проектирование профессионалам, вы инвестируете в надежное будущее вашей электроустановки.
