УЗМ на однолинейной схеме: Ключ к безопасности и долговечности электроустановок

В современном мире, насыщенном сложной электроникой и чувствительной бытовой техникой, стабильность и безопасность электроснабжения приобретают первостепенное значение. Колебания напряжения, импульсные перенапряжения, вызванные грозовыми разрядами или коммутационными процессами, представляют серьезную угрозу для оборудования и даже для жизни людей. Именно здесь на сцену выходит универсальное защитное устройство, или УЗМ, обеспечивающее надежную защиту от целого спектра сетевых аномалий.

Понимание принципов работы УЗМ, его правильного выбора и, что не менее важно, корректного отображения на однолинейных электрических схемах, является фундаментальным для любого грамотного электрика, проектировщика или даже ответственного домовладельца. Однолинейная схема, будучи своеобразной "дорожной картой" электроустановки, должна четко и однозначно отражать все элементы защиты, включая УЗМ, гарантируя тем самым безопасность и удобство эксплуатации.

Что такое УЗМ и зачем оно нужно в каждой электроустановке?

Устройство защиты многофункциональное (УЗМ) – это современное и крайне эффективное средство для обеспечения бесперебойной работы электроприборов и защиты электрических сетей от опасных отклонений параметров напряжения. В отличие от других защитных аппаратов, УЗМ способно реагировать на выход напряжения за допустимые пределы, обеспечивая мгновенное отключение нагрузки и последующее автоматическое включение после нормализации параметров сети.

Принцип работы и основные функции УЗМ

Основная задача УЗМ – контроль напряжения в сети и отключение нагрузки при выходе этого напряжения за установленные границы, как верхние, так и нижние. Это позволяет предотвратить повреждение чувствительной электроники и дорогостоящей бытовой техники, которая может выйти из строя при перенапряжении (например, при обрыве нейтрали) или при недостаточном напряжении (что также негативно сказывается на работе двигателей и компрессоров).

• Защита от перенапряжения: При повышении напряжения выше допустимого порога (например, 250-270 В) УЗМ немедленно размыкает цепь, спасая подключенные приборы от выхода из строя.
• Защита от пониженного напряжения: Если напряжение падает ниже критического уровня (например, 170-180 В), УЗМ также отключает нагрузку, предотвращая перегрев и поломку двигателей и компрессоров, работающих в нештатном режиме.
• Защита от обрыва нейтрали: Одна из самых опасных аварий в трехфазных сетях, приводящая к фазному перекосу и появлению на однофазных потребителях напряжения до 380 В. УЗМ эффективно предотвращает катастрофические последствия такого обрыва.
• Задержка повторного включения: После устранения аварийной ситуации и нормализации напряжения, УЗМ выдерживает определенную паузу (обычно от 10 секунд до нескольких минут) перед повторным включением нагрузки. Это особенно важно для холодильников, кондиционеров и другого оборудования, требующего временной стабилизации после отключения.

Отличия УЗМ от других защитных устройств (УЗО, АВ)

Важно понимать, что УЗМ не является заменой другим элементам защиты, а дополняет их, создавая комплексную систему безопасности электроустановки. Оно выполняет уникальные функции, которые не под силу автоматическим выключателям (АВ) и устройствам защитного отключения (УЗО).

• Автоматический выключатель (АВ): Защищает от перегрузок и коротких замыканий. Он не реагирует на повышение или понижение напряжения в допустимых для него пределах, если при этом не возникает перегрузка или КЗ.
• Устройство защитного отключения (УЗО): Защищает от токов утечки, предотвращая поражение электрическим током и пожары, вызванные повреждением изоляции. УЗО также не контролирует параметры напряжения.
• УЗМ: Фокусируется исключительно на контроле и стабилизации напряжения, дополняя функции АВ и УЗО, создавая многоуровневую систему защиты.

Нормативная база и требования к применению УЗМ

Применение УЗМ в электроустановках не только является проявлением заботы о сохранности оборудования, но и часто диктуется требованиями нормативно-технической документации. Грамотный проектировщик всегда опирается на актуальные стандарты и правила.

Актуальные положения ПУЭ

Хотя Правила устройства электроустановок (ПУЭ) напрямую не предписывают повсеместное использование УЗМ под конкретным названием, общие положения о надежности и безопасности электроснабжения, а также о защите от ненормальных режимов работы, создают предпосылки для их применения. Например, в главе 1.7 ПУЭ "Заземление и защитные меры электробезопасности" говорится о необходимости обеспечения безопасности при ненормальных режимах работы. А в главе 3.1 "Защита электрических сетей до 1 кВ" указывается на важность защиты от перегрузок и коротких замыканий, но при этом подразумевается и общая защита оборудования. Применение УЗМ эффективно решает задачи, связанные с защитой от перенапряжений, которые могут быть обусловлены как атмосферными явлениями, так и коммутационными процессами.

Особое внимание следует уделить защите от импульсных перенапряжений, которые могут быть крайне разрушительными. В этом контексте УЗМ, хотя и не является полноценной заменой УЗИП (устройствам защиты от импульсных перенапряжений), но в ряде случаев способно нивелировать последствия менее мощных импульсов, а главное – защитить от длительных повышений напряжения, что УЗИП не делает.

Требования стандартов и сводов правил

Помимо ПУЭ, существуют и другие документы, косвенно или напрямую регулирующие применение устройств, подобных УЗМ:

• СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа": Этот свод правил содержит общие требования к обеспечению надежности и безопасности электроснабжения. Хотя прямого указания на УЗМ может не быть, дух документа предполагает использование всех доступных средств для защиты оборудования и обеспечения электробезопасности.
• ГОСТ Р 51322.1-2011 (МЭК 60335-1:2001) "Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования": Этот стандарт предъявляет требования к устойчивости бытовых приборов к различным внешним воздействиям, включая колебания напряжения. Использование УЗМ значительно повышает соответствие электроустановки этим требованиям, продлевая срок службы приборов.
• ГОСТ Р 50571.5.53-2013 (МЭК 60364-5-53:2002) "Электроустановки низковольтные. Часть 5-53. Выбор и монтаж электрооборудования. Разъединители, выключатели и аппараты управления": В этом стандарте содержатся положения о выборе и установке аппаратов защиты, которые, в широком смысле, включают и устройства, обеспечивающие защиту от ненормального напряжения.

Таким образом, хотя УЗМ может не быть прямо прописано в каждом пункте нормативной документации, его применение полностью соответствует духу и букве существующих правил, направленных на повышение безопасности и надежности электроустановок.

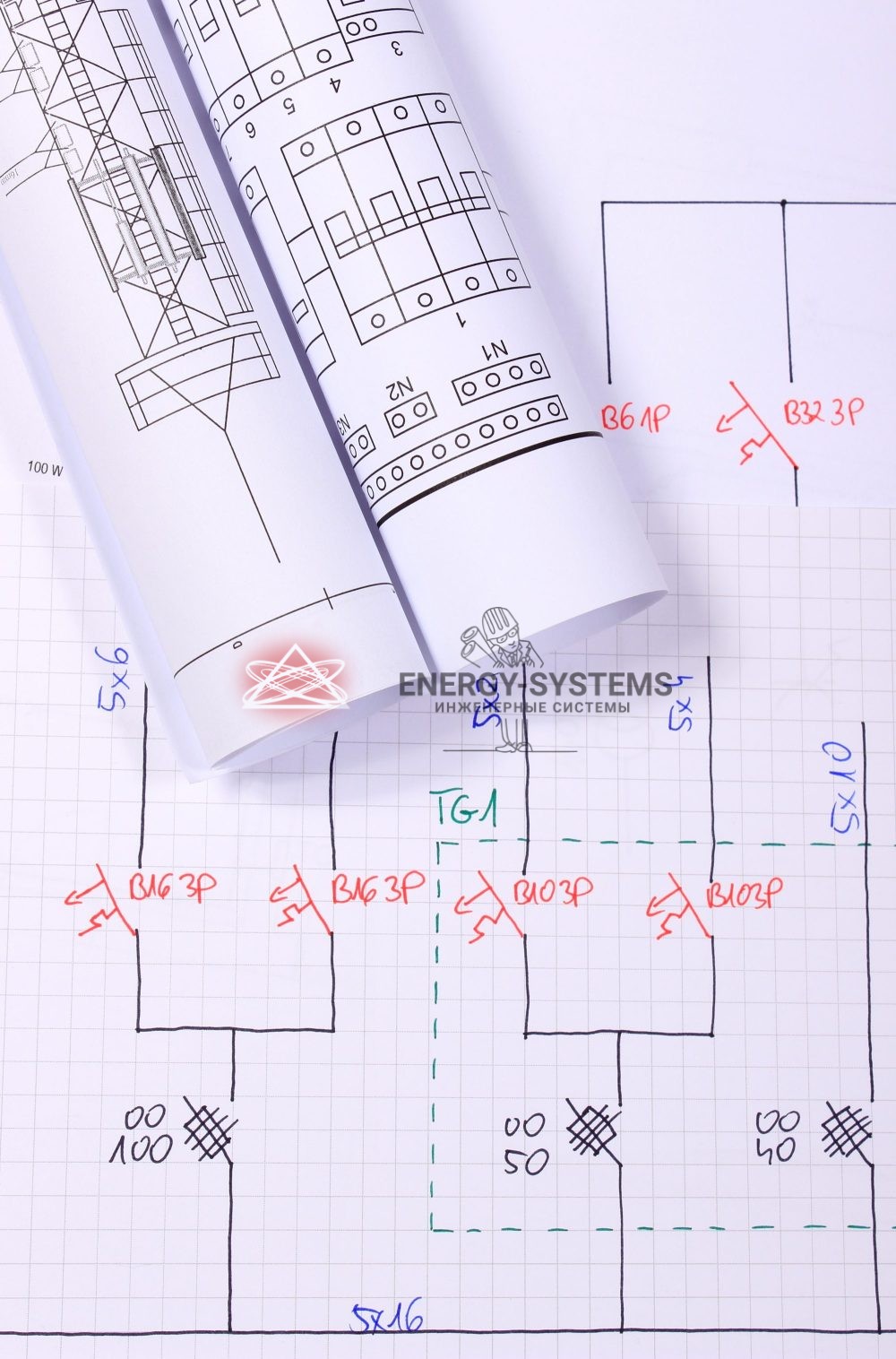

Как УЗМ отображается на однолинейной схеме?

Однолинейная электрическая схема – это упрощенное графическое представление электроустановки, где все многофазные цепи отображаются одной линией, а каждый элемент обозначен условным графическим обозначением (УГО). Правильное отображение УЗМ на такой схеме критически важно для понимания функциональности системы и обеспечения безопасности при монтаже и обслуживании.

Графическое обозначение УЗМ

В соответствии с ГОСТ 2.755-87 "ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и аппараты для коммутации", а также другими стандартами ЕСКД, УЗМ не имеет строго фиксированного, уникального УГО, как, например, автоматический выключатель или УЗО. Однако в практике проектирования сложились общепринятые подходы к его обозначению, которые позволяют однозначно идентифицировать устройство:

• Часто используется обозначение реле напряжения, так как по своей сути УЗМ является многофункциональным реле контроля напряжения. Это может быть прямоугольник с двумя наклонными линиями внутри, символизирующими контроль, и буквенное обозначение "KV" (от "контроль напряжения").
• В некоторых случаях применяется более детализированное УГО, включающее в себя элементы контактора (для коммутации нагрузки) и реле контроля. Однако для однолинейной схемы такое усложнение не всегда оправдано.
• Наиболее распространенный и понятный подход – это использование УГО, напоминающего автоматический выключатель или контактор, с добавлением поясняющей надписи или символа, указывающего на функцию контроля напряжения. Например, это может быть прямоугольник с косой чертой, обозначающей выключатель, и рядом буквенное обозначение "УЗМ" или "РН" (реле напряжения), а также номинальные параметры.

Важно: Рядом с УГО УЗМ всегда должна быть указана его маркировка (например, УЗМ-51М, УЗМ-50Ц), номинальный ток, а также уставки по минимальному и максимальному напряжению, если они настраиваются. Это дает полное представление о характеристиках устройства.

Место УЗМ в схеме распределительного щитка

Размещение УЗМ на однолинейной схеме, а значит и в реальном распределительном щитке, имеет принципиальное значение. Как правило, УЗМ устанавливается сразу после вводного автоматического выключателя или после счетчика электроэнергии, до групповых автоматических выключателей и УЗО. Такая последовательность обеспечивает защиту всей электроустановки здания или помещения от перепадов напряжения.

Пример типовой последовательности элементов на однолинейной схеме:

1. Вводной автоматический выключатель (АВ).
2. Счетчик электроэнергии.
3. УЗМ (Устройство защиты многофункциональное).
4. Общий УЗО (при необходимости).
5. Групповые автоматические выключатели (АВ).
6. Групповые УЗО (при необходимости).

Такое расположение гарантирует, что любое опасное отклонение напряжения будет обнаружено и нейтрализовано УЗМ до того, как оно достигнет других защитных устройств и, главное, потребителей.

Выбор и установка УЗМ: ключевые аспекты

Правильный выбор и квалифицированная установка УЗМ – залог его эффективной работы и долговечности всей электроустановки. Здесь важен комплексный подход, учитывающий как технические параметры устройства, так и особенности конкретного объекта.

Технические характеристики для правильного выбора

При выборе УЗМ необходимо учитывать несколько ключевых параметров:

• Номинальный ток: Этот параметр должен быть равен или превышать номинальный ток вводного автоматического выключателя. Например, если вводной АВ на 40 А, то УЗМ должно быть рассчитано минимум на 40 А, а лучше с запасом, например, на 50-63 А. Стоимость УЗМ на 40 А может составлять от 3 000 до 6 000 рублей, на 63 А – от 5 000 до 9 000 рублей.
• Диапазон рабочих напряжений: Важно, чтобы устройство могло работать в реальных условиях вашей электросети. Большинство современных УЗМ имеют широкий диапазон, например, от 100 до 400 В.
• Уставки по напряжению: Возможность регулировки порогов отключения по минимальному и максимальному напряжению. Это позволяет более точно настроить защиту под конкретные условия. Типичные заводские уставки: нижний порог 170 В, верхний порог 265 В.
• Время задержки включения: Регулировка времени, через которое УЗМ включит нагрузку после нормализации напряжения. Для холодильников и кондиционеров рекомендуется задержка не менее 3-5 минут.
• Тип подключения: Однофазное или трехфазное. Для квартиры обычно достаточно однофазного УЗМ, для частного дома с трехфазным вводом может потребоваться трехфазное УЗМ или комплект из трех однофазных.
• Наличие индикации: Наличие светодиодных индикаторов состояния (норма, перенапряжение, пониженное напряжение, задержка) значительно упрощает эксплуатацию.

Нюансы монтажа и подключения

Монтаж УЗМ должен осуществляться квалифицированным специалистом в соответствии с ПУЭ и инструкцией производителя. Основные моменты:

• Установка на DIN-рейку в распределительном щитке.
• Надежное подключение проводников соответствующего сечения. Важно использовать качественные клеммы и соблюдать моменты затяжки.
• Правильная фазировка: вход и выход УЗМ должны быть подключены строго по схеме.
• Тестирование после монтажа: проверка работоспособности устройства путем имитации аварийных ситуаций (при наличии такой функции или с помощью специализированного оборудования).

«При проектировании систем электроснабжения, особенно для жилых объектов, я всегда настаиваю на включении УЗМ в схему. Это не просто дополнительная защита, это инвестиция в долговечность бытовой техники наших заказчиков и их спокойствие. Мой совет: никогда не экономьте на устройствах, контролирующих качество напряжения. Выбирайте УЗМ с запасом по току и обязательно с регулируемыми уставками, чтобы можно было точно настроить его под особенности конкретной сети. И помните, что УЗМ не заменяет УЗИП, а дополняет его, обеспечивая комплексную защиту от всех видов перенапряжений. Это принципиальный момент для надежной работы всей системы.»

Валерий, главный инженер «Энерджи Системс», стаж работы 9 лет.

Пример проекта, который мы можем выложить на сайте, дает понимание о том, как будет выглядеть готовый проект. Варианты это просто варианты проекта с разными планировками, а шоркод это уже то что нужно вставить после описания и там будет вставлен пример проекта.

Преимущества использования УЗМ в различных объектах

Внедрение УЗМ в электрическую схему приносит ощутимые выгоды, которые проявляются как в бытовом, так и в коммерческом или промышленном секторе. Это универсальное решение для повышения надежности и безопасности.

Защита бытовой техники и электроники

Для среднестатистического домовладельца УЗМ – это, прежде всего, гарантия сохранности дорогостоящей бытовой техники и электроники. Современные телевизоры, компьютеры, холодильники, стиральные машины, микроволновые печи крайне чувствительны к перепадам напряжения. Стоимость ремонта или замены одного такого прибора может значительно превысить стоимость самого УЗМ. Например, ремонт платы управления современного холодильника может обойтись в 8 000-15 000 рублей, а новый телевизор – в 30 000-100 000 рублей. УЗМ за 3 000-9 000 рублей эффективно предотвращает такие потери.

Повышение пожарной безопасности

Перенапряжения и длительные понижения напряжения могут приводить к перегреву электрооборудования, выходу из строя изоляции и, как следствие, к возникновению коротких замыканий и пожаров. УЗМ, своевременно отключая нагрузку при ненормальных параметрах сети, значительно снижает риск возгораний, вызванных электрическими причинами. Это особенно актуально для старого жилого фонда или объектов с ветхой электропроводкой, где каждый дополнительный уровень защиты критически важен.

Снижение рисков аварий и простоев

В коммерческих и промышленных объектах, таких как офисы, магазины, производственные цеха, перепады напряжения могут привести не только к поломке оборудования, но и к значительным финансовым потерям из-за простоя. Отключение серверов, кассовых аппаратов, производственных линий даже на короткое время оборачивается убытками. УЗМ, обеспечивая стабильное электропитание, минимизирует риски аварийных ситуаций и связанных с ними простоев, тем самым повышая общую эффективность работы предприятия.

Типичные ошибки при проектировании и эксплуатации

Даже при понимании важности УЗМ, на практике встречаются ошибки, которые могут свести на нет все его преимущества или даже создать дополнительные риски:

• Неправильный выбор номинального тока: Установка УЗМ с номиналом ниже вводного автомата приведет к срабатыванию защиты УЗМ по перегрузке, а не по напряжению, или к его выходу из строя.
• Игнорирование задержки включения: Установка слишком короткой задержки может навредить холодильникам и кондиционерам, которым требуется время для выравнивания давлений в системе.
• Отсутствие УЗИП: УЗМ не является полноценной защитой от мощных импульсных перенапряжений (например, прямого удара молнии). Для такой защиты необходимо использовать УЗИП (устройства защиты от импульсных перенапряжений) в комплексе с УЗМ.
• Самостоятельный монтаж без опыта: Неправильное подключение может привести к неработоспособности устройства, повреждению электропроводки или даже к поражению электрическим током.
• Использование дешевых, несертифицированных устройств: Низкокачественные УЗМ могут иметь неточные уставки, низкую надежность или вовсе не выполнять заявленных функций.

Наши услуги по проектированию инженерных систем

Наша компания «Энерджи Системс» специализируется на комплексном проектировании инженерных систем для объектов любой сложности – от квартир и частных домов до крупных промышленных предприятий. Мы понимаем, что качественное проектирование – это основа надежной и безопасной эксплуатации электроустановок на долгие годы. Наши специалисты обладают глубокими знаниями нормативной базы и многолетним практическим опытом, что позволяет нам создавать проекты, отвечающие самым высоким стандартам безопасности, эффективности и экономичности. Мы занимаемся разработкой однолинейных схем, расчетом нагрузок, подбором оптимального оборудования, включая все необходимые защитные устройства, такие как УЗМ, УЗО, УЗИП и автоматические выключатели, а также проектированием систем заземления и молниезащиты.

Актуальные нормативно-правовые акты РФ

Для подтверждения экспертности и обеспечения соответствия наших проектов всем действующим стандартам, мы всегда руководствуемся следующими ключевыми нормативными документами:

• ПУЭ (Правила устройства электроустановок), седьмое издание. Основной документ, регламентирующий требования к устройству электроустановок.
• СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа". Свод правил, детализирующий требования к электроустановкам в гражданском строительстве.
• СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий". Документ, предшествующий СП 256, но до сих пор актуальный в части некоторых положений.
• ГОСТ Р 50571.1-2009 (МЭК 60364-1:2005) "Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, определения". Общие требования к низковольтным электроустановкам.
• ГОСТ Р 50571.5.52-2011 (МЭК 60364-5-52:2009) "Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки". Правила выбора и монтажа электропроводок.
• ГОСТ Р 50571.4.44-2011 (МЭК 60364-4-44:2007) "Электроустановки низковольтные. Часть 4-44. Требования по обеспечению безопасности. Защита от отклонений напряжения и электромагнитных возмущений". Стандарт, напрямую касающийся защиты от перенапряжений и понижений напряжения.
• ГОСТ Р 51322.1-2011 (МЭК 60335-1:2001) "Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования". Требования к безопасности бытовых приборов, косвенно подтверждающие необходимость защиты от нестабильного напряжения.
• Федеральный закон от 23.11.2009 № 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации". Общие положения об энергоэффективности, которые также учитываются при проектировании.

Стоимость проектирования однолинейных схем и систем защиты

Понимая, что каждый проект уникален, мы предлагаем гибкий подход к ценообразованию наших услуг. Стоимость проектирования однолинейной схемы, а также комплексной системы защиты, включающей УЗМ, зависит от множества факторов: площади объекта, количества потребителей, сложности электроустановки, наличия трехфазного ввода и индивидуальных пожеланий заказчика. Для вашего удобства мы разработали онлайн-калькулятор, который поможет вам сориентироваться в предварительных расценках на наши услуги.

Ниже вы можете воспользоваться нашим калькулятором, чтобы получить ориентировочную стоимость проектирования инженерных систем для вашего объекта. Просто выберите необходимые категории услуг, и система автоматически рассчитает предварительную стоимость.

В заключение хочется подчеркнуть, что УЗМ – это не роскошь, а насущная необходимость в любой современной электроустановке. Его грамотное применение, отраженное в корректно составленной однолинейной схеме, обеспечивает не только сохранность имущества, но и, что самое важное, безопасность людей. Инвестиции в качественную систему защиты всегда окупаются многократно, предотвращая значительно более серьезные потери. Обращайтесь к профессионалам, чтобы ваша электроустановка была спроектирована и реализована на высшем уровне.
