Комплексное Проектирование Промышленного Электроснабжения: От Концепции до Реализации

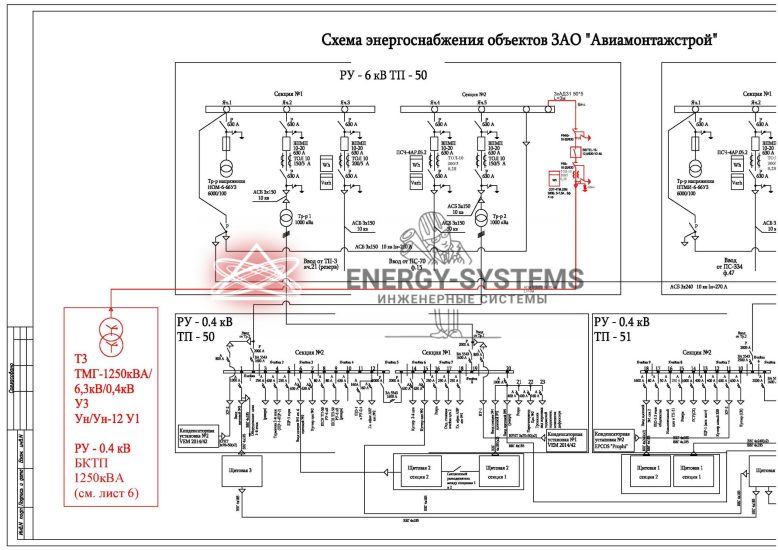

Выбор оптимального напряжения для промышленной сети – это комплексное решение, зависящее от нескольких ключевых факторов, включая общую потребляемую мощность, протяженность линий, тип и мощность электроприемников, а также экономические соображения. Основная цель – минимизировать потери энергии при передаче и распределении, а также капитальные и эксплуатационные затраты. Для небольших предприятий с потребляемой мощностью до 1 МВт и относительно короткими сетями обычно используют напряжение 0,4 кВ (380/220 В), как это определено ГОСТ 29322-2014 "Напряжения стандартные". Это стандартное напряжение для большинства низковольтных нагрузок. При увеличении мощности и протяженности сети (обычно от 1 МВт до 10 МВт) целесообразно использовать среднее напряжение 6 кВ или 10 кВ. Это позволяет значительно снизить токи в линиях, уменьшить сечение кабелей и, соответственно, потери мощности и напряжения. В таких случаях строятся трансформаторные подстанции, понижающие напряжение с 6/10 кВ до 0,4 кВ непосредственно у потребителей. Для крупных промышленных комплексов с мощностью свыше 10 МВт и значительными расстояниями могут применяться напряжения 35 кВ, 110 кВ и выше. Это позволяет подключиться к высоковольтным сетям энергосистемы, снижая затраты на передачу энергии. Факторы, влияющие на выбор: 1. **Мощность нагрузки:** Чем выше мощность, тем выше напряжение экономически целесообразно. 2. **Длина линии:** Длинные линии требуют более высокого напряжения для минимизации потерь и падения напряжения. 3. **Стоимость оборудования:** Высоковольтное оборудование дороже, но экономия на потерях и кабелях может компенсировать это. 4. **Стандартизация:** Использование стандартных напряжений упрощает эксплуатацию и обслуживание. 5. **Безопасность:** Высокие напряжения требуют более строгих мер безопасности и квалификации персонала. Оптимальное решение достигается путем технико-экономического сравнения различных вариантов.

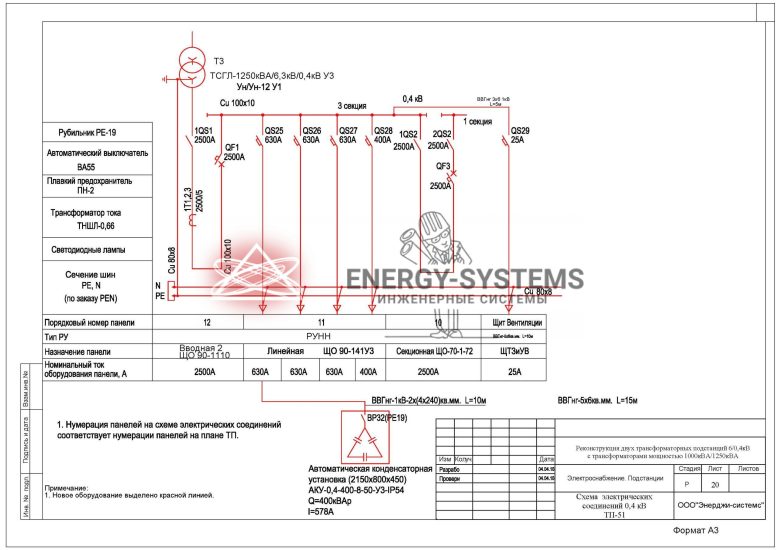

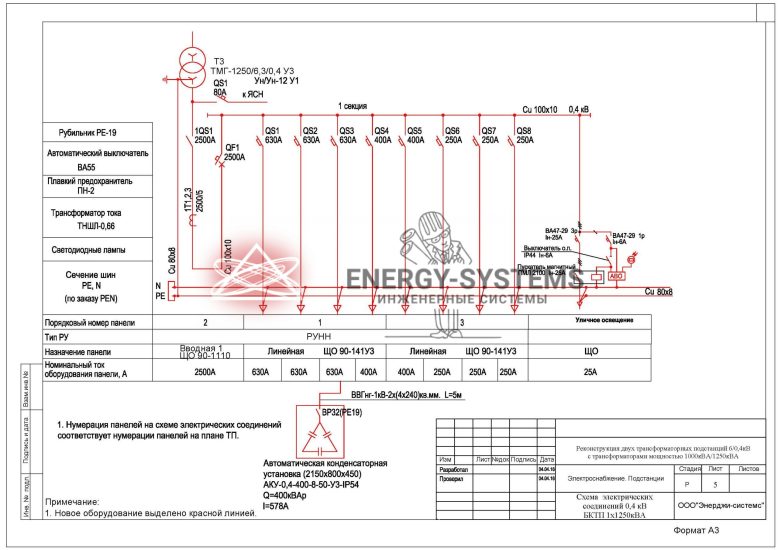

Компенсация реактивной мощности на производстве является критически важной мерой для снижения потерь в электрических сетях, повышения коэффициента мощности (cos φ) и уменьшения штрафов за превышение договорных значений, согласно Постановлению Правительства РФ № 442 от 04.05.2012 "О функционировании розничных рынков электрической энергии". Основные методы компенсации включают: 1. **Применение конденсаторных установок (КУ):** Это наиболее распространенный и экономически эффективный метод. Конденсаторные батареи генерируют опережающий реактивный ток, компенсируя отстающий ток индуктивных нагрузок (двигатели, трансформаторы, индукционные печи). Различают: * **Некоммутируемые (фиксированные) КУ:** Подключаются постоянно к шинам низкого напряжения и используются для компенсации постоянной базовой реактивной мощности. * **Автоматические КУ (АКУ):** Оснащены регулятором, который автоматически подключает или отключает секции конденсаторов в зависимости от текущей реактивной нагрузки, поддерживая заданный cos φ. Это соответствует требованиям ГОСТ 32144-2013 "Качество электрической энергии. Нормы качества электрической энергии в системах электроснабжения общего назначения". * **Децентрализованные КУ:** Устанавливаются непосредственно у крупных индуктивных потребителей, снижая потери в распределительной сети предприятия. 2. **Использование синхронных компенсаторов:** Это синхронные двигатели, работающие в режиме холостого хода с перевозбуждением. Они могут генерировать или потреблять реактивную мощность, обеспечивая гибкое регулирование. Однако, их применение ограничено из-за высокой стоимости, сложности эксплуатации и необходимости регулярного обслуживания. 3. **Применение статических компенсаторов реактивной мощности (СКРМ):** Современные устройства на базе силовой электроники (например, тиристорные регуляторы реактивной мощности – SVC или статические синхронные компенсаторы – STATCOM). Они обеспечивают очень быстрое и точное регулирование реактивной мощности, способны компенсировать несимметрию и гармоники, но значительно дороже конденсаторных установок. Их применяют для высокодинамичных нагрузок, где требуется мгновенная компенсация. Выбор конкретного метода определяется характером нагрузки, ее мощностью, динамикой изменения, наличием гармонических искажений, а также экономическими показателями.

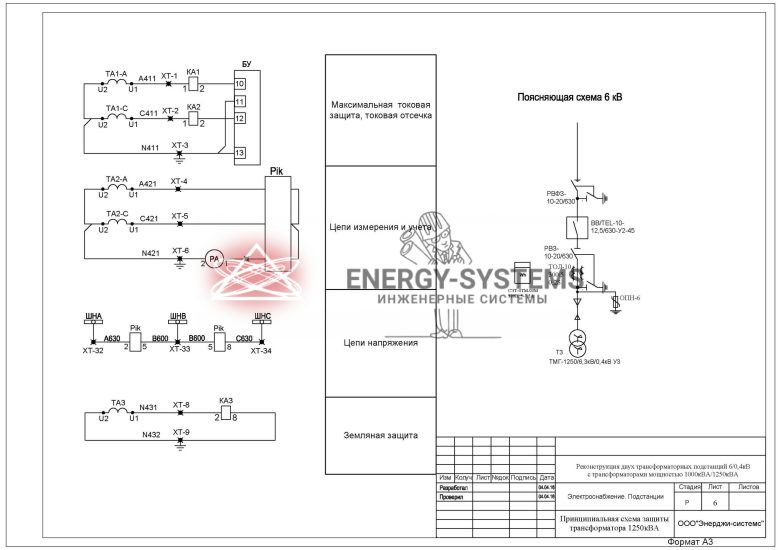

Расчет токов короткого замыкания (ТКЗ) является фундаментальной задачей при проектировании промышленных электроустановок, поскольку от его точности зависит выбор и правильная настройка защитного оборудования (автоматические выключатели, предохранители, релейная защита), а также стойкость оборудования к электродинамическим и термическим воздействиям, как указано в ПУЭ (глава 1.4) и ГОСТ Р 58004-2017 "Электроустановки напряжением выше 1 кВ переменного тока. Методы расчета токов короткого замыкания". Основные цели расчета ТКЗ: 1. **Выбор коммутационной аппаратуры:** Автоматические выключатели и предохранители должны иметь отключающую способность, превышающую максимальный ТКЗ в точке установки. 2. **Проверка термической и электродинамической стойкости оборудования:** Кабели, шины, трансформаторы должны выдерживать ТКЗ без повреждений. 3. **Настройка релейной защиты:** Уставки защиты должны быть согласованы с ТКЗ для обеспечения селективности и быстродействия. Основные методы расчета: 1. **Метод симметричных составляющих:** Наиболее универсальный метод, позволяющий рассчитывать не только трехфазные, но и двухфазные, однофазные КЗ, а также КЗ на землю. Он основан на разложении несимметричных режимов на три симметричные системы (прямой, обратной и нулевой последовательностей). Для каждой системы строится своя схема замещения, учитывающая параметры элементов сети. 2. **Метод удельных сопротивлений (омический метод):** Упрощенный метод, часто используемый для расчетов трехфазных КЗ в сетях до 1000 В. Он предполагает суммирование активных и реактивных сопротивлений элементов сети до точки КЗ. 3. **Метод типовых кривых (для упрощенных расчетов):** Используется для предварительных оценок на ранних стадиях проектирования. При расчете учитываются параметры всех элементов цепи: сопротивление источников питания (энергосистемы), трансформаторов, кабелей/воздушных линий, реакторов, а также сопротивление дуги при КЗ (если это необходимо). Современные расчеты ТКЗ обычно выполняются с использованием специализированного программного обеспечения, такого как ETAP, DIgSILENT PowerFactory или RastrWin, что обеспечивает высокую точность и скорость.

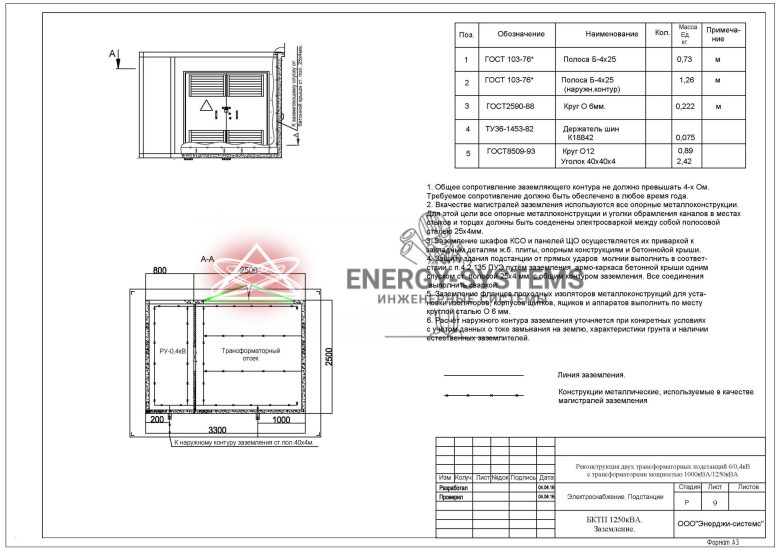

Проектирование системы заземления на промышленных предприятиях имеет ряд особенностей, обусловленных масштабом, разнообразием оборудования, высокими мощностями и повышенными требованиями к безопасности. Цель – обеспечение электробезопасности персонала, защита оборудования от повреждений и создание устойчивой работы электроустановок, что регламентируется главами 1.7 и 7.1 ПУЭ, а также ГОСТ Р 50571.5.54-2013 "Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрооборудования. Заземляющие устройства и защитные проводники". Основные особенности: 1. **Комплексность:** Система заземления должна быть единой и охватывать все электроустановки, металлические корпуса оборудования, трубопроводы, строительные конструкции, а также молниезащиту. Это предполагает создание главного заземляющего контура, к которому подключаются все локальные заземлители и заземляющие проводники. 2. **Тип заземляющей системы:** Выбор типа системы (TN-C, TN-S, TN-C-S, TT, IT) зависит от характера предприятия, категории надежности электроснабжения, требований к качеству электроэнергии и специфики технологических процессов. Например, для объектов с высокочувствительным электронным оборудованием часто применяют системы TN-S или IT для минимизации помех и повышения надежности. 3. **Расчет сопротивления заземляющего устройства:** Он должен быть выполнен с учетом удельного сопротивления грунта (которое может значительно меняться в зависимости от сезона и влажности), климатических условий и требуемых значений сопротивления растеканию тока. Для крупных объектов часто используют сложные конфигурации заземлителей (сетки, глубинные электроды) для достижения низкого сопротивления. 4. **Защита от молнии:** Система заземления является неотъемлемой частью молниезащиты (согласно СО 153-34.21.122-2003 "Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций"). Необходимо обеспечить отвод токов молнии в землю без опасных перенапряжений. 5. **Потенциалы:** Особое внимание уделяется выравниванию потенциалов на территории предприятия для предотвращения шагового напряжения и напряжения прикосновения, особенно в зонах повышенной опасности. 6. **Материалы и конструкция:** Используются коррозионностойкие материалы (омедненная сталь, нержавеющая сталь) и надежные соединения, способные выдерживать высокие токи КЗ и обеспечивать долговечность системы. Проектирование требует глубокого анализа всех факторов и строгого соблюдения нормативных требований для обеспечения безопасности и надежности работы промышленного объекта.

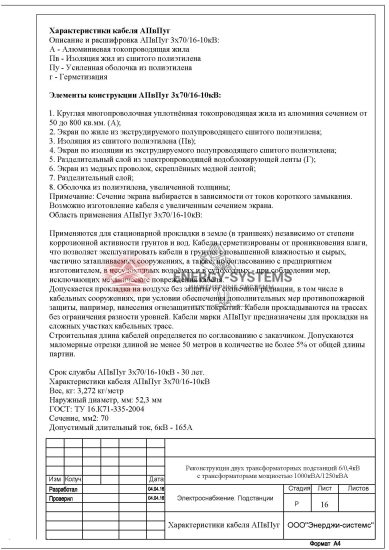

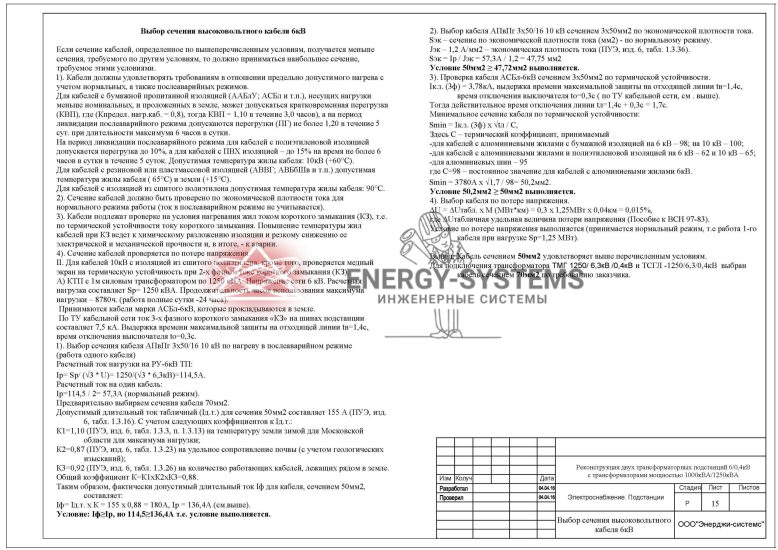

Выбор силовых кабелей для промышленных установок – это ответственный этап проектирования, определяющий надежность, безопасность и экономичность системы электроснабжения. Основные требования и критерии выбора регламентируются главами 2.1, 2.3 ПУЭ, ГОСТ 31996-2012 "Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия" и ГОСТ 16442-80 "Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 0,66 до 6 кВ". Ключевые факторы выбора: 1. **Номинальное напряжение сети:** Кабель должен быть рассчитан на напряжение, соответствующее напряжению сети, с запасом по изоляции. 2. **Длительно допустимый ток:** Сечение жил кабеля выбирается таким образом, чтобы он мог пропускать максимальный рабочий ток без перегрева, учитывая условия прокладки (температура окружающей среды, способ прокладки – в земле, на воздухе, в трубах, в пучках). Таблицы допустимых токовых нагрузок приведены в ПУЭ. 3. **Ток короткого замыкания (ТКЗ):** Кабель должен выдерживать термические и электродинамические воздействия ТКЗ в течение времени срабатывания защиты без повреждения. Это проверяется по допустимой температуре нагрева жил при КЗ. 4. **Условия прокладки и эксплуатации:** * **Механические воздействия:** Для прокладки в земле, по воздуху, в кабельных каналах, по стенам требуются кабели с различной конструкцией брони и оболочки. * **Температура:** Диапазон рабочих температур должен соответствовать условиям эксплуатации. * **Агрессивные среды:** В химически агрессивных средах требуются кабели с оболочкой из специальных полимерных материалов, устойчивых к коррозии. * **Пожарная безопасность:** Особое внимание уделяется кабелям для прокладки во взрыво- и пожароопасных зонах, а также в местах массового скопления людей. Используются кабели с пониженным дымо- и газовыделением (нг-LS), не распространяющие горение (нг), огнестойкие (нг-FRLS) – согласно ГОСТ 31565-2012 "Кабельные изделия. Требования пожарной безопасности". 5. **Материал жил:** Медь обладает лучшей проводимостью, но дороже. Алюминий легче и дешевле, но имеет меньшую механическую прочность и большую хрупкость. Выбор зависит от экономической целесообразности и требований проекта. 6. **Конструкция кабеля:** Количество жил, наличие брони, тип изоляции (ПВХ, СПЭ) выбираются исходя из технических требований и условий монтажа. Правильный выбор кабеля обеспечивает надежную и безопасную работу электроустановки на протяжении всего срока службы.

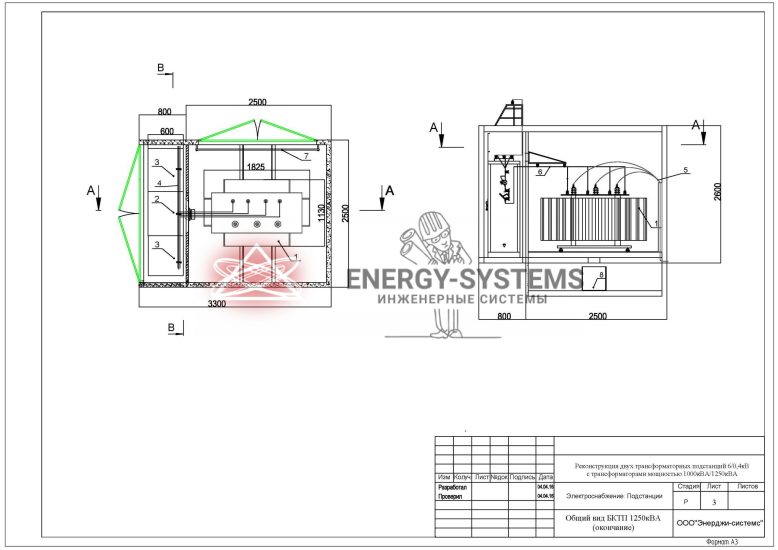

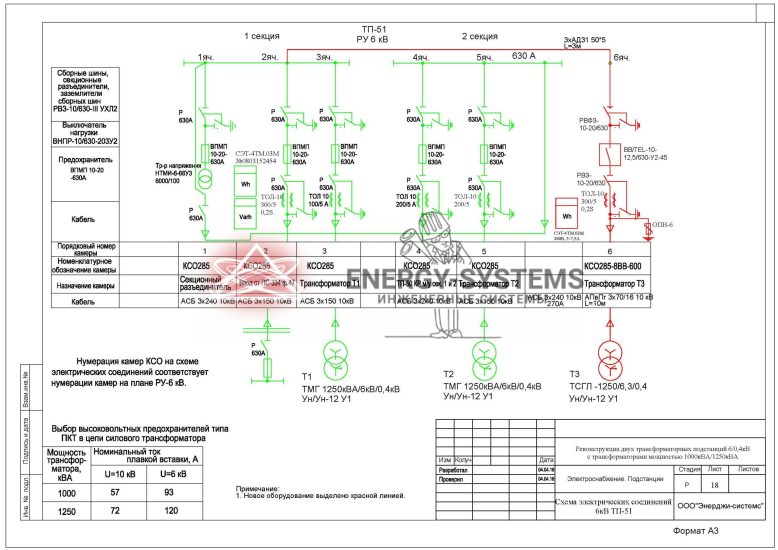

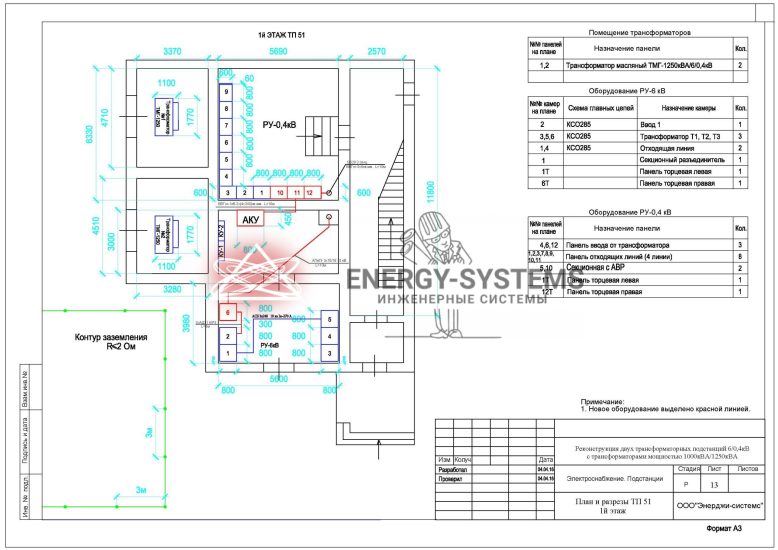

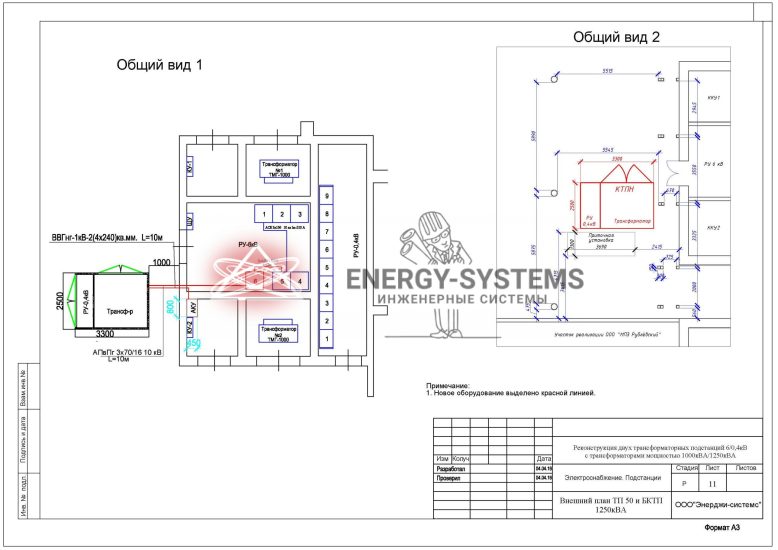

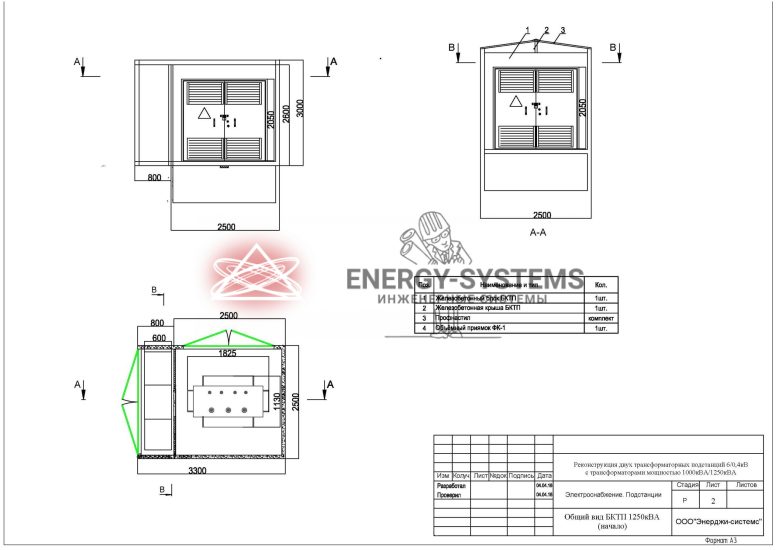

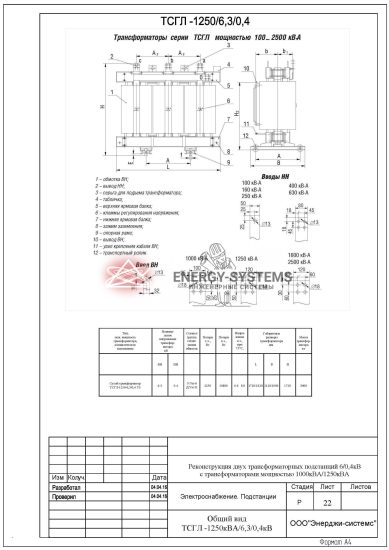

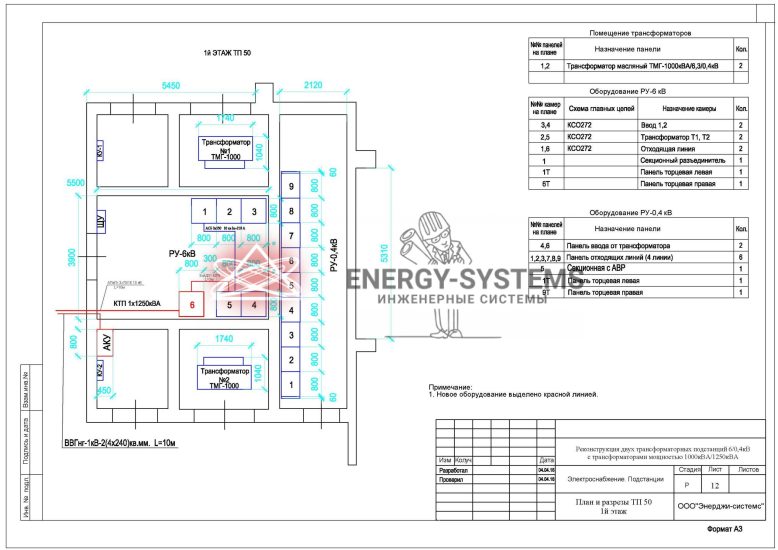

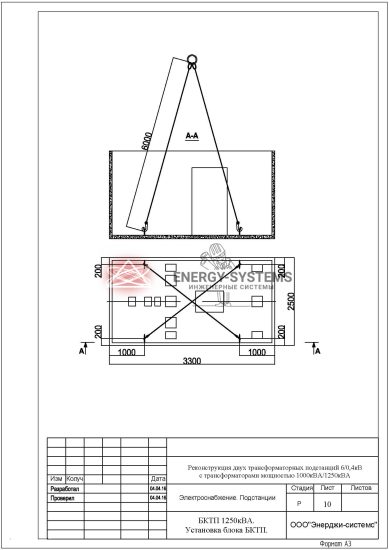

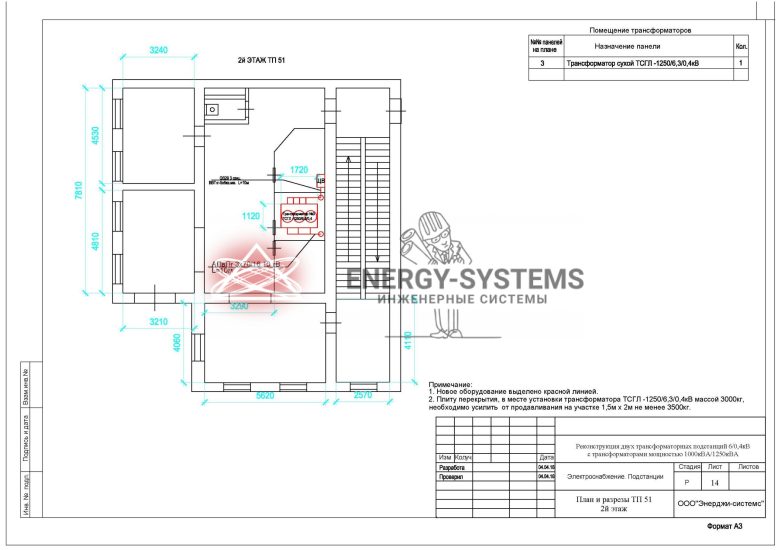

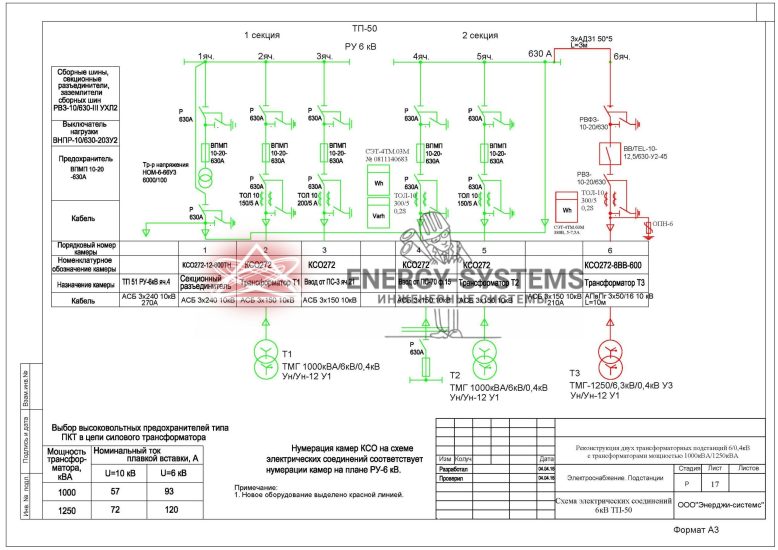

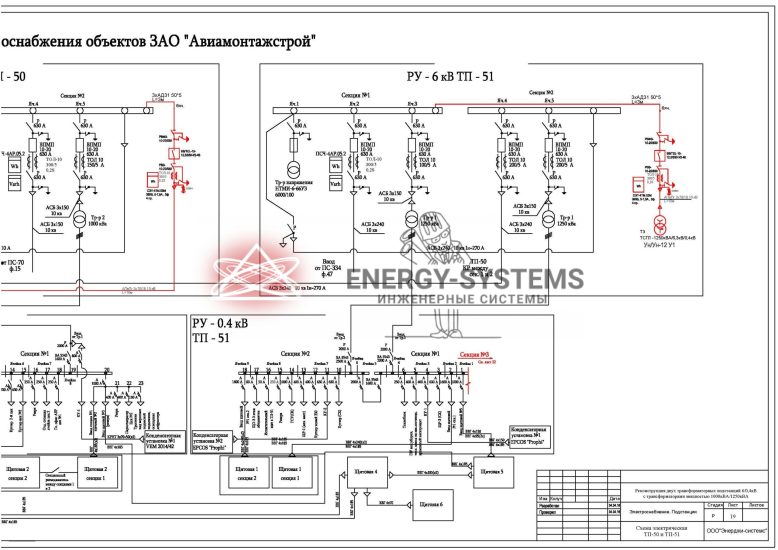

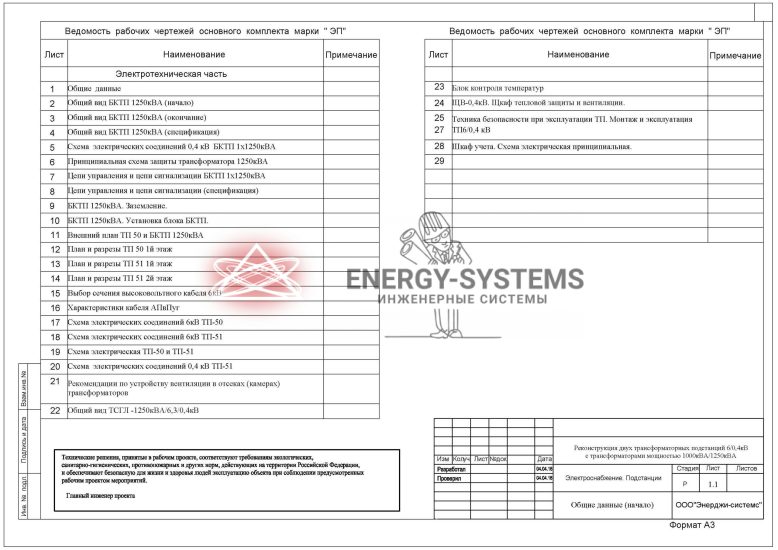

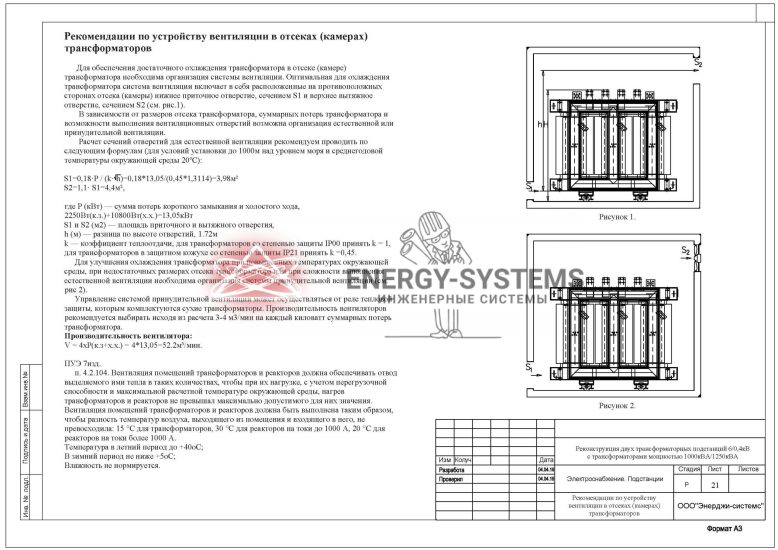

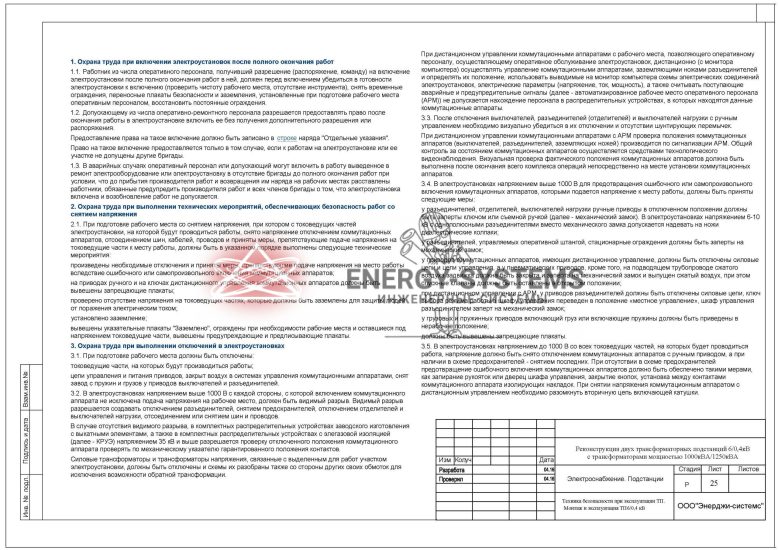

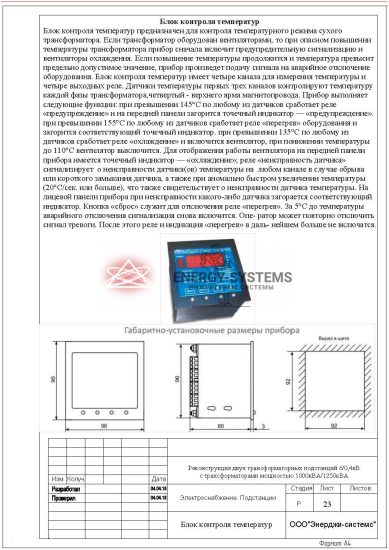

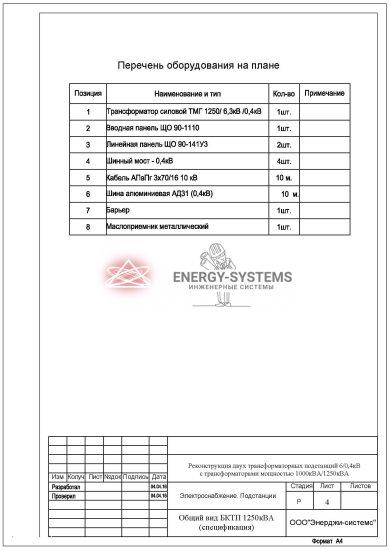

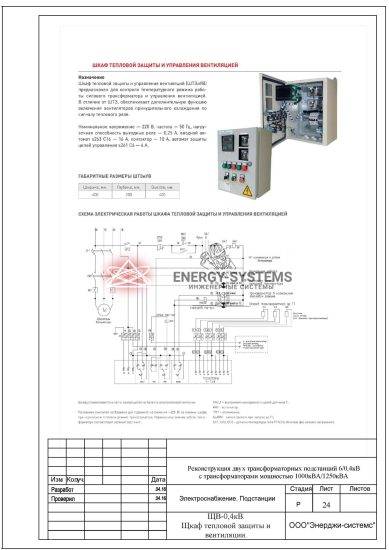

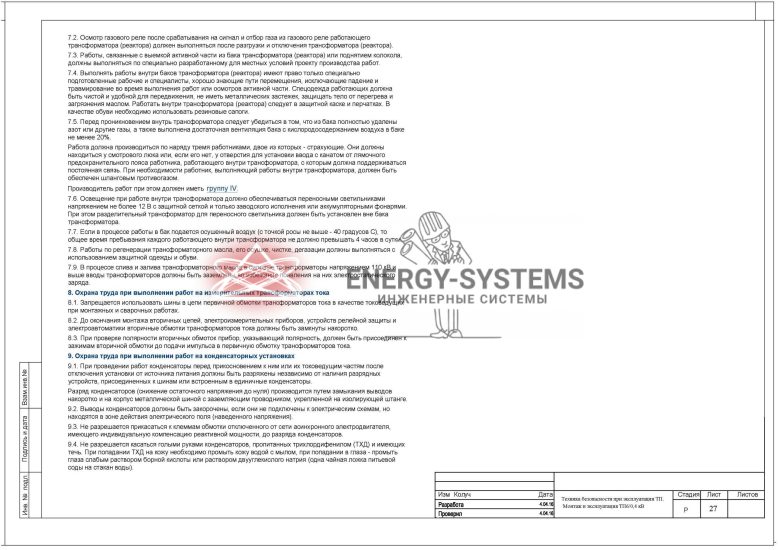

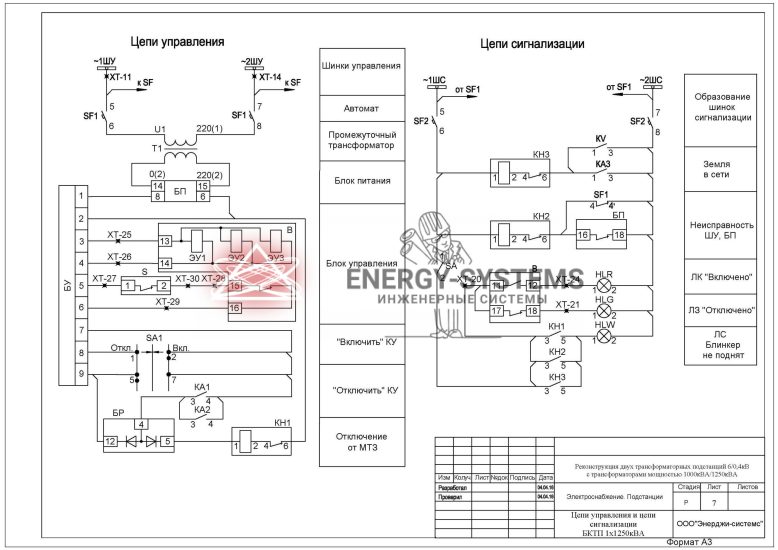

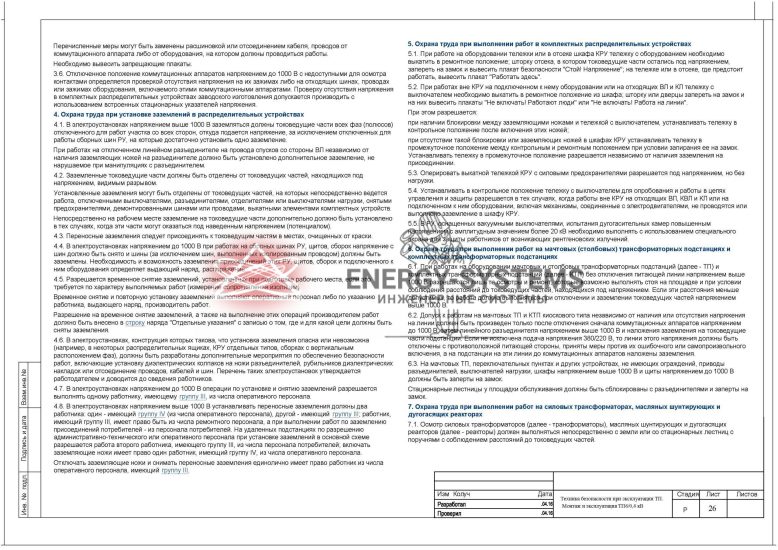

Выбор типа трансформаторной подстанции (ТП) для промышленного предприятия – это многофакторное решение, определяющее эффективность, безопасность и стоимость системы электроснабжения. Он зависит от следующих ключевых аспектов, регламентированных ПУЭ и соответствующими ГОСТами (например, ГОСТ 14209-85 "Трансформаторы силовые. Допустимые нагрузки"). 1. **Мощность трансформаторов:** Чем выше требуемая мощность, тем крупнее и сложнее будет ТП. Для больших мощностей (от нескольких МВА) чаще используют закрытые ТП (ЗТП) или комплектные трансформаторные подстанции наружной установки (КТПН), вмещающие несколько трансформаторов. 2. **Класс напряжения:** От класса напряжения (10 кВ, 35 кВ, 110 кВ и выше) зависит тип распределительных устройств (РУ) и коммутационной аппаратуры. 3. **Место установки и доступная площадь:** * **Мачтовые ТП (МТП):** Экономичны, но ограничены по мощности (до 250 кВА) и устанавливаются на опорах ВЛ. Подходят для небольших удаленных объектов. * **Комплектные трансформаторные подстанции (КТП):** Наиболее распространены. Бывают наружной установки (КТПН, КТПМ – мачтовые) и внутренней установки (КТПВ). КТПН – компактны, мобильны, поставляются полностью готовыми к подключению, подходят для большинства промышленных объектов. * **Закрытые трансформаторные подстанции (ЗТП):** Отдельно стоящие или пристроенные здания. Используются для крупных предприятий, где требуется размещение большого количества оборудования, мощных трансформаторов, а также для обеспечения повышенной безопасности и эстетики. * **Встроенные ТП:** Размещаются внутри производственных зданий. Требуют соблюдения строгих норм пожарной безопасности и вентиляции, но позволяют максимально приблизить ТП к потребителю. 4. **Требования к надежности электроснабжения:** Для потребителей I и II категории надежности (согласно ПУЭ, глава 1.2) часто применяются двухтрансформаторные подстанции с АВР, что обеспечивает резервирование. 5. **Экологические и пожарные требования:** При наличии взрыво- и пожароопасных зон на предприятии предъявляются особые требования к конструктивному исполнению ТП, типу трансформаторов (например, сухие или с негорючим диэлектриком вместо маслонаполненных). 6. **Климатические условия:** Учитываются температурные режимы, влажность, ветровые и снеговые нагрузки при выборе исполнения (УХЛ1, УХЛ2 и т.д. по ГОСТ 15150-69). 7. **Бюджетные ограничения:** Стоимость различных типов ТП может значительно отличаться, что также влияет на окончательное решение. Все эти факторы анализируются в комплексе для выбора наиболее оптимального и безопасного решения.

Защита от перенапряжений в промышленных электроустановках является критически важной для предотвращения повреждения оборудования, обеспечения непрерывности технологических процессов и безопасности персонала. Перенапряжения могут быть вызваны атмосферными явлениями (грозовые перенапряжения) или коммутационными процессами (переключения в сети, обрывы фаз), что регламентируется главой 4.2 ПУЭ "Защита от перенапряжений". Основные методы и средства защиты: 1. **Ограничители перенапряжений нелинейные (ОПН):** Наиболее эффективные и широко используемые устройства. ОПН представляют собой варисторы из оксида цинка, которые при нормальном напряжении имеют очень высокое сопротивление, а при превышении определенного порога (перенапряжении) резко снижают его, отводя импульс тока в землю. Они не содержат искровых промежутков, что исключает сопровождение током промышленной частоты и обеспечивает безынерционное срабатывание. ОПН устанавливаются на вводах в подстанции, у мощных трансформаторов, на линиях. Соответствуют ГОСТ Р 51992-2011 "Устройства для защиты от импульсных перенапряжений. Часть 1. Эксплуатационные характеристики и принципы выбора". 2. **Разрядники вентильные (РВ):** Более старые устройства, использующие искровые промежутки и нелинейные резисторы. Они менее эффективны, чем ОПН, так как после пробоя искрового промежутка через них может протекать сопровождающий ток промышленной частоты. Применяются реже, в основном на менее ответственных объектах. 3. **Искровые промежутки:** Простейшие устройства, состоящие из двух электродов, между которыми при перенапряжении возникает пробой. Не обеспечивают гашения сопровождающего тока и используются в основном для защиты низковольтного оборудования или как дополнительная защита. 4. **Заземление:** Надежная система заземления является основой для эффективной работы всех средств защиты от перенапряжений. Она обеспечивает безопасный отвод токов перенапряжения в землю. Требования к заземлению изложены в ПУЭ (глава 1.7) и СО 153-34.21.122-2003 "Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций". 5. **Координация изоляции:** Выбор уровня изоляции оборудования в соответствии с ожидаемыми перенапряжениями и установка защитных аппаратов с определенными уровнями срабатывания. 6. **Экранирование и грозозащитные тросы:** Для защиты воздушных линий электропередачи используются грозозащитные тросы, которые перехватывают прямые удары молнии, а также экранирование кабельных линий. Комплексная защита включает в себя комбинацию этих средств, расположенных по многоступенчатой схеме, чтобы обеспечить надежную защиту всего оборудования от различных видов перенапряжений.

Энергетический аудит, проводимый на этапе проектирования или модернизации промышленных объектов, играет фундаментальную роль в создании эффективной, экономичной и устойчивой системы электроснабжения. Его важность обусловлена несколькими факторами, а необходимость регулируется Федеральным законом от 23.11.2009 № 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности". 1. **Определение базовых потребностей и профиля нагрузки:** Аудит позволяет точно оценить текущее и прогнозируемое энергопотребление всех технологических процессов и вспомогательных систем. Это включает анализ графиков нагрузки, пиковых значений, сезонных колебаний и коэффициента использования мощности. Без этого невозможно правильно выбрать мощность трансформаторов, сечение кабелей и тип распределительных устройств. 2. **Выявление потенциала энергосбережения:** Аудит помогает обнаружить неэффективные участки в существующей системе (например, устаревшее оборудование, избыточные мощности, низкий коэффициент мощности) и предложить решения для их оптимизации. При проектировании нового объекта это позволяет сразу заложить энергоэффективные решения. 3. **Обоснование инвестиций:** Результаты аудита предоставляют количественные данные о потенциальной экономии энергоресурсов и сроках окупаемости предлагаемых решений. Это является мощным аргументом для инвесторов и руководства при принятии решений о финансировании проекта. 4. **Оптимизация проектных решений:** На основе данных аудита можно принять обоснованные решения по выбору оборудования (энергоэффективные двигатели, светодиодное освещение, системы компенсации реактивной мощности), по архитектуре сети (оптимальное напряжение, конфигурация подстанций) и по внедрению систем управления энергопотреблением. 5. **Соответствие нормативным требованиям:** Аудит помогает убедиться, что проект соответствует действующим нормам и стандартам в области энергоэффективности и энергосбережения, избегая возможных штрафов и предписаний. 6. **Снижение эксплуатационных расходов:** Заложенные на этапе проектирования энергоэффективные решения значительно сокращают будущие операционные затраты предприятия на электроэнергию, что повышает его конкурентоспособность. Таким образом, энергетический аудит – это не просто формальность, а стратегический инструмент, позволяющий создать максимально эффективную и экономически выгодную систему электроснабжения промышленного предприятия.

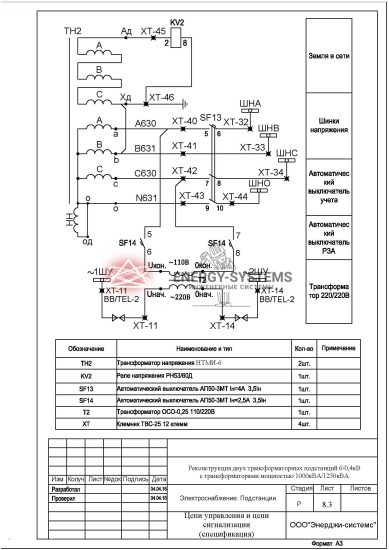

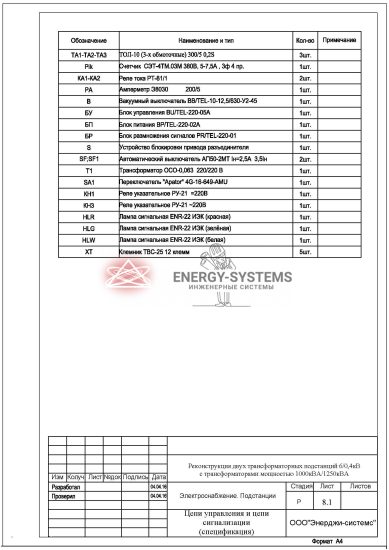

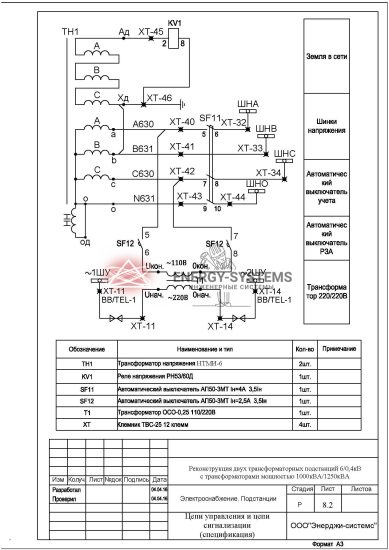

Современные подходы к автоматизации электроснабжения промышленных предприятий направлены на повышение надежности, эффективности, безопасности и управляемости системы. Они интегрируют передовые технологии и соответствуют концепции "умных сетей" (Smart Grid), что отражено в ГОСТ Р 55074-2012 "Интеллектуальные энергетические системы". 1. **Системы диспетчерского контроля и управления (SCADA):** Это основа современной автоматизации. SCADA-системы собирают данные в реальном времени со всех элементов электросети (трансформаторы, выключатели, реле, счетчики), позволяют дистанционно управлять коммутационными аппаратами, анализировать аварийные ситуации и формировать отчеты. Они обеспечивают централизованный мониторинг и управление, значительно повышая оперативность реагирования. 2. **Микропроцессорные устройства релейной защиты и автоматики (МПРЗА):** Заменили устаревшие электромеханические реле. МПРЗА обладают высокой точностью, быстродействием, имеют широкий набор функций (защита от КЗ, перегрузок, замыканий на землю, АВР), способны к самодиагностике и взаимодействию с SCADA-системами по цифровым протоколам (например, МЭК 61850 – ГОСТ Р МЭК 61850-7-2-2015). 3. **Автоматическое включение резерва (АВР):** Современные АВР обеспечивают быстрое и бесперебойное переключение потребителей на резервный источник питания при исчезновении напряжения на основном. Микропроцессорные АВР имеют гибкие настройки, возможность приоритетного включения и интеграцию в общую систему автоматизации. 4. **Системы управления качеством электроэнергии:** Включают в себя активные фильтры гармоник, статические компенсаторы реактивной мощности (STATCOM), которые динамически регулируют параметры сети, улучшая коэффициент мощности, снижая гармонические искажения и повышая стабильность напряжения. 5. **Системы учета и анализа энергопотребления (АИИС КУЭ):** Позволяют осуществлять точный коммерческий и технический учет электроэнергии, выявлять неэффективные участки, прогнозировать потребление и оптимизировать режимы работы оборудования. 6. **Прогностическое обслуживание (Predictive Maintenance):** С использованием датчиков, ИИ и аналитики данных, системы автоматизации могут предсказывать отказы оборудования (например, трансформаторов, выключателей) до их возникновения, планируя обслуживание и предотвращая аварии. 7. **Интеграция с АСУ ТП:** Автоматизация электроснабжения тесно интегрируется с автоматизированными системами управления технологическими процессами (АСУ ТП) предприятия, обеспечивая единое информационное пространство и координированное управление всеми инженерными системами. Эти подходы позволяют не только повысить надежность, но и добиться значительной экономии ресурсов, а также обеспечить гибкость и адаптивность промышленного электроснабжения к изменяющимся условиям.
