Почему проект электроснабжения завода — это не просто чертежи
Проект электроснабжения промышленного предприятия — это не просто набор схем и расчетов. Это тщательно продуманная стратегия, направленная на обеспечение:
- Безопасности персонала и оборудования.
- Надежности работы всех систем, минимизации простоев и аварийных ситуаций.
- Экономической эффективности за счет оптимизации энергопотребления и снижения эксплуатационных расходов.
- Соответствия всем действующим нормам и правилам, что является залогом успешного прохождения экспертиз и получения разрешений.
- Масштабируемости и гибкости системы для будущих модернизаций и расширения производства.
Игнорирование этих принципов на стадии проектирования может привести к серьезным последствиям, таким как частые аварии, высокие затраты на электроэнергию, штрафы со стороны надзорных органов и, что самое критичное, угроза жизни и здоровью людей.
Основные этапы проектирования электроснабжения промышленного объекта
Процесс создания проекта электроснабжения завода представляет собой многоступенчатую итерационную систему, каждый шаг которой имеет критическое значение.
Предпроектное обследование и сбор исходных данных
Начало любого успешного проекта — это глубокое погружение в специфику объекта. На этом этапе мы:
- Анализируем технологические процессы предприятия, определяем типы и количество основного электроприемного оборудования.
- Собираем информацию о существующих электрических сетях, их состоянии и возможностях подключения.
- Получаем технические условия (ТУ) на присоединение к электрическим сетям от сетевой организации. Технические условия — это ключевой документ, регламентирующий параметры присоединения, точки подключения, требования к мощности и классу напряжения.
- Определяем требуемую категорию надежности электроснабжения для различных потребителей на заводе в соответствии с ПУЭ, глава 1.2. Для критически важных производств, таких как непрерывные технологические линии или системы безопасности, может потребоваться I или II категория надежности, что подразумевает наличие двух независимых источников питания или резервного электроснабжения.
- Выполняем расчеты электрических нагрузок с учетом коэффициентов спроса и одновременности, что позволяет корректно определить необходимую присоединенную мощность.
Разработка концепции и технических решений
После сбора и анализа исходных данных формируется общая концепция будущей системы электроснабжения. Здесь решаются принципиальные вопросы:
- Выбор оптимальной схемы электроснабжения: радиальная, магистральная, смешанная. Для крупных заводов часто применяется кольцевая или глубоко эшелонированная схема с собственными трансформаторными подстанциями (ТП) и распределительными пунктами (РП).
- Определение мест размещения основных электроустановок: комплектных трансформаторных подстанций (КТП), распределительных устройств (РУ), главных распределительных щитов (ГРЩ).
- Выбор основного оборудования: трансформаторов, коммутационной аппаратуры, кабельной продукции, систем автоматического ввода резерва (АВР).
- Обоснование использования компенсирующих устройств реактивной мощности для снижения потерь и штрафов за качество электроэнергии.
Расчеты и обоснования
Этот этап является фундаментом проекта, где каждый элемент системы получает математическое подтверждение своей работоспособности и безопасности:

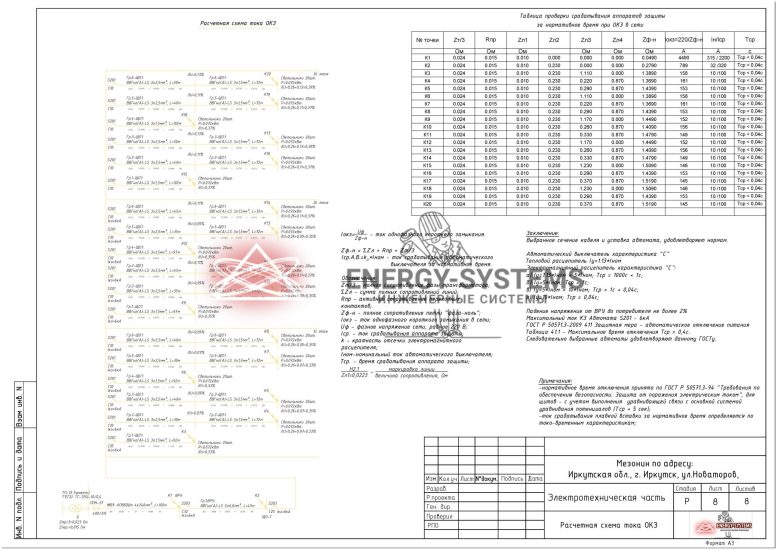

- Расчет токов короткого замыкания: необходим для правильного выбора защитной аппаратуры и обеспечения термической и динамической стойкости оборудования. ПУЭ, глава 1.4 устанавливает требования к защите электроустановок от сверхтоков.
- Расчет потерь напряжения: обеспечение соответствия напряжения на зажимах электроприемников допустимым отклонениям. ГОСТ 13109-97 (или актуальные его версии) регламентирует нормы качества электрической энергии.
- Расчет и проектирование систем заземления и молниезащиты: жизненно важные элементы для безопасности. Система заземления должна соответствовать ПУЭ, глава 1.7, а молниезащита — СО 153-34.21.122-2003 и РД 34.21.122-87.
- Выбор кабелей и проводов: по допустимому длительному току, по условиям нагрева при коротком замыкании, по потере напряжения.
- Расчет освещения: обеспечение нормируемой освещенности на рабочих местах и в производственных помещениях согласно СП 52.13330.2016 "Естественное и искусственное освещение".
Оформление проектной документации
Вся проделанная работа оформляется в виде комплекта проектной документации, соответствующей требованиям ГОСТ 21.1101-2013 "Основные требования к проектной и рабочей документации" и другим стандартам СПДС. Комплект обычно включает:

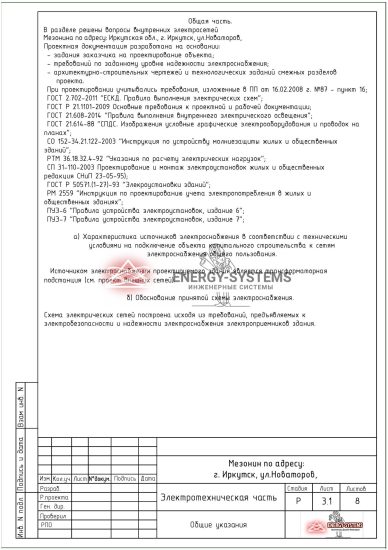

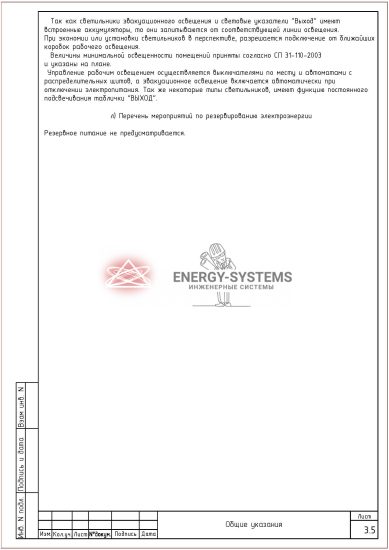

- Пояснительную записку с общими данными, обоснованиями и описанием принятых решений.

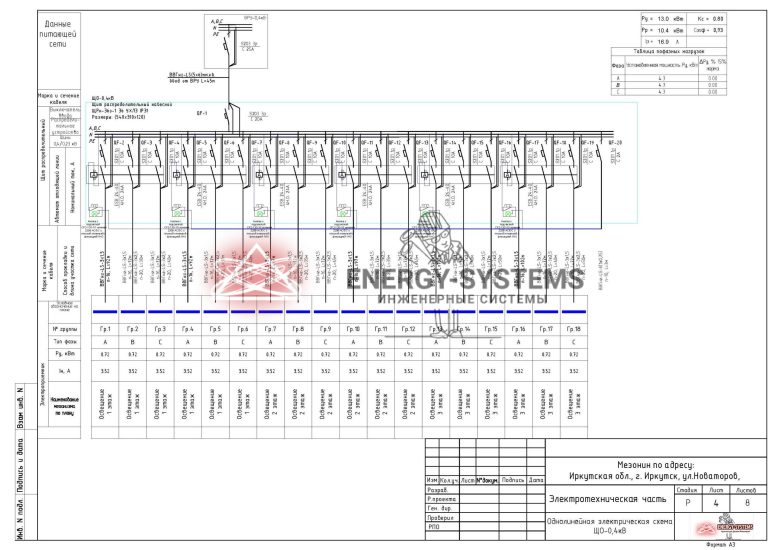

- Однолинейные схемы электроснабжения.

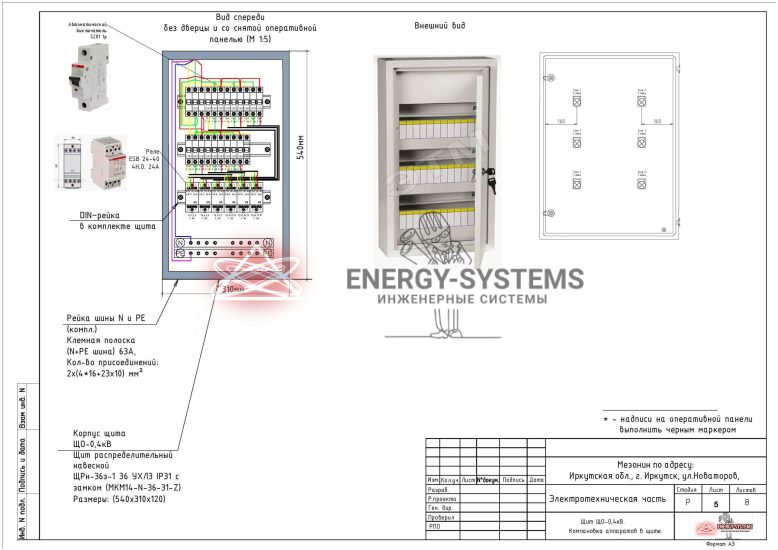

- Принципиальные схемы щитов и распределительных устройств.

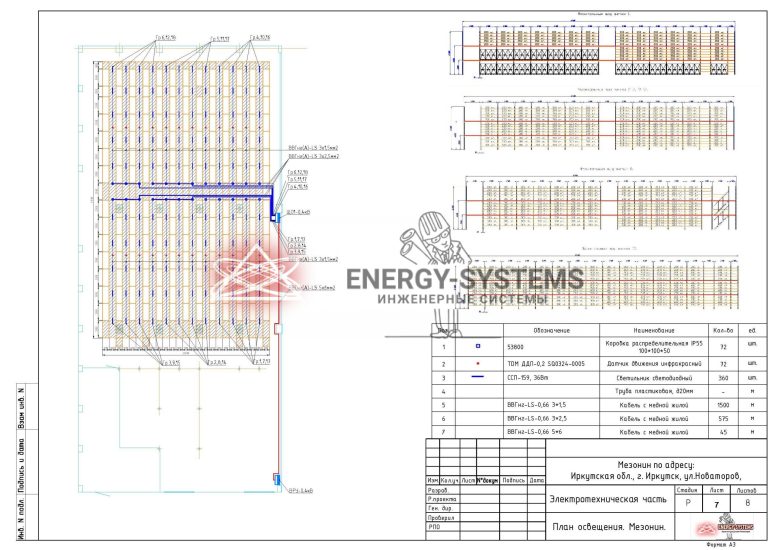

- Схемы прокладки кабельных трасс, планы расположения электрооборудования.

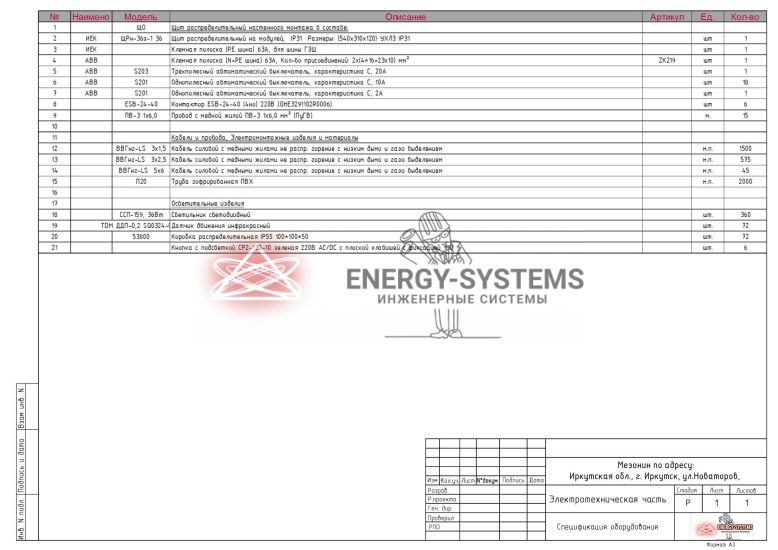

- Спецификации оборудования и материалов.

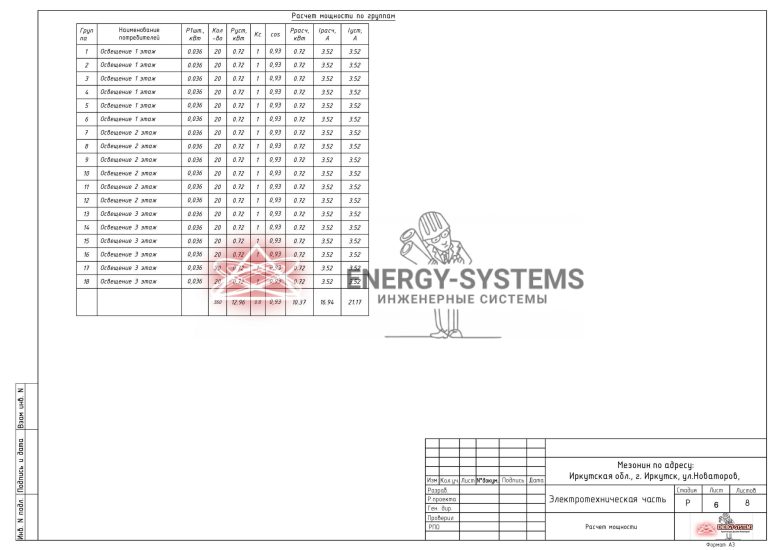

- Расчетные обоснования.
Согласование и экспертиза
Завершающий этап перед строительством — это согласование проекта в различных инстанциях, включая сетевую организацию, органы государственного энергетического надзора, а также прохождение государственной или негосударственной экспертизы проектной документации. Это требование закреплено в Градостроительном кодексе РФ и Постановлении Правительства РФ от 05.03.2007 № 145 "О порядке организации и проведения государственной экспертизы проектной документации и результатов инженерных изысканий". Для промышленных объектов, особенно опасных производственных объектов, важно учитывать требования Федерального закона от 21.07.1997 № 116-ФЗ "О промышленной безопасности опасных производственных объектов".
Особенности проектирования электроснабжения для промышленных объектов
Проектирование электроснабжения завода имеет ряд специфических аспектов, отличающих его от проектирования, например, жилых зданий или офисов.
Категории надежности электроснабжения
Промышленные предприятия, как правило, имеют потребителей I и II категории надежности. Это означает, что для них требуется обеспечение электроэнергией от двух независимых взаимно резервирующих источников питания. Например, для химического завода, остановка которого может привести к взрыву или отравлению, необходима I категория. Для таких объектов ПУЭ, глава 1.2, пункт 1.2.19 указывает на необходимость третьего, независимого источника, например, дизель-генераторной установки или аккумуляторных батарей, способного обеспечить электроснабжение на время переключения или до устранения аварии.
Компенсация реактивной мощности
Большинство промышленных электроприемников (двигатели, трансформаторы) потребляют не только активную, но и реактивную мощность. Избыток реактивной мощности приводит к увеличению токов в сетях, дополнительным потерям и снижению коэффициента мощности. Это не только неэффективно, но и влечет за собой штрафные санкции со стороны энергосбытовых компаний. Проектирование систем компенсации реактивной мощности, таких как конденсаторные установки, позволяет значительно улучшить эти показатели. Правила недискриминационного доступа к услугам по передаче электрической энергии, утвержденные Постановлением Правительства РФ № 861 от 27.12.2004, косвенно стимулируют потребителей к оптимизации реактивной мощности.
Системы заземления и молниезащиты
Для промышленных объектов, особенно расположенных на больших территориях, с множеством металлических конструкций, вопрос заземления и молниезащиты приобретает особое значение. Необходимо обеспечить надежную защиту от прямых ударов молнии, вторичных проявлений молнии, а также создать систему уравнивания потенциалов для предотвращения поражения электрическим током. Расчеты и проектирование этих систем должны строго соответствовать требованиям ПУЭ, глава 1.7, а также специализированным нормативным документам, таким как РД 34.21.122-87 "Инструкция по устройству молниезащиты зданий и сооружений".
Автоматизация и диспетчеризация
Современные заводы все чаще интегрируют системы электроснабжения с автоматизированными системами управления технологическими процессами (АСУ ТП) и системами диспетчеризации. Это позволяет в режиме реального времени отслеживать параметры сети, оперативно реагировать на аварии, оптимизировать режимы работы оборудования и вести учет энергопотребления. Проектирование таких систем требует глубоких знаний в области автоматики, телемеханики и информационных технологий.
Энергоэффективность и энергосбережение
В условиях роста цен на электроэнергию, вопросы энергоэффективности выходят на первый план. Проект электроснабжения должен предусматривать решения, направленные на снижение энергопопотребления: использование энергоэффективного оборудования, светодиодного освещения, частотных преобразователей для электродвигателей, систем управления нагрузками. Федеральный закон от 23.11.2009 № 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности" является основополагающим документом в этой области.
«При проектировании электроснабжения крупных промышленных объектов, помимо очевидных расчетов нагрузок и выбора кабелей, крайне важно уделять внимание деталям, которые на первый взгляд могут показаться второстепенными. Например, правильное зонирование электроснабжения по категориям надежности внутри одного цеха или грамотное проектирование системы компенсации реактивной мощности. Экономия на этих этапах может обернуться многомиллионными потерями в будущем из-за штрафов или простоев. Всегда закладывайте резерв и предусматривайте возможность поэтапного расширения — это сэкономит время и средства при будущей модернизации.»
— Сергей, главный инженер «Энерджи Системс», стаж работы 15 лет.

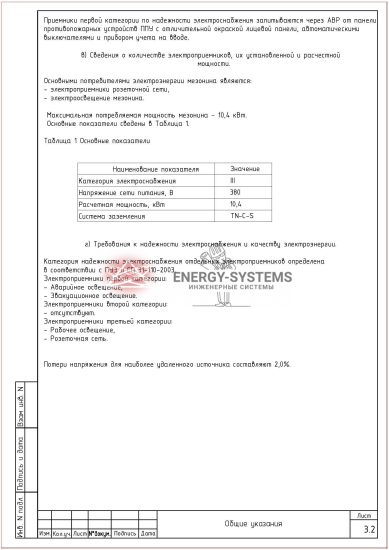

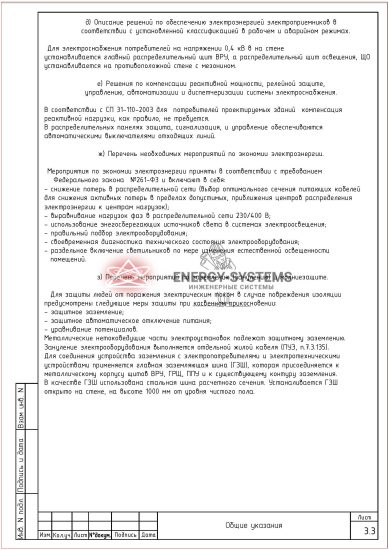

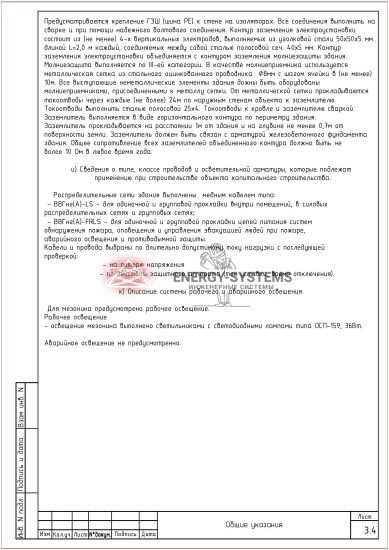

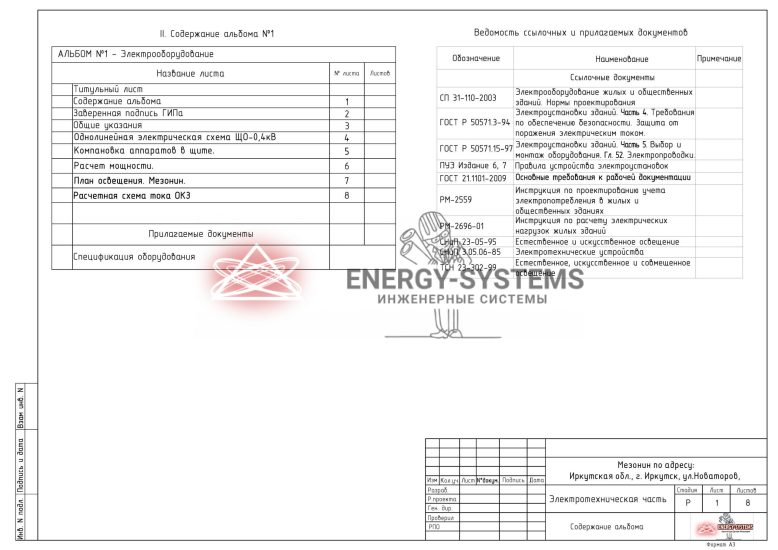

В нашей компании Энерджи Системс мы уделяем особое внимание деталям, которые могут существенно повлиять на долгосрочную эксплуатацию объекта. Вот небольшой проект, который мы можем выложить на сайте, но он дает хорошее представление о том, как будет выглядеть рабочий проект.
Выбор подрядчика для проектирования: критерии успеха
Успешность проекта электроснабжения завода во многом зависит от квалификации и опыта проектной организации. При выборе партнера важно обращать внимание на следующие аспекты:
- Опыт и репутация: Наличие успешно реализованных проектов аналогичного масштаба и сложности. Отзывы клиентов.
- Квалификация персонала: Инженеры-проектировщики должны обладать глубокими знаниями в области электротехники, автоматизации, нормативной базы и специфики промышленных объектов.
- Наличие необходимых допусков и лицензий: В частности, допуск СРО (Саморегулируемой организации) на выполнение проектных работ.
- Комплексный подход: Способность выполнять не только проект электроснабжения, но и смежные разделы — автоматизация, слаботочные системы, что обеспечивает лучшую координацию и минимизирует риски.
- Использование современного программного обеспечения: Для выполнения расчетов, моделирования и оформления документации.
- Гарантии и сопровождение: Поддержка проекта на всех этапах, включая прохождение экспертиз и авторский надзор.
Мы в «Энерджи Системс» гордимся своим опытом и командой высококвалифицированных специалистов, способных решить самые сложные задачи по проектированию инженерных систем для промышленных предприятий. Наш подход основан на глубоком анализе, применении инновационных решений и строгом соблюдении всех требований нормативной документации.
Нормативная база, используемая при проектировании
При разработке проекта электроснабжения завода мы руководствуемся обширным перечнем нормативно-правовых актов и стандартов Российской Федерации, что гарантирует соответствие проекта всем требованиям безопасности, надежности и эффективности. Ключевые документы включают:
- Правила устройства электроустановок (ПУЭ): Основной документ, устанавливающий требования к устройству электроустановок, выбору оборудования, защите, заземлению и молниезащите.
- Своды правил (СП):
- СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа" — хотя и для жилых, многие общие принципы проектирования и безопасности применимы и к промышленным объектам.
- СП 52.13330.2016 "Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95" — регламентирует нормы освещенности.
- СП 76.13330.2016 "Электротехнические устройства. Актуализированная редакция СНиП 3.05.06-85" — основные требования к монтажу электротехнических устройств.
- Государственные стандарты (ГОСТ):
- ГОСТ Р 50571 (серия стандартов) "Электроустановки низковольтные" — устанавливает общие требования к низковольтным электроустановкам.
- ГОСТ 21.1101-2013 "Система проектной документации для строительства. Основные требования к проектной и рабочей документации" — регламентирует оформление проектной документации.
- ГОСТ 21.613-2014 "Система проектной документации для строительства. Правила выполнения рабочей документации внутреннего электрического освещения".
- Федеральные законы:
- Федеральный закон от 27.12.2002 № 184-ФЗ "О техническом регулировании" — определяет правовые основы технического регулирования.
- Федеральный закон от 30.12.2009 № 384-ФЗ "Технический регламент о безопасности зданий и сооружений" — устанавливает минимально необходимые требования к безопасности зданий и сооружений.
- Федеральный закон от 23.11.2009 № 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности" — регулирует отношения по энергосбережению.
- Федеральный закон от 21.07.1997 № 116-ФЗ "О промышленной безопасности опасных производственных объектов" — для предприятий, относящихся к опасным производственным объектам.
- Постановления Правительства РФ:
- Постановление Правительства РФ от 27.12.2004 № 861 "Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии..." — регулирует вопросы технологического присоединения к электрическим сетям.
- Постановление Правительства РФ от 05.03.2007 № 145 "О порядке организации и проведения государственной экспертизы проектной документации и результатов инженерных изысканий".
