Современное отопление не просто согревает воздух, оно создает особый микроклимат, где каждый уголок дома наполнен уютом и теплом. Водяные теплые полы стали эталоном такого комфорта, предлагая невидимую, но ощутимую систему обогрева. 💧 Они преображают пространство, делая его более функциональным и эстетичным. Но за кажущейся простотой этой системы скрывается сложный инженерный расчет и тщательное проектирование. Ведь именно на этапе проекта закладываются все ключевые параметры, от которых зависит эффективность, долговечность и экономичность будущей системы. Без грамотного подхода водяной теплый пол может стать источником проблем, а не блаженства. 🛠️
Что такое водяной теплый пол и почему он так популярен? ✨
Водяной теплый пол это система отопления, при которой теплоноситель, обычно вода, циркулирует по трубам, уложенным под напольным покрытием. Тепло от труб равномерно передается стяжке, а затем излучается в помещение, нагревая воздух снизу вверх. Это принципиально отличается от радиаторного отопления, которое создает конвекционные потоки и неравномерное распределение температуры. С водяными теплыми полами вы забудете о холодных ногах и сквозняках! 👣
Основные преимущества системы водяных теплых полов:
- Высокий уровень комфорта: Тепло распределяется равномерно по всей площади пола, создавая идеальный температурный режим. Разница температур между полом и потолком минимальна. 🌡️
- Эстетика пространства: Отсутствие видимых отопительных приборов освобождает стены, позволяя воплощать любые дизайнерские решения. Больше никаких громоздких радиаторов! 🎨
- Энергоэффективность: Благодаря большой площади теплоотдачи, система может работать с более низкими температурами теплоносителя (30-45°C против 60-80°C для радиаторов), что значительно снижает затраты на отопление. 💸
- Гигиеничность: Снижение конвективных потоков уменьшает циркуляцию пыли в воздухе, что особенно важно для аллергиков и астматиков. 🌬️
- Долговечность: При правильном монтаже и эксплуатации срок службы труб водяного теплого пола может достигать 50 лет и более. 💪
- Безопасность: Отсутствие горячих поверхностей исключает риск ожогов, что особенно актуально в домах с маленькими детьми и домашними животными. 👶🐾
Ключевые этапы проектирования водяных теплых полов 📝
Проектирование это не просто рисунок труб на плане. Это комплексный процесс, который учитывает множество факторов, от архитектурных особенностей здания до климатических условий региона. Каждый этап имеет решающее значение для создания эффективной и надежной системы.
1. Сбор исходных данных и теплотехнический расчет 📊
Это отправная точка любого проекта. Инженеру необходимо получить максимально полную информацию о здании:
- Архитектурные планы: Размеры помещений, высота потолков, расположение окон и дверей. 🗺️
- Материалы ограждающих конструкций: Стены, пол, потолок, кровля, их толщина и теплотехнические характеристики. Это критически важно для определения теплопотерь. 🧱
- Тип остекления: Количество камер в стеклопакетах, наличие энергосберегающих покрытий. Окна являются значительным источником теплопотерь. 🪟
- Климатические данные региона: Средние температуры самой холодной пятидневки, продолжительность отопительного периода. ❄️
- Предполагаемые температуры в помещениях: Разные комнаты требуют разных температур, например, спальня 20°C, ванная комната 24°C. 🛀
- Напольные покрытия: Плитка, ламинат, паркет имеют разную теплопроводность, что влияет на шаг укладки труб. 🛋️
На основе этих данных выполняется теплотехнический расчет, который определяет общие теплопотери каждого помещения и всего здания. Это позволяет точно рассчитать необходимую мощность системы отопления.
2. Выбор источника тепла и гидравлический расчет 🌡️
Водяной теплый пол может работать с различными источниками тепла:
- Газовые котлы: Самый распространенный и экономичный вариант при наличии газопровода. 🔥
- Электрические котлы: Простота монтажа, но высокие эксплуатационные расходы при отсутствии льготных тарифов. ⚡
- Твердотопливные котлы: Автономность, но требуют ручной загрузки топлива и места для его хранения.
- Тепловые насосы: Высокая энергоэффективность, экологичность, но значительные первоначальные инвестиции. 🌍
После выбора источника тепла проводится гидравлический расчет. Он включает в себя:
- Определение расхода теплоносителя для каждого контура. 💧
- Расчет потерь давления в трубах и коллекторах. 📉
- Подбор циркуляционного насоса с учетом необходимого напора и производительности. ⚙️
- Балансировка контуров для равномерного распределения тепла. ⚖️
3. Проектирование схемы укладки труб и коллекторных групп 🐍🌀
Это сердце системы теплого пола. Существует несколько основных схем укладки труб:
- «Змейка» (последовательная): Проста в укладке, но может приводить к неравномерному нагреву пола по длине контура (начало горячее, конец холоднее). Обычно используется для небольших помещений или помещений с повышенными теплопотерями у внешней стены. 🐍
- «Улитка» (спираль): Обеспечивает наиболее равномерное распределение температуры по поверхности пола, так как подающая и обратная трубы идут параллельно. Это предпочтительный вариант для большинства помещений. 🐌
- «Двойная змейка» или «комбинированная»: Сочетает элементы змейки и улитки, позволяя компенсировать теплопотери в определенных зонах, например, вдоль окон. 🔄
Шаг укладки труб определяется теплопотерями помещения, типом напольного покрытия и желаемой температурой пола. Обычно он составляет от 100 до 300 мм. В зонах повышенных теплопотерь (у окон, дверей) шаг может быть уменьшен. 📏
Коллекторные группы (гребенки) это узлы, через которые теплоноситель распределяется по контурам теплого пола и возвращается обратно к источнику тепла. Они оснащаются расходомерами для регулировки потока в каждом контуре и воздухоотводчиками. Местоположение коллектора выбирается так, чтобы минимизировать длину контуров и обеспечить удобный доступ для обслуживания. 🎛️

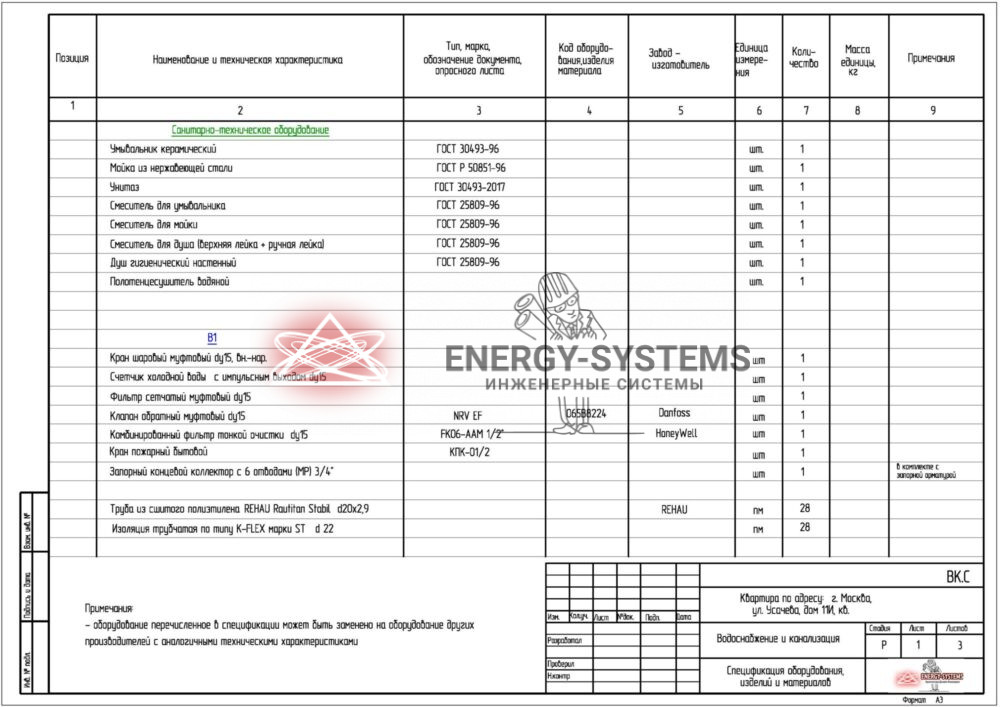

Представляем вам проект, который дает представление о том, как будет выглядеть рабочий проект системы отопления дома. 🏡
4. Выбор материалов и оборудования 🏗️
Качество компонентов напрямую влияет на срок службы и эффективность системы:
- Трубы: Наиболее популярны трубы из сшитого полиэтилена (PEX) или полиэтилена повышенной термостойкости (). Они обладают высокой гибкостью, долговечностью и устойчивостью к коррозии. Медные трубы также используются, но они значительно дороже и сложнее в монтаже. 🌀
- Теплоизоляция: Обязательный элемент, предотвращающий потери тепла вниз и в стороны. Используются плиты из экструдированного пенополистирола (ЭППС) или минеральной ваты высокой плотности. Толщина изоляции зависит от конструкции перекрытия и требований к теплозащите. 🛡️
- Демпферная лента: Укладывается по периметру помещения, компенсируя тепловое расширение стяжки и предотвращая передачу шума. 🔇
- Стяжка: Должна обладать хорошей теплопроводностью и прочностью. Используются цементно-песчаные растворы со специальными пластификаторами. Толщина стяжки обычно составляет 50-70 мм над трубами. 🧱
- Управление и автоматика: Термостаты, сервоприводы, контроллеры, погодозависимая автоматика позволяют точно поддерживать заданную температуру и оптимизировать работу системы. 🤖
«При проектировании водяного теплого пола крайне важно учитывать не только теплопотери помещения, но и тип напольного покрытия. Например, для плитки можно использовать более плотный шаг укладки труб, а для паркета или ламината, которые имеют меньшую теплопроводность, необходимо увеличить шаг или тщательно рассчитать температурный режим, чтобы не повредить покрытие. Не забывайте про демпферные швы в стяжке на больших площадях. Это предотвратит растрескивание. А еще, всегда предусматривайте возможность индивидуального регулирования температуры в каждом помещении. Это ключ к настоящему комфорту и экономии.»
Василий, главный инженер, стаж работы 10 лет, Энерджи Системс.
5. Разработка исполнительной документации 📁
По завершении всех расчетов и выбора оборудования формируется полный пакет проектной документации, который включает:
- Пояснительная записка: Общие данные, описание системы, обоснование принятых решений. 📄
- Теплотехнический расчет: Детальные расчеты теплопотерь. ➕➖
- Гидравлический расчет: Схемы, таблицы, параметры насосов. 🌊
- Схемы укладки труб: Планы помещений с обозначением шага, длины контуров, расположения коллекторов. 🗺️
- Спецификация оборудования и материалов: Полный перечень всех необходимых комплектующих с указанием марок, моделей и количества. 📝
- Схемы подключения коллекторных групп: Детальные чертежи узлов. 🔗
- Рекомендации по монтажу и эксплуатации: Важные указания для строителей и будущих пользователей. 📖
Нормативно-правовая база Российской Федерации
Проектирование систем отопления, включая водяные теплые полы, регулируется рядом строительных норм и правил, а также государственных стандартов. Соблюдение этих документов гарантирует безопасность, надежность и эффективность системы.
Основные нормативные документы:
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». Это актуализированная редакция СНиП 41-01-2003, основной документ, регламентирующий проектирование систем ОВК. Он содержит требования к расчету теплопотерь, выбору оборудования, прокладке трубопроводов, регулированию и автоматизации систем отопления. 🛠️
- СП 54.13330.2016 «Здания жилые многоквартирные». Актуализированная редакция СНиП 31-01-2003. Содержит общие требования к жилым зданиям, в том числе к инженерным системам, которые могут влиять на проектирование теплого пола в квартирах. 🏘️
- СП 50.13330.2012 «Тепловая защита зданий». Актуализированная редакция СНиП 23-02-2003. Определяет требования к тепловой защите ограждающих конструкций, что напрямую влияет на расчет теплопотерь и, как следствие, на мощность и шаг укладки теплого пола. 🌡️
- ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях». Устанавливает оптимальные и допустимые параметры температуры, влажности и скорости движения воздуха в жилых и общественных зданиях, к которым должна стремиться система отопления. 🌬️
- ПУЭ (Правила устройства электроустановок). Регламентирует требования к электрическим компонентам системы управления теплыми полами, таким как термостаты, сервоприводы и контроллеры, обеспечивая их безопасную эксплуатацию. ⚡
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности». Определяет требования пожарной безопасности к системам отопления, которые необходимо учитывать при выборе материалов и прокладке инженерных коммуникаций. 🔥
- Постановления Правительства РФ, регулирующие вопросы энергосбережения и повышения энергетической эффективности. Эти документы стимулируют применение энергоэффективных технологий, к которым относится и водяной теплый пол. 💡
Соблюдение этих нормативов при проектировании это не просто формальность, это гарантия безопасности, эффективности и долговечности вашей системы отопления. Профессиональные проектировщики всегда руководствуются актуальной нормативной базой. 📜
Стоимость проектирования и факторы, влияющие на цену 💰
Стоимость проектирования водяных теплых полов это инвестиция в ваше будущее комфортное и экономичное отопление. Цена может варьироваться в зависимости от нескольких ключевых факторов:
- Площадь объекта: Чем больше площадь, тем больше объем расчетов и чертежей. 📏
- Сложность архитектуры: Нестандартные формы помещений, большое количество зон с разными температурными требованиями увеличивают трудоемкость проектирования. 🏠
- Тип здания: Проектирование для частного дома может отличаться от проектирования для многоквартирного дома или коммерческого объекта. 🏢
- Наличие исходной документации: Полный пакет архитектурных и строительных планов упрощает работу инженера и может снизить стоимость. 📑
- Требуемый уровень детализации проекта: Базовый проект или полный пакет со всеми спецификациями и рекомендациями. 📈
- Выбранное оборудование: Использование сложной автоматики или нестандартных решений может потребовать дополнительных расчетов. ⚙️
В среднем, стоимость проектирования системы водяного теплого пола для жилого дома площадью 100-200 квадратных метров может составлять от 25 000 до 70 000 рублей и выше, в зависимости от сложности. Эта цена окупается за счет снижения эксплуатационных расходов и отсутствия проблем в будущем. 💰
Почему профессиональный проект это не роскошь, а необходимость? 🤔
Некоторые пытаются сэкономить на проектировании, полагаясь на интуицию или советы знакомых. Однако это может привести к серьезным проблемам:
- Недостаток тепла: Неправильный расчет теплопотерь может привести к тому, что система не сможет обеспечить комфортную температуру в холодное время года. 🥶
- Перетоп: Избыточная мощность ведет к перерасходу энергии и высоким счетам за отопление. 🔥💸
- Неравномерный нагрев: «Зебра» из теплых и холодных полос на полу это результат ошибок в схеме укладки труб. 🦓
- Растрескивание стяжки: Неправильный расчет демпферных швов или толщины стяжки. 💥
- Поломки оборудования: Неправильный подбор насосов или коллекторов приводит к их преждевременному износу. 🛠️❌
- Сложности в эксплуатации: Отсутствие возможности регулировки температуры в разных комнатах. 🔄
- Проблемы с напольными покрытиями: Перегрев может повредить паркет или ламинат. 🔥
Профессиональный проект это гарантия того, что ваша система водяного теплого пола будет работать эффективно, надежно и экономично долгие годы, создавая идеальный микроклимат в вашем доме. 🏡❤️
