В современном строительстве и эксплуатации зданий качество воздуха внутри помещений перестало быть второстепенным вопросом. Оно напрямую влияет на здоровье, продуктивность и комфорт людей, а также на долговечность самого сооружения. Именно поэтому раздел проекта, посвященный системам вентиляции, является одним из наиболее ответственных и технически сложных. Он требует глубоких знаний нормативной базы, инженерных расчетов и практического опыта. В этой статье мы подробно разберем, что представляет собой проект вентиляции, почему его грамотное исполнение критически важно и какие аспекты необходимо учесть для создания по-настоящему эффективной и надежной системы.
Что такое раздел "Вентиляция" в проектной документации?
Раздел "Вентиляция" (часто обозначаемый как ОВ – Отопление и Вентиляция, или В – Вентиляция в зависимости от структуры проекта) – это комплексная часть проектной документации, которая описывает все технические решения, связанные с обеспечением требуемого воздухообмена в здании или сооружении. Он включает в себя расчеты, схемы, спецификации оборудования, рекомендации по монтажу и эксплуатации.
Цель этого раздела – создать такую систему, которая будет эффективно удалять загрязненный воздух, избыточное тепло, влагу и вредные вещества, одновременно подавая свежий, очищенный и, при необходимости, кондиционированный воздух. При этом система должна быть энергоэффективной, тихой и удобной в обслуживании.
Основные задачи проектирования вентиляции:
- Обеспечение нормативных параметров микроклимата: температуры, влажности, чистоты воздуха.
- Создание комфортных условий для пребывания людей.
- Удаление вредных примесей, запахов, избыточного тепла и влаги.
- Предотвращение распространения инфекций и аллергенов.
- Обеспечение пожарной безопасности (системы дымоудаления).
- Снижение эксплуатационных расходов за счет оптимизации энергопотребления.
Почему качественный проект вентиляции – не прихоть, а необходимость?
Недооценка значимости грамотного проектирования вентиляции может привести к серьезным и дорогостоящим последствиям. Отсутствие или неэффективная работа вентиляционной системы негативно сказывается на всех аспектах эксплуатации объекта.
Риски, связанные с некачественным проектированием или его отсутствием:
- Проблемы со здоровьем: Повышенная концентрация углекислого газа, пыли, аллергенов, вредных летучих органических соединений может вызывать головные боли, усталость, снижение концентрации, обострение респираторных заболеваний.
- Дискомфорт: Духота, неприятные запахи, сквозняки, избыточная влажность или сухость воздуха.
- Порча имущества и конструкций: Конденсат на стенах и окнах приводит к развитию плесени и грибка, разрушению отделочных материалов и несущих конструкций.
- Снижение производительности: В офисах и на производстве плохой микроклимат напрямую влияет на работоспособность сотрудников.
- Нарушение технологических процессов: В промышленных помещениях, лабораториях, на кухнях ресторанов несоблюдение норм воздухообмена может привести к сбоям в работе оборудования или порче продукции.
- Перерасход энергии: Неоптимизированная система потребляет излишнее количество электроэнергии на нагрев, охлаждение и перемещение воздуха.
- Штрафы и предписания: Несоответствие системы вентиляции нормативным требованиям может повлечь за собой административную ответственность при проверках надзорных органов, вплоть до приостановки деятельности объекта.
Как гласит СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха", пункт 4.1: "Проектирование систем отопления, вентиляции, кондиционирования воздуха и горячего водоснабжения следует выполнять в соответствии с требованиями настоящего свода правил, других нормативных документов, а также с учетом технологических требований и экономической целесообразности." Это подчеркивает комплексный подход и обязательность соблюдения норм.
Этапы проектирования системы вентиляции
Процесс создания проекта вентиляции – это последовательная работа, включающая несколько ключевых стадий, каждая из которых имеет свою специфику и важность.
1. Сбор исходных данных и техническое задание (ТЗ)
Начальный и один из самых важных этапов. Без четкого ТЗ невозможно создать эффективный проект. В ТЗ фиксируются:
- Назначение объекта и его функциональные зоны.
- Архитектурно-строительные планы и разрезы.
- Количество людей, постоянно или временно находящихся в помещениях.
- Перечень технологического оборудования и его тепловыделения.
- Требования к параметрам микроклимата (температура, влажность, чистота воздуха).
- Пожелания заказчика по типу системы, бюджету, производителям оборудования.
- Дополнительные требования (например, к уровню шума, автоматизации).
2. Выполнение расчетов
На основе полученных данных производятся следующие ключевые расчеты:
- Воздухообмен: Расчет необходимого притока и вытяжки воздуха для каждого помещения с учетом кратности воздухообмена, санитарных норм на человека, теплоизбытков и вредных выделений. Например, для жилых помещений часто применяется норматив по кратности воздухообмена, а для офисов – по объему воздуха на человека.
- Теплопоступления и теплопотери: Для определения необходимости подогрева или охлаждения приточного воздуха.
- Аэродинамический расчет: Определение размеров воздуховодов, потерь давления в системе для подбора вентиляторов необходимой мощности. Это критически важно для обеспечения равномерного распределения воздуха и минимизации шума.
- Акустический расчет: Оценка уровня шума от работающего оборудования и в воздуховодах, подбор шумоглушителей.
- Энергетический расчет: Оценка потребляемой энергии системой, подбор рекуператоров тепла для повышения энергоэффективности.
3. Подбор оборудования
На этом этапе выбираются основные компоненты системы:
- Вентиляционные установки (приточные, вытяжные, приточно-вытяжные с рекуперацией).
- Вентиляторы.
- Воздуховоды и фасонные изделия.
- Воздухораспределители (решетки, диффузоры).
- Фильтры, калориферы, охладители.
- Шумоглушители, клапаны, дроссели.
- Элементы автоматики и управления.
4. Разработка схем и чертежей
Создаются детализированные чертежи, включающие:
- Принципиальные схемы систем вентиляции.
- Поэтажные планы с расположением оборудования, трассировкой воздуховодов, размещением воздухораспределителей.
- Аксонометрические схемы (для наглядности).
- Узлы крепления и монтажа.
5. Составление спецификаций и пояснительной записки
Раздел завершается:
- Полной спецификацией всего оборудования и материалов с указанием их характеристик и количества.
- Пояснительной запиской, которая содержит описание принятых решений, обоснование выбора оборудования, результаты расчетов, рекомендации по эксплуатации и обслуживанию.
Ключевые параметры и расчеты в проектировании вентиляции
Глубокое понимание и точный расчет этих параметров гарантируют эффективность и долговечность системы.
Воздухообмен: основа комфорта и гигиены
Расчет воздухообмена – это определение объемов приточного и вытяжного воздуха, которые необходимо подать или удалить из помещения за единицу времени. Этот расчет основывается на нескольких критериях:
- Санитарно-гигиенические нормы: Обеспечение минимально необходимого объема свежего воздуха на одного человека (например, согласно СП 60.13330.2020, пункт 7.1.1, "минимальный расход наружного воздуха для жилых помещений следует принимать не менее 30 м³/ч на одного человека").
- Кратность воздухообмена: Сколько раз в час воздух в помещении полностью обновляется. Этот показатель важен для помещений с большим выделением вредностей или тепла (например, кухни, санузлы, производственные цеха).
- Ассимиляция вредных выделений: Удаление избыточного тепла, влаги, углекислого газа, запахов, паров и газов, образующихся в процессе жизнедеятельности или технологических процессов.
Давление и аэродинамика: путь воздуха
Аэродинамический расчет позволяет определить потери давления в сети воздуховодов, вызванные трением воздуха о стенки и местными сопротивлениями (повороты, переходы, решетки). На основе этих данных подбирается вентилятор, способный создать необходимое давление для преодоления всех сопротивлений и обеспечения расчетного расхода воздуха. Неправильный расчет приводит к:
- Недостаточному воздухообмену в удаленных точках системы.
- Избыточному шуму из-за высокой скорости воздуха.
- Перерасходу электроэнергии из-за работы вентилятора на пределе.
Шум: невидимый враг комфорта
Уровень шума от вентиляционной системы регламентируется СН 2.2.4/2.1.8.562-96 "Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки". Превышение допустимых значений приводит к дискомфорту, снижению работоспособности и даже проблемам со здоровьем. Проектировщик должен учесть:
- Шум от вентиляторов.
- Шум, распространяющийся по воздуховодам.
- Шум, генерируемый воздухораспределителями.
Для снижения шума применяются шумоглушители, виброизолирующие опоры, гибкие вставки, а также правильный подбор скоростей воздуха в воздуховодах.
Энергоэффективность: экономия и экология
Современные системы вентиляции должны быть максимально энергоэффективными. Это достигается за счет:
- Рекуперации тепла: Использование тепла удаляемого воздуха для подогрева приточного. Это позволяет значительно сократить затраты на отопление в холодный период. Эффективность рекуператоров может достигать 85% и более.
- Применение вентиляторов с EC-двигателями: Эти двигатели обладают высоким КПД и позволяют плавно регулировать производительность, экономя электроэнергию при частичных нагрузках.
- Оптимизация трассировки воздуховодов: Минимизация потерь давления снижает нагрузку на вентиляторы.
- Использование систем автоматического управления: Регулирование работы системы в зависимости от реальных потребностей (например, по датчикам CO₂, присутствия людей, температуры).
"При проектировании систем вентиляции, особенно для объектов с переменной нагрузкой, таких как офисные центры или рестораны, крайне важно не просто выполнить расчеты по пиковым значениям, но и предусмотреть гибкость системы. Это означает использование частотных регуляторов для вентиляторов и зонной регулировки воздухообмена. Такой подход позволяет не только значительно снизить эксплуатационные расходы, но и обеспечить оптимальный микроклимат в каждой зоне в зависимости от текущих потребностей. Зачастую, экономия на автоматизации на этапе проектирования оборачивается колоссальными переплатами за электроэнергию в будущем. Помните, что грамотно спроектированная система должна быть не только функциональной, но и экономичной в долгосрочной перспективе."
— Сергей, главный инженер компании Энерджи Системс, стаж работы 12 лет.
Выбор оборудования и материалов
Правильный выбор компонентов системы вентиляции – залог ее надежности, долговечности и эффективности. Он зависит от множества факторов: типа объекта, бюджета, требований к шуму, энергоэффективности, агрессивности среды.
Вентиляционные установки
Могут быть моноблочными или наборными. Моноблочные установки компактны, содержат все элементы в одном корпусе (фильтры, вентиляторы, нагреватели, охладители, рекуператоры). Наборные системы собираются из отдельных функциональных блоков, что дает большую гибкость в конфигурации, но требует больше места и сложнее в монтаже.
Вентиляторы
Различаются по типу (осевые, центробежные, крышные, канальные), мощности, уровню шума, напору и расходу воздуха. Выбор определяется аэродинамическим расчетом и требованиями к уровню шума.
Воздуховоды
Бывают прямоугольные и круглые, из оцинкованной стали, нержавеющей стали, пластика, гибкие. Выбор материала и формы зависит от:
- Требований к гигиене (например, для пищевой промышленности – нержавеющая сталь).
- Пожарной безопасности (предел огнестойкости).
- Агрессивности среды.
- Пространственных ограничений.
- Стоимости.
Воздухораспределители
Решетки, диффузоры, анемостаты. Их выбор влияет на равномерность распределения воздуха, скорость воздушного потока в рабочей зоне и уровень шума. Важно правильно подобрать тип и расположение для избежания сквозняков и застойных зон.
Автоматика
Современные системы вентиляции обязательно оснащаются автоматикой, которая контролирует и регулирует работу всех элементов: температуру приточного воздуха, скорость вентиляторов, состояние фильтров, включение/выключение по расписанию или по показаниям датчиков. Это обеспечивает оптимальный режим работы, экономию энергии и удобство эксплуатации.
Нормативная база и стандарты
Проектирование систем вентиляции в Российской Федерации строго регламентируется рядом нормативно-правовых актов. Соблюдение этих документов является обязательным условием для обеспечения безопасности, надежности и эффективности систем.
Основные нормативные документы:
- СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха": Актуализированная редакция СНиП 41-01-2003. Это основной документ, устанавливающий требования к проектированию, монтажу и эксплуатации систем ОВК.
- СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности": Определяет требования к системам вентиляции с точки зрения пожарной безопасности, включая системы дымоудаления, противопожарные клапаны, огнезащиту воздуховодов.
- СП 54.13330.2016 "Здания жилые многоквартирные": Содержит специфические требования к вентиляции жилых зданий.
- СП 118.13330.2022 "Общественные здания и сооружения": Регламентирует параметры вентиляции для общественных объектов.
- СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания": Устанавливает гигиенические нормативы по качеству воздуха, температуре, влажности, скорости движения воздуха в различных типах помещений.
- ГОСТ 12.1.005-88 "Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны": Регулирует требования к вентиляции на производстве.
- ПУЭ (Правила устройства электроустановок): Содержат требования к электроснабжению вентиляционного оборудования.
- Федеральный закон от 22.07.2008 N 123-ФЗ "Технический регламент о требованиях пожарной безопасности": Определяет общие требования к системам вентиляции как элементам противопожарной защиты.
Игнорирование этих документов или их неполное применение в проекте не только ведет к проблемам с приемкой объекта, но и создает потенциальные угрозы для здоровья людей и безопасности здания. Проектировщик несет полную ответственность за соответствие разработанных решений действующим нормативам.

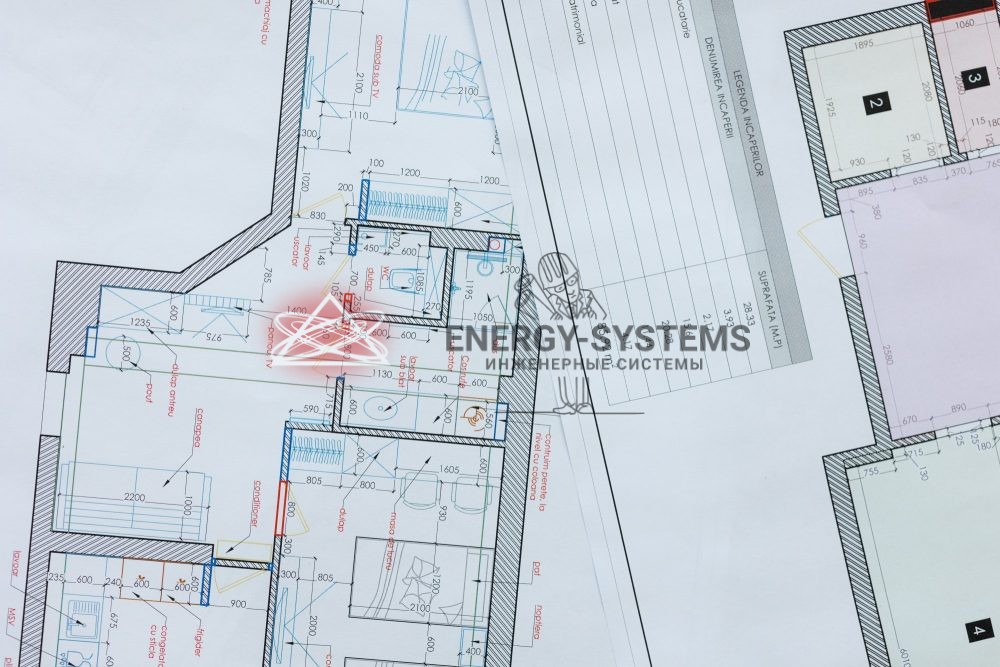

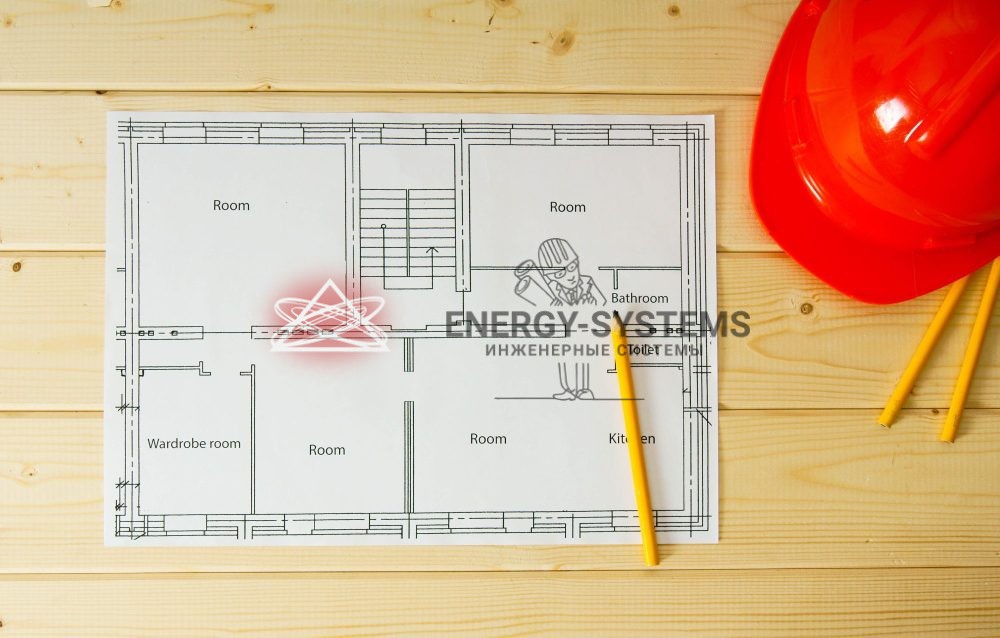

Вот упрощенные варианты проектов с разными планировками, которые мы можем выложить на сайте. Они дают хорошее представление о том, как будет выглядеть проект.
Особенности проектирования для различных объектов
Каждый объект имеет свои уникальные требования к системе вентиляции, обусловленные его функциональным назначением, архитектурными особенностями и технологическими процессами.
Жилые здания
Основная задача – обеспечение комфортного микроклимата и удаление бытовых запахов и влаги. Часто используются естественная или гибридная вентиляция, но все чаще применяются приточно-вытяжные системы с рекуперацией тепла для повышения энергоэффективности и комфорта. Важен низкий уровень шума и возможность индивидуальной регулировки.
Офисные и административные здания
Требуется подача большого объема свежего воздуха на человека, удаление теплоизбытков от оргтехники и освещения. Актуальны централизованные приточно-вытяжные установки с охлаждением и рекуперацией, а также зонирование системы для индивидуального управления в разных частях здания.
Рестораны и кафе
Ключевая задача – эффективное удаление запахов, дыма и жировых испарений из зон кухни, а также обеспечение комфортного микроклимата в залах для посетителей без перетекания запахов. Используются мощные вытяжные зонты, специализированные жироулавливающие фильтры и отдельные системы притока и вытяжки для кухни и обеденных зон.
Бассейны
Здесь на первый план выходит борьба с избыточной влажностью и испарениями хлора. Требуются мощные приточно-вытяжные установки с осушением воздуха, способные поддерживать заданные параметры влажности и температуры, предотвращая конденсацию и коррозию. Используются специализированные влагостойкие материалы для воздуховодов и оборудования.
Промышленные объекты
Вентиляция на производстве зачастую носит технологический характер – удаление вредных веществ, пыли, газов, паров, поддержание определенного температурного режима для оборудования или процессов. Могут применяться местные отсосы, общеобменная вентиляция, системы аспирации, пневмотранспорта. Требования к оборудованию – высокая надежность, устойчивость к агрессивным средам, соответствие нормам промышленной безопасности.
Ошибки в проектировании и их последствия
Даже небольшие просчеты на стадии проектирования могут обернуться серьезными проблемами в будущем.
Типичные ошибки:
- Неправильный расчет воздухообмена: Приводит к духоте, плесени или, наоборот, избыточному расходу энергии.
- Неверный подбор вентиляторов: Недостаточная мощность – система не работает; избыточная – перерасход энергии и повышенный шум.
- Неверный аэродинамический расчет: Неравномерное распределение воздуха, высокий шум, вибрации.
- Игнорирование акустических требований: Постоянный шум от системы вызывает дискомфорт и жалобы.
- Недостаточная огнестойкость воздуховодов: Нарушение требований пожарной безопасности, риск быстрого распространения огня и продуктов горения.
- Отсутствие или неправильный расчет систем автоматики: Невозможность эффективного управления системой, ручное регулирование, перерасход ресурсов.
- Несогласованность с другими инженерными системами: Пересечение воздуховодов с трубами водоснабжения, отопления, электрокабелями, что усложняет монтаж и обслуживание.
- Экономия на качестве оборудования: Приводит к частым поломкам, низкому КПД, высокому уровню шума, дорогостоящему ремонту.
Последствия таких ошибок – от постоянного дискомфорта и перерасхода средств до серьезных аварий, штрафов и невозможности ввести объект в эксплуатацию.
Стоимость проектирования вентиляции
Стоимость разработки проекта вентиляции – это инвестиция в комфорт, безопасность и энергоэффективность здания. Она формируется на основе множества факторов:
- Объем и сложность объекта: Чем больше площадь, количество помещений, этажей, чем сложнее их функциональное назначение, тем выше стоимость.
- Тип и назначение здания: Проектирование вентиляции для производственного цеха с вредными выбросами будет дороже, чем для небольшого офиса.
- Требуемая детализация проекта: Нужен ли только базовый расчет или полный комплект рабочей документации с узлами и спецификациями.
- Сроки выполнения работ: Срочные проекты могут стоить дороже.
- Наличие исходных данных: Чем полнее и точнее предоставленная заказчиком информация, тем быстрее и проще процесс проектирования.
- Необходимость прохождения экспертизы: Если проект требует государственной или негосударственной экспертизы, это также влияет на стоимость.
- Дополнительные требования: Например, интеграция с системами "умного дома", использование специализированного оборудования.
Обычно стоимость определяется за квадратный метр площади или как фиксированная сумма за проект в зависимости от его масштаба. Важно понимать, что качественный проект в конечном итоге окупается за счет снижения эксплуатационных расходов и отсутствия необходимости дорогостоящих переделок.
