В современном мире, где большую часть времени мы проводим в закрытых помещениях, качество воздуха становится не просто вопросом комфорта, а краеугольным камнем нашего здоровья и продуктивности. Именно поэтому проектирование систем вентиляции является одной из наиболее ответственных и сложных задач в инженерном деле. Это не просто установка оборудования, это создание продуманной, эффективной и надежной системы, которая будет обеспечивать оптимальный микроклимат на протяжении всего срока службы здания.
Наш опыт показывает, что грамотно спроектированная вентиляция способна не только поддерживать свежесть воздуха, но и существенно влиять на энергоэффективность объекта, снижая эксплуатационные расходы. Мы стремимся передать вам не просто набор технических сведений, а глубокое понимание всех нюансов этого процесса, от первых концептуальных идей до сдачи объекта в эксплуатацию, опираясь на актуальные нормативные требования и передовые практики.
Что такое вентиляция и почему ее проектирование так важно?
Вентиляция – это организованный воздухообмен, направленный на удаление загрязненного воздуха из помещения и подачу свежего. Загрязненный воздух может содержать углекислый газ, вредные примеси, запахи, избыточную влагу, пыль и микроорганизмы. Без адекватной вентиляции эти факторы негативно сказываются на самочувствии людей, состоянии строительных конструкций и даже на работе оборудования.
Важность профессионального проектирования систем вентиляции трудно переоценить. Ошибки на этом этапе могут привести к целому ряду проблем:
- Недостаточный воздухообмен, ведущий к духоте, головным болям и снижению концентрации.
- Чрезмерный воздухообмен, вызывающий сквозняки, пересушивание воздуха и необоснованные потери тепла.
- Повышенный уровень шума от работающего оборудования.
- Конденсация влаги на поверхностях, способствующая развитию плесени и грибка.
- Нерациональное потребление энергии, что приводит к высоким эксплуатационным затратам.
- Нарушение требований пожарной безопасности и санитарных норм.
Поэтому каждый проект должен быть уникален, учитывать специфику объекта, его назначение, количество людей, тип оборудования и множество других факторов.
Ключевые принципы эффективного проектирования
В основе любого успешного проекта лежат несколько фундаментальных принципов:
- Комплексность: Вентиляция должна рассматриваться в связке с отоплением, кондиционированием и другими инженерными системами.
- Энергоэффективность: Применение решений, минимизирующих потребление энергии, например, систем рекуперации тепла.
- Надежность и долговечность: Выбор качественного оборудования и материалов, обеспечивающих бесперебойную работу системы.
- Соответствие нормам: Строгое соблюдение всех применимых строительных, санитарных и пожарных норм.
- Экономическая целесообразность: Оптимальное соотношение между капитальными затратами и эксплуатационными расходами.
- Безопасность: Обеспечение безопасной эксплуатации системы для пользователей и обслуживающего персонала.
Этапы проектирования систем вентиляции
Процесс проектирования – это многоступенчатая задача, требующая последовательного и внимательного подхода. Как правило, он включает следующие основные стадии:
1. Предпроектный анализ и сбор исходных данных
На этом этапе мы погружаемся в специфику объекта. Собираем информацию о его назначении (жилой дом, офис, производство, ресторан, бассейн), архитектурно-строительных особенностях (планировка, материалы стен, окон), климатических условиях региона, количестве постоянно находящихся людей, наличии тепловыделяющего оборудования. Важно понять все пожелания заказчика, его бюджетные ограничения и приоритеты. На этом этапе формируется база для дальнейших расчетов и решений.
2. Разработка технического задания (ТЗ)
Техническое задание – это ключевой документ, определяющий объем и содержание проектных работ. В нем фиксируются основные параметры будущей системы: требуемый воздухообмен, температурно-влажностные режимы, уровни шума, требования к автоматизации, энергоэффективности и прочие специфические условия. ТЗ составляется на основе предпроектного анализа и согласуется с заказчиком. Согласно Постановлению Правительства РФ № 87 от 16 февраля 2008 года, техническое задание является одним из основных документов, регламентирующих процесс проектирования.
3. Концептуальное проектирование (Эскизный проект)
На этой стадии разрабатываются основные технические решения. Определяется тип системы вентиляции, выбирается принципиальная схема воздухораспределения, предварительно подбирается основное оборудование (вентиляторы, воздухонагреватели, фильтры, рекуператоры), определяются места прокладки воздуховодов и установки агрегатов. Создаются укрупненные схемы и планы, позволяющие оценить общую концепцию и ее соответствие требованиям ТЗ. Этот этап помогает заказчику визуализировать будущую систему и внести корректировки до начала детальной проработки.
4. Разработка проектной документации
Проектная документация – это детальное описание всех технических решений, расчетов и спецификаций, необходимых для строительства и монтажа системы. Она включает:
- Пояснительную записку с описанием принятых решений.
- Расчеты воздухообмена, теплопотерь, аэродинамического сопротивления.
- Аксонометрические схемы и планы расположения оборудования, воздуховодов, вентиляционных решеток.
- Спецификации оборудования и материалов.
- Разделы по автоматизации и электроснабжению системы.
- Мероприятия по обеспечению пожарной безопасности.
Этот раздел должен соответствовать требованиям Градостроительного кодекса РФ и упомянутого ранее Постановления Правительства РФ № 87, что крайне важно для прохождения экспертизы.
5. Рабочая документация
Рабочая документация является продолжением проектной и содержит еще более подробные чертежи, схемы, деталировки, необходимые непосредственно для производства монтажных работ. Она включает монтажные планы, установочные чертежи, схемы подключений, ведомости объемов работ. Именно по рабочей документации монтажники производят установку системы на объекте.
6. Авторский надзор
Авторский надзор – это комплекс мероприятий, осуществляемых проектировщиком в процессе строительства, направленных на обеспечение соответствия выполняемых работ проектным решениям. Это гарантия того, что система будет реализована именно так, как было задумано, с соблюдением всех норм и стандартов. Авторский надзор позволяет оперативно решать возникающие на стройплощадке вопросы и вносить необходимые корректировки.
Типы систем вентиляции
Выбор типа вентиляционной системы – один из ключевых моментов в проектировании. Различают два основных вида:
Естественная вентиляция
Основана на использовании природных факторов: разницы температур и давления между внутренним и наружным воздухом, а также воздействия ветра. Воздух поступает через неплотности в окнах и дверях, а удаляется через вытяжные каналы. Это самый простой и дешевый вариант, но его эффективность сильно зависит от погодных условий и не всегда достаточна для обеспечения требуемого воздухообмена, особенно в современных герметичных зданиях. СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха" устанавливает требования к естественной вентиляции в жилых зданиях.
Механическая (принудительная) вентиляция
Использует механические побудители (вентиляторы) для перемещения воздуха. Она позволяет точно регулировать объем и параметры подаваемого и удаляемого воздуха, очищать, нагревать или охлаждать его. Механическая вентиляция подразделяется на:
Приточная вентиляция
Обеспечивает подачу свежего воздуха в помещение. Может включать фильтры, калориферы (для подогрева), охладители. Приточная система создает избыточное давление, вытесняя загрязненный воздух наружу через неплотности или вытяжные каналы.
Вытяжная вентиляция
Удаляет загрязненный воздух из помещения. Создает разрежение, что способствует притоку свежего воздуха извне. Часто используется в помещениях с интенсивными выделениями вредных веществ или запахов (кухни, санузлы, производственные цеха).
Приточно-вытяжная вентиляция
Наиболее эффективный и распространенный тип, сочетающий приток и вытяжку. Обеспечивает сбалансированный воздухообмен. Особенно ценны системы с рекуперацией тепла, которые позволяют значительно снизить затраты на подогрев приточного воздуха за счет использования тепла удаляемого. Это прямо соответствует принципам энергоэффективности, заложенным в СП 60.13330.2020.
Ключевые параметры и расчеты при проектировании
Проектирование вентиляции – это целый комплекс расчетов, обеспечивающих оптимальную работу системы. Вот некоторые из них:
Расчет воздухообмена
Определяет необходимый объем свежего воздуха, который должен подаваться в помещение, и объем удаляемого воздуха. Расчеты производятся по нескольким критериям:
- По кратности воздухообмена (отношение объема подаваемого/удаляемого воздуха к объему помещения в час). Например, для офисных помещений часто требуется 1-2 кратности.
- По санитарным нормам на человека (обычно 60 м³/ч на человека для общественных зданий, согласно ГОСТ 30494-2011 "Здания жилые и общественные. Параметры микроклимата в помещениях").
- По ассимиляции теплоизбытков, влаги или вредных веществ, выделяемых оборудованием или технологическими процессами.
Аэродинамический расчет
Позволяет определить потери давления в системе воздуховодов и подобрать вентилятор с необходимой производительностью и напором. Учитывает длину и диаметр воздуховодов, количество поворотов, тройников, решеток, фильтров и других элементов. Цель – минимизировать сопротивление, чтобы обеспечить заданный воздухообмен при минимальном энергопотреблении и уровне шума.
Акустический расчет
Направлен на обеспечение допустимых уровней шума от работы вентиляционного оборудования. Шум может генерироваться вентилятором, движением воздуха в воздуховодах, а также через вибрации, передающиеся на строительные конструкции. Для снижения шума применяются шумоглушители, виброизолирующие вставки, звукоизоляционные материалы, а также правильный выбор скорости воздуха в воздуховодах. СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания" устанавливает предельно допустимые уровни шума в помещениях различного назначения.
Расчет теплопоступлений и теплопотерь
Необходим для подбора мощности калориферов (нагревателей) и охладителей воздуха. Учитываются теплопотери через ограждающие конструкции, инфильтрация холодного воздуха, а также внутренние тепловыделения от людей, освещения и оборудования. Эти расчеты напрямую влияют на энергопотребление системы.
«При проектировании систем вентиляции, особенно для объектов с повышенными требованиями к чистоте воздуха или влажности, таких как бассейны или медицинские учреждения, всегда уделяйте особое внимание выбору материалов воздуховодов и типу фильтрации. Не экономьте на качестве фильтров, ведь от них напрямую зависит здоровье и безопасность людей. И помните, что каждый поворот и сужение воздуховода увеличивают аэродинамическое сопротивление, что ведет к росту энергопотребления. Старайтесь максимально оптимизировать трассировку, избегая ненужных изгибов. Дополнительно, всегда предусматривайте возможность легкого доступа для обслуживания и чистки всех элементов системы. Это значительно упростит эксплуатацию и продлит срок службы оборудования. И не забудьте про обеспечение герметичности воздуховодов – даже небольшие утечки могут существенно снизить эффективность системы. Используйте качественные уплотнительные материалы и методы соединения.»
— Сергей, главный инженер компании Энерджи Системс, стаж работы 12 лет.

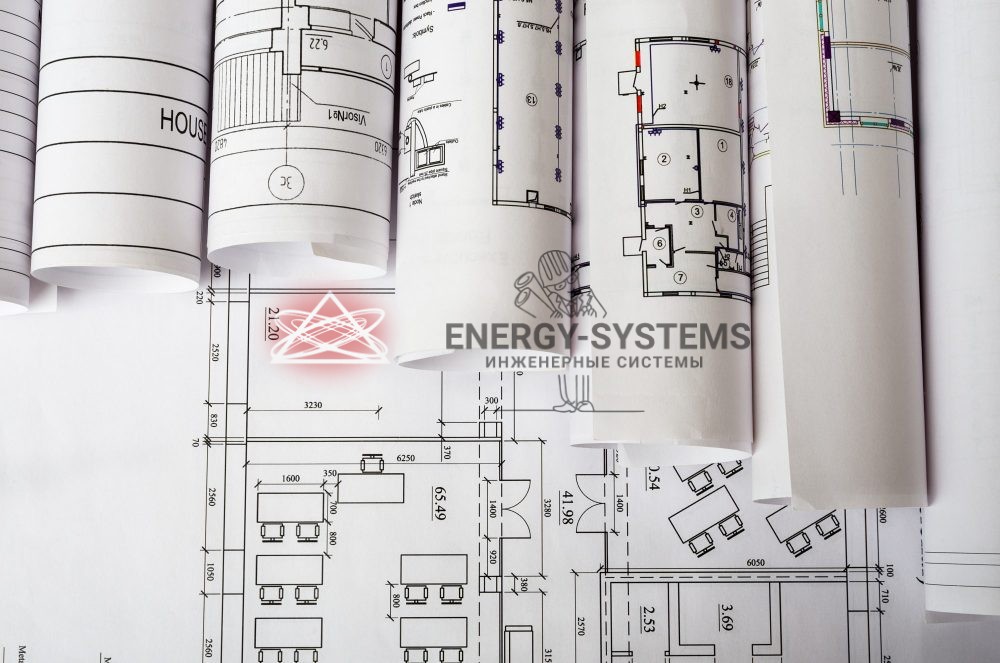

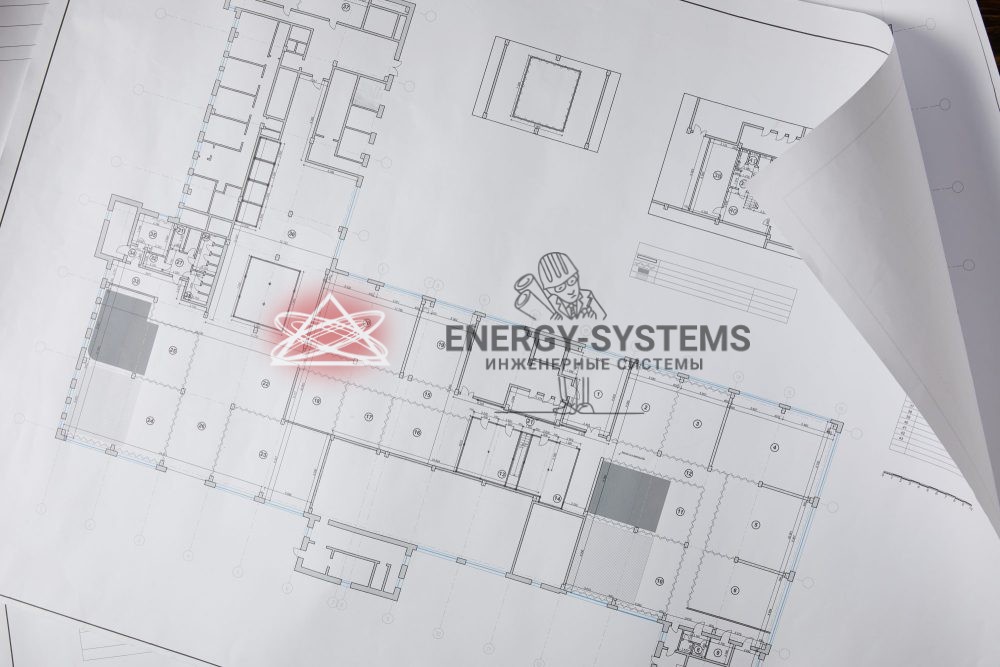

Для наглядности, представляем упрощенный проект, который мы можем выложить на сайте. Он дает хорошее представление о том, как будет выглядеть проект вентиляции и кондиционирования бассейна с различными планировками:
Нормативно-правовая база проектирования
Проектирование систем вентиляции в Российской Федерации строго регламентируется многочисленными нормативными документами. Их соблюдение – не только требование закона, но и гарантия безопасности, надежности и эффективности создаваемой системы. Ниже приведены основные актуальные нормативно-правовые акты, на которые мы опираемся в своей работе:
- СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха". Актуализированная редакция СНиП 41-01-2003. Этот свод правил является основным документом, регламентирующим проектирование, монтаж и эксплуатацию систем ОВК. Он содержит требования к параметрам внутреннего воздуха, воздухообмену, выбору оборудования, прокладке воздуховодов и многое другое. Например, в пункте 7.1.1 указано, что "системы отопления, вентиляции и кондиционирования воздуха должны обеспечивать на рабочих местах и в обслуживаемой зоне помещений параметры микроклимата, соответствующие требованиям санитарных норм".
- СП 7.13130.2013 "Отопление, вентиляция, кондиционирование. Требования пожарной безопасности". Этот документ устанавливает специфические требования к системам вентиляции с точки зрения пожарной безопасности, включая правила устройства систем дымоудаления, огнезащиты воздуховодов, установки противопожарных клапанов. Например, пункт 6.2.1 требует, чтобы "воздуховоды систем общеобменной вентиляции, транзитные участки которых проходят через противопожарные преграды, должны быть оборудованы нормально открытыми противопожарными клапанами.
- СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания". Этот СанПиН устанавливает гигиенические требования к качеству воздуха в помещениях, допустимым уровням шума и вибрации от инженерного оборудования, а также к параметрам микроклимата (температура, влажность, скорость движения воздуха).
- ГОСТ 30494-2011 "Здания жилые и общественные. Параметры микроклимата в помещениях". Стандарт определяет оптимальные и допустимые параметры микроклимата в жилых и общественных зданиях, которые должны обеспечиваться системами вентиляции и кондиционирования.
- ПУЭ (Правила устройства электроустановок). Регламентирует требования к электроснабжению и электробезопасности всего электрооборудования вентиляционных систем, включая вентиляторы, калориферы, системы автоматики.
- Градостроительный кодекс Российской Федерации. Определяет общие принципы градостроительной деятельности, включая порядок разработки, согласования и утверждения проектной документации.
- Постановление Правительства РФ № 87 от 16 февраля 2008 года "О составе разделов проектной документации и требованиях к их содержанию". Этот документ является основополагающим для определения структуры и содержания проектной документации по всем разделам, включая раздел "Отопление, вентиляция и кондиционирование воздуха". Он четко описывает, какие сведения и расчеты должны быть представлены в проектной документации для успешного прохождения государственной экспертизы.
- Федеральный закон от 22.07.2008 № 123-ФЗ "Технический регламент о требованиях пожарной безопасности". Устанавливает общие требования пожарной безопасности к объектам защиты, включая инженерные системы.
Наше глубокое знание и строгое следование этим документам позволяет создавать проекты, которые не только соответствуют всем законодательным требованиям, но и обеспечивают высокий уровень безопасности и комфорта.
Современные тенденции и технологии в проектировании
Инженерная сфера постоянно развивается, и проектирование вентиляции не исключение. Мы активно внедряем передовые технологии и следим за современными трендами:
Интеллектуальные (умные) системы вентиляции
Интеграция вентиляции в общую систему "умного дома" или "умного здания" позволяет автоматизировать управление, оптимизировать режимы работы в зависимости от присутствия людей, уровня загрязнения воздуха (например, по датчикам CO2), влажности и внешней температуры. Это значительно повышает комфорт и энергоэффективность.
BIM-проектирование (информационное моделирование зданий)
Технология BIM позволяет создавать трехмерную информационную модель здания, в которой все инженерные системы, включая вентиляцию, проектируются в едином пространстве. Это минимизирует коллизии с другими коммуникациями, улучшает визуализацию, упрощает расчеты и последующую эксплуатацию объекта. BIM-моделирование становится стандартом для крупных и сложных проектов.
Энергосберегающие решения
Акцент на энергоэффективности – один из главных трендов. Это использование высокоэффективных рекуператоров тепла (КПД до 90%), ЕС-двигателей в вентиляторах, систем с переменным расходом воздуха (VAV/CAV), а также применение тепловых насосов для подогрева и охлаждения приточного воздуха. Такие решения позволяют значительно сократить эксплуатационные расходы, что особенно актуально при постоянно растущих ценах на энергоресурсы.
Типичные вызовы и их решения в проектировании вентиляции
Каждый проект уникален, но существуют общие вызовы, с которыми мы сталкиваемся регулярно:
- Ограниченное пространство для оборудования и воздуховодов: Особенно актуально для реконструируемых зданий или объектов с плотной застройкой. Решение – использование компактного оборудования, оптимизация трассировки воздуховодов, применение плоских воздуховодов.
- Высокие требования к шумоизоляции: Важно для жилых зданий, студий, офисов. Решение – тщательный акустический расчет, использование шумоглушителей, виброизоляционных элементов, правильный выбор места установки оборудования.
- Обеспечение чистоты воздуха: В медицинских учреждениях, чистых производствах, лабораториях требуются специальные многоступенчатые системы фильтрации, а иногда и ламинарные потоки воздуха.
- Сложные климатические условия: В регионах с суровыми зимами или жарким летом требуется более мощное оборудование для подогрева/охлаждения, а также более эффективные системы рекуперации.
- Интеграция с другими системами: Вентиляция должна быть согласована с системами отопления, кондиционирования, пожаротушения, автоматизации. Это требует тесного взаимодействия между различными специалистами.
Наш многолетний опыт позволяет нам успешно справляться с этими и многими другими задачами, предлагая оптимальные и надежные решения для каждого конкретного случая.
Стоимость проектирования систем вентиляции
Стоимость проектирования – это всегда индивидуальный вопрос, зависящий от множества факторов. К ним относятся:
- Тип и назначение объекта: Проектирование вентиляции для жилого дома будет отличаться по сложности и стоимости от проекта для производственного цеха или крупного торгового центра.
- Площадь и объем помещения: Чем больше объект, тем сложнее и объемнее проект.
- Сложность системы: Естественная вентиляция или приточно-вытяжная система с рекуперацией и сложной автоматикой – это разные уровни трудоемкости.
- Стадия проектирования: Разработка только концепции или полного пакета рабочей документации.
- Срочность выполнения работ: Ускоренные сроки могут повлиять на стоимость.
- Наличие исходных данных: Чем полнее и точнее предоставленные заказчиком данные, тем меньше времени потребуется на их сбор и анализ.
Обычно, стоимость проектирования рассчитывается на основе трудозатрат инженерного персонала и может варьироваться от нескольких десятков тысяч рублей за простой проект для небольшой квартиры до нескольких миллионов рублей за комплексный проект для крупного промышленного объекта.
