В современном мире, где большую часть времени человек проводит в закрытых помещениях, качество воздуха становится не просто вопросом комфорта, но и залогом здоровья, продуктивности и безопасности. Именно поэтому проектирование систем вентиляции является одним из важнейших этапов создания любого здания, будь то жилой дом, офисный центр, промышленный комплекс или специализированное учреждение. Это не просто установка оборудования, а сложный инженерный процесс, требующий глубоких знаний, тщательных расчетов и строгого соблюдения нормативных требований.
На первый взгляд, задача вентиляции кажется простой: удалить загрязненный воздух и подать свежий. Однако за этой кажущейся простотой скрывается целый комплекс нюансов, влияющих на конечный результат. Неправильно спроектированная система может стать источником шума, сквозняков, чрезмерных эксплуатационных расходов или, что еще хуже, не справиться со своей основной функцией, создавая неблагоприятную среду для жизни и работы.
Почему качественное проектирование вентиляции так критично?
Значение профессионального подхода к проектированию систем вентиляции трудно переоценить. Это инвестиция в долгосрочное благополучие и эффективность объекта. Рассмотрим основные аспекты:
- Здоровье и комфорт людей. Свежий воздух, лишенный избытка углекислого газа, пыли, аллергенов и вредных примесей, предотвращает головные боли, усталость, респираторные заболевания и улучшает общее самочувствие. Комфортная температура и влажность также напрямую зависят от корректной работы вентиляции.
- Безопасность. Вентиляция играет ключевую роль в удалении опасных веществ, таких как угарный газ, пары химикатов, взрывоопасные газы в промышленных помещениях. Специальные системы противодымной вентиляции незаменимы для эвакуации людей при пожаре.
- Сохранность строительных конструкций и оборудования. Правильный воздухообмен помогает поддерживать оптимальный уровень влажности, предотвращая образование плесени, грибка, коррозии металлических элементов и разрушение отделочных материалов.
- Энергоэффективность. Современные системы вентиляции с рекуперацией тепла позволяют значительно сократить затраты на отопление и кондиционирование, возвращая до 90% тепла удаляемого воздуха.
- Соблюдение нормативов. Проект должен соответствовать многочисленным государственным стандартам и санитарным нормам, что является обязательным условием для ввода объекта в эксплуатацию и его безопасной эксплуатации.
Основные принципы и этапы проектирования
Процесс проектирования систем вентиляции представляет собой многоступенчатую процедуру, каждый шаг которой требует экспертных знаний и внимания к деталям.
Сбор исходных данных и разработка технического задания
Начало любого проекта — это глубокое понимание потребностей заказчика и особенностей объекта. На этом этапе происходит сбор всей необходимой информации:
- Архитектурно-строительные планы здания.
- Назначение помещений, их площадь, высота потолков.
- Количество постоянно или временно находящихся людей.
- Наличие источников тепловыделений (оборудование, освещение) и вредных выделений (пыль, газы, запахи, влага).
- Требования к микроклимату (температура, влажность, скорость движения воздуха).
- Пожелания по уровню шума, энергоэффективности и бюджету.
- Климатические данные региона строительства.
На основе этих данных формируется техническое задание, которое является фундаментом для дальнейшей работы и определяет основные цели и параметры будущей системы.
Предварительные расчеты и выбор концепции
После получения ТЗ инженеры приступают к выполнению расчетов. Это включает:
- Расчет необходимого воздухообмена. Определяется объем воздуха, который должен подаваться и удаляться из каждого помещения для обеспечения нормативных показателей. Методики расчета могут быть различными: по кратности воздухообмена, по количеству людей, по санитарным нормам (например, для удаления углекислого газа) или по ассимиляции теплоизбытков/влагоизбытков.
- Аэродинамический расчет. Определение потерь давления в воздуховодах и подбор вентиляторов с учетом необходимого напора и расхода воздуха.
- Теплотехнический расчет. Определение мощности калориферов для подогрева приточного воздуха в холодный период, а также расчет теплопритоков для систем с охлаждением.
- Акустический расчет. Оценка уровня шума от работы оборудования и разработка мероприятий по его снижению (шумоглушители, виброизоляторы).
На этом этапе выбирается принципиальная схема вентиляции: будет ли она естественной или механической, приточной, вытяжной или приточно-вытяжной, с рекуперацией тепла или без. Также определяется тип оборудования и его расположение.
Разработка проектной и рабочей документации
Это самый объемный этап, включающий создание чертежей, схем и спецификаций:
- Принципиальные схемы систем вентиляции.

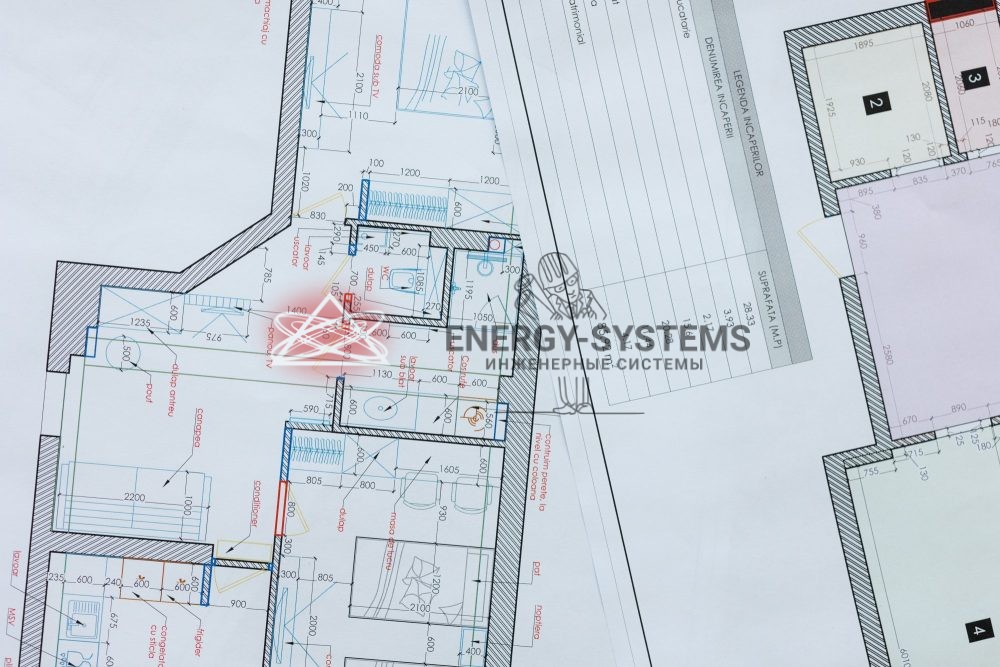

- Поэтажные планы с указанием расположения воздуховодов, вентиляционных решеток, диффузоров, вентиляционных установок и другого оборудования.
- Схемы автоматизации и электроснабжения.
- Аксонометрические схемы воздуховодов.
- Детальные узлы креплений, проходов через ограждающие конструкции.
- Спецификации оборудования и материалов с указанием их характеристик.
- Пояснительная записка с описанием принятых решений, расчетов и обоснований.
Вся документация разрабатывается в строгом соответствии с действующими нормами и стандартами Российской Федерации.
Согласование и экспертиза проекта
Для многих объектов, особенно капитального строительства, проектная документация подлежит обязательной экспертизе и согласованию в надзорных органах. Это подтверждает ее соответствие нормативным требованиям и обеспечивает безопасность будущей эксплуатации.
Нормативно-правовая база Российской Федерации
Проектирование систем вентиляции в России регулируется обширным перечнем нормативных документов. Их соблюдение не просто формальность, а гарантия функциональности, безопасности и долговечности системы. Вот лишь некоторые из ключевых документов, на которые опираются специалисты:
- СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха". Актуализированная редакция СНиП 41-01-2003. Этот свод правил является основным документом, регламентирующим требования к проектированию, монтажу и эксплуатации систем ОВК. Он содержит нормы по воздухообмену, температурному режиму, допустимым скоростям воздуха, уровням шума и вибрации. Например, пункт 7.1.1 гласит: "Системы отопления, вентиляции и кондиционирования воздуха должны обеспечивать требуемые параметры микроклимата и чистоты воздуха в обслуживаемой зоне помещений в соответствии с ГОСТ 30494 и СанПиН 1.2.3685-21."
- СП 7.13130.2013 "Отопление, вентиляция, кондиционирование. Противопожарные требования". Этот документ устанавливает требования к системам вентиляции с точки зрения пожарной безопасности, включая требования к огнестойкости воздуховодов, наличию противопожарных клапанов, системам дымоудаления и подпора воздуха. Согласно пункту 6.1: "Противодымная вентиляция должна предусматриваться для защиты людей и имущества от воздействия продуктов горения при пожаре в зданиях и сооружениях."
- СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания". Определяет гигиенические требования к качеству воздуха в жилых и общественных зданиях, допустимые концентрации вредных веществ, уровни шума и вибрации.
- ГОСТ 30494-2011 "Здания жилые и общественные. Параметры микроклимата в помещениях". Устанавливает оптимальные и допустимые параметры микроклимата (температура, относительная влажность, скорость движения воздуха) для различных типов помещений в холодный и теплый периоды года.
- Федеральный закон от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений". Общий закон, устанавливающий минимально необходимые требования к безопасности зданий и сооружений, включая требования к инженерным системам.
- ПУЭ (Правила устройства электроустановок). Регламентирует требования к электроснабжению вентиляционного оборудования, заземлению, защите от перегрузок и коротких замыканий.
Тщательное следование этим и другим отраслевым нормам гарантирует не только соответствие проекта законодательству, но и создание надежной, эффективной и безопасной системы вентиляции.
Технические аспекты проектирования: глубже в детали
Давайте подробнее рассмотрим некоторые ключевые технические аспекты, которые инженеры учитывают при создании проекта.
Расчет воздухообмена: основа эффективности
Как уже упоминалось, расчет воздухообмена — это первый и самый важ шаг. Он может производиться по нескольким методикам:
- По кратности воздухообмена. Это количество раз, которое воздух в помещении полностью заменяется в течение одного часа. Например, для жилых комнат часто принимается кратность 0,5-1,0 об/ч, для санузлов 3-5 об/ч.
- По санитарным нормам на одного человека. Согласно СП 60.13330.2020, для жилых помещений подача наружного воздуха должна составлять не менее 30 м³/ч на одного человека, или 3 м³/ч на 1 м² жилой площади при нормируемой площади помещения более 20 м² на человека. Для офисов эти нормы могут быть выше.
- По ассимиляции вредных выделений. Если в помещении есть источники вредных веществ (например, химические лаборатории, производственные цеха, кухни), объем вентиляции рассчитывается исходя из необходимости разбавления концентрации этих веществ до предельно допустимых значений.
- По ассимиляции избыточного тепла или влаги. В помещениях с большим тепловыделением (серверные, котельные) или влаговыделением (бассейны, прачечные) вентиляция должна удалять избытки тепла или влаги для поддержания комфортного микроклимата.
Выбирается наибольшее значение из всех полученных расчетов, чтобы гарантировать выполнение всех требований.
Выбор оборудования: сердце системы
Правильный подбор компонентов — залог надежной и долговечной работы системы:
- Вентиляторы. Могут быть осевыми (для малых давлений и больших объемов), центробежными (для высоких давлений и средних объемов), крышными, канальными. Выбираются по производительности (м³/ч) и полному давлению (Па). Современные вентиляторы с EC-двигателями обеспечивают высокую энергоэффективность и плавную регулировку скорости.
- Воздуховоды. Могут быть круглыми или прямоугольными, из оцинкованной стали, нержавеющей стали, пластика или гибкие. Выбор материала и сечения зависит от требований к огнестойкости, коррозионной стойкости, допустимой скорости воздуха и бюджета. Скорость воздуха в воздуховодах обычно ограничивается 3-8 м/с для снижения шума и потерь давления.
- Вентиляционные установки. Моноблочные или наборные, включающие в себя вентиляторы, фильтры, калориферы (водяные, электрические), охладители (фреоновые, водяные), шумоглушители, рекуператоры тепла.
- Воздухораспределители. Приточные и вытяжные решетки, диффузоры, анемостаты. Их правильное расположение и тип обеспечивают равномерное распределение воздуха в помещении без сквозняков и застойных зон.
- Системы автоматизации. Современная вентиляция немыслима без автоматики, которая позволяет поддерживать заданные параметры микроклимата, экономить энергию, управлять работой оборудования по расписанию, контролировать состояние фильтров и сигнализировать об авариях.
«При проектировании систем вентиляции для объектов с переменной нагрузкой, например, для конференц-залов или ресторанов, где количество посетителей меняется в течение дня, всегда рекомендую предусматривать системы с переменным расходом воздуха (VAV или DCV). Это позволяет не только обеспечить оптимальный микроклимат при любой заполняемости, но и значительно сократить энергопотребление, поскольку система подает ровно столько воздуха, сколько требуется в данный момент. Использование датчиков CO₂ в таких системах — это не роскошь, а необходимость для точного и эффективного управления.»
Сергей, главный инженер, стаж работы 12 лет, Энерджи Системс
Ниже представлены упрощенные варианты проектов, которые мы можем выложить на сайте. Они дают хорошее представление о том, как будет выглядеть проект. Это один из вариантов проекта вентиляции бассейна с разными планировками:
Особенности проектирования для различных объектов
Каждый тип здания имеет свои уникальные требования к вентиляции:
- Жилые здания. Главный акцент — на комфорте, низком уровне шума, энергоэффективности и эстетике. Важно обеспечить приток свежего воздуха в жилые комнаты и вытяжку из "грязных" зон (кухни, санузлы).
- Офисные центры. Помимо комфорта, критически важен высокий уровень качества воздуха для поддержания продуктивности сотрудников. Часто используются приточно-вытяжные системы с рекуперацией тепла и возможностью индивидуального регулирования в зонах.
- Промышленные объекты. Здесь на первый план выходит удаление вредных веществ (пыли, газов, паров), поддержание заданных технологических параметров (температура, влажность), а также обеспечение безопасности труда. Часто применяются местные отсосы и мощные общеобменные системы.
- Бассейны. Основная задача — удаление избыточной влаги, предотвращение конденсации и коррозии, а также обеспечение комфортной температуры и качества воздуха (удаление хлорных соединений). Требуются специальные влагостойкие материалы и осушители воздуха.
- Рестораны и кафе. Необходимо эффективное удаление запахов и дыма из кухни (горячий цех), а также поддержание комфортного микроклимата в гостевых залах. Требуются мощные вытяжные зонты и приточные системы, часто с многоступенчатой очисткой воздуха.
- Медицинские учреждения. Строжайшие требования к чистоте воздуха, стерильности, поддержанию заданных перепадов давления между зонами (например, чистые и грязные зоны в операционных). Используются HEPA-фильтры, ламинарные потоки, строгий контроль микроклимата.
Энергоэффективность и экологичность: взгляд в будущее
Современное проектирование систем вентиляции немыслимо без учета требований энергоэффективности и экологичности. Это не просто тренд, а экономическая необходимость и социальная ответственность.
- Рекуперация тепла. Использование рекуператоров позволяет передавать тепло удаляемого воздуха приточному, значительно сокращая затраты на его подогрев зимой и охлаждение летом. Это одно из самых эффективных решений для снижения эксплуатационных расходов.
- Вентиляторы с EC-двигателями. Электронно-коммутируемые двигатели обладают высоким КПД, позволяют плавно регулировать скорость вращения и потребляют значительно меньше электроэнергии по сравнению с традиционными асинхронными двигателями.
- Системы автоматизации и диспетчеризации. Интеллектуальное управление позволяет оптимизировать работу системы, включая ее только тогда, когда это необходимо, и поддерживая параметры с минимальными энергозатратами. Интеграция с системами "умного дома" или BMS (Building Management System) открывает широкие возможности для мониторинга и удаленного управления.
- Использование качественных фильтров. Эффективная очистка воздуха не только улучшает его качество, но и защищает элементы системы от загрязнений, продлевая срок их службы и сохраняя производительность.
- Снижение шума и вибрации. Правильный выбор оборудования, использование шумоглушителей, виброизолирующих элементов и оптимальная трассировка воздуховодов позволяют создать комфортную акустическую среду, что также является частью экологичного подхода к проектированию.
Типичные ошибки при проектировании и их дорогостоящие последствия
Даже небольшие просчеты на этапе проектирования могут обернуться серьезными проблемами в будущем. Вот некоторые из наиболее распространенных ошибок:
- Неправильный расчет воздухообмена. Если воздуха недостаточно, в помещениях будет душно, появится плесень из-за избыточной влажности, а люди будут чувствовать себя плохо. Избыточный воздухообмен приведет к сквознякам, пересушенному воздуху и неоправданным затратам на отопление/охлаждение.
- Неверный подбор оборудования. Слишком мощный вентилятор будет шуметь и потреблять много энергии. Слишком слабый не справится с задачей. Неправильно подобранные калориферы не смогут обеспечить нужную температуру воздуха.
- Игнорирование акустических требований. Шум от вентиляторов, гул в воздуховодах или свист воздуха на решетках могут сделать пребывание в помещении невыносимым, особенно в жилых и офисных зданиях.
- Отсутствие учета пожарных норм. Неустановка противопожарных клапанов, использование негорючих материалов там, где это необходимо, или отсутствие системы дымоудаления могут привести к трагическим последствиям при пожаре и невозможности ввода объекта в эксплуатацию.
- Недостаточная автоматизация. Отсутствие автоматического управления или его примитивность не позволяет гибко реагировать на изменяющиеся условия, что ведет к дискомфорту и перерасходу ресурсов.
- Неправильная трассировка воздуховодов. Длинные, извилистые воздуховоды с большим количеством поворотов создают избыточное сопротивление, что требует более мощных вентиляторов и приводит к повышенному шуму и энергопотреблению.
Каждая из этих ошибок ведет к дополнительным расходам: на переделку, на повышенные эксплуатационные затраты, на судебные иски или, что самое печальное, на ущерб здоровью и безопасности людей.
Заключение
Проектирование систем вентиляции — это сложная, но крайне важная задача, требующая высокой квалификации и ответственного подхода. Это не просто чертежи и схемы, а создание невидимой, но жизненно необходимой инфраструктуры, которая обеспечивает комфорт, здоровье и безопасность на долгие годы. Профессионально выполненный проект является залогом эффективной работы системы, минимизации эксплуатационных расходов и соответствия всем действующим нормам.
Наша компания, Энерджи Системс, специализируется на комплексном проектировании инженерных систем, включая вентиляцию, для объектов любой сложности. Мы обладаем многолетним опытом и экспертизой, чтобы предложить вам оптимальные и энергоэффективные решения. Подробную информацию о наших услугах и контактах вы найдете в соответствующем разделе сайта.
Актуальная нормативно-правовая база РФ, используемая при проектировании систем вентиляции
- СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха".
- СП 7.13130.2013 "Отопление, вентиляция, кондиционирование. Противопожарные требования".
- СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания".
- ГОСТ 30494-2011 "Здания жилые и общественные. Параметры микроклимата в помещениях".
- Федеральный закон от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений".
- ПУЭ (Правила устройства электроустановок).
- ГОСТ Р ЕН 13779-2007 "Вентиляция в нежилых зданиях. Технические требования к системам вентиляции и кондиционирования".
- ГОСТ 12.1.005-88 "Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны".
- СП 54.13330.2016 "Здания жилые многоквартирные".
- СП 118.13330.2022 "Общественные здания и сооружения".
- СП 2.1.3678-20 "Санитарно-эпидемиологические требования к эксплуатации помещений, зданий, сооружений, оборудования и транспорта, а также условиям деятельности хозяйствующих субъектов, осуществляющих продажу товаров, выполнение работ или оказание услуг".
