Очистные сооружения, будь то городские станции водоотведения или промышленные комплексы, представляют собой уникальные объекты с точки зрения инженерного обеспечения. Здесь, где происходит сложнейший процесс трансформации сточных вод, особую роль играет система вентиляции. Она не просто поддерживает комфортный микроклимат, но и обеспечивает безопасность персонала, предотвращает коррозию оборудования и конструкций, а также минимизирует негативное воздействие на окружающую среду. Проектирование вентиляционных систем для таких объектов требует глубокого понимания технологических процессов, знания специфических рисков и, безусловно, строгого соблюдения действующей нормативно правовой базы Российской Федерации.
Специфика воздушной среды на очистных сооружениях
Воздушная среда на очистных сооружениях характеризуется наличием целого ряда потенциально опасных и вредных веществ. В процессе механической и биологической очистки, а также при обработке осадка сточных вод, выделяются газы, которые могут быть токсичными, взрывоопасными или иметь неприятный запах. К наиболее распространенным из них относятся:
- Сероводород (H2S): чрезвычайно токсичный газ с характерным запахом тухлых яиц, способный вызывать серьезные отравления и коррозию металлов.
- Метан (CH4): горючий и взрывоопасный газ, образующийся в анаэробных условиях.
- Аммиак (NH3): газ с резким запахом, раздражающий дыхательные пути.
- Углекислый газ (CO2): продукт биологических процессов, в высоких концентрациях опасен для дыхания.
- Летучие органические соединения: могут быть токсичными и создавать неприятные запахи.
Эти факторы диктуют необходимость создания мощных и надежных систем вентиляции, способных эффективно удалять загрязненный воздух и обеспечивать приток свежего, безопасного для здоровья человека и оборудования. Недостаточная вентиляция на очистных сооружениях может привести к катастрофическим последствиям, включая взрывы, отравления персонала и ускоренное разрушение дорогостоящего оборудования.
Нормативная база: фундамент безопасного проектирования
Проектирование вентиляционных систем для очистных сооружений ведется в строгом соответствии с многочисленными государственными стандартами, сводами правил и федеральными законами. Эти документы устанавливают требования к параметрам микроклимата, кратности воздухообмена, выбору оборудования, системам автоматизации и мерам взрывопожарной безопасности. Среди ключевых нормативных актов, которыми руководствуются наши инженеры при разработке проектов, следует выделить:
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»: этот свод правил является базовым документом, определяющим общие требования к системам ОВК. Он содержит важные положения о расчете воздухообмена, выборе оборудования и организации воздухораспределения. Например, пункт 7.1.3 указывает, что «вентиляция должна обеспечивать параметры микроклимата и чистоты воздуха в рабочей зоне производственных помещений и на рабочих местах в соответствии с требованиями санитарных норм и правил».
- СП 12.13130.2009 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности»: на очистных сооружениях многие помещения относятся к взрывоопасным зонам (например, метантенки, насосные станции по перекачке осадков). Правильное категорирование необходимо для выбора соответствующего взрывозащищенного оборудования и систем пожаротушения.
- ПУЭ «Правила устройства электроустановок» (издание 7): данный документ устанавливает требования к электрооборудованию во взрывоопасных зонах, что критически важно для вентиляторов, электродвигателей, систем управления и освещения. Глава 7.3 ПУЭ детально регламентирует выбор электрооборудования в зависимости от класса взрывоопасной зоны.
- Федеральный закон от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных производственных объектов»: очистные сооружения часто подпадают под определение опасных производственных объектов, что накладывает дополнительные требования к проектированию, эксплуатации и контролю за вентиляционными системами.
- СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания»: определяет предельно допустимые концентрации вредных веществ в воздухе рабочей зоны, что является основой для расчета требуемого воздухообмена.
Тщательное изучение и применение этих документов позволяет нам создавать проекты, которые не только соответствуют всем нормам безопасности, но и оптимально функционируют на протяжении всего срока службы.
Основные принципы проектирования вентиляции для очистных сооружений
Проектирование вентиляционных систем для очистных сооружений является многогранным процессом, требующим учета множества факторов. Вот ключевые принципы, которыми мы руководствуемся:
Разделение систем
Как правило, на очистных сооружениях предусматривается несколько независимых вентиляционных систем для различных зон. Это обусловлено различиями в составе загрязняющих веществ, температурных режимах и требованиях к взрывозащите. Например, системы для помещений с метантенками будут сильно отличаться от систем для административно бытовых корпусов или лабораторий. Такое разделение позволяет оптимизировать работу каждой системы и повысить общую безопасность объекта.
Приточно-вытяжная вентиляция
Основу вентиляционной системы составляет приточно вытяжная вентиляция. Она может быть общеобменной, обеспечивающей равномерный воздухообмен во всем помещении, и местной, предназначенной для удаления загрязнений непосредственно от источников их выделения. В помещениях, где выделяются тяжелые газы, вытяжка организуется из нижней зоны, а приток в верхнюю. Если газы легче воздуха, то наоборот. Важно обеспечить отрицательное давление в наиболее загрязненных зонах, чтобы предотвратить распространение вредных веществ в соседние, более чистые помещения.
Взрывозащита
Это один из важнейших аспектов. Все оборудование, устанавливаемое во взрывоопасных зонах (вентиляторы, воздуховоды, клапаны, электродвигатели, светильники), должно иметь соответствующее взрывозащищенное исполнение. Корпуса вентиляторов и воздуховодов должны быть выполнены из материалов, исключающих искрообразование при трении. Обязательны системы автоматического контроля газовой среды с блокировкой оборудования и включением аварийной вентиляции при превышении предельно допустимых концентраций взрывоопасных газов.
Коррозионная стойкость материалов
Воздух на очистных сооружениях часто содержит агрессивные компоненты, такие как сероводород, которые вызывают интенсивную коррозию металлов. Поэтому выбор материалов для воздуховодов, вентиляторов, заслонок и крепежных элементов имеет решающее значение. Предпочтение отдается пластиковым воздуховодам (полипропилен, ПВХ), нержавеющей стали, стеклопластику или металлам с высококачественным антикоррозионным покрытием. Это обеспечивает долговечность и надежность всей системы.
Автоматизация и управление
Современные вентиляционные системы для очистных сооружений оснащаются системами автоматизации, которые позволяют контролировать и регулировать параметры воздухообмена, отслеживать концентрацию опасных газов, управлять режимами работы оборудования и оперативно реагировать на аварийные ситуации. В состав таких систем обычно входят:
- Датчики температуры, влажности и концентрации газов.
- Частотные преобразователи для регулирования производительности вентиляторов.
- Контроллеры и панели управления.
- Системы аварийной сигнализации и блокировки.
«При проектировании вентиляции для помещений с высоким содержанием сероводорода, таких как зоны механической очистки или иловые площадки, крайне важно предусматривать не только достаточную кратность воздухообмена, но и использование систем местной вытяжной вентиляции непосредственно у источников выделения. Это позволяет минимизировать распространение агрессивных газов по всему помещению и значительно снижает коррозионную нагрузку на строительные конструкции и оборудование. Помните, что материалы воздуховодов и вентиляторов должны быть коррозионностойкими, например, из полипропилена или специальной нержавеющей стали. За этим стоит не только комфорт, но и долговечность всей системы.»
Виталий, главный инженер по вентиляции, стаж работы 10 лет, Энерджи Системс
Расчет и подбор оборудования
Расчет вентиляционных систем начинается с определения необходимого воздухообмена. Он может производиться по кратности, по ассимиляции вредных выделений или по избыткам тепла. Для помещений очистных сооружений часто применяются комбинированные методы, учитывающие специфику выделения газов и паров. Например, для насосных станций, перекачивающих стоки, кратность воздухообмена может достигать 10-15 объемов в час, а для зон с метантенками и бродильными камерами эти значения могут быть еще выше. Важно точно рассчитать аэродинамическое сопротивление воздуховодной сети для правильного подбора вентиляторов по производительности и напору. При этом учитываются особенности трассировки, количество поворотов, заслонок и других элементов, создающих сопротивление потоку воздуха.
Подбор вентиляционного оборудования осуществляется с учетом всех вышеперечисленных требований. Это включает в себя выбор вентиляторов во взрывозащищенном исполнении, коррозионностойких воздуховодов и фасонных частей, шумоглушителей, воздушных клапанов и фильтров. Для обеспечения требуемых параметров микроклимата также могут быть предусмотрены калориферы для подогрева приточного воздуха в холодный период.

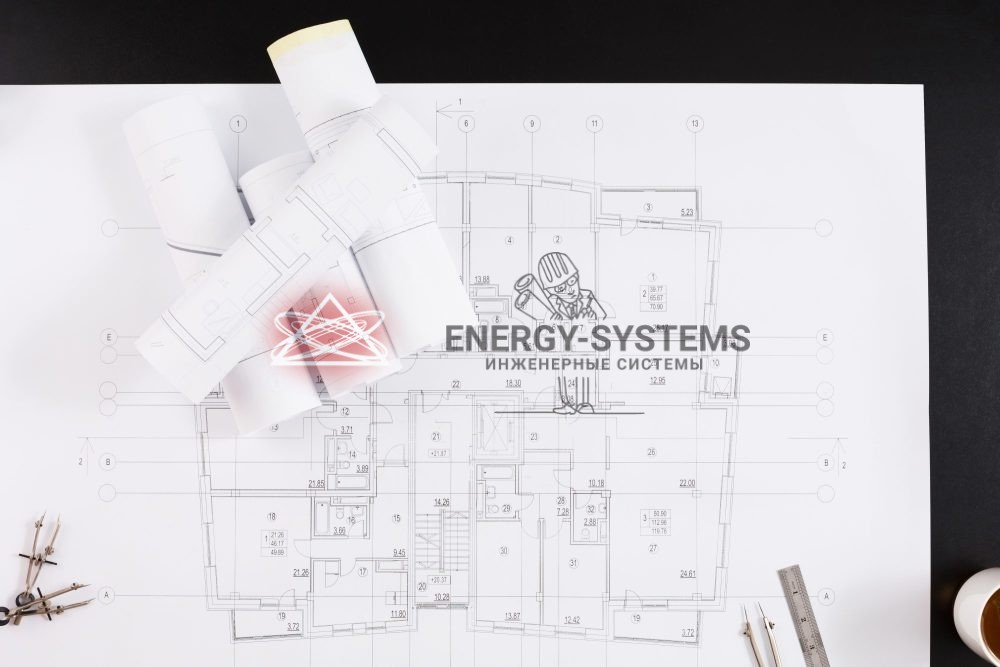

Представляем вашему вниманию упрощенные варианты проектов, которые мы можем разместить на нашем сайте. Эти примеры дают хорошее представление о том, как будет выглядеть проработанный проект вентиляционной системы, учитывающий все необходимые детали и нормативы. Хотя это проект вентиляции здания общего назначения, он демонстрирует сложность и детальность подхода, применяемого нами и к промышленным объектам, включая очистные сооружения.
Наши услуги по проектированию инженерных систем
Компания Энерджи Системс обладает обширным опытом и высокой квалификацией в проектировании самых сложных инженерных систем, включая вентиляцию для очистных сооружений. Мы понимаем, что качественный проект является залогом долговечности, безопасности и экономической эффективности любой инженерной системы. Наши специалисты глубоко погружаются в технологические процессы объекта, проводят необходимые расчеты и предлагают оптимальные технические решения, полностью соответствующие действующим нормам и стандартам.
Мы разрабатываем проекты, которые учитывают не только текущие потребности, но и перспективы развития объекта, обеспечивая гибкость и масштабируемость систем. Обращаясь к нам, вы получаете не просто набор чертежей, а полноценное инженерное решение, прошедшее все необходимые экспертизы и гарантирующее надежную и безопасную эксплуатацию.
Стоимость услуг по проектированию вентиляции
Понимание затрат на проектирование является ключевым этапом для любого заказчика. Чтобы вы могли получить представление о бюджете на наши услуги, мы предлагаем воспользоваться удобным онлайн калькулятором. Это позволит вам оперативно оценить порядок инвестиций в создание надежной и эффективной вентиляционной системы для вашего объекта, будь то очистные сооружения, промышленный цех или коммерческое здание. Мы стремимся к прозрачности в расчетах и всегда готовы предоставить детальную смету по вашему запросу.
Онлайн расчет стоимости проектирования
Актуальная нормативно-правовая база Российской Федерации
Ниже представлен перечень основных нормативных документов, которые являются обязательными при проектировании систем вентиляции для очистных сооружений и других промышленных объектов. Наши специалисты постоянно отслеживают изменения в законодательстве и применяют только актуальные редакции:
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
- СП 124.13330.2012 «Тепловые сети».
- СП 12.13130.2009 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности».
- ПУЭ «Правила устройства электроустановок» (издание 7).
- Федеральный закон от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных производственных объектов».
- СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания».
- ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно гигиенические требования к воздуху рабочей зоны».
- Постановление Правительства РФ от 25 апреля 2012 г. № 390 «О противопожарном режиме».
- ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Методы приемосдаточных и периодических испытаний».
- ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Заключение
Проектирование систем вентиляции для очистных сооружений — это ответственная и сложная задача, требующая глубоких знаний, опыта и постоянного следования нормативным требованиям. Правильно спроектированная и качественно смонтированная вентиляция является ключевым фактором для обеспечения безопасности персонала, защиты оборудования от коррозии, минимизации экологических рисков и, в конечном итоге, для эффективной и бесперебойной работы всего комплекса очистных сооружений. Доверяя этот процесс профессионалам, вы инвестируете в надежность и долговечность вашего объекта, обеспечивая его соответствие всем современным стандартам и требованиям.
