Проектирование электрических сетей для гидроузлов представляет собой одну из наиболее сложных и ответственных задач в инженерной практике. Гидроузлы, будь то плотины, гидроэлектростанции, водосбросные или водозаборные сооружения, являются объектами повышенной опасности и стратегического значения. От бесперебойной и надежной работы их электрических систем зависит не только функционирование самого сооружения, но и безопасность прилегающих территорий, стабильность энергоснабжения целых регионов, а порой и экологическое благополучие обширных природных зон. Именно поэтому к проектированию электросетей на таких объектах предъявляются исключительные требования, охватывающие все аспекты, от выбора оборудования до систем автоматизации и диспетчеризации.
Наша компания Энерджи Системс специализируется на комплексном проектировании инженерных систем, включая разработку надежных и эффективных электрических сетей для самых сложных объектов, в том числе и для гидроузлов. Мы понимаем, что каждый проект уникален и требует индивидуального подхода, глубокого анализа всех факторов и строгого соблюдения нормативных требований.
Ключевые Особенности и Вызовы Проектирования Электрических Сетей Гидроузлов
Приступая к проектированию электроснабжения гидроузла, инженеры сталкиваются с целым рядом уникальных факторов, которые диктуют особый подход:
- Суровые условия эксплуатации. Постоянное воздействие влажности, перепады температур, вибрации от работающего оборудования, а также потенциальные механические нагрузки требуют использования специализированного электротехнического оборудования с повышенной степенью защиты и коррозионной стойкостью. Например, для кабельных линий и распределительных устройств необходимо выбирать исполнение, соответствующее условиям повышенной влажности и агрессивных сред, что регламентируется, в частности, ГОСТ Р 50571.20-2000 «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 48. Выбор мер защиты в зависимости от влияния внешних факторов. Выбор мер защиты от поражения электрическим током».
- Критичность электроснабжения. Гидроузлы относятся к объектам, требующим первой или особой категории надежности электроснабжения, согласно ПУЭ, Глава 1.2, пункт 1.2.19. Это означает необходимость организации как минимум двух независимых взаимно резервирующих источников питания, а для особо ответственных потребителей – третьего, автономного источника (например, дизель-генераторные установки или источники бесперебойного питания). Отключение электроэнергии может привести к неконтролируемому сбросу воды, остановке турбин, выходу из строя насосных станций, что чревато серьезными техногенными и экологическими последствиями.
- Интеграция с технологическим оборудованием. Электрические сети гидроузла должны обеспечивать электроэнергией широкий спектр оборудования: турбины, генераторы, водосбросные затворы, насосы, краны, системы водоподготовки, вентиляции, отопления, а также многочисленные датчики и системы контроля. Проектировщик должен глубоко понимать принципы работы каждого элемента и обеспечить их надежное и безопасное подключение.
- Удаленность объектов. Многие гидроузлы расположены в труднодоступных районах, что осложняет вопросы подвода внешнего электроснабжения, строительства линий электропередачи и обслуживания оборудования. Это требует особого внимания к автономности систем, их ремонтопригодности и возможности дистанционного мониторинга.
- Экологические и природоохранные требования. При проектировании необходимо учитывать потенциальное воздействие на окружающую среду, например, минимизировать риски утечек трансформаторного масла, предусматривать системы утилизации отходов, использовать энергоэффективное оборудование для снижения углеродного следа.
Нормативная База: Фундамент Надежного Проектирования
Любой проект электроснабжения гидроузла опирается на обширную нормативно правовую базу Российской Федерации. Это не просто набор правил, а свод проверенных временем и опытом решений, направленных на обеспечение безопасности, надежности и эффективности. Среди ключевых документов, которыми мы руководствуемся, можно выделить:
- Правила устройства электроустановок (ПУЭ). Этот фундаментальный документ является настольной книгой каждого инженера электрика. Он содержит требования к электроснабжению, выбору и прокладке кабельных линий, заземлению и защитным мерам электробезопасности, освещению, а также к электроустановкам во взрывоопасных и пожароопасных зонах. Например, ПУЭ, Глава 1.7 «Заземление и защитные меры электробезопасности» детально регламентирует устройство заземляющих устройств и выбор систем заземления, что критически важно в условиях повышенной влажности гидроузлов.
- Своды правил (СП). К ним относятся, например, СП 58.13330.2012 «Гидротехнические сооружения. Основные положения. Актуализированная редакция СНиП 33-01-2003», который хотя и не регламентирует напрямую электрические сети, но определяет общие требования к надежности и безопасности гидротехнических сооружений, что влияет на категории надежности электроснабжения. Также важны СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (в части общих принципов) и СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа» для вспомогательных помещений.
- Государственные стандарты (ГОСТы). Они устанавливают требования к качеству, безопасности и совместимости электротехнической продукции, например, кабелей, трансформаторов, коммутационной аппаратуры. Особое внимание уделяется ГОСТ Р 50571 серии, которая гармонизирована с международными стандартами и содержит требования к электроустановкам зданий, включая выбор оборудования и защиту от поражения электрическим током.
- Федеральный закон от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных производственных объектов». Гидроузлы часто относятся к таким объектам, и все проектные решения должны соответствовать требованиям этого закона, направленным на предотвращение аварий и обеспечение готовности к их локализации и ликвидации.
- Постановления Правительства РФ и ведомственные нормативы. Они могут устанавливать дополнительные требования к безопасности, эксплуатации и мониторингу критически важных объектов, включая гидроузлы.
Тщательное соблюдение этих документов позволяет не только обеспечить соответствие проекта всем нормам, но и гарантировать долговечность, безопасность и эффективность функционирования электрических систем гидроузла.
Этапы и Детали Проектных Работ
Процесс проектирования электросетей гидроузла представляет собой многоступенчатую работу, где каждый этап имеет решающее значение:
1. Предпроектные Изыскания и Сбор Исходных Данных
Начальный этап включает в себя комплексное изучение объекта: геодезические, геологические, гидрологические изыскания, анализ существующих инженерных коммуникаций и энергетических мощностей. Формируется техническое задание, которое является основой для дальнейшей работы. В нем четко определяются требуемая мощность, категории надежности, состав оборудования, особенности эксплуатации и другие ключевые параметры.
2. Разработка Концепции и Выбор Основных Технических Решений
На этом этапе определяются принципиальные схемы электроснабжения: основная, резервная, аварийная. Выбираются типы трансформаторных подстанций (ТП), распределительных устройств (РУ), генераторов, источников бесперебойного питания (ИБП). Принимаются решения по трассировке кабельных линий, методам их прокладки (в траншеях, на эстакадах, в коллекторах) с учетом местных условий и требований безопасности.
3. Детальное Проектирование Электрических Систем
Это самый объемный этап, включающий в себя разработку:
- Схем электроснабжения. Разрабатываются однолинейные и принципиальные схемы, схемы подключения оборудования, расчеты токов короткого замыкания, выбор защитной аппаратуры.
- Систем заземления и молниезащиты. Учитывая специфику гидроузлов, особое внимание уделяется надежному заземлению всего электрооборудования и строительных конструкций, а также устройству эффективной молниезащиты, чтобы предотвратить повреждения от атмосферных разрядов. Требования к ним изложены в ПУЭ, Глава 1.7, а также в СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций».
- Систем автоматизации и диспетчеризации. Современные гидроузлы невозможно представить без автоматизированных систем управления технологическими процессами (АСУ ТП), систем телемеханики и удаленного мониторинга. Электрические сети должны обеспечивать их надежное питание и передачу данных.
- Систем освещения. Проектируются системы рабочего, аварийного и охранного освещения, выбираются светильники с соответствующей степенью защиты от влаги и пыли.
- Кабельных трасс и электропроводок. Детально прорабатываются места прокладки кабелей, их маркировка, способы крепления, проходы через строительные конструкции с учетом противопожарных требований и защиты от механических повреждений.
«При проектировании электросетей для гидроузлов всегда помните о влажности. Это не просто фактор, это доминирующее условие. Выбирайте оборудование с запасом по степени защиты IP, используйте герметичные кабельные вводы и обязательно предусматривайте эффективный дренаж в кабельных каналах и приямках. Игнорирование этого правила может привести к серьезным отказам и авариям. Лучше перестраховаться, чем потом устранять последствия коррозии и коротких замыканий в условиях постоянной сырости.»
Павел, главный инженер компании Энерджи Системс, стаж работы 8 лет.

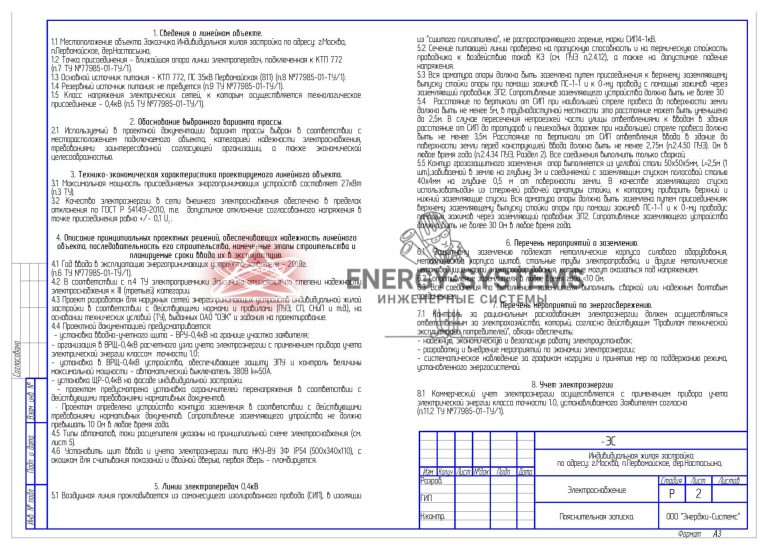

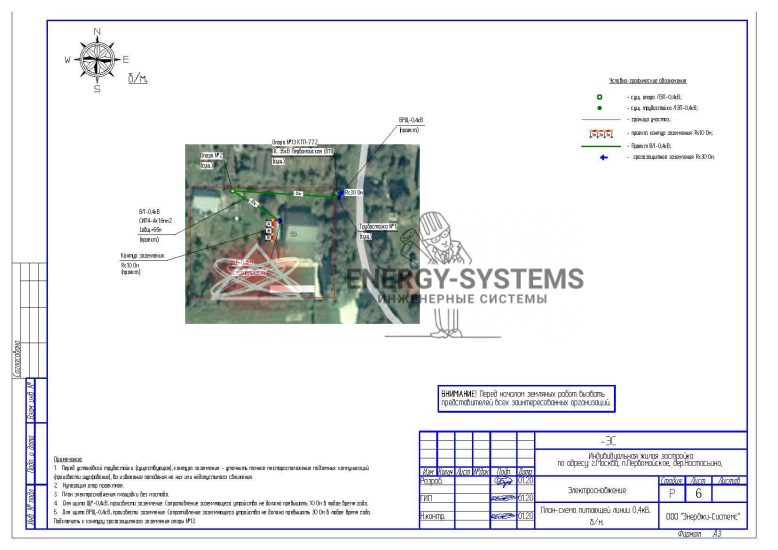

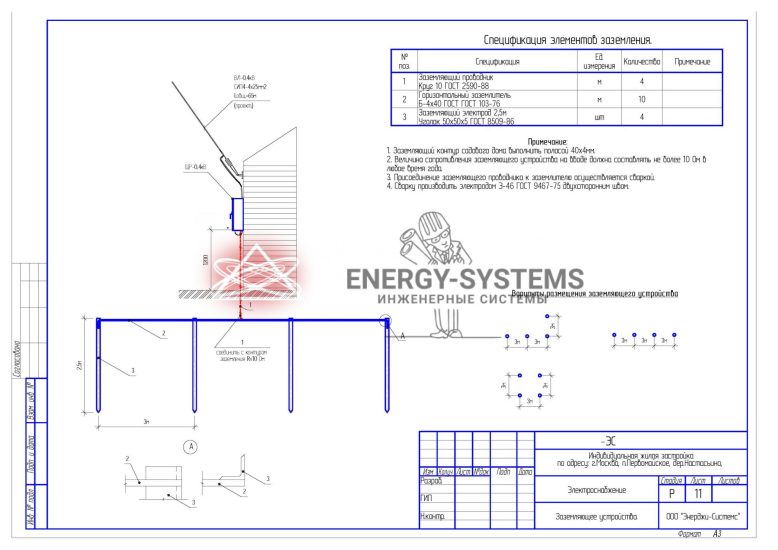

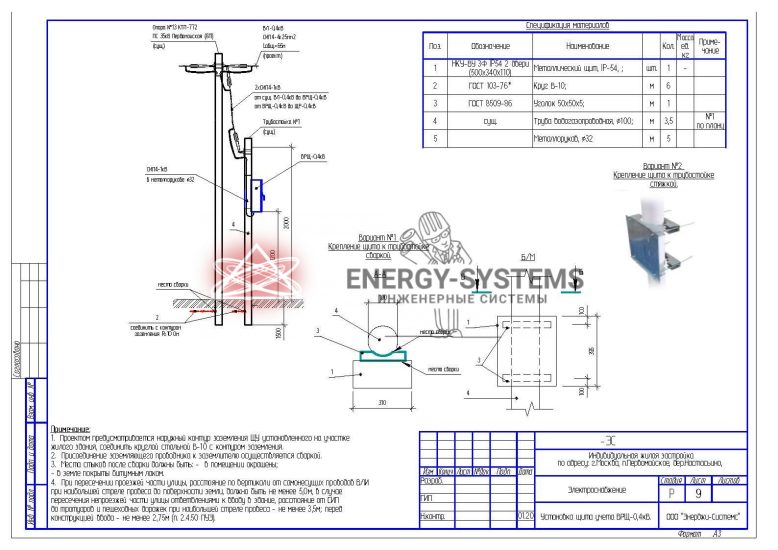

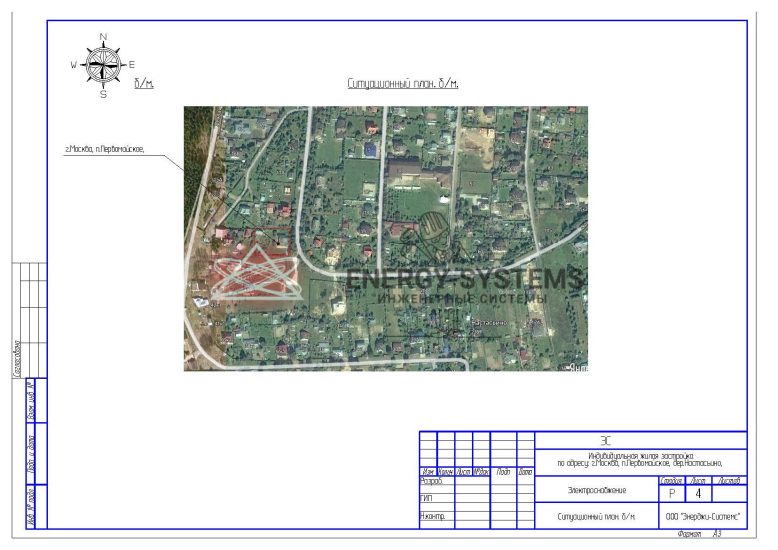

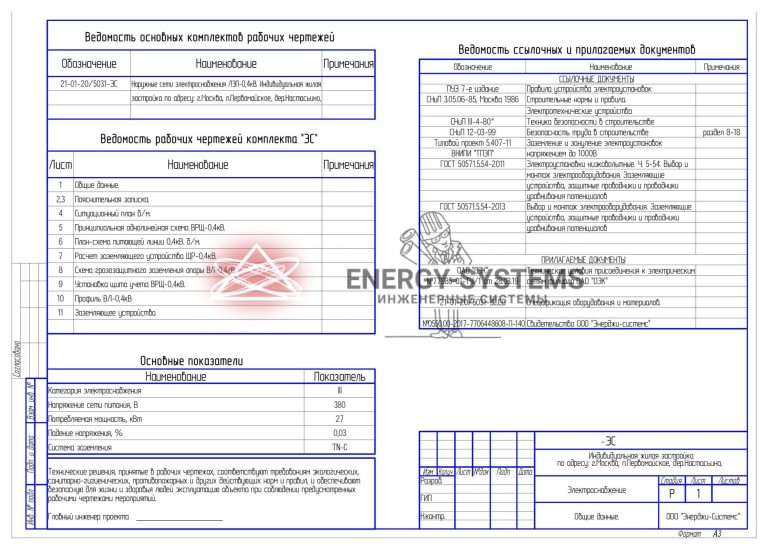

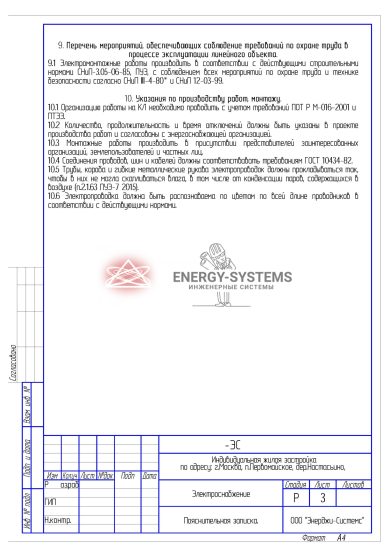

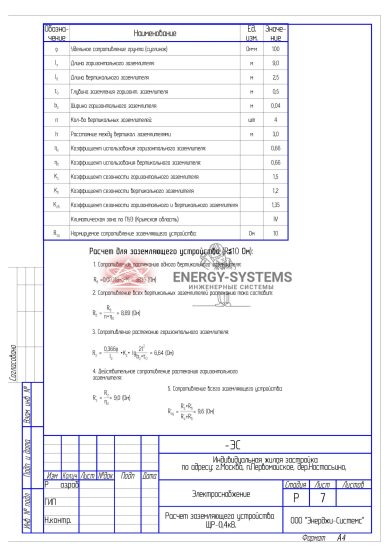

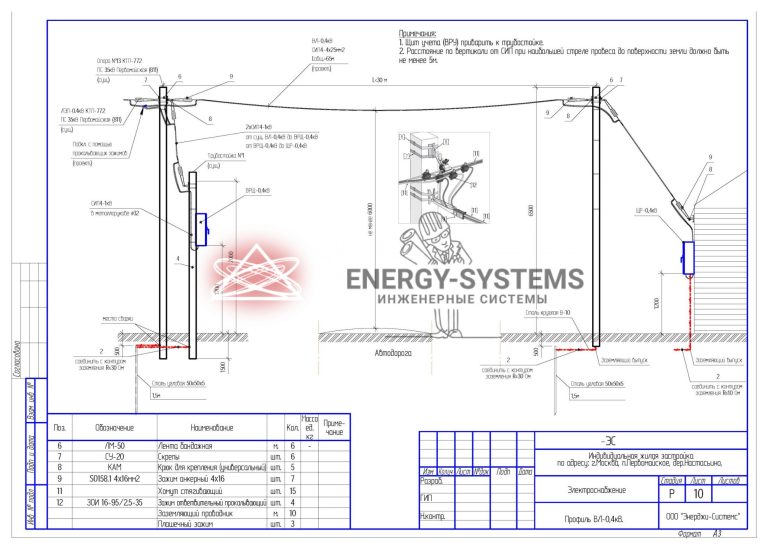

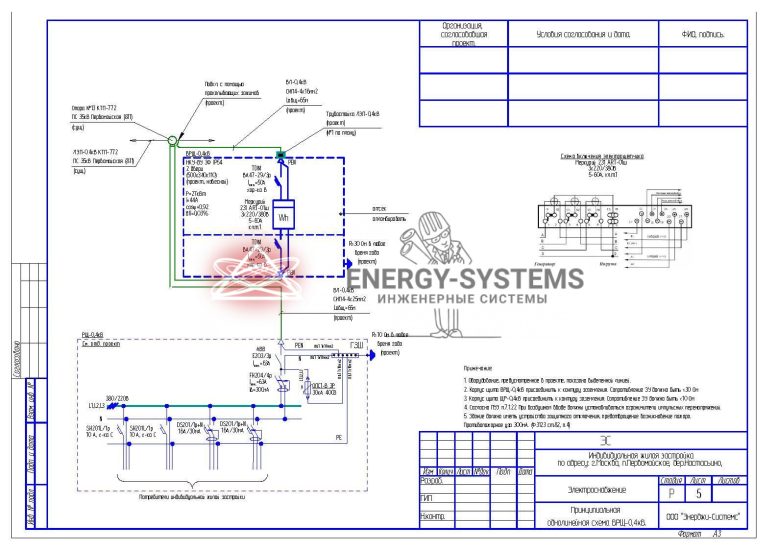

Ниже представлен проект, который дает представление о том, как будет выглядеть рабочий проект электроснабжения. Он демонстрирует один из вариантов реализации электрических сетей.
4. Расчеты и Обоснования
Каждое проектное решение подкрепляется расчетами: электрических нагрузок, токов короткого замыкания, потерь напряжения, систем заземления, молниезащиты. Производятся расчеты экономической эффективности и технико экономического обоснования выбранных решений.
5. Разработка Рабочей Документации
Итогом проектирования является полный комплект рабочей документации, включающий чертежи, схемы, пояснительные записки, спецификации оборудования и материалов, сметы. Этот пакет документов является основой для строительства, монтажа и последующей эксплуатации электрических сетей гидроузла.
Надежность и Резервирование: Основа Безопасности
Для объектов первой и особой категории надежности электроснабжения, к которым относятся гидроузлы, принципиально важны следующие аспекты:
- Многократное резервирование. Это означает наличие нескольких независимых источников питания (например, две линии от разных подстанций), а также автоматическое включение резерва (АВР) для мгновенного переключения на запасной источник в случае отказа основного. Для критически важных потребителей предусматриваются дизель-генераторные установки, работающие в режиме ожидания или в параллели с основной сетью, а также источники бесперебойного питания для обеспечения кратковременного питания при переключениях.
- Селективность защиты. Системы релейной защиты должны быть настроены таким образом, чтобы при возникновении неисправности отключался только поврежденный участок, не затрагивая работоспособность остальной части электросети.
- Надежность оборудования. Выбор только сертифицированного, проверенного оборудования от ведущих производителей, имеющего необходимые допуски и соответствующего условиям эксплуатации. Важна также возможность быстрого обслуживания и замены компонентов.
Экологические Аспекты и Устойчивое Развитие
В современном мире проектирование немыслимо без учета экологических требований. Для гидроузлов это особенно актуально:
- Минимизация воздействия на водные ресурсы. Проектирование систем охлаждения, дренажа, а также выбор материалов, не загрязняющих воду. Например, использование трансформаторов с негорючими диэлектриками вместо маслонаполненных, если это возможно и целесообразно.
- Энергоэффективность. Внедрение энергосберегающих технологий, таких как светодиодное освещение, частотные преобразователи для насосов и вентиляторов, оптимизация режимов работы оборудования, позволяет снизить потребление электроэнергии и, как следствие, уменьшить нагрузку на окружающую среду.
- Шумовое загрязнение. При проектировании открытых распределительных устройств и дизель-генераторных установок необходимо предусматривать шумозащитные мероприятия, чтобы минимизировать воздействие на персонал и окружающую среду.
Почему Выбор Профессионалов Энерджи Системс Важен
Проектирование электросетей для гидроузлов требует не просто знаний, но и глубокого понимания специфики, ответственности и умения работать с критически важными объектами. Мы в Энерджи Системс обладаем многолетним опытом в этой сфере. Наши специалисты постоянно повышают свою квалификацию, следят за новейшими технологиями и строго соблюдают все актуальные нормативные требования. Мы предлагаем комплексный подход, от предпроектных изысканий до авторского надзора, гарантируя высочайшее качество и надежность каждого решения. Доверяя нам проектирование, вы получаете не просто набор чертежей, а уверенность в безопасности и бесперебойной работе вашего объекта на долгие годы.
Ниже вы можете ознакомиться со стоимостью наших услуг по проектированию инженерных систем. Наш онлайн калькулятор поможет вам получить предварительную оценку проекта, учитывая различные параметры и особенности.
Онлайн расчет стоимости проектирования
Заключение
Электрические сети гидроузла это кровеносная система, обеспечивающая его жизнедеятельность. От качества их проектирования зависит не только эффективность работы сооружения, но и безопасность людей, сохранность окружающей среды и стабильность энергоснабжения. Это область, где нет места компромиссам и ошибкам. Только глубокие знания, опыт, строгое следование нормам и применение передовых технологий позволяют создавать по настоящему надежные и безопасные электрические системы для таких уникальных и ответственных объектов, как гидроузлы.
